ИГС-98 Д исп.010 газоанализаторы стационарные в алюминиевых корпусах

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ, Безопасность работ/Контроль кислорода

Тип: Стационарный/Одноканальный

Режим работы: Непрерывный

Наименования контролируемых компонентов: C2H6O (C2H5OH) Этанол (Этиловый спирт), C3H8 Пропан, CH2O Формальдегид, CH3OH Метанол (Метиловый спирт), CH4 Метан, CO2 Углерода диоксид (Двуокись углерода, углекислый газ), CO Углерода оксид (Угарный газ), Cl2 Хлор, H2 Водород, H2S Дигидросульфид (Сероводород), HCL Гидрохлорид (Хлороводород, соляная кислота), He Гелий, NH3 Аммиак, NO2 Азота диоксид, NO Азота оксид, O2 Кислород, SO2 Серы диоксид (Ангидрид сернистый), Сумма углеводородов

Количество контролируемых компонентов (одним прибором): 1

Маркировка взрывозащиты: 1ExibdIIC2T4GB

Цена (без учета НДС): По запросу руб.

Описание

Газоанализаторы ИГС-98 Д исп.010 используется для измерения токсичных, горючих и опасных газов в рабочих зонах. Имеют стационарное исполнение, отличаются наличием прочного алюминиевого корпуса.

Вывод информации осуществляется на внешнее устройство контроля (в виде аналогового токового сигнала 4-20 мА). Масштабный коэффициент перевода величины выходного тока в концентрацию дан в паспорте на конкретный прибор.

Конструкция газоанализаторов ИГС-98 Д исп.010

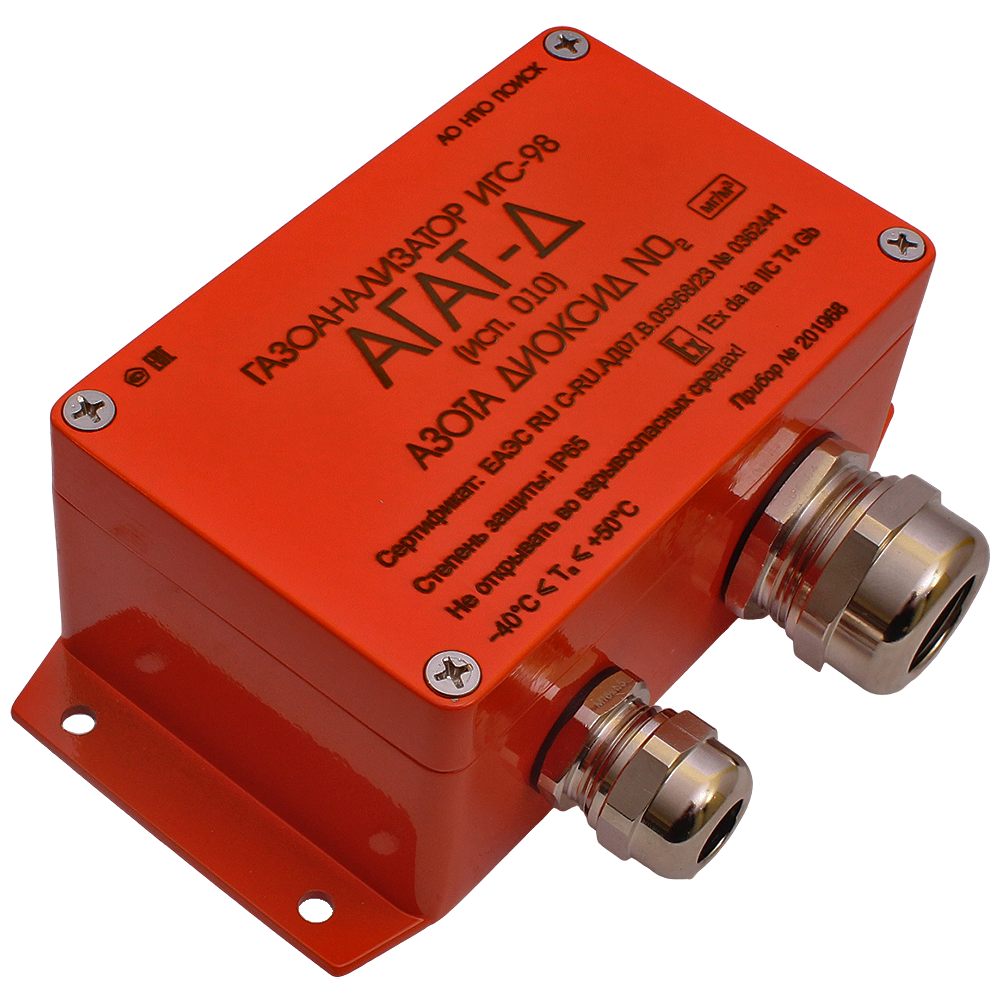

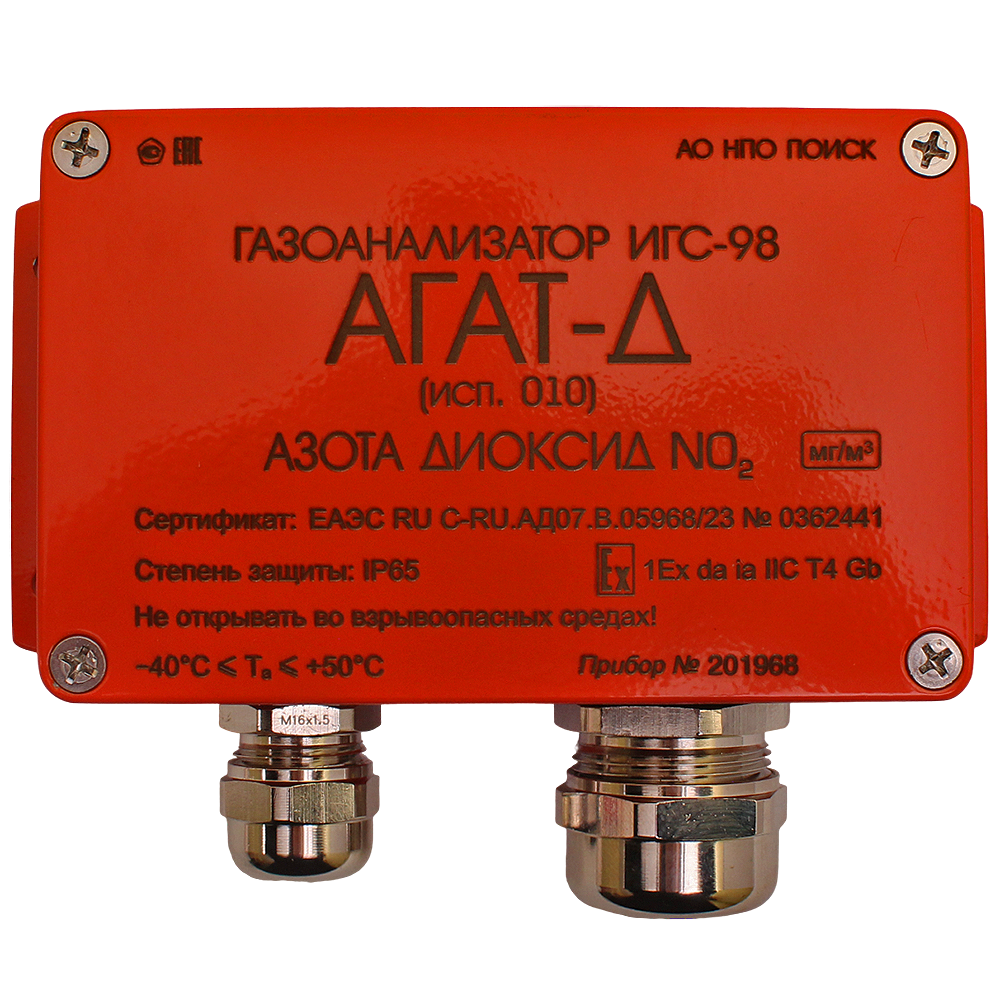

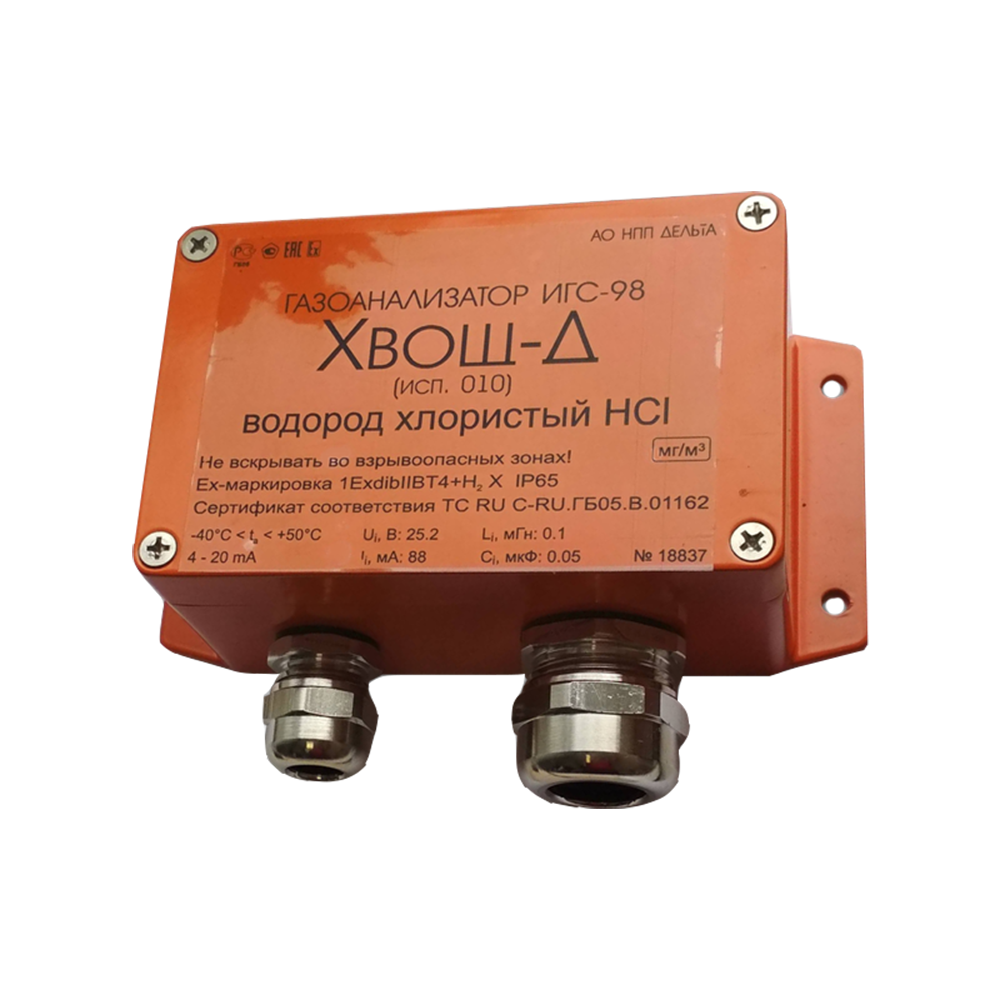

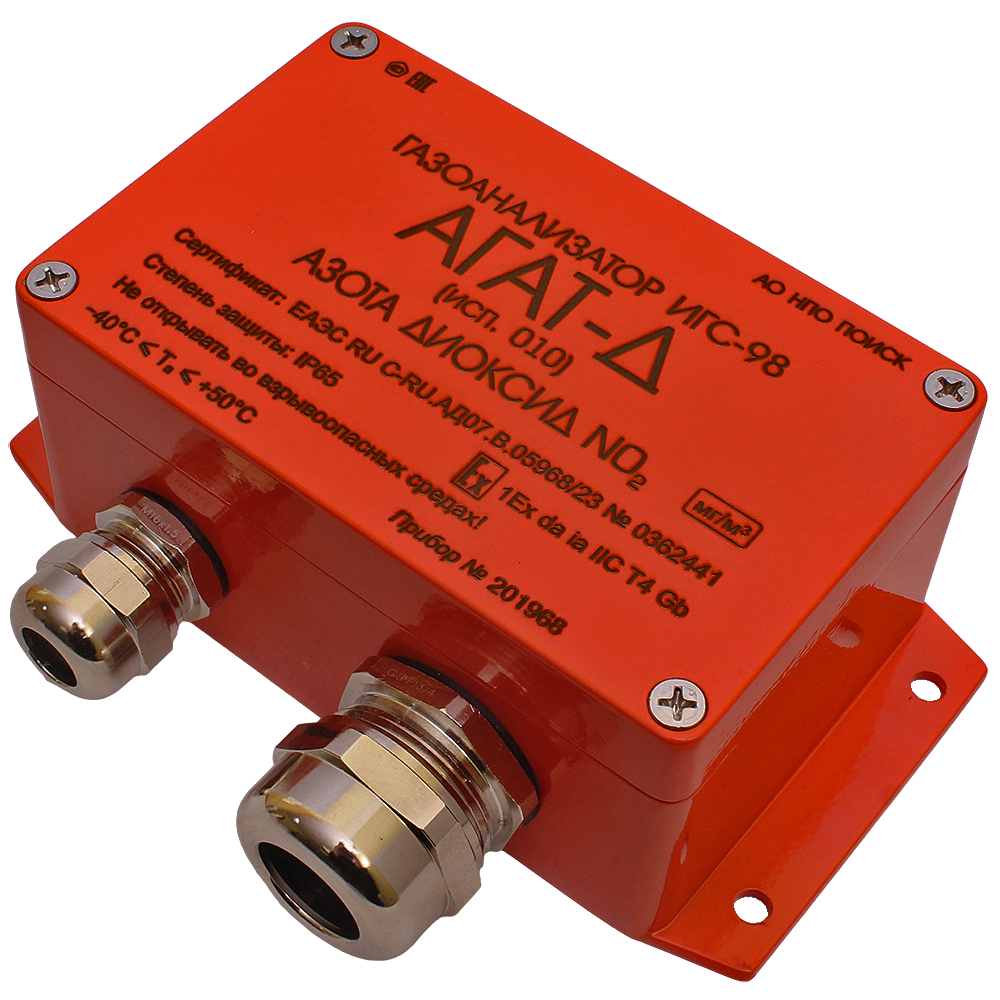

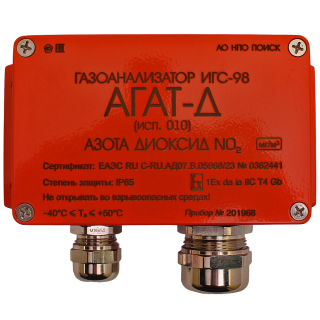

Оболочка газоанализаторов ИГС-98 Д исп.010 представляет собой литой крашеный алюминиевый сплав. На корпусе прибора имеются: кабельный ввод для кабеля электропитания и выходного сигнала, корпус измерительного модуля, фланцы с отверстиями для крепления. В корпусе прибора размещена основная печатная плата. Под винтовой крышкой установлен измерительный модуль, содержащий газочувствительный сенсор и плату нормализатора сигнала. Питание ИГС-98 Д исп.010 осуществляется от внешнего источника мощностью 24 В.

Диапазоны измерений

Определяемый компонент

Диапазон измерения

Участок диапазона измерений

Пределы допускаемой основной погрешности, %

Т 0,9

Приве­дён­ной

Относи­тель­ной

(с)

Азота диоксид NO2

0,01-10 мг/м3

0,01-1 мг/м3

25



60

1-10 мг/м3



25

0,1-32 мг/м3

0,1-2 мг/м3

15



50

2-32 мг/м3



15

1-320 мг/м3

1-10 мг/м3

15



40

10-320 мг/м3



15

Азота оксид NO

0,01-5 мг/м3

0,01-1 мг/м3

25



45

1-5 мг/м3



25

0,1-32 мг/м3

0,1-5 мг/м3

15



45

5-32 мг/м3



15

1-4000 мг/м3

1-50 мг/м3

15



75

50-4000 мг/м3



15

Аммиак NH3

0,01-10 мг/м3

0,01-1 мг/м3

25



40

1-10 мг/м3



25

0,1-200 мг/м3

0,1-10 мг/м3

15



40

10-200 мг/м3



15

1-1600 мг/м3

1-100 мг/м3

15



60

100-1600 мг/м3



15

Водород H2

0,01-4 об. доля, %

0,01-0,4 об. доля, %

15



60

0,4-4 об. доля, %



15

Водород хлористый HCl

0,1-32 мг/м3

0,1-5 мг/м3

15



60

5-32 мг/м3



15

1-320 мг/м3

1-15 мг/м3

15



60

15-320 мг/м3



15

Гелий He

1-100 об. доля, %

1-10 об. доля, %

25



20

10-100 об. доля, %



25

Кислород O2

0,01-1,6 об. доля, %

0,01-1 об. доля, %

15



35

1-1,6 об. доля, %



15

0,1-32 об. доля, %

0,1-20 об. доля, %

2,5



15

20-32 об. доля, %



2,5

1-100 об. доля, %

1-30 об. доля, %

5



45

30-100 об. доля, %



5

Метан CH4

0,01-1 об. доля, %

0,01-0,2 об. доля, %

15



30

0,2-1 об. доля, %



15

0,01-3,2 об. доля, %

0,01-0,5 об. доля, %

15



30

0,5-3,2 об. доля, %



15

0,01-5 об. доля, %

0,01-0,5 об. доля, %

10



45

0,5-5 об. доля, %



10

1-100 об. доля, %

1-5 об. доля, %

10



45

5-100 об. доля, %



10

Метанол CH3OH

0,1-32 мг/м3

0,1-5 мг/м3

25



180

5-32 мг/м3



25

0,05-8 г/м3

0,05-1 г/м3

15



45

1-8 г/м3



15

0,01-1,6 об. доля, %

0,01-0,2 об. доля, %

15



45

0,2-1,6 об. доля, %



15

Пропан C3H8

0,01-2 об. доля, %

0,01-0,2 об. доля, %

15



45

0,2-2 об. доля, %



15

0,1-100 об. доля, %

0,1-2 об. доля, %

15



45

2-100 об. доля, %



15

Сероводород H2S

0,01-4 мг/м3

0,01-1 мг/м3

25



60

1-4 мг/м3



25

0,1-32 мг/м3

0,1-3 мг/м3

15



60

3-32 мг/м3



15

1-200 мг/м3

1-20 мг/м3

15



60

20-200 мг/м3



15

Серы диоксид SO2

0,01-4 мг/м3

0,01-1 мг/м3

25



60

1-4 мг/м3



25

0,1-32 мг/м3

0,1-10 мг/м3

15



60

10-32 мг/м3



15

1-320 мг/м3

1-20 мг/м3

15



60

20-320 мг/м3



15

Углеводороды (С2-С10)

50-3200 мг/м3

50-900 мг/м3

35



60

900-3200 мг/м3



35

0,01-2 об. доля, %

0,01-0,2 об. доля, %

15



45

0,2-2 об. доля, %



15

Углерода диоксид СО2

0,1-2 г/м3

0,1-0,5 г/м3

25



45

0,5-2 г/м3



25

0,01-5 об. доля, %

0,01-0,5 об. доля, %

15



45

0,5-5 об. доля, %



15

0,1-100 об. доля, %

0,1-5 об. доля, %

15



45

5-100 об. доля, %



15

Углерода оксид CO

0,01-32 мг/м3

0,01-10 мг/м3

15



60

10-32 мг/м3



15

0,1-320 мг/м3

0,1-20 мг/м3

15



60

20-320 мг/м3



15

0,01-3,2 г/м3

0,01-0,2 г/м3

15



60

0,2-3,2 г/м3



15

Формальдегид H2CO

0,1-10 мг/м3

0,1-0,5 мг/м3

25



180

0,5-10 мг/м3



25

Хлор Cl2

0,01-4 мг/м3

0,01-0,4 мг/м3

25



90

0,4-4 мг/м3



25

0,1-32 мг/м3

0,1-1 мг/м3

15



120

1-32 мг/м3



15

Этанол C2H5OH

0,1-32 мг/м3

0,1-5 мг/м3

25



180

5-32 мг/м3



25

0,05-8 г/м3

0,05-1 г/м3

15



45

1-8 г/м3



15

0,01-1,6 об. доля, %

0,01-0,2 об. доля, %

15



45

0,2-1,6 об. доля, %



15

Технические характеристики

Принцип работы Электрохимический, термохимический, полупроводниковый, оптический (в зависимости от измеряемого компонента)
Способ отбора пробы Диффузионный (конвекционный)
Выходные сигналы Токовый 4-20 мА
Диапазон рабочих температур -40...+50°С
Исполнение по степени защиты IP65
Питание = 24 В
Габариты Не более 110х156х57 мм (ВхШхД)
Вес Не более 650 г

Стандартный комплект поставки

  • Газоанализатор ИГС-98 Д исп.010.
  • Паспорт.
  • Руководство по эксплуатации.

Дополнительная комплектация, опции

  • Поверочная насадка-адаптер НГ-101 ФГИМ.413944.002.
  • Барьер искрозащиты ФГИМ.468369.002.
  • Блок питания 24 В, 6 Вт, адаптер в розетку.
  • Блок питания 24 В, 15 Вт, на DIN рейку.

Данные газоанализаторы подходят для совместной работы со следующими стационарными многоканальными системами контроля загазованности:
