ИГС-98 МАК-С-2М исп.026 газоанализаторы стационарные двухканальные

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ, Безопасность работ/Контроль кислорода

Тип: Стационарный/Многоканальный

Режим работы: Непрерывный

Наименования контролируемых компонентов: C2H6O (C2H5OH) Этанол (Этиловый спирт), C3H8 Пропан, CH2O Формальдегид, CH3OH Метанол (Метиловый спирт), CH4 Метан, CO2 Углерода диоксид (Двуокись углерода, углекислый газ), CO Углерода оксид (Угарный газ), Cl2 Хлор, H2 Водород, H2S Дигидросульфид (Сероводород), HCL Гидрохлорид (Хлороводород, соляная кислота), He Гелий, NH3 Аммиак, NO2 Азота диоксид, NO Азота оксид, O2 Кислород, SO2 Серы диоксид (Ангидрид сернистый), Сумма углеводородов

Количество контролируемых компонентов (одним прибором): 2

Маркировка взрывозащиты: 1ExibdIIC2T4GB

Цена (без учета НДС): По запросу руб.

Описание

Газоанализаторы ИГС-98 МАК-С-2М исп.026 представляют собой приборы стационарного типа и используются для измерения токсичных, горючих и опасных газов. Предназначены для одновременного измерения двух газов, выдачи световой сигнализации при превышении заданных порогов концентрации и передачи данных на другие контрольные устройства.

Особенности ИГС-98 МАК-С-2М исп.026:

  • Разъем интерфейса RS-485 (протокол Modbus RTU) для передачи информации на компьютер и другие устройства.
  • Запись данных на ведущее устройство (текущая концентрация и срабатывание порогов).
  • Встроенные чувствительные сенсоры для преобразования концентрации газов.
  • Два порога срабатывания на каждый канал.

Конструкция ИГС-98 МАК-С-2М исп.026

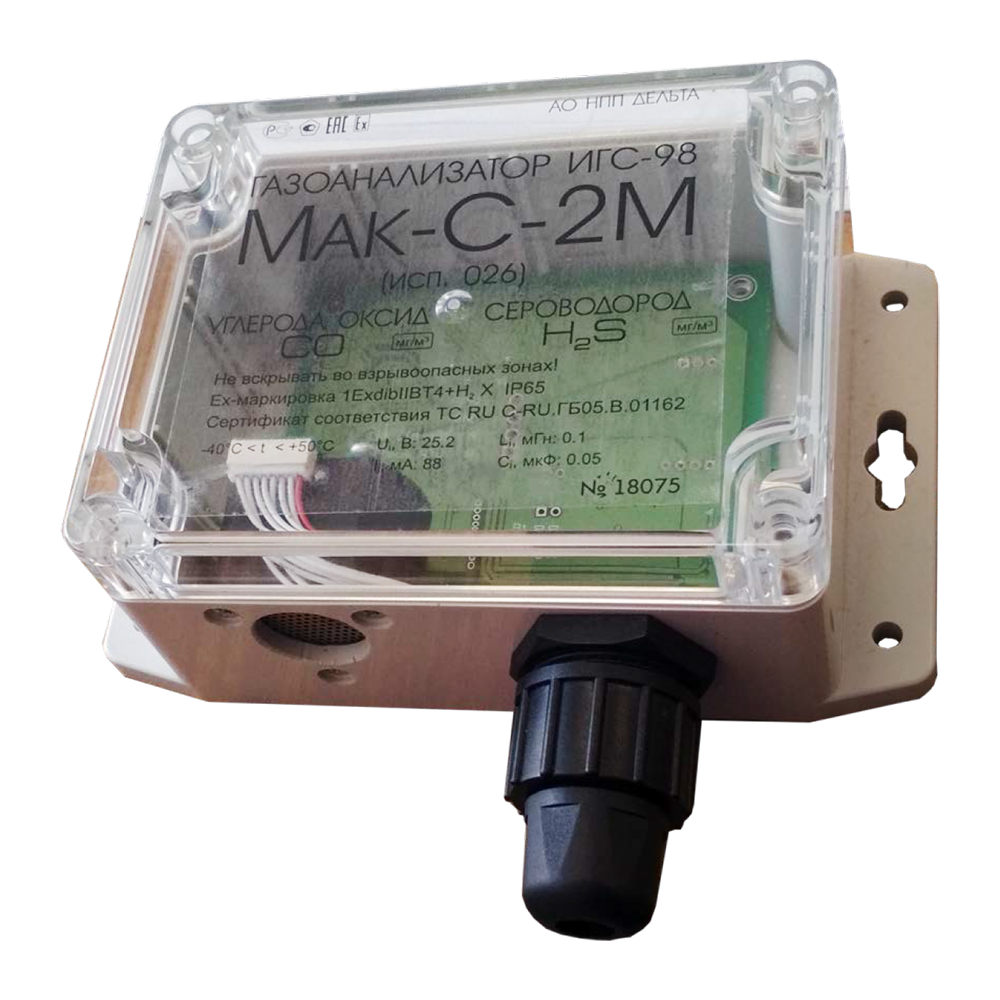

Газоанализатор ИГС-98 МАК-С-2М исп.026 выполнен в корпусе из поликарбоната и оборудован прозрачной крышкой. На корпусе имеются: разъем (Разъем RJ45, компьютерный) для подключения питания и шины EIA/TIA-485 (RS-485), отверстия для доступа воздуха к сенсору, фланцы с отверстиями для крепления.

Внутри ИГС-98 МАК-С-2М исп.026 размещены основная печатная плата и плата трансмиттера. Пороги срабатывания записаны в газоанализатор. Ведущее устройство может опрашивать прибор и о концентрации газа, и о срабатывании по порогам. Питание прибора осуществляется от внешнего источника. Номинальное напряжение питания 24 В. Соединение с источником питания и внешними устройствами производится через разъем, расположенный на корпусе газоанализатора.

Диапазоны измерений

Определяемый компонент

Диапазон измерения

Участок диапазона измерений

Пределы допускаемой основной погрешности, %

Т 0,9

Приве­дён­ной

Относи­тель­ной

(с)

Азота диоксид NO2

0,01-10 мг/м3

0,01-1 мг/м3

25



60

1-10 мг/м3



25

0,1-32 мг/м3

0,1-2 мг/м3

15



50

2-32 мг/м3



15

1-320 мг/м3

1-10 мг/м3

15



40

10-320 мг/м3



15

Азота оксид NO

0,01-5 мг/м3

0,01-1 мг/м3

25



45

1-5 мг/м3



25

0,1-32 мг/м3

0,1-5 мг/м3

15



45

5-32 мг/м3



15

1-4000 мг/м3

1-50 мг/м3

15



75

50-4000 мг/м3



15

Аммиак NH3

0,01-10 мг/м3

0,01-1 мг/м3

25



40

1-10 мг/м3



25

0,1-200 мг/м3

0,1-10 мг/м3

15



40

10-200 мг/м3



15

1-1600 мг/м3

1-100 мг/м3

15



60

100-1600 мг/м3



15

Водород H2

0,01-4 об. доля, %

0,01-0,4 об. доля, %

15



60

0,4-4 об. доля, %



15

Водород хлористый HCl

0,1-32 мг/м3

0,1-5 мг/м3

15



60

5-32 мг/м3



15

1-320 мг/м3

1-15 мг/м3

15



60

15-320 мг/м3



15

Гелий He

1-100 об. доля, %

1-10 об. доля, %

25



20

10-100 об. доля, %



25

Кислород O2

0,01-1,6 об. доля, %

0,01-1 об. доля, %

15



35

1-1,6 об. доля, %



15

0,1-32 об. доля, %

0,1-20 об. доля, %

2,5



15

20-32 об. доля, %



2,5

1-100 об. доля, %

1-30 об. доля, %

5



45

30-100 об. доля, %



5

Метан CH4

0,01-1 об. доля, %

0,01-0,2 об. доля, %

15



30

0,2-1 об. доля, %



15

0,01-3,2 об. доля, %

0,01-0,5 об. доля, %

15



30

0,5-3,2 об. доля, %



15

0,01-5 об. доля, %

0,01-0,5 об. доля, %

10



45

0,5-5 об. доля, %



10

1-100 об. доля, %

1-5 об. доля, %

10



45

5-100 об. доля, %



10

Метанол CH3OH

0,1-32 мг/м3

0,1-5 мг/м3

25



180

5-32 мг/м3



25

0,05-8 г/м3

0,05-1 г/м3

15



45

1-8 г/м3



15

0,01-1,6 об. доля, %

0,01-0,2 об. доля, %

15



45

0,2-1,6 об. доля, %



15

Пропан C3H8

0,01-2 об. доля, %

0,01-0,2 об. доля, %

15



45

0,2-2 об. доля, %



15

0,1-100 об. доля, %

0,1-2 об. доля, %

15



45

2-100 об. доля, %



15

Сероводород H2S

0,01-4 мг/м3

0,01-1 мг/м3

25



60

1-4 мг/м3



25

0,1-32 мг/м3

0,1-3 мг/м3

15



60

3-32 мг/м3



15

1-200 мг/м3

1-20 мг/м3

15



60

20-200 мг/м3



15

Серы диоксид SO2

0,01-4 мг/м3

0,01-1 мг/м3

25



60

1-4 мг/м3



25

0,1-32 мг/м3

0,1-10 мг/м3

15



60

10-32 мг/м3



15

1-320 мг/м3

1-20 мг/м3

15



60

20-320 мг/м3



15

Углеводороды (С2-С10)

50-3200 мг/м3

50-900 мг/м3

35



60

900-3200 мг/м3



35

0,01-2 об. доля, %

0,01-0,2 об. доля, %

15



45

0,2-2 об. доля, %



15

Углерода диоксид СО2

0,1-2 г/м3

0,1-0,5 г/м3

25



45

0,5-2 г/м3



25

0,01-5 об. доля, %

0,01-0,5 об. доля, %

15



45

0,5-5 об. доля, %



15

0,1-100 об. доля, %

0,1-5 об. доля, %

15



45

5-100 об. доля, %



15

Углерода оксид CO

0,01-32 мг/м3

0,01-10 мг/м3

15



60

10-32 мг/м3



15

0,1-320 мг/м3

0,1-20 мг/м3

15



60

20-320 мг/м3



15

0,01-3,2 г/м3

0,01-0,2 г/м3

15



60

0,2-3,2 г/м3



15

Формальдегид H2CO

0,1-10 мг/м3

0,1-0,5 мг/м3

25



180

0,5-10 мг/м3



25

Хлор Cl2

0,01-4 мг/м3

0,01-0,4 мг/м3

25



90

0,4-4 мг/м3



25

0,1-32 мг/м3

0,1-1 мг/м3

15



120

1-32 мг/м3



15

Этанол C2H5OH

0,1-32 мг/м3

0,1-5 мг/м3

25



180

5-32 мг/м3



25

0,05-8 г/м3

0,05-1 г/м3

15



45

1-8 г/м3



15

0,01-1,6 об. доля, %

0,01-0,2 об. доля, %

15



45

0,2-1,6 об. доля, %



15

Технические характеристики

Пороги сигнализации

Возможна установка одного или двух порогов сигнализации (предупреждающего и аварийного) по каждому их двух каналов. Также возможна установка пользовательских порогов

Принцип работы Электрохимический, термохимический, полупроводниковый, оптический (в зависимости от измеряемого компонента)
Способ отбора пробы Диффузионный (конвекционный)
Выходные сигналы RS485
Диапазон рабочих температур -30...+50°С
Исполнение по степени защиты IP65
Питание = 24 В
Габариты Не более 135х145х55 мм (ВхШхД)
Вес Не более 300 г

Стандартный комплект поставки

  • Газоанализатор ИГС-98 МАК-С-2М исп.026.
  • Паспорт.
  • Руководство по эксплуатации.
  • Носитель с программой конфигурирования.

Дополнительная комплектация, опции

  • Поверочная насадка НГ-107 ФГИМ.413944.008.
  • Барьер искрозащиты на линию питания прибора.
