СГОЭС-М газоанализаторы стационарные взрывозащищенные оптические

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов

Тип: Стационарный/Одноканальный

Режим работы: Непрерывный

Наименования контролируемых компонентов: C2H4 Этен (Этилен), C2H6 Этан, C2H6O (C2H5OH) Этанол (Этиловый спирт), C3H6 Пропен (Пропилен), C3H6O Пропан-2-он (Ацетон, Диметилкотон), C3H8 Пропан, C3H8O Пропан-2-ол (Изопропиловый спирт), C4H10 Бутан, C4H10 Изобутан, C5H10 Амилен (Циклопентан), C5H12 Пентан, C5H12O Метил-трет-бутиловый эфир (трет-бутилметиловый эфир, 2-метил-2-метоксипропан, МТБЭ), C6H6 Бензол, C6H12 Циклогексан, C6H14 Гексан, C7H8 Метилбензол (Толуол), C7H16 Гептан, C8H10 Диметилбензол (Ксилолы, смесь изомеров м-, o-, n-), C8H10 Этилбензол, CH3OH Метанол (Метиловый спирт), CH4 Метан, Бензин, Дизельное топливо, Керосин, Уайт-спирит

Количество контролируемых компонентов (одним прибором): 1

Маркировка взрывозащиты: 1ExdIICT4, 1ExibIICT4, PBExdib

Цена (без учета НДС): По запросу руб.

Описание

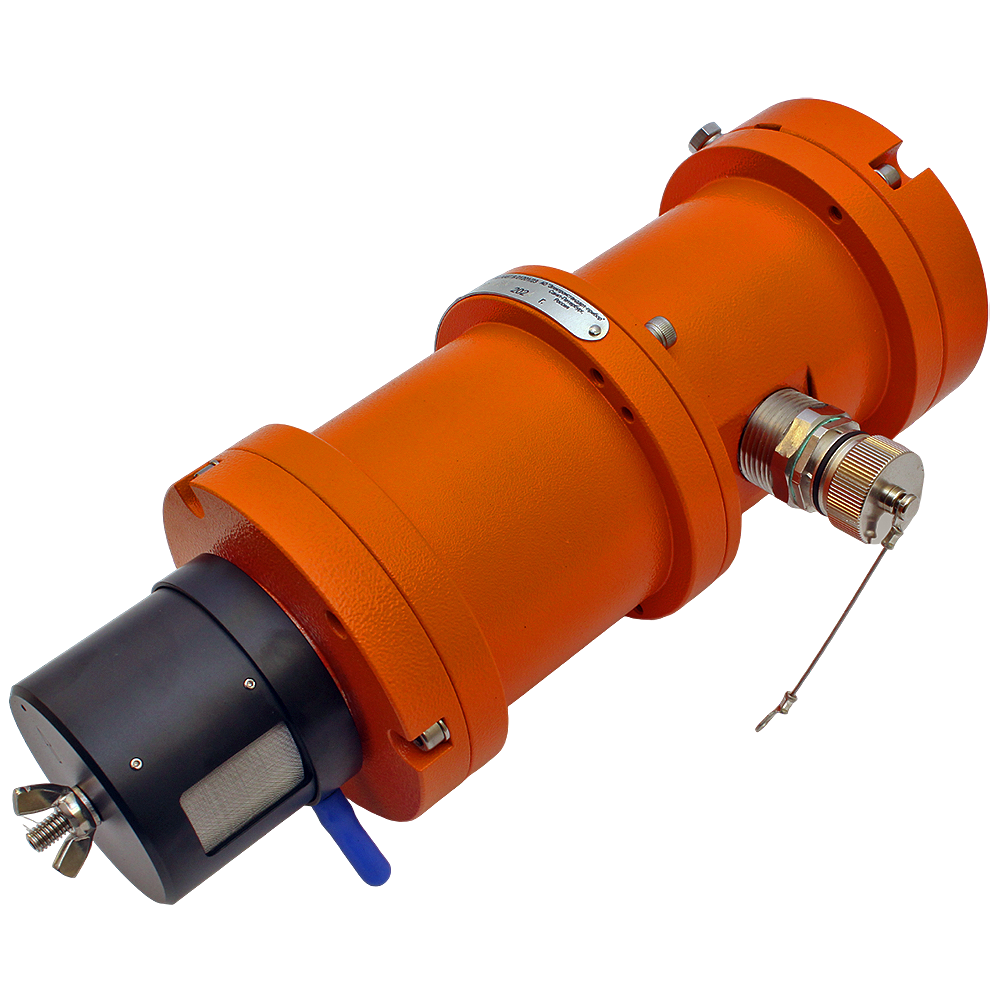

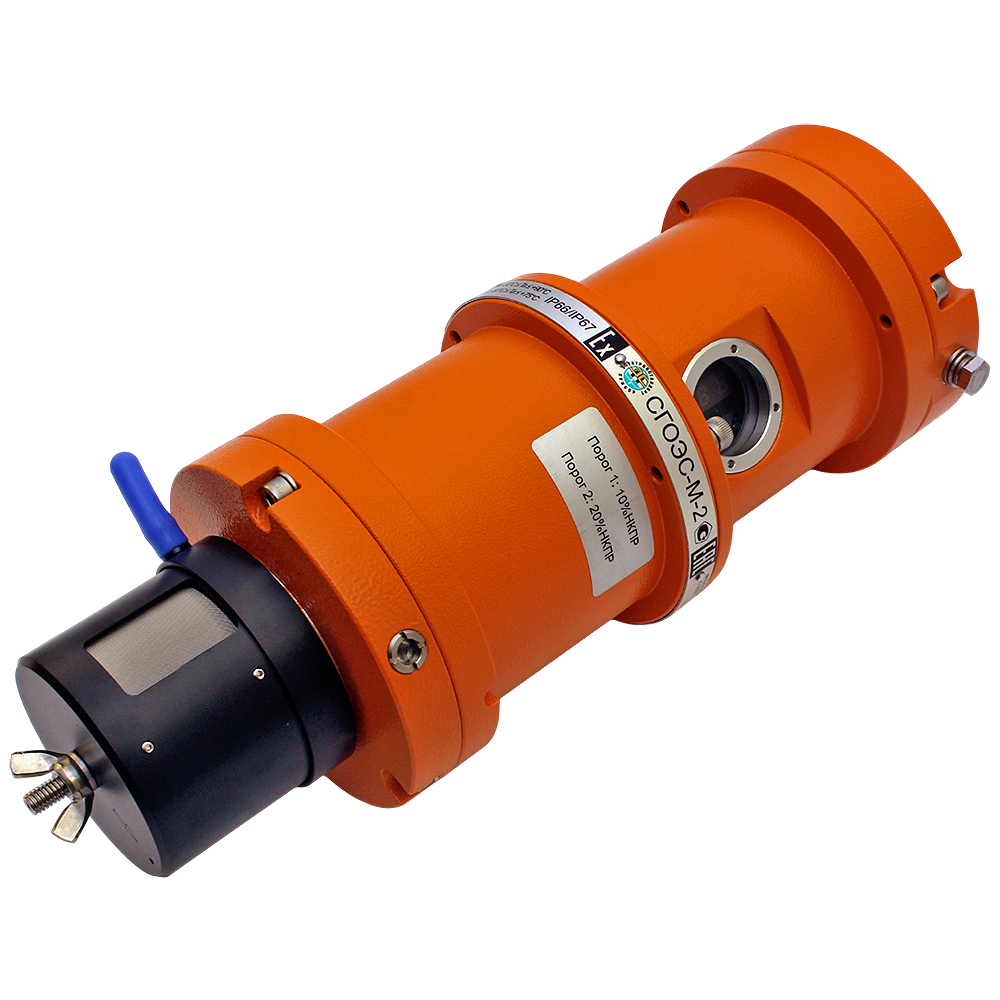

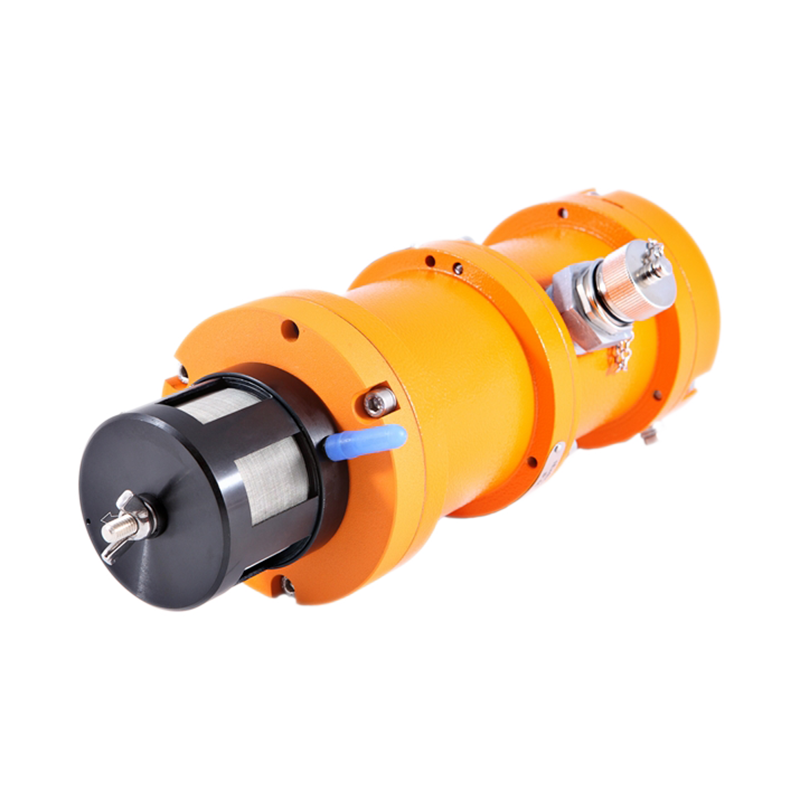

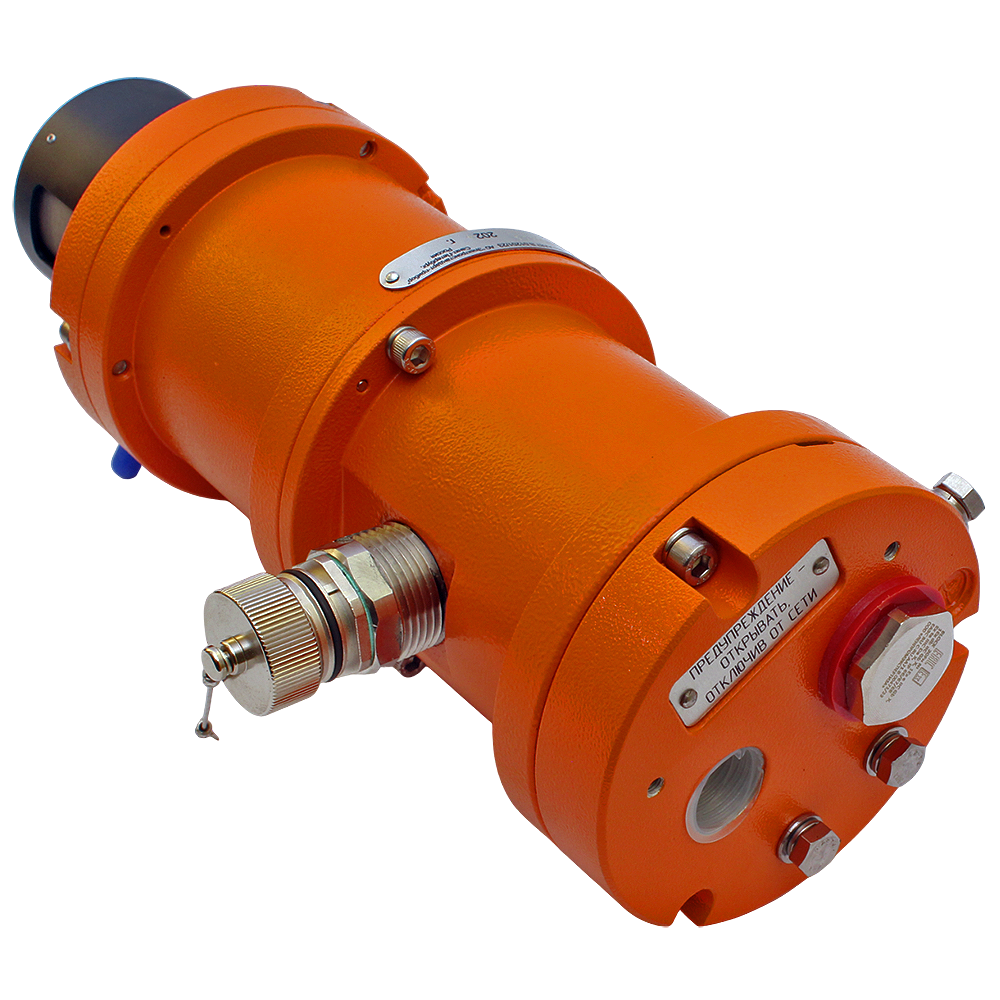

Газоанализаторы стационарные взрывозащищенные оптические СГОЭС-М определяют присутствие основных видов углеводородов и измеряет довзрывоопасные концентрации метана‚ пропана‚ бутана‚ изобутана‚ пентана‚ циклопентана‚ гексана‚ циклогексана‚ гептана‚ этана‚ этилена‚ пропилена‚ паров ацетона‚ бензола‚ этил бензола‚ толуола‚ ксилола‚ метилтретбутилового эфира‚ этилового‚ метилового или изопропилового спиртов в смеси с азотом или воздухом‚ а также для контроля загазованности рабочей зоны парами реальных промышленно-используемых продуктов нефтепереработки (бензин‚ керосин‚ дизельное топливо‚ уайт-спирит и т.п.).

Газоанализаторы выпускаются во взрывозащищенном исполнении и сертифицированы для работы во взрывоопасных средах.

Оптические газоанализаторы СГОЭС-М применяются в составе автоматизированных систем сигнализации или в качестве автономных газоанализаторов горючих газов и паров.

Области применения взрывозащищенных газоанализаторов СГОЭС:

  • Нефтяные платформы.
  • Подземные выработки шахт, рудников и их наземные строения, опасные по рудничному газу и/или горючей пыли.
  • Танкеры по перевозке нефти‚ грузовые корабли и суда.
  • Предприятия по производству хранению сжиженного природного газа / сжиженного нефтяного газа.
  • Компрессорные станции.
  • Нефтехимические и тепловые электростанции.
  • Газовые турбины.
  • Нефте- и газопроводы.
  • Транспортные предприятия (аэропорты и метро).
  • Нефтяные и газовые бойлеры и печи.
  • Насосные станции магистральных газо- и нефтепроводов‚ резервуарные парки.

Технические характеристики

Принцип работы Оптико-абсорбционный
Способ отбора пробы Диффузионный (конвекционный)
Выходные сигналы HART, RS485
Диапазон рабочих температур СГОЭС-М: -60..+85°C; СГОЭС-М-2: -60...+90°C
Исполнение по степени защиты IP66
Питание = 24 В
Габариты 370х190х120 мм
Вес 6,5 кг (с кронштейном)

Варианты исполнения

СГОЭС-М выпускаются в 29 исполнениях, отличающихся градуировкой на различные горючие компоненты

Исполнение газоанализатора

Варианты исполнения

Определяемый компонент

Диапазон измерений

Пределы допускаемой основной погрешности

довзрывоопасных концентраций,
% НКПР 1)

объемной
доли, %

абсолютной

относительной

СГОЭС-М

СГОЭС-М-2

метан

метан (СH4)

От 0 до 100

От 0 до 4,4

± 5 % НКПР
(в диапазоне
от 0 до 50 %
НКПР)

± 10 % (в диапазоне
св. 50 до 100 % НКПР)

СГОЭС-М

пропан

пропан (С3Н8)

От 0 до 100

От 0 до 1,7

± 5 % НКПР
(в диапазоне
от 0 до 50 %
НКПР)

± 10 %
(в диапазоне св. 50 до 100 % НКПР)

СГОЭС-М

СГОЭС-М-2

бутан

бутан (С4Н10)

От 0 до 50

От 0 до 0,7

± 5 % НКПР

-

СГОЭС-М

СГОЭС-М-2

изобутан

изобутан (и-
С4Н10)

От 0 до 50

От 0 до 0,65

± 5 % НКПР

-

СГОЭС-М

СГОЭС-М-2

пентан

пентан (С5Н12)

От 0 до 50

От 0 до 0,7

± 5 % НКПР

-

СГОЭС-М

СГОЭС-М-2

циклопентан

циклопентан

5Н10)

От 0 до 50

От 0 до 0,7

± 5 % НКПР

-

СГОЭС-М

СГОЭС-М-2

гексан

гексан (С6Н14)

От 0 до 50

От 0 до 0,5

± 5 % НКПР

-

СГОЭС-М

СГОЭС-М-2

Пропилен

пропилен (С3Н6)

От 0 до 50

От 0 до 1,0

± 5 % НКПР

-

СГОЭС-М

СГОЭС-М-2

метанол

пары метилового

спирта

(СН3ОН)

От 0 до 50

От 0 до 2,75

± 5 % НКПР

-

СГОЭС-М

СГОЭС-М-2

этанол

пары

этилового

спирта

(С2Н5ОН)

От 0 до 50

От 0 до 1,55

± 5 % НКПР

-

СГОЭС-М

СГОЭС-М-2

этан

этан (С2Н6)

От 0 до 50

От 0 до 1,25

± 5 % НКПР

-

СГОЭС-М

СГОЭС-М-2

этилен

этилен (С2Н4)

От 0 до 50

От 0 до 1,15

± 5 % НКПР

-

СГОЭС-М

СГОЭС-М-2

ацетон

пары ацетона

(СН3СОСН3)

От 0 до 50

От 0 до 1,25

± 5 % НКПР

-

СГОЭС-М

СГОЭС-М-2

толуол

пары толуола
(С6Н5СН3)

От 0 до 50

От 0 до 0,55

± 5 % НКПР

-

СГОЭС-М

СГОЭС-М-2

бензол

пары бензола
(С6Н6)

От 0 до 50

От 0 до 0,60

± 5 % НКПР

-

СГОЭС-М

СГОЭС-М-2

МТБЭ

пары метилтретбутилового эфира

(СН3СО(СН3)3)

От 0 до 50

От 0 до 0,75

± 5 % НКПР

-

СГОЭС-М

СГОЭС-М-2

п-ксилол

пары

параксилола

(п-C8H10)

От 0 до 50

От 0 до 0,55

± 5 % НКПР

-

СГОЭС-М

СГОЭС-М-2

о-ксилол

пары

ортоксилола

(о-C8H10)

От 0 до 50

От 0 до 0,5

± 5 % НКПР

-

СГОЭС-М

СГОЭС-М-2

изопропанол

пары

изопропилового спирта
((СН3)2СНОН)

От 0 до 50

От 0 до 1,0

± 5 % НКПР

-

СГОЭС-М

СГОЭС-М-2

этилбензол

пары

этилбензола

(C8H10)

От 0 до 50

От 0 до 0,5

± 5 % НКПР

-

СГОЭС-М

СГОЭС-М-2

циклогексан

циклогексан

(С6Н12)

От 0 до 50

От 0 до 0,6

± 5 % НКПР

-

СГОЭС-М

СГОЭС-М-2

гептан

гептан (С7Н16)

От 0 до 50

От 0 до 0,55

± 5 % НКПР

-

СГОЭС-М
СГОЭС-М-2
нефтепродукты 9)

пары бензина
неэтилированного 2)

От 0 до 50



± 5 % НКПР

-

пары топлива
дизельного 3)

От 0 до 50

"

± 5 % НКПР

-

пары керосина 4)

От 0 до 50

"

± 5 % НКПР

-

пары уайт-спирита 5)

От 0 до 50

"

± 5 % НКПР

-

пары топлива для реактивных двигателей 6)

От 0 до 50



± 5 % НКПР

-

СГОЭС-М
СГОЭС-М-2
нефтепродукты 9)

пары бензина
автомобильного 7)

От 0 до 50



± 5 % НКПР

-

СГОЭС-М
СГОЭС-М-2
нефтепродукты 9)

пары бензина авиационного 8)

От 0 до 50



± 5 % НКПР

-

Примечания:

  1. Значения НКПР в соответствии с МЭК 60079-20:1996.
  2. Бензин неэтилированный по ГОСТ Р 51866-2002.
  3. Топливо дизельное по ГОСТ 305-82.
  4. Керосин по ГОСТ Р 52050-2003.
  5. Уайт-спирит по ГОСТ 3134-78.
  6. Топливо для реактивных двигателей по ГОСТ 10227-86.
  7. Бензин автомобильный по ГОСТ Р 51866-2002.
  8. Бензин авиационный по ГОСТ 1012-72.
  9. Газоанализаторы исполнений СГОЭС нефтепродукты и СГОЭС-М.

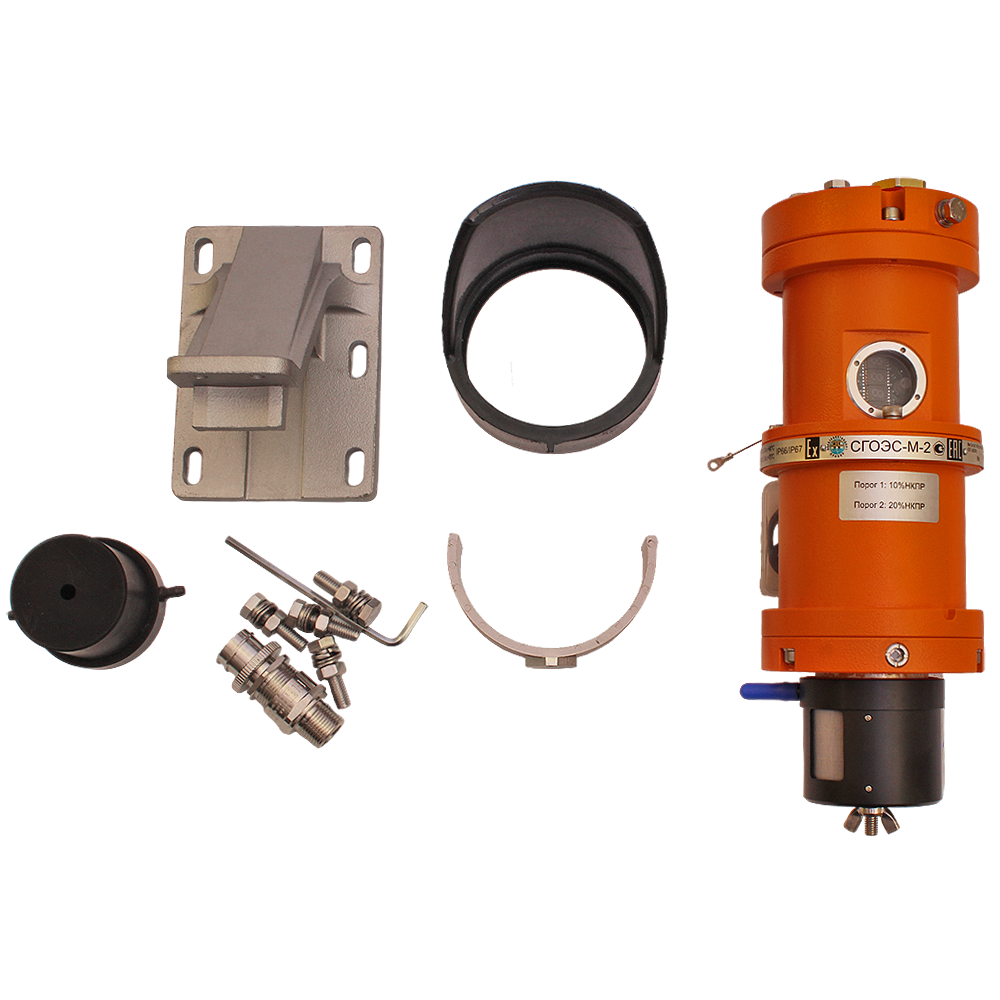

Стандартный комплект поставки

  • Газоанализатор.
  • Руководство по эксплуатации.
  • Паспорт.
  • Комплект принадлежностей.

Дополнительная комплектация, опции
