СКВА-01-1.Е система газоаналитическая однокомпонентная

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ, Безопасность работ/Контроль кислорода

Тип: Стационарный/Одноканальный

Режим работы: Непрерывный

Наименования контролируемых компонентов: C2H6 Этан, C3H8 Пропан, C4H10 Бутан, C4H10 Изобутан, C5H10 Амилен (Циклопентан), C5H12 Пентан, C6H6 Бензол, C6H14 Гексан, CCl2F2 Дифтордихлорметан (Фреон 12) , CH4 Метан, CHF2Cl Дифторхлорметан (Фреон 22), CO2 Углерода диоксид (Двуокись углерода, углекислый газ), COCl2 Фосген, CO Углерода оксид (Угарный газ), Cl2 Хлор, H2 Водород, H2S Дигидросульфид (Сероводород), HCL Гидрохлорид (Хлороводород, соляная кислота), HCN Гидроцианид (Водород цианистый, синильная кислота), NH3 Аммиак, NO2 Азота диоксид, O2 Кислород, PH3 Фосфин, SF6 Серы гексафторид (Элегаз), SO2 Серы диоксид (Ангидрид сернистый), Сумма горючих газов

Количество контролируемых компонентов (одним прибором): 1

Маркировка взрывозащиты: 1ExdibIIBT4, 1ExibIIBT4, 1ExibIICT4, H2T4GbХ

Цена (без учета НДС): По запросу руб.

Описание

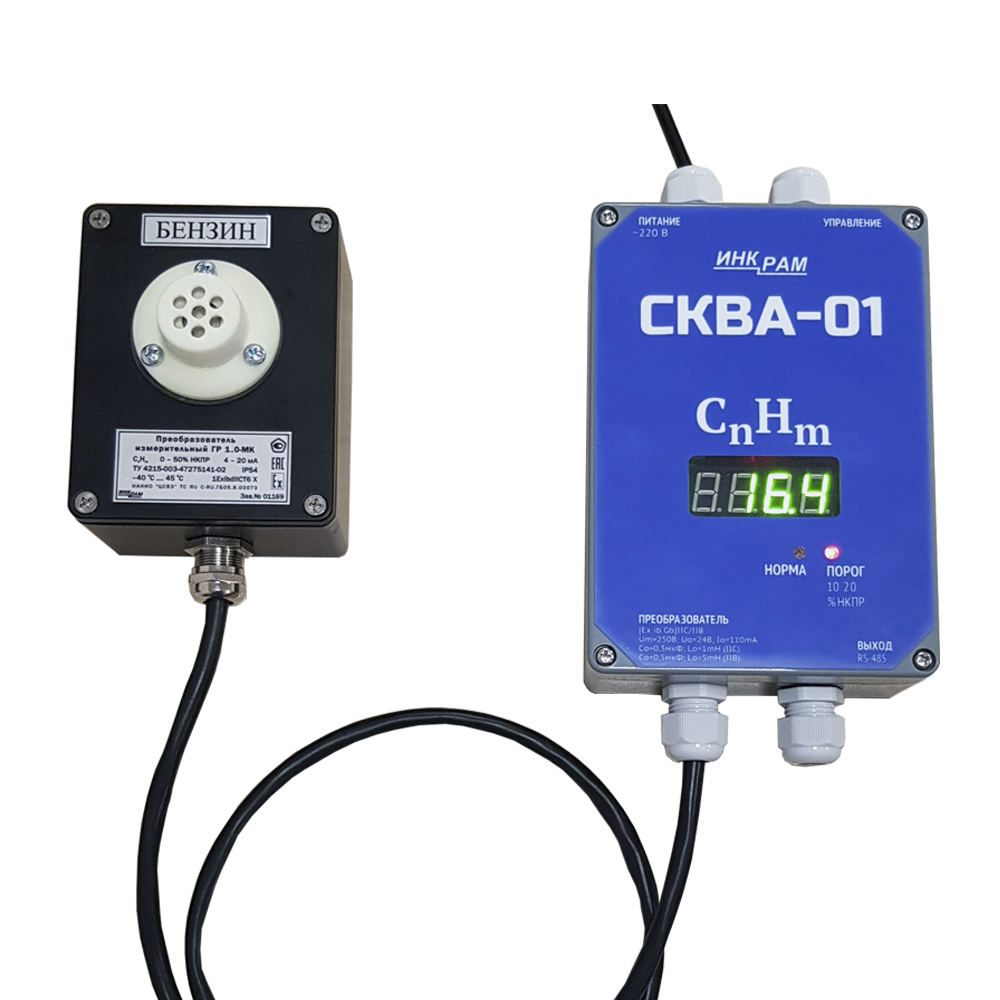

Газоаналитическая однокомпонентная система СКВА-01-1.Е — это стационарный газоанализатор, предназначенный для непрерывного измерения концентрации одного вещества в воздухе рабочей зоны. Возможно подключение вторичных устройств: исполнительных, световых и звуковых сигнальных систем.

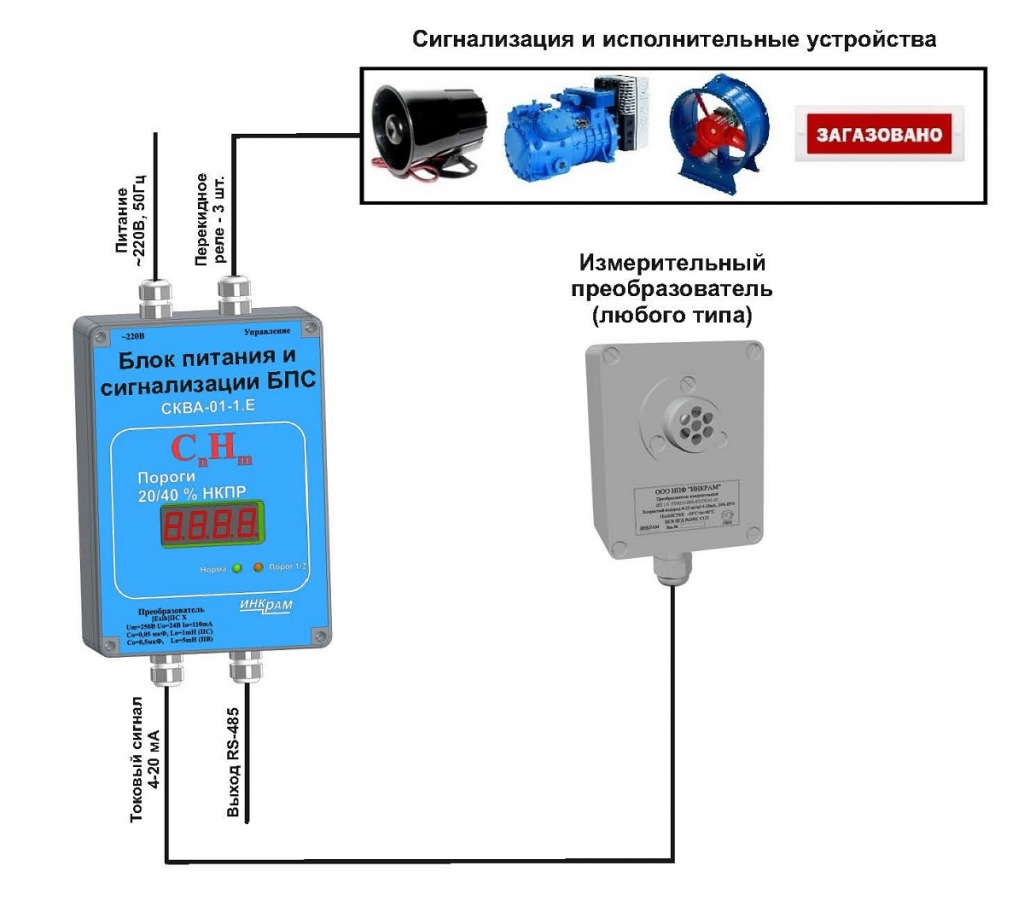

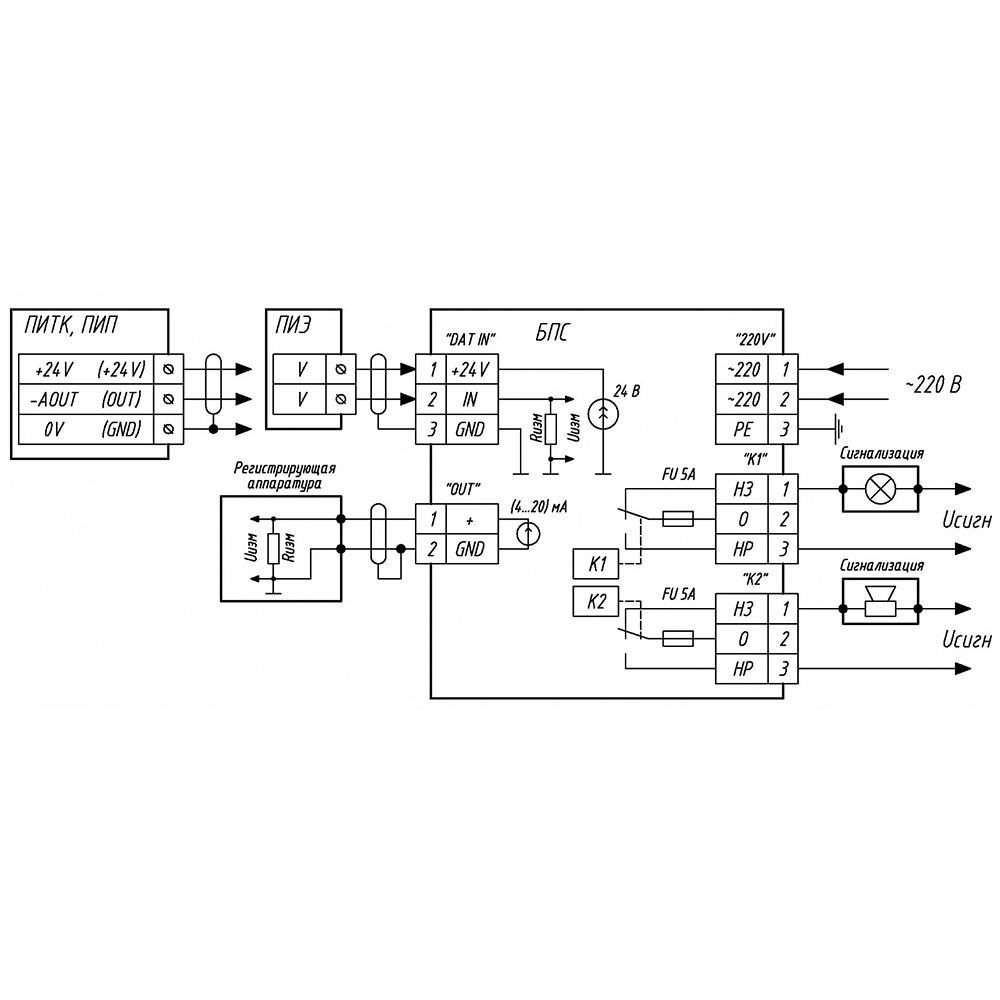

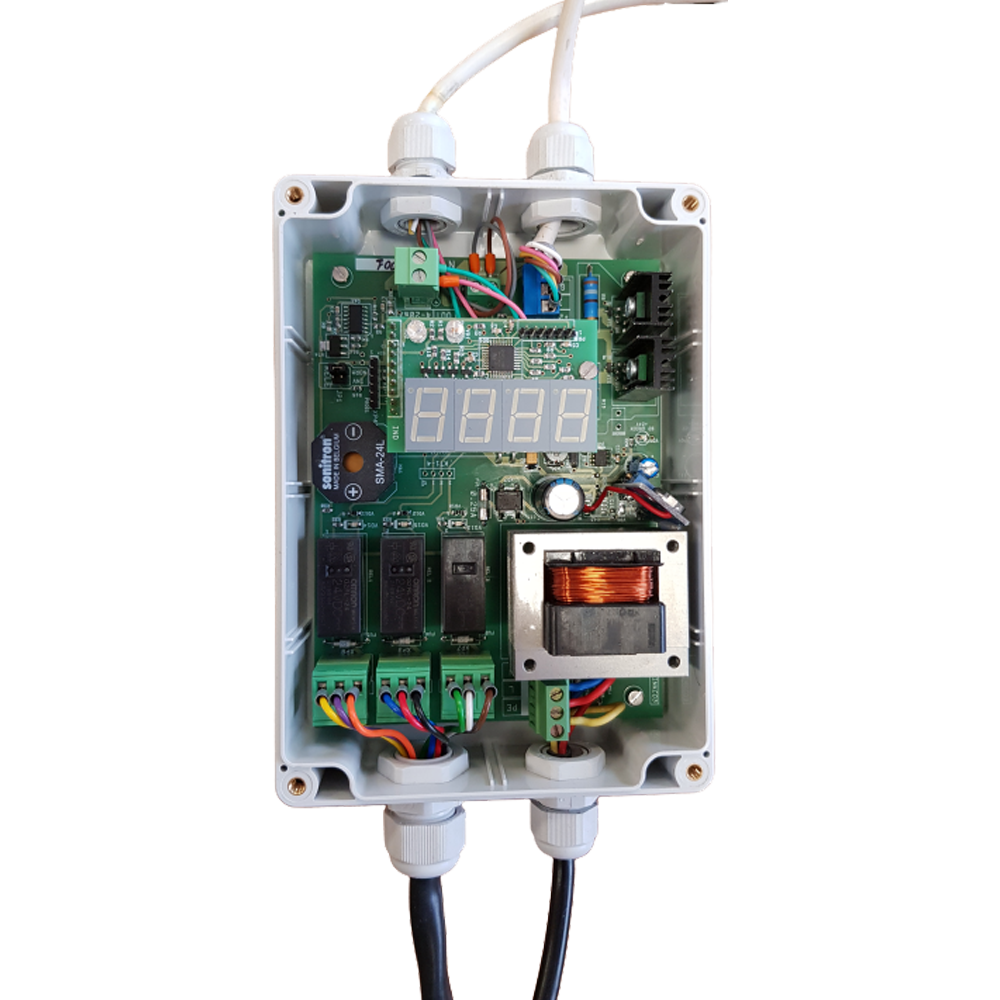

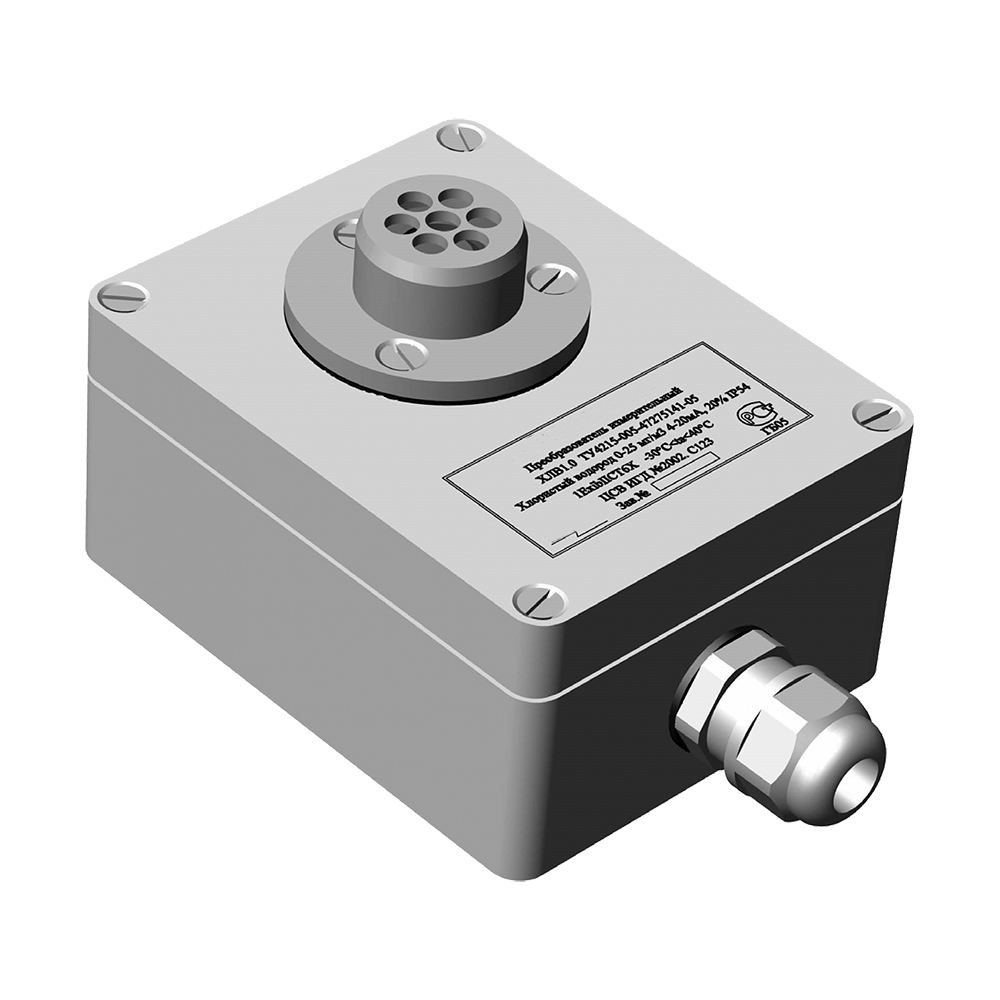

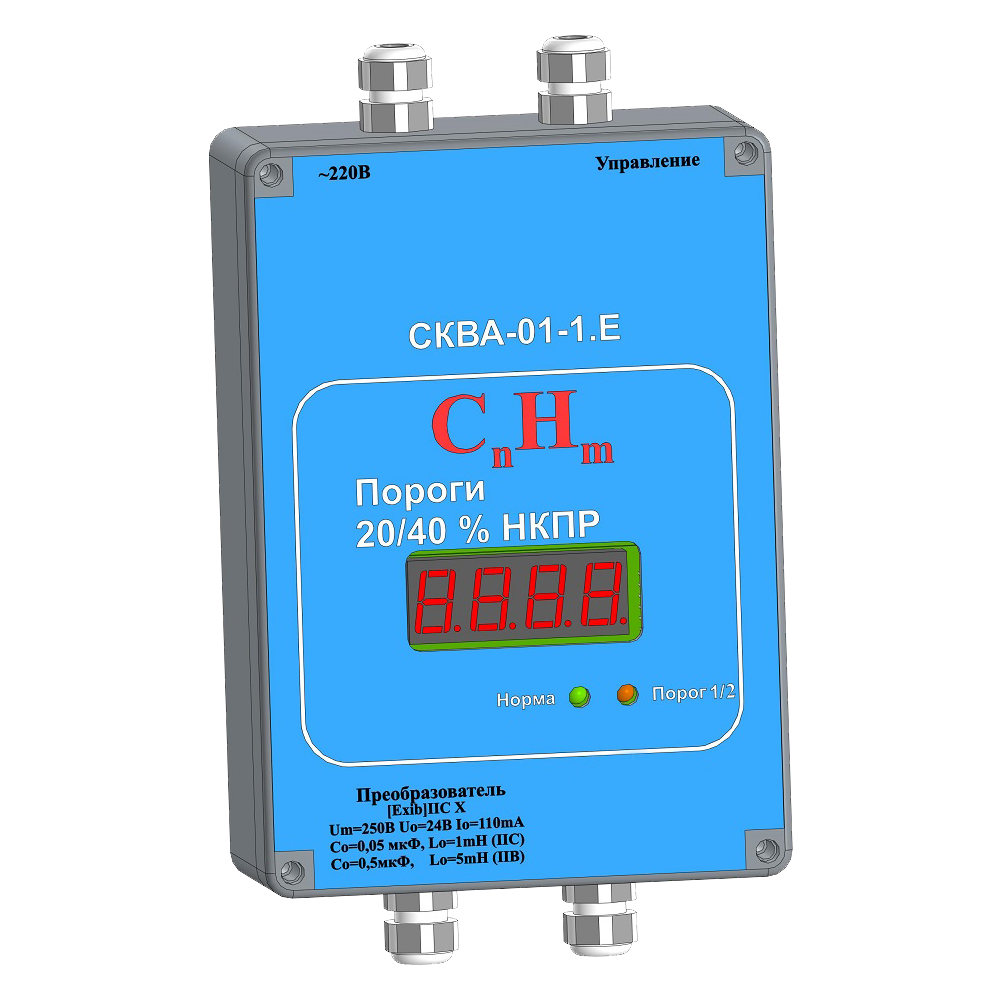

В состав системы СКВА-01-1.Е входит два прибора - измерительный преобразователь (ИП) и блок питания и сигнализации (БПС). ИП вырабатывает аналоговый сигнал, пропорциональный концентрации измеряемого компонента (линейный или ступенчатый, в зависимости от типа ИП) и передает его в БПС по линии связи (токовый сигнал 4-20 мА). Полученный сигнал БПС обрабатывает и отображает на дисплее числовые значения концентрации в реальном времени. Также БПС выдает светодиодную визуальную и звуковую сигнализации о превышении двух заданных порогов, управляет вторичными устройствами и имеет выходной сигнал RS-485 для дальнейшей передачи полученных значений.

СКВА-01-1.Е

Заводская установка порогов срабатывания сигнализации ПОРОГ1 и ПОРОГ2 представлена в паспорте и соответствует значениям в таблице ниже. Время срабатывания сигнализации - не более 1 сек. после установления порогового значения концентрации на выходе измерительного преобразователя.

Перечень контролируемых веществ

Газ

Диапазон

Порог 1

Порог 2

Формула

Сероводород

0-20 мг/м3

10

19,4

H2S

Сероводород

0-20 мг/м3

3

10

H2S

Сероводород

0-50 мг/м3

10

30

H2S

Сероводород

0-100 мг/м3

10

60

H2S

Аммиак

0-100 мг/м3

20

60

NH3

Аммиак

0-2000 мг/м3

500

1500

NH3

Аммиак

0-600 мг/м3

60

500

NH3

Хлор

0-6 мг/м3

1

5

CL2

Хлор

0-5 мг/м3

1

4,8

CL2

Хлор

0-50 мг/м3

5

20

CL2

Хлор

0-30 мг/м3

1

20

CL2

Хлористый водород

0-10 мг/м3

5

9,7

HCL

Хлористый водород

0-30 мг/м3

5

15

HCL

Хлористый водород

0-30 мг/м3

5

25

HCL

Оксид углерода

0-100 мг/м3

20

95

CO

Оксид углерода

0-500 мг/м3

20

300

CO

Оксид углерода

0-1000 мг/м3

100

950

CO

Диоксид азота

0-20 мг/м3

2

10

NO2

Диоксид азота

0-30 мг/м3

2

20

NO2

Диоксид азота

0-50 мг/м3

6

40

NO2

Диоксид серы

0-30 мг/м3

10

29

SO2

Диоксид серы

0-35 мг/м3

10

30

SO2

Диоксид серы

0-100 мг/м3

10

50

SO2

Синильная кислота

0-15 мг/м3

3

10

HCN

Синильная кислота

0-40 мг/м3

3

30

HCN

Синильная кислота

0-3 мг/м3

0,3

1,5

HCN

Кислород

0-30% (об.д.)

18

23

O2

Кислород

0-25% (об.д.)

18

23

O2

Водород

0-2% (об.д.)

0,2

0,8

H2

Водород

0-2% (об.д.)

0,4

0,8

H2

Горючие газы и пары

0-50% НКПР

20

40

CnHm

Горючие газы и пары

0-50% НКПР

20

48

CnHm

Горючие газы и пары

0-50% НКПР

10

40

CnHm

Горючие газы и пары

0-50% НКПР

10

20

CnHm

Горючие газы и пары

0-100% НКПР

20

50

CnHm

Горючие газы и пары

0-100% НКПР

50

95

CnHm

Технические характеристики

Выходные сигналы RS485, Релейный, Токовый 4-20 мА
Диапазон рабочих температур -40...+40°С
Исполнение по степени защиты IP54, IP65, IP67
Питание ~ 220 В
Габариты БПС – 110х170х55 мм
Вес БПС – 1,4 кг

Стандартный комплект поставки

  • Система СКВА-01-1.Е на заданное вещество в составе измерительного преобразователя (ИП) и блока питания и сигнализации (БПС).
  • Техническая документация.



Чтобы правильно подобрать СКВА-01-1.Е, узнать стоимость газоанализатора СКВА-01-1.Е или купить СКВА-01-1.Е, вам достаточно позвонить по телефону +7 (4812)209-311 или написать по электронной почте info@gasdetecto.ru.
