БМС блоки местной сигнализации

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ, Безопасность работ/Контроль кислорода

Тип: Стационарный/Одноканальный

Количество каналов: 1

Режим работы: Непрерывный

Маркировка взрывозащиты: 1ExibIICT6

Цена (без учета НДС): По запросу руб.

Описание

Блоки местной сигнализации БМС предназначены для использования совместно с датчиками-сигнализаторами ДАТ-М-01…ДАТ-М-04, датчиками-газоанализаторами ДАХ-М-01…ДАХ-М-04, ДАК, ДАМ и обеспечивают выдачу световой и звуковой  сигнализации  при  достижении  выходным  токовым  сигналом  датчика  фиксированного порога срабатывания.

Блок сигнализации БМС имеет следующие виды сигнализации:

Непрерывную световую зеленого цвета "ВКЛ", свидетельствующую о нормальной работе (БМС включен, токовый сигнал 4-20 мА поступает).

Непрерывную световую красного цвета "ВКЛ", свидетельствующую об отсутвии токового сигнала с датчика.

Постоянную световую красного цвета "ПОРОГ" и прерывистую звуковую сигнализации, свидетельствующие о достижении выходным токовым сигналом с датчика фиксированного порога срабатывания.

Условное наименование датчиков

Порог срабатывания на БМС, (установленный при выпуске из производства)

Условное наименование БМС

Обозначение БМС

ДАХ-М-СО-200

20 мг/м3

БМС -CO-20

ИБЯЛ.411531.005

ДАХ-М-СО-1500

150 мг/м3

БМС -CO-150

ИБЯЛ.411531.005-01

ДАХ-М-H2S-40

10 мг/м3

БМС -H2S-10

ИБЯЛ.411531.005-02

ДАХ-М-SO2-20

10 мг/м3

БМС -SO2-10

ИБЯЛ.411531.005-03

ДАХ-М-Cl2-25

1 мг/м3

БМС -Cl2-1

ИБЯЛ.411531.005-04

ДАХ-М-NH3-600

20 мг/м3

БМС -NH3-20

ИБЯЛ.411531.005-05

ДАХ-М-NH3-2000

160 мг/м3

БМС -NH3-160

ИБЯЛ.411531.005-06

ДАХ-М-O2-30

19 об.%

БМС -O2-19*

ИБЯЛ.411531.005-07

ДАХ-М-O2-30

23 об.%

БМС -O2-23

ИБЯЛ.411531.005-08

ДАТ-М-СН-50

11 % НКПР

БМС-СН-11

ИБЯЛ.411531.005-09

ДАК-С3Н8-50(В)

20 % НКПР

БМС-С3Н8-20

ИБЯЛ.411531.005-10

ДАК-СН4-100(В)

20 % НКПР

БМС-СН4-20

ИБЯЛ.411531.005-11

ДАК-СО2-1(В)

0,5 % НКПР

БМС-СО2-0,5

ИБЯЛ.411531.005-12

ДАХ-М-NO2-10

2 мг/м3

БМС-NO2-2

ИБЯЛ.411531.005-13

ДАХ-М-NO2-10

10 мг/м3

БМС-NO2-10

ИБЯЛ.411531.005-14

ДАХ-М-HCl-30

5 мг/м3

БМС-HCl-5

ИБЯЛ.411531.005-15

ДАХ-М-HCl-30

25 мг/м3

БМС-HCl-25

ИБЯЛ.411531.005-16

ДАМ-Н2-3

2 об.%

БМС-Н2-2

ИБЯЛ.411531.005-17

ДАМ-О2-5

2 об.%

БМС-О2-2

ИБЯЛ.411531.005-18

ДАХ-RSH-5

1 мг/м3

БМС-RSH-1

ИБЯЛ.411531.005-19

ДАХ-RSH-5

4 мг/м3

БМС-RSH-4

ИБЯЛ.411531.005-20

ДАХ-М-О2-10

4 об.%

БМС-О2-4

ИБЯЛ.411531.005-21

ДАК-∑СН-100

11 %НКПР

БМС-∑СН-11

ИБЯЛ.411531.005-22

Примечание:* - для БМС-О2-19 сигнализация "ПОРОГ" срабатывает при снижении тока датчика ниже установленного порога.

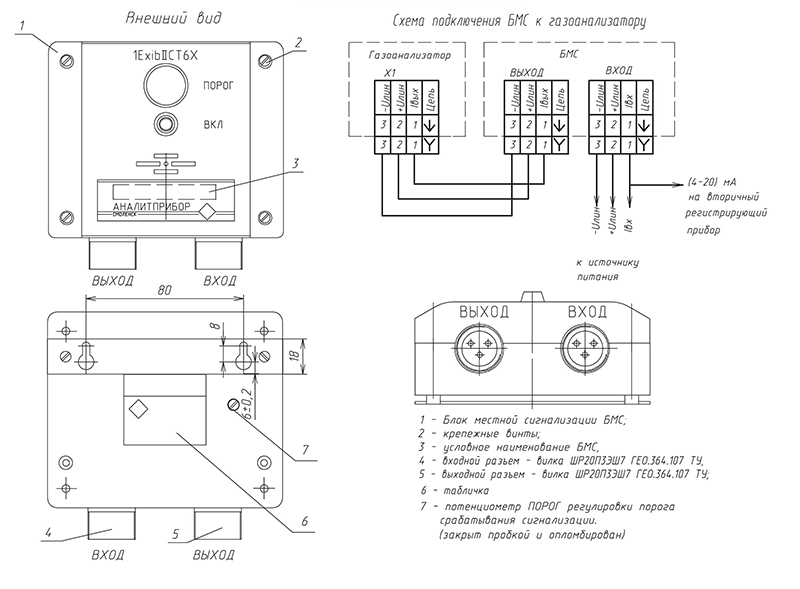

Монтажный чертеж на блок местной сигнализации БМС:

Монтажный чертеж на блок местной сигнализации БМС

Технические характеристики

Выходные сигналы Токовый 4-20 мА
Климатическое исполнение УХЛ1
Диапазон рабочих температур -40...+50°С
Исполнение по степени защиты IP54
Питание = 9,5...15 В
Габариты 125х60х115 мм
Вес 300 г

Стандартный комплект поставки

  • Блок местной сигнализации БМС.
  • Ведомость эксплуатационных документов.
  • Комплект эксплуатационных документов.
  • Комплект ЗИП.

Примечание - БМС  используется  в  комплекте  с  соответствующим  датчиком.
