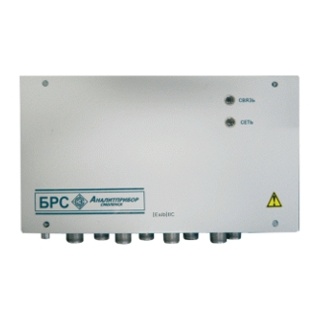

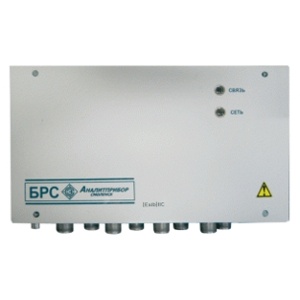

БРС блок расширения и связи
Область применения: Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ, Безопасность работ/Контроль кислорода
Количество каналов: 8
Маркировка взрывозащиты: 1ExibIIC, Нет
Цена (без учета НДС): По запросу руб.
Описание
Блок расширения и связи БРС предназначается для работы в составе СКАПО (систем контроля атмосферы промышленных объектов) и в качестве самостоятельного изделия.
- БРС ИБЯЛ.411111.036:
- Двусторонний обмен с БСУ - передачу результатов измерения выходных токовых сигналов на БСУ и прием уставок срабатывания порогов блока реле (далее – БР) ИБЯЛ.423142.004 от БСУ ИБЯЛ.411111.035.
- Питание БР и передачу команд управления на БР ИБЯЛ.423142.004.
- Двухсторонний обмен информацией с другими БРС по интерфейсу RS485 ИБЯЛ.411111.036.
- БРС ИБЯЛ.411111.036, ИБЯЛ.411111.036-01, ИБЯЛ.411111.036-02, ИБЯЛ.411111.036-03, ИБЯЛ.411111.036-04:
- Двухсторонний обмен информацией с адаптером интерфейсов (АИ) ИБЯЛ.426441.006 или БСУ ИБЯЛ.411111.044 по интерфейсу RS485, логический протокол MODBUS, порт “1 RS485”.
- Передача результатов измерения выходных токовых сигналов на ПЭВМ при помощи АИ ИБЯЛ.426441.006 или в информационную сеть АСУ ТП с помощью БСУ ИБЯЛ.411111.044.
- Двухсторонний обмен информацией с пультом контроля ИБЯЛ.422411.005 по интерфейсу RS485, порт “1 RS485”.
- Передача команд управления по интерфейсу RS485 на БР ИБЯЛ.423142.009, порт “2 RS485”.
| Характеристика | Примечание | |
|
Количество цепей питания датчиков, шт. |
4 или 8 |
- |
|
Выходное напряжение, В Ток, мА |
16 200 |
ИБЯЛ.411111.036, -01,-02 искробезопасная цепь питания |
|
Выходное напряжение, В Ток, мА |
24 300 |
ИБЯЛ.411111.036-03,-04 не искробезопасная цепь питания |
|
Канал связи с другими устройствами системы СКАПО |
RS485 |
протокол MODBUS-RTU, скорость передачи данных 9600 бод |
|
Время установки показаний, с., не более |
5 |
- |
|
Время прогрева, мин, не более |
5 |
- |
|
Время работы без корректировки показаний, мес. |
12 |
- |
|
Максимальная длина линии связи, км датчики – БРС БРС – АИ /БРС – БРС / БРС – БСУ |
1 2 |
- |
|
Номинальная потребляемая мощность, ВА, не более |
60 40 |
для 8-ми канального исполнения для 4-ми канального исполнения |
Технические характеристики
| Выходные сигналы | RS485, Токовый 4-20 мА |
| Диапазон рабочих температур | -40...+50°С |
| Исполнение по степени защиты | IP54 |
| Питание | ~ 220 В |
| Габариты | 145х229х370 мм |
| Вес | Не более 5 кг |
Варианты исполнения
|
Наименование исполнения |
Количество каналов |
Наличие выходных искробезопасных цепей питания датчиков |
Подключаемые датчики |
Уровень и вид взрывозащиты |
|
ИБЯЛ.411111.036 |
8 |
ДА |
ДАХ-М-04, ДАТ-М-04, ДАМ (ИБЯЛ.407111.002, -01, -02), ДАК |
[Exib]IIC |
|
ИБЯЛ.411111.036-01 |
8 |
ДА |
ДАХ-М-01, ДАХ-М-03, ДАТ-М-01, ДАТ-М-02, ДАТ-М-03, СТМ-30-10…СТМ-30-16, ДАМ (ИБЯЛ.407111.002-03…-49), ДАК (ИБЯЛ.418414.071, -31…-33) |
|
|
ИБЯЛ.411111.036-02 |
4 |
ДА |
||
|
ИБЯЛ.411111.036-03 |
8 |
НЕТ |
ДАХ-М-05, ДАТ-М-05, ДАК (ИБЯЛ.418414.071-26…-36) |
без предъявления требований к взрывозащите |
|
ИБЯЛ.411111.036-04 |
4 |
НЕТ |
