ТС-1 термостат стационарный для газоанализаторов ГАНК-4С

Скачать PDF

Область применения: Безопасность работ/Контроль ПДКр.з. вредных веществ, Технология и промвыбросы/Контроль промышленных выбросов, Экология/Контроль атмосферы жилой зоны (ПДКс.с.)

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Описание

Термостат стационарный ТС-1 активного действия предназначен для поддержания внутри рабочей камеры температуры, необходимой для нормальной работы стационарного газоанализатора ГАНК-4С в зимних условиях при температурах от -40˚С. Режим работы термостата (нагрев) - циклический.

Поддержание необходимой температуры внутри термостата обеспечивается обогревателем типа ОША-Р и низкой теплопередачей тепла через стенки за счет качественной теплоизоляции. Прогрев поступающей в газоанализатор пробы газа осуществляется за счет теплопроводности полиэтиленовых трубок внутри термостата соответствующей длины.

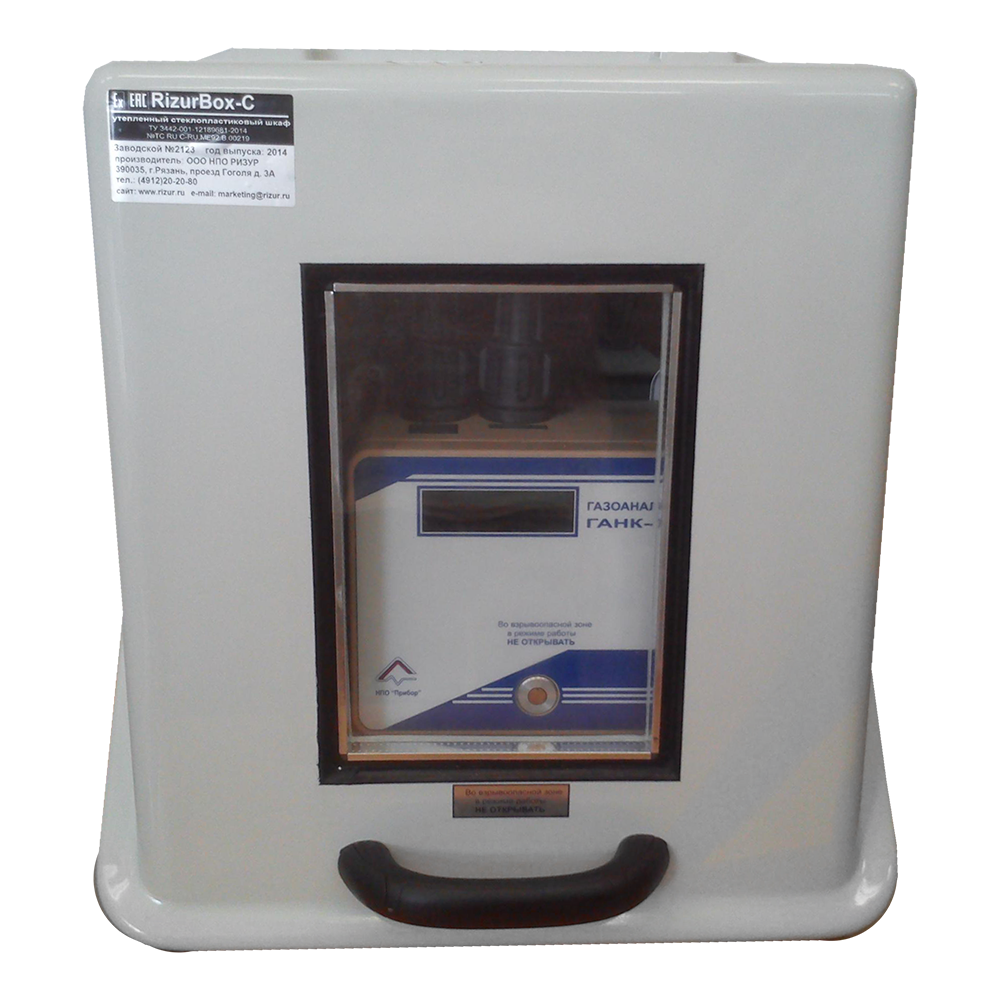

Термостат ТС-1 для газоанализаторов ГАНК-4С представляет собой пластиковый корпус с теплоизолированными стенками типа «сендвич» и откидной крышкой со смотровым окном, стеклопакет окна однокамерный. Теплоизоляция стенок изготовлена из вспененного полиуретана.

На правой боковой стенке термостата ТС-1 расположены:

  • Цанга-штуцер «ВХОД» и цанга-штуцер «ВЫХОД» для монтажа трубки от точки отбора пробы анализируемого воздуха и монтажа трубки отвода анализируемого воздуха в систему вентиляции соответственно. Допускается при анализе окружающего воздуха в помещениях, где нет конкретной точки отбора, эти трубки не устанавливать.
  • Кабельный ввод «4-20 мА» - унифицированный аналоговый сигнал для подключения регистраторов на бумажных носителях.
  • Кабельный ввод «Реле» - пороговое реле для подключения внешних вспомогательных устройств типа сигнализация, вентиляция и т.п.
  • Кабельный ввод «220 В» для подвода питающей сети переменного тока 220 В, 50 Гц.

На задней стенке расположены кронштейны с отверстиями для монтажа термостата на вертикальную стену.

Внутри термостата ТС-1 на задней стенке установлена монтажная плита. На ней смонтированы радиатор с нагревателем, датчик температуры, коробка соединительная и промышленная розетка для подключения газоанализатора ГАНК-4С. На нижней стенке закреплены два угольника, на которых устанавливается газоанализатор.

Технические характеристики

Диапазон рабочих температур -40...+85°С
Питание ~ 220 В
Габариты 510х470х420 мм
Вес 12 кг (с газоанализатором - 15,5 кг)
