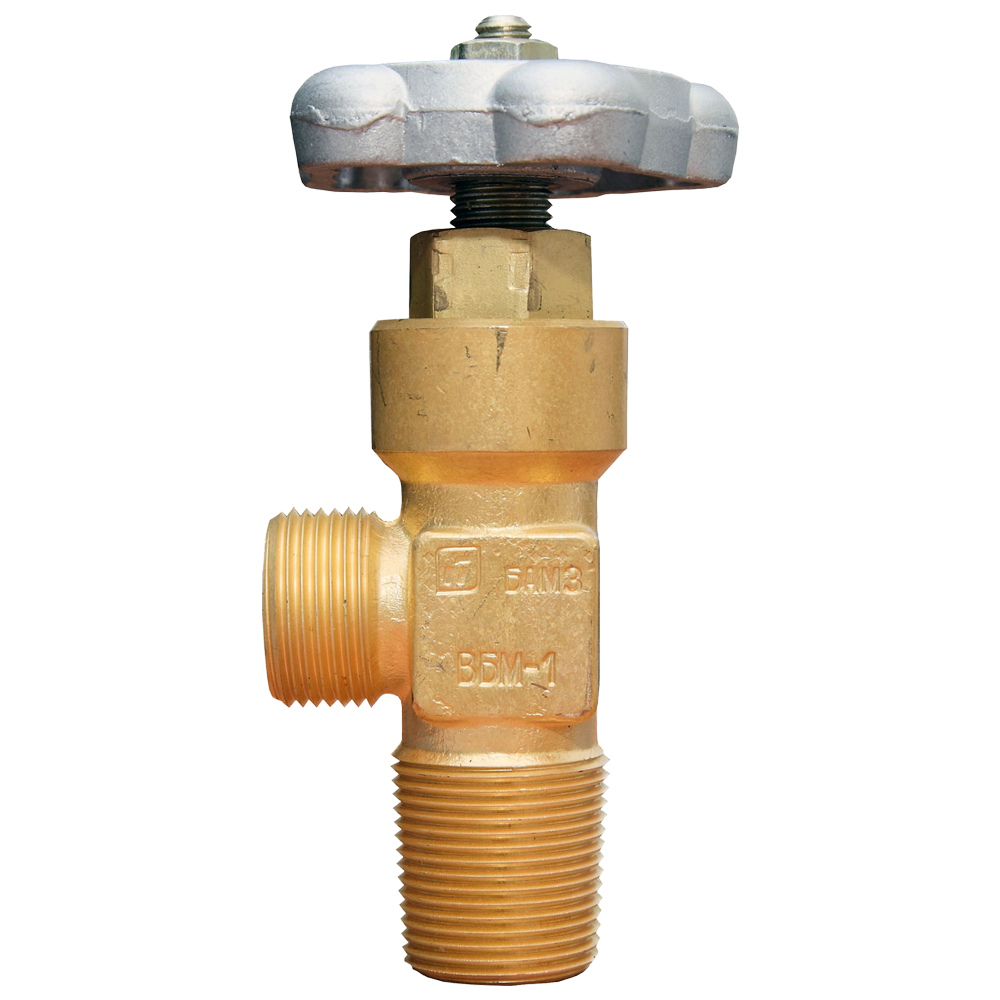

ВБМ-1 вентили баллонные мембранные

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ, Безопасность работ/Контроль кислорода, Технология и промвыбросы/Контроль выбросов ДВС, Технология и промвыбросы/Контроль промышленных выбросов, Технология и промвыбросы/Контроль технологических процессов, Экология/Контроль атмосферы жилой зоны (ПДКс.с.), Экология/Прочее

Маркировка взрывозащиты: Нет

Наличие на складе: В НАЛИЧИИ!

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Мембранные вентили ВБМ-1 предназначены для установки на баллон стальной среднего или малого объема для азота, аргона, гелия и других инертных и неагрессивных газов на рабочее давление Р_р≤20 МПа (200 кгс/см²).

Вентили баллонные ВБМ-1 являются запорными устройствами баллона при заполнении, хранении и отборе газа.

Особенности:

Благодаря применению гибких разделительных мембран из бронзы обеспечивается абсолютная герметичность к внешней среде при любом положении клапана, а также увеличенный ресурс работы вентиля.
Диаметр условного прохода, Ду, не менее 4,0 мм.
Наибольшее рабочее давление: 20 (200) МПа (кгс/см²).

Технические характеристики

Климатическое исполнение	Т2, УХЛ2
Диапазон рабочих температур	-40...+50°С
Габариты	Ø62х130 мм (без фильтра)
Вес	0,65 кг

Варианты исполнения

Марка вентиля / заводской код изделия	Присоединительные размеры (резьбы)		Отличительные особенности конструкции
Марка вентиля / заводской код изделия	вход	выход	Отличительные особенности конструкции
ВБМ-1 /003701	W27,8	G3/4-B	-
ВБМ-1 (исп.03) /003601	W27,8		Латунная заглушка на выходе
ВБМ-1 (исп.06) /003671	W19,2		-
ВБМ-1 (исп.09) /003681			Латунная заглушка на выходе
ВБМ-1 (исп.12) /003941		СП21,8-14 ниток на 1"	Фильтр на входе
ВБМ-1 (исп.15) /003951		СП21,8-14 ниток на 1"	Фильтр на входе, латунная заглушка на выходе
ВБМ-1 (исп.24) /003631	G3/4-B	G3/4-B	Для газопровода (рампы)
ВБМ-1 (исп.27) /003641	W27,8	СП21,8-14 ниток на 1"	-
ВБМ-1 (исп.33) /003651		G3/4-B	Высокий маховичок
ВБМ-1 (исп.36) /003661			Высокий маховичок, латунная заглушка на выходе
ВБМ-1 (исп.39) /003441			Штуцер на входе
ВБМ-1 (исп.40) /003451			Штуцер на входе, латунная заглушка на выходе
ВБМ-1 (исп.41) /003461			Для кислорода
ВБМ-1 (исп.42) /003471	W19,2		Для кислорода
ВБМ-1 (исп.43) /003171	W27,8	СП21,8-14 ниток на 1" левая	Для водорода
ВБМ-1 (исп.44) /003161	W19,2	СП21,8-14 ниток на 1" левая	Для водорода
ВБМ-1 (исп.45) /003891	W27,8	G3/4-B	Имеется предохранительная мембрана

Стандартный комплект поставки

ВБМ-1 вентиль баллонный мембранный.
Техническая документация.

Скачать документацию

ВБМ-1 вентили баллонные мембранные. Паспорт.
