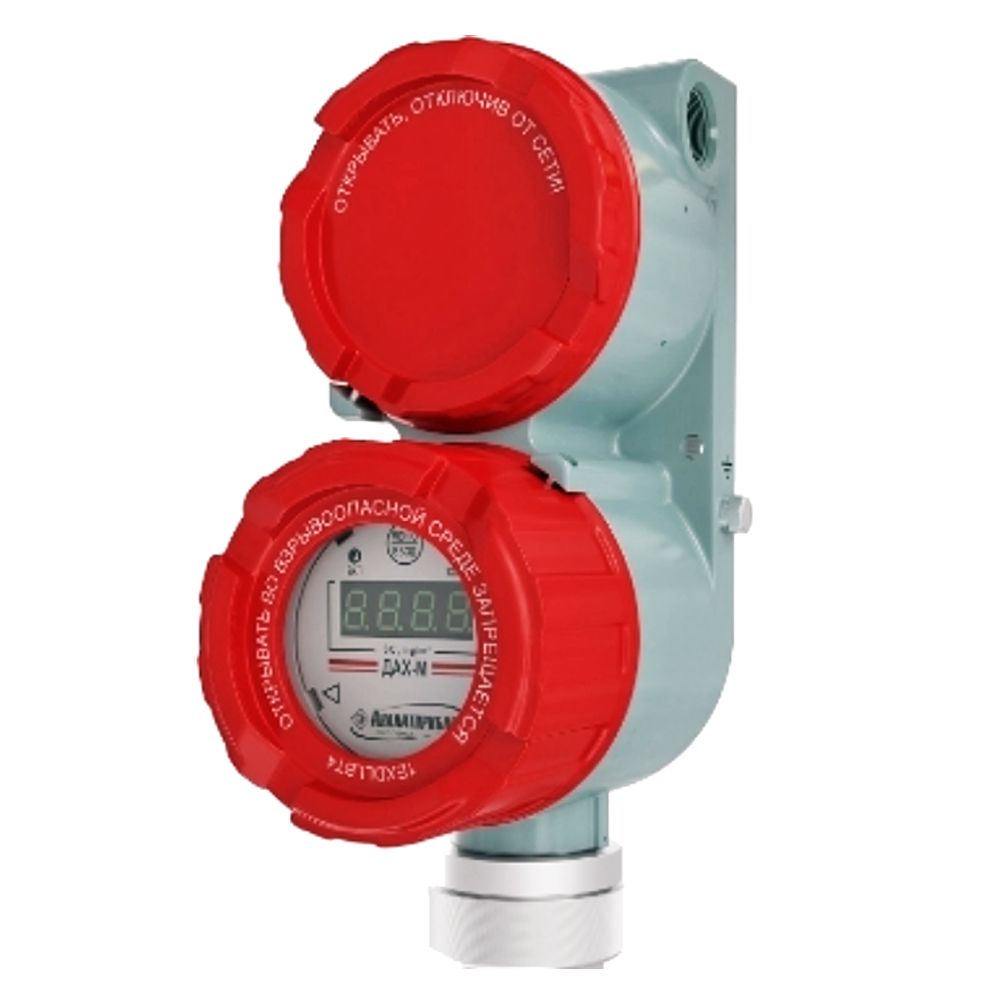

ДАХ-М-09 газоанализаторы стационарные для контроля технологических процессов
Область применения: Технология и промвыбросы/Контроль технологических процессов
Тип: Стационарный/Одноканальный
Количество каналов: 1
Режим работы: Непрерывный
Наименования контролируемых компонентов: CO Углерода оксид (Угарный газ), NO2 Азота диоксид, NO Азота оксид, O2 Кислород, SO2 Серы диоксид (Ангидрид сернистый)
Маркировка взрывозащиты: 1ExdIICT6
Описание
Стационарные газоанализаторы для контроля технологических процессов ДАХ-М-09 предназначены для непрерывных автоматических измерений массовой концентрации одного из вредных веществ объемной доли кислорода (O2), массовой концентрации оксида углерода (СО), диоксида азота (NO2), диоксида серы (SO2), объемной доли или массовой концентрации оксида азота (NO) в технологических процессах.
Материал корпуса ДАХ-М-09 — алюминий.
Область применения ДАХ-М-09: топливосжигающие и технологические установки предприятий теплоэнергетической, металлургической, стекольной, химической и нефтехимической промышленности.
Отличительные особенности ДАХ-М-09:
- Диапазоны измерения предназначены для контроля технологических процессов на производстве.
- Наличие цифрового выхода RS 485 для передачи пороговых значений в АСУТП.
- Наличие функции самодиагностики (выдачи информационных сообщений о возникших неисправностях датчика).
- Длительный срок службы электрохимической ячейки.
- Газоанализаторы ДАХ-М-09 работают совместно с блоками питания и связи.
- Используется во взрывоопасных зонах в составе систем экологического и технологического мониторинга.
Диапазоны измерений
|
Условное наименование |
Физическая величина |
Диапазон измерений |
Участок диапазона измерений |
Пределы допускаемой основной погрешности |
|
ДАХ-М-ХХ-СО–500 |
массовая концентрация, |
0…500 |
0…50 |
Δд = ±8 мг/м3 |
|
50…500 |
Δд = ±(8+0,06·(Свх–50)) мг/м3 |
|||
|
ДАХ-М-ХХ-СО–2000 |
массовая концентрация, |
0…2000 |
0…200 |
Δд = ±20 мг/м3 |
|
200…2000 |
Δд = ±(20+0,1·(Свх–200)) мг/м3 |
|||
|
ДАХ-М-ХХ-СО–5000 |
массовая концентрация, |
0…5000 |
во всем диапазоне |
ʏд = ±4% |
|
ДАХ-М-ХХ-NO–200 |
массовая концентрация, |
0…200 |
0…100 |
Δд = ±10 мг/м3 |
|
100…200 |
Δд = ±(10+0,1·(Свх–100)) мг/м3 |
|||
|
ДАХ-М-ХХ-NO–2000 |
массовая концентрация, |
0…2000 |
0…200 |
Δд = ±20 мг/м3 |
|
200…2000 |
Δд = ±(20+0,1·(Свх–200)) мг/м3 |
|||
|
ДАХ-М-ХХ-NO–0,4 |
объемная доля, % |
0…0,4 |
во всем диапазоне |
ʏд = ±10% |
|
ДАХ-М-ХХ-NO2–100 |
массовая концентрация, |
0…100 |
во всем диапазоне |
ʏд = ±10% |
|
ДАХ-М-ХХ-NO2–200 |
массовая концентрация, |
0…200 |
0…100 |
Δд = ±10 мг/м3 |
|
100…200 |
ʏд = ±10% |
|||
|
ДАХ-М-ХХ-NO2-500 |
массовая концентрация, |
0…500 |
во всем диапазоне |
ʏд = ±15% |
|
ДАХ-М-ХХ-NO2–3000 |
массовая концентрация, |
0…3000 |
во всем диапазоне |
ʏд = ±15% |
|
ДАХ-М-ХХ-SO2–40
|
массовая концентрация, |
0…40 |
0…10 |
Δд= ±2,5 мг/м3 |
|
10…40 |
бд = ±25% |
|||
|
ДАХ-М-ХХ-SO2–200
|
массовая концентрация, |
0…200 |
0…100 |
Δд = ±10 мг/м3 |
|
100…200 |
Δд= ±(10+0,1·(Свх–100)) мг/м3 |
|||
|
ДАХ-М-ХХ-SO2–3000 |
массовая концентрация, |
0…3000 |
во всем диапазоне |
Δд = ±40 мг/м3 |
|
ДАХ-М-ХХ-O2–21
|
объемная доля, % |
0…21 |
0…5 |
Δд = ±0,2% |
|
5…21 |
Δд = ±0,4% |
Технические характеристики
| Принцип работы | Электрохимический |
| Выходные сигналы | HART, RS485, Токовый 4-20 мА |
| Диапазон рабочих температур | +1...+50°С |
| Исполнение по степени защиты | IP66 |
| Габариты | 200х125х315 мм |
| Вес | 4 кг |
