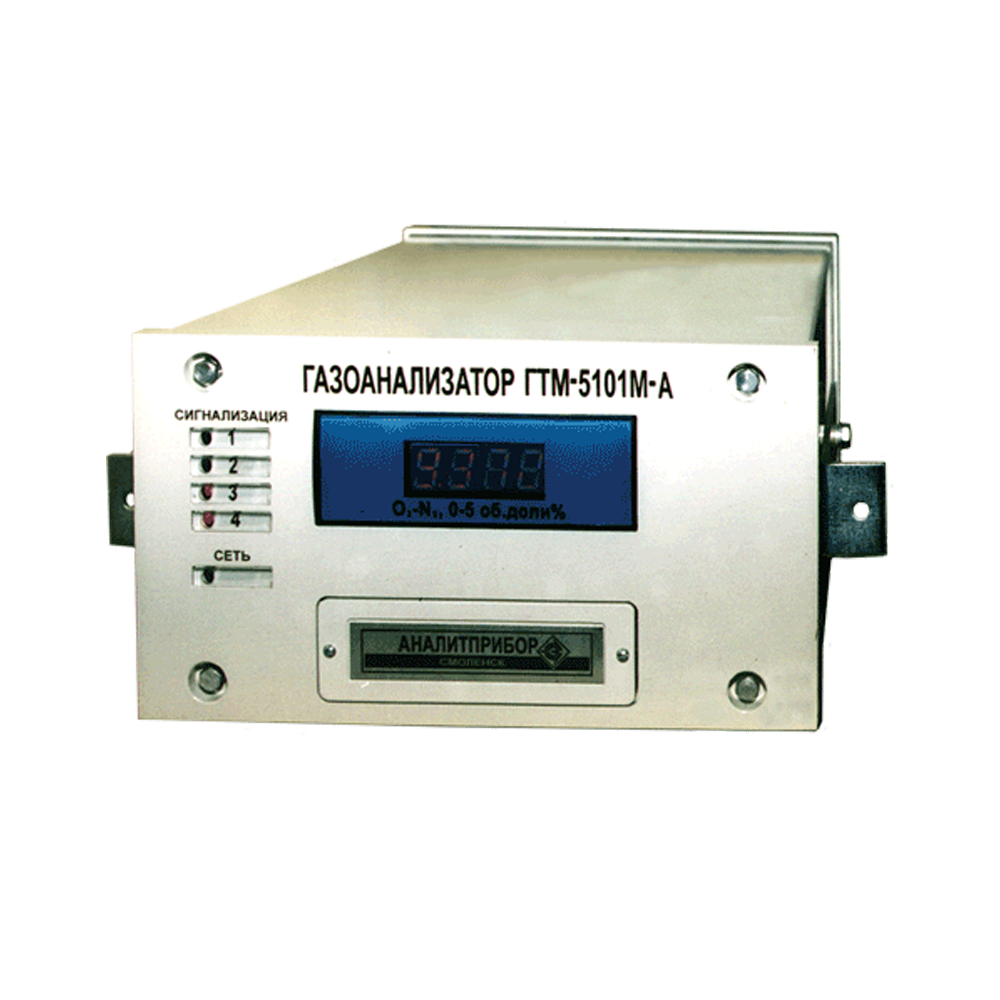

ГТМ-5101М-А стационарный газоанализатор кислорода (атомное исполнение)

Скачать PDF

Область применения: Технология и промвыбросы/Контроль технологических процессов

Тип: Стационарный/Одноканальный

Количество каналов: 1

Режим работы: Непрерывный

Наименования контролируемых компонентов: O2 Кислород

Количество контролируемых компонентов (одним прибором): 1

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Газоанализатор ГТМ-5101М-А предназначается для измерения объемной доли кислорода в технологических газовых смесях (азоте и воздухе).

Область применения промышленного газоанализатора ГТМ-5101М-А: на предприятиях атомной энергетики при контроле технологических процессов.

Функциональные возможности стационарного газоанализатора ГТМ-5101М-М:

Цифровая индикация содержания измеряемого компонента.
Наличие 4 порогов сигнализации.
Коммутация внешних цепей одной группой переключающихся контактов реле при срабатывании сигнализации.
Выдачи информации о концентрации измеряемых компонентов по токовому выходу 0-5 или 4-20 мА (переключаются) и RS232.

Технические характеристики

Диапазоны измерений

O2 Кислород

0-1; 0-2; 0-3; 0-5; 0-10; 0-21; 0-30% об.

Погрешность измерений

O2 Кислород

Предел основной приведенной погрешности ±4%

Пороги сигнализации

4 порога сигнализации в пределах диапазона измерений 5-90%, устанавливаются по согласованию с потребителем (стандартная установка 20, 40, 60, 80% от диапазона измерений).

Принцип работы

Термомагнитный

Способ отбора пробы

Принудительный/Внешний побудитель расхода

Выходные сигналы

RS232, Релейный, Токовый 0-5 мА, Токовый 4-20 мА

Диапазон рабочих температур

+5...+50°С

Исполнение по степени защиты

IP54

Питание

~ 220 В

Габариты

306х370х140 мм

Вес

10 кг

Стандартный комплект поставки

Газоанализатор.
ЗИП.
Ведомость ЗИП.
Эксплуатационная документация.

Дополнительная комплектация, опции

При необходимости по отдельному соглашению может поставляться шкаф-А (ИБЯЛ.301442.006), предназначение которого - размещение вспомогательного и газоаналитического оборудования, подводки линий питания оборудования переменным током с установкой автоматической защиты, пневматических соединений, воздушного охлаждения установленных агрегатов с помощью встроенных вентиляторов. Исполнение шкафа определяется конструкцией.

Для проверки газоанализаторов по отдельному заказу поставляются два четырехлитровых баллона с измеряемым компонентом.

Скачать документацию

ГТМ-5101М-А стационарный газоанализатор кислорода (атомное исполнение). Руководство по эксплуатации.

ГТМ-5101М-А стационарный газоанализатор кислорода (атомное исполнение). Монтажный чертеж.
