ГТВ-1101ВЗ-А газоанализаторы водорода стационарные взрывозащищенные в атомном исполнении

ГТВ-1101ВЗ-А газоанализаторы водорода стационарные взрывозащищенные в атомном исполнении

Скачать PDF

Область применения: Технология и промвыбросы/Контроль технологических процессов

Тип: Стационарный/Многоканальный

Количество каналов: 4

Режим работы: Непрерывный

Наименования контролируемых компонентов: H2 Водород

Количество контролируемых компонентов (одним прибором): 1

Маркировка взрывозащиты: 1ExdIICT6

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Газоанализатор ГТВ-1101ВЗ-А предназначается для для измерения объемной доли водорода в технологических газовых смесях (азоте и воздухе).

Область применения газоанализатора ГТВ-1101ВЗ-А: атомная энергетика - контроль объемной доли водорода в атмосфере при технологических процессах.

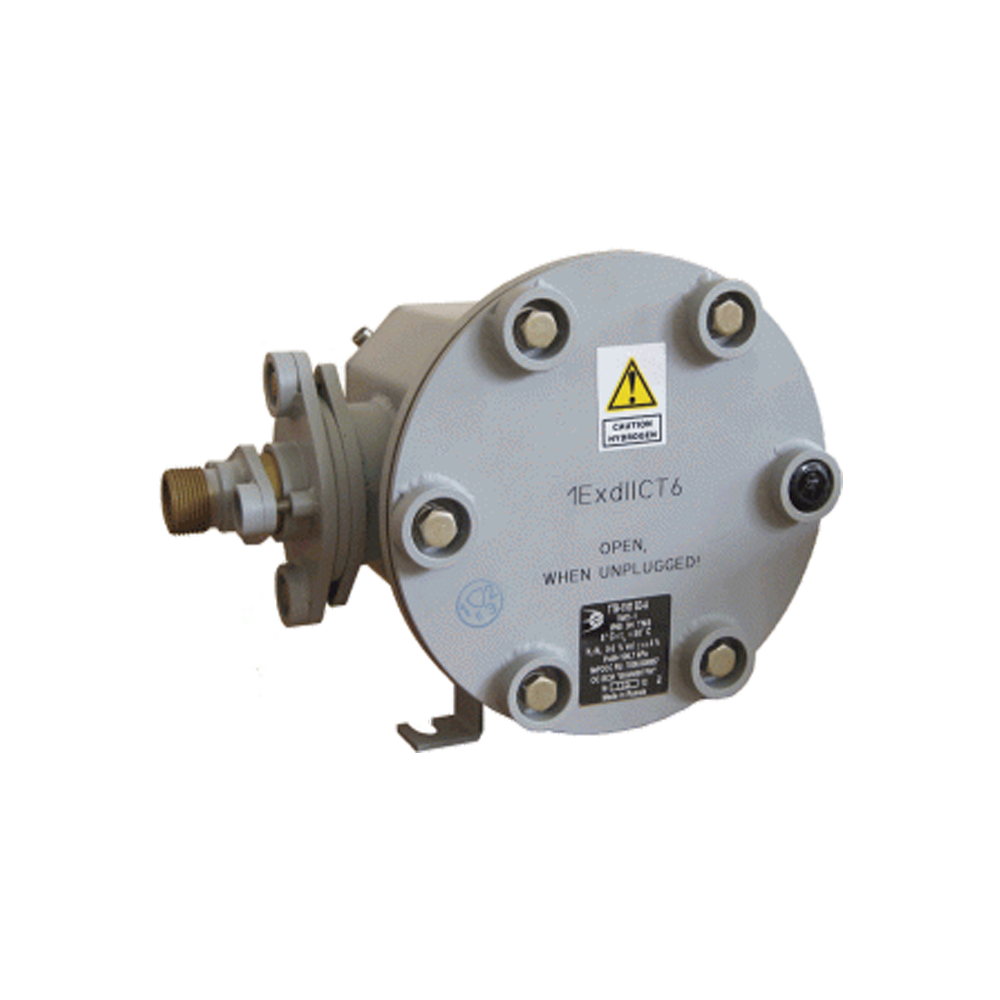

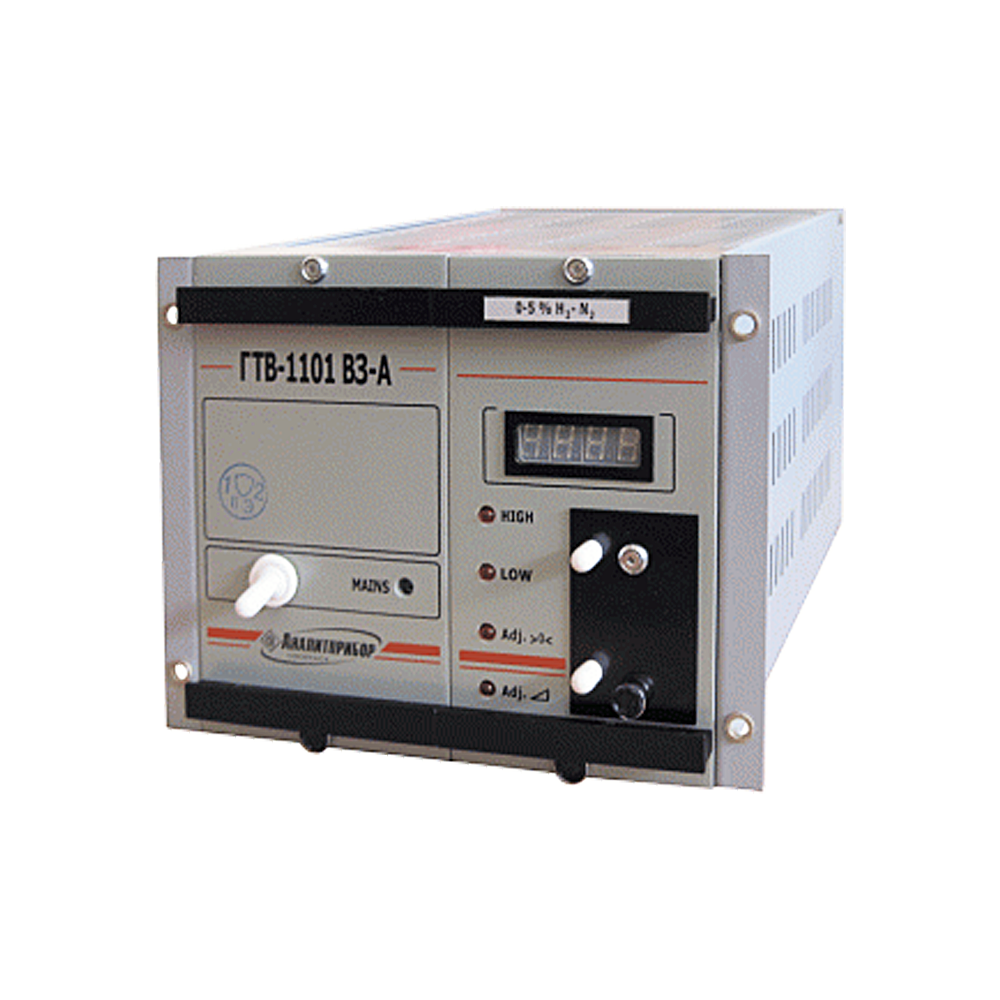

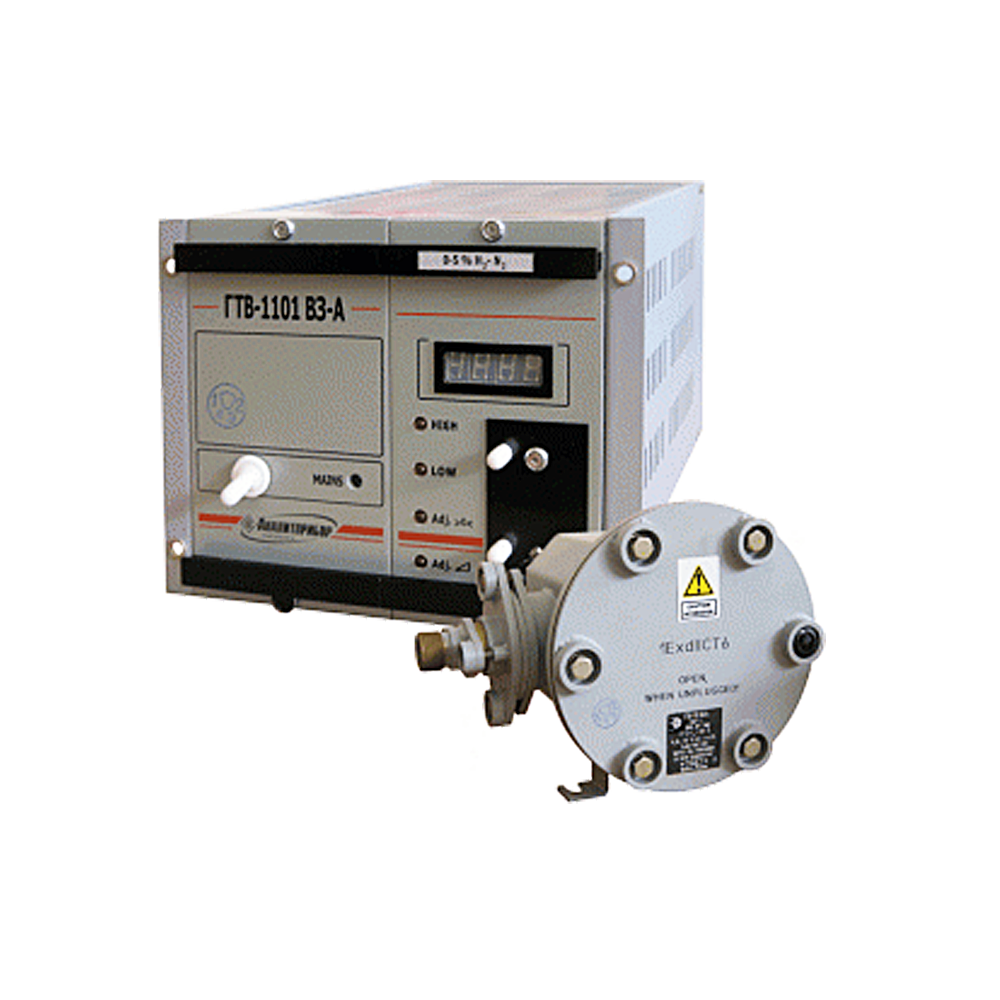

Промышленный газоанализатор ГТВ-1101В3-А имеет блочно-модульную конструкцию, состоящую из преобразователя измерительного (ПИ) и выносных преобразователей первичных (ПИП), расстояние между которыми не более 300 метров. В зависимости от исполнения газоанализатор может иметь от 1-го до 4-х каналов измерения. Преобразователь первичный (датчик) имеет взрывозащищенное исполнение "Взрывонепроницаемая оболочка" по ГОСТ 22782.6-81 и может эксплуатироваться во взрывоопасных зонах класса В-1, В-1а, В-1б, маркировка по взрывозащите 1ExdIICT6. Преобразователь измерительный имеет общепромышленное исполнение и эксплуатируется в невзрывоопасных помещениях.

Технические характеристики

Диапазоны измерений

H2 Водород	0-1; 0-2; 0-3;0-5; 0-20% об. - в азоте
H2 Водород	0-1; 0-2; 0-3% об. - в воздухе

Погрешность измерений

H2 Водород	Предел основной приведенной погрешности ±4%
H2 Водород	Предел основной приведенной погрешности ±4%

Пороги сигнализации

2 порога сигнализации в пределах диапазона измерений 5-90%, устанавливаются по согласованию с потребителем (стандартная установка 20, 40, 60, 80% от диапазона измерений).

Принцип работы

Термокондуктметрический

Способ отбора пробы

Диффузионный (конвекционный), Принудительный/Внешний побудитель расхода

Выходные сигналы

Релейный, Токовый 0-5 мА, Токовый 4-20 мА

Диапазон рабочих температур

+5...+50°С

Исполнение по степени защиты

IP20, IP65

Питание

~ 220 В

Габариты

260х200х195 мм - датчик;

285х210х160 мм - одноканальный измерительный блок;

285х300х160 мм - двухканальный измерительный блок;

285х400х160 мм - трехканальный измерительный блок;

285х480х160 мм - четрырехканальный измерительный б

Вес

10 кг - датчик;

5 кг - одноканальный измерительный блок;

6 кг - двухканальный измерительный блок;

7 кг - трехканальный измерительный блок;

8 кг - четрырехканальный измерительный блок

Стандартный комплект поставки

Газоанализатор.
ЗИП.
Ведомость ЗИП.
Эксплуатационная документация.

Дополнительная комплектация, опции

Шкаф-А (ИБЯЛ.301442.006), предназначение которого - размещение вспомогательного и газоаналитического оборудования, подводки линий питания оборудования переменным током с установкой автоматической защиты, пневматических соединений, воздушного охлаждения установленных агрегатов с помощью встроенных вентиляторов. Исполнение шкафа определяется конструкцией.

Для проверки газоанализаторов по отдельному заказу поставляются два четырехлитровых баллона с измеряемым компонентом.

Скачать документацию

ГТВ-1101ВЗ-А газоанализаторы водорода стационарные взрывозащищенные в атомном исполнении. Руководство по эксплуатации.
