ТДК-3М ОКСИМЕСС анализаторы кислорода в дымовых газах

Скачать PDF

Область применения: Технология и промвыбросы/Контроль технологических процессов

Тип: Стационарный/Одноканальный

Режим работы: Непрерывный

Наименования контролируемых компонентов: O2 Кислород

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Описание

Погружной твердоэлектролитный анализатор кислорода ТДК-3М ОКСИМЕСС предназначается для постоянного измерения объемной концентрации кислорода в отходящих газах котельных установок объектов теплоэнергетики, воздушно-кислородных средах, в защитных инертных средах.

Особенности:

  • В анализаторе кислорода ТДК-3М имеется блок генерирования унифицированного выходного сигнала, что позволяет интегрировать анализатор в автоматизированные системы управления технологическими процессами.
  • Преимуществами анализатора ТДК-3М являются устойчивая надежная работа во влажных, сильно запыленных, содержащих окислы серы газообразных средах, простота в монтаже, эксплуатации, обслуживании и поверке.
  • Измерительная ячейка с низкой рабочей температурой (570°С), что дает возможность существенно продлить срок эксплуатации газоанализатора, особенно в газах, в которых содержатся окислы серы.
  • Эффективный фильтр, который обеспечивает бесперебойную работу прибора в средах с любой степенью запыленности на протяжении всего периода службы промышленного анализатора без необходимости его чистки или замены.

Технические характеристики

Диапазоны измерений
O2 Кислород 0-100% об.
Погрешность измерений
O2 Кислород Предел допускаемой погрешности ±2% (относительная)
Принцип работы Электрохимический
Способ отбора пробы Принудительный/Внешний побудитель расхода
Выходные сигналы Токовый 0-5 мА, Токовый 4-20 мА
Диапазон рабочих температур +30...+90°С (в месте установки погружного зонда); +5...+50°С (в месте установки вторичного преобразователя)
Питание ~ 220 В
Габариты 260х212х98 мм (вторичный преобразователь); 150х80х40 мм (микрокомпрессор)
Вес 3,7 кг (вторичный преобразователь); 2 кг (монтажная труба); 0,7 кг (микрокомпрессор); 1,6 кг (зонд для монтажа в шунтовой трубе); 4-5 кг (зонд для монтажа в газоходе)

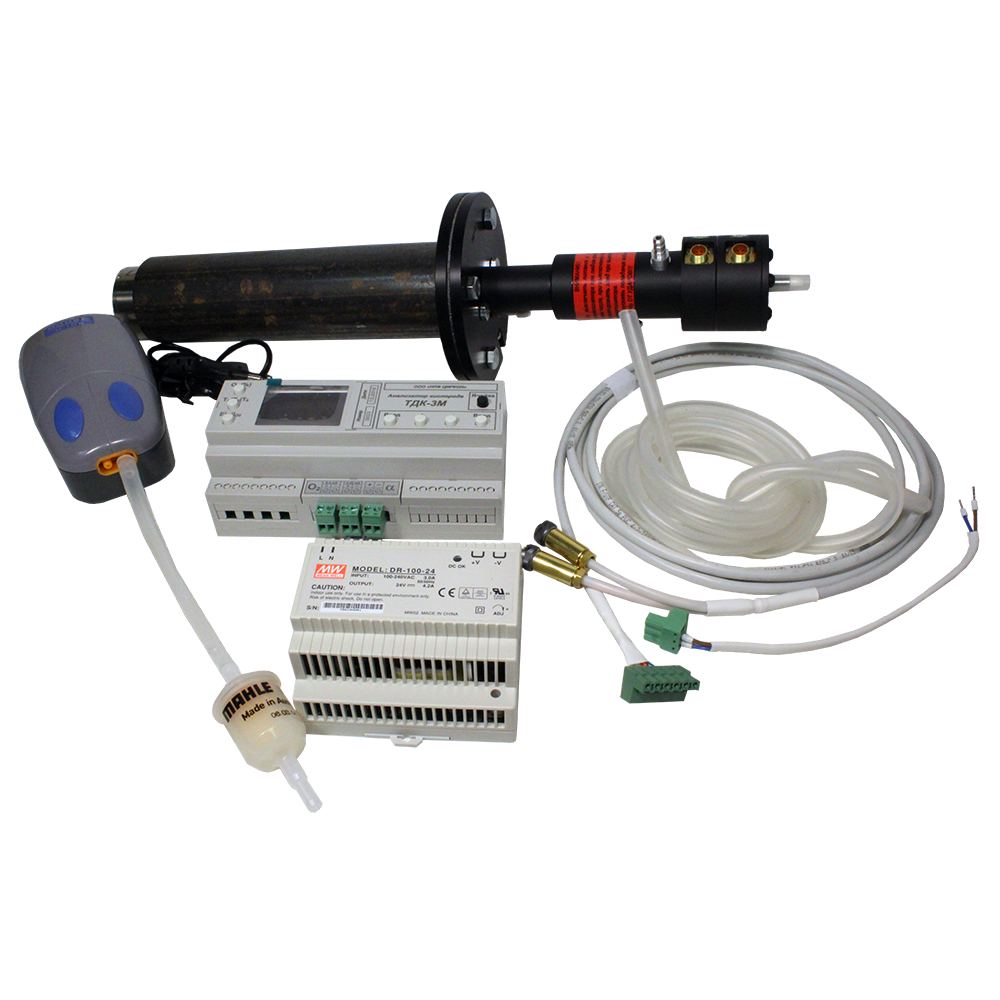

Стандартный комплект поставки

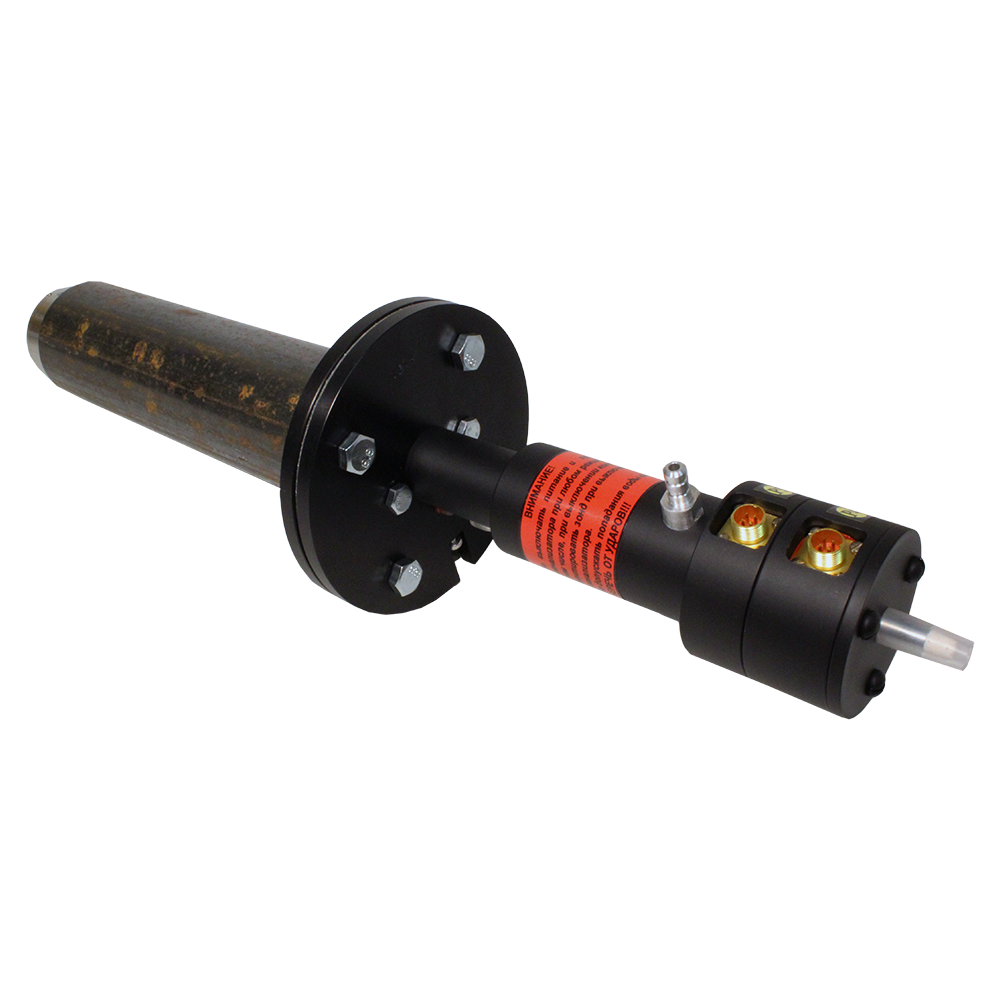

  • Погружной кислородный зонд.

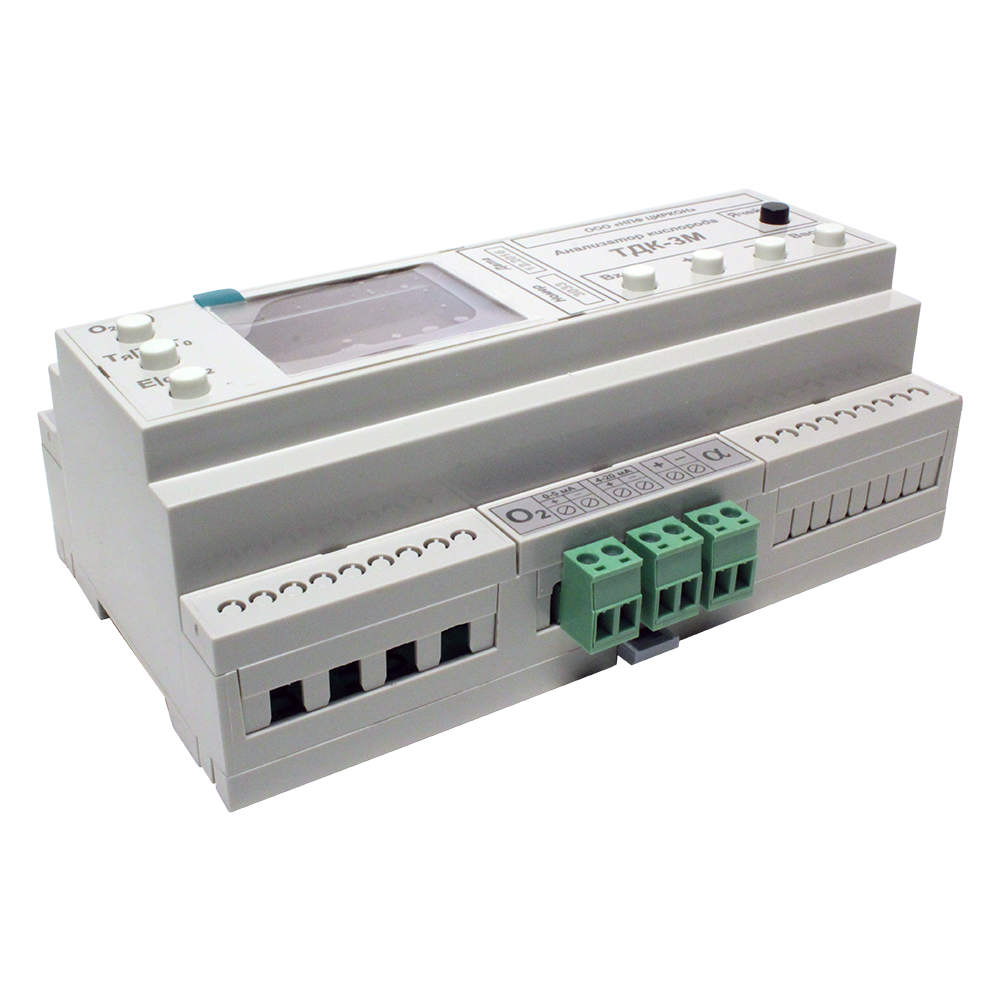

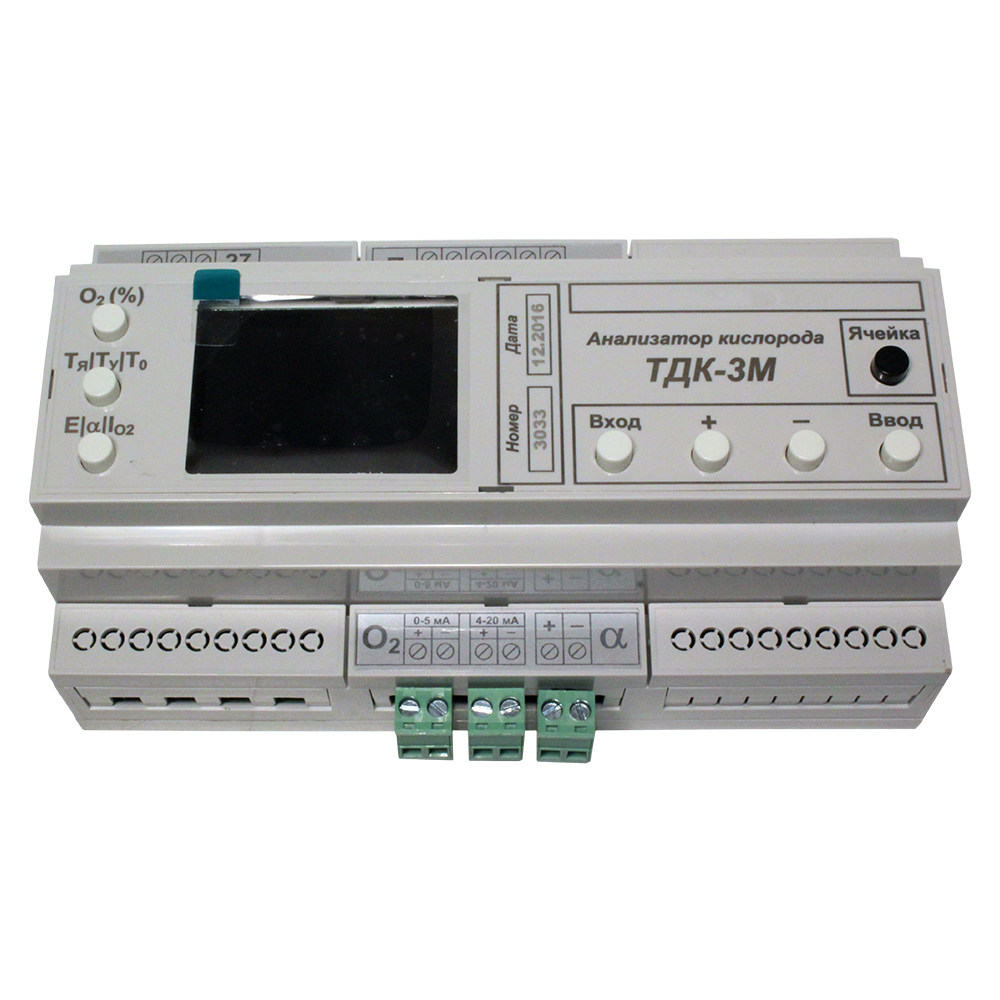

  • Вторичный преобразователь.
  • Кабель соединительный.
  • Розетка для подключения сети.
  • Розетка для подключения токового выхода.

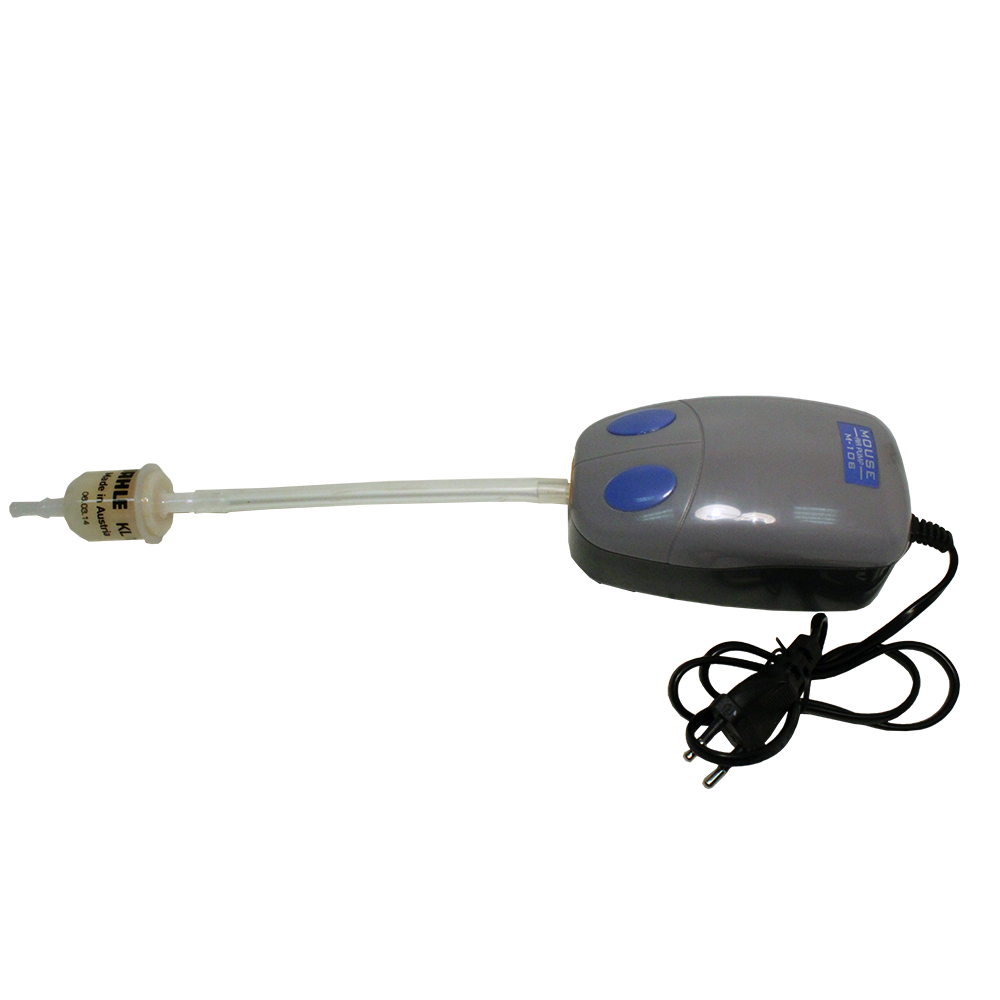

  • Микрокомпрессор.
  • Монтажная труба зонда с фланцем.
  • Герметизирующая прокладка из паронита.
  • Болт с гайкой для крепления зонда.
  • Техническое описание и инструкция по эксплуатации.
  • Паспорт.
