ПГА газоанализаторы портативные

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ

Тип: Портативный (индивидуальный)

Режим работы: Непрерывный

Наименования контролируемых компонентов: C1-C10 Углеводороды алифатические предельные (по гексану), C3H8 Пропан, CH4 Метан, CO2 Углерода диоксид (Двуокись углерода, углекислый газ), CO Углерода оксид (Угарный газ), H2 Водород, H2S Дигидросульфид (Сероводород), NH3 Аммиак, NO2 Азота диоксид, O2 Кислород, SO2 Серы диоксид (Ангидрид сернистый)

Количество контролируемых компонентов (одним прибором): 3

Маркировка взрывозащиты: 0ExiasIICT4

Цена (без учета НДС): 38500,00-79240,00 руб.

Описание

Газоанализаторы инфракрасные ПГА предназначаются для измерения объемной доли кислорода, метана, диоксида углерода, пропана, водорода и массовой концентрации сероводорода, оксида углерода, диоксида серы, аммиака, диоксида азота, а также суммы предельных углеводородов C2-C10 и CH4(метана) в атмосфере рабочей зоны. Σ(C2-C10) - суммарное содержание предельных углеводородов: этана С2Н6, пропана С3Н8, бутана С4Н10, пентана С5Н12, гексана С6Н14, гептана С7Н16, октана С8Н18, нонана С9Н20, декана С10Н22.

Области применения портативных газоанализаторов ПГА:

  • Взрывоопасные зоны помещений и наружных установок согласно нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.
  • Сертифицированы для эксплуатации в подземных выработках рудников, шахт и в их наземных постройках, опасных по горючей пыли и/или рудничному газу.

Особенности газоанализаторов ПГА:

  • Обеспечивают звуковую и световую аварийную и предупредительную сигнализацию по двум установленным уровням. При помощи кнопок на передней панели прибора заказчик может самостоятельно переустановить пороги сигнализации.
  • Отбор пробы осуществляется внешним ручным или встроенным электрическим заборным устройством (поставляется по доп. заказу).
  • Применение уникальных оптических датчиков в газоанализаторах ПГА обеспечивает:
    • Высокую стабильность нуля.
    • Невосприимчивость к воздействию концентрационных перегрузок, агрессивных сред, содержащих соединения фтора, хлора, серы, фосфора, азота, тетраэтилсвинца и пр.
    • Высокую для портативных приборов селективность, чувствительность, малую погрешность и широкий диапазон измерений.

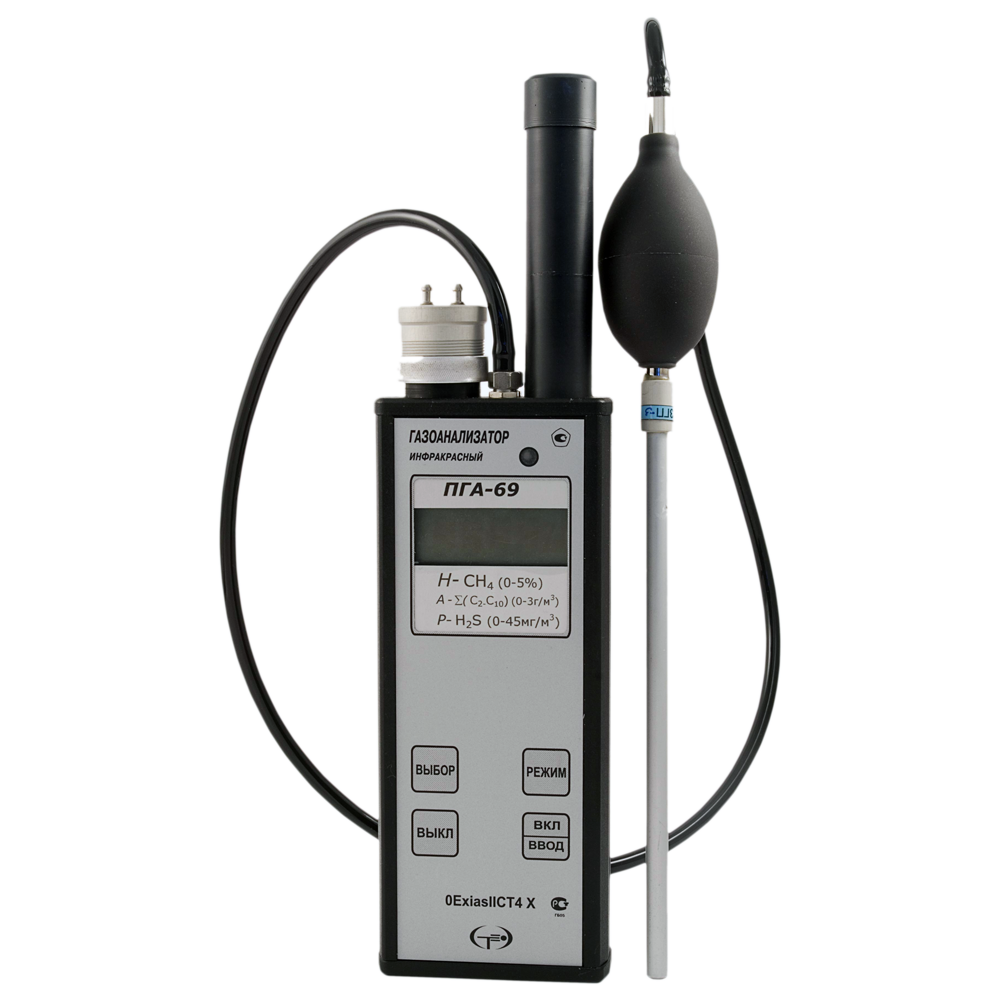

Конструктивно портативный газоанализатор ПГА выполнен одноблочным, в металлическом корпусе. Внутри корпуса размещены плата управления, датчики и аккумуляторный блок. Предусмотрена возможность установки двух оптических инфракрасных (каналы 1 и 2) и одного электрохимического (канал 3) датчиков.

Во время работы газоанализатор ПГА выдает следующие сигналы:

  • Прерывистый звуковой и световой сигналы предупредительной сигнализации при достижении 1 порога сигнализации.
  • Непрерывный звуковой и световой сигналы аварийной сигнализации при превышении 2 порога сигнализации.
  • Высвечивается мерцающий символ «-», когда значение напряжения на аккумуляторной батарее понизится ниже допустимого.
  • Высвечивается мерцающий символ «%» при выходе температуры за пределы рабочего диапазона прибора.
  • При работе встроенного микрокомпрессора на цифровом табло в мерцающем режиме засвечиваются символы «А, Н, L, P».

Технические характеристики

Диапазоны измерений
CH4 Метан 0–5% об.
C3H8 Пропан 0–2% об.
CO2 Углерода диоксид (Двуокись углерода, углекислый газ) 0–2% об.
O2 Кислород 0–30% об.
H2 Водород 0–5% об.
CO Углерода оксид (Угарный газ) 0–120 мг/м3
H2S Дигидросульфид (Сероводород) 0–45 мг/м3
SO2 Серы диоксид (Ангидрид сернистый) 0–50 мг/м3
NO2 Азота диоксид 0–20 мг/м3
NH3 Аммиак 0–70 мг/м3
C1-C10 Углеводороды алифатические предельные (по гексану) 0–3 мг/м3
CH4 Метан 0–7 г/м3 (контроль ПДК)
Погрешность измерений
CH4 Метан ±5% (приведенная)
C3H8 Пропан ±5% (приведенная)
CO2 Углерода диоксид (Двуокись углерода, углекислый газ) ±5% (приведенная)
O2 Кислород ±5% (приведенная)
H2 Водород ±(0,2+0,04Сх)% об. (абсолютная), Сх - концентрация компонента.
CO Углерода оксид (Угарный газ) ±25% (относительная)
H2S Дигидросульфид (Сероводород) ±25% (относительная)
SO2 Серы диоксид (Ангидрид сернистый) ±25% (относительная)
NO2 Азота диоксид ±25% (относительная)
NH3 Аммиак ±25% (относительная)
C1-C10 Углеводороды алифатические предельные (по гексану) ±(0,03+0,15Сх) г/м3 (абсолютная)
CH4 Метан ±(0,07+0,05Сх) г/м3 (абсолютная)
Пороги сигнализации

Два порога сигнализации по каждому измеряемому компоненту. Стандартные установки:

  • По метану - 1,00% об. и 2,5% об. (при контроле ДВК) или 3,5 г/м3 (0,5 ПДК) и 7,0 г/м3 (ПДК) (при контроле ПДК).
  • По пропану - 0,5% об. и 1% об.
  • По оксиду углерода - 20 мг/м3 (1 ПДК) и 100 мг/м3 (5 ПДК).
  • По диоксиду углерода - 0,5% об. и 1,0% об.
  • По сероводороду - 10 мг/м3 (1 ПДК) и  40 мг/м3 (4 ПДК).
  • По диоксиду азота  - 2 мг/м3 (1 ПДК) и 10 мг/м3 (5 ПДК).
  • По диоксиду серы - 10 мг/м3 (1 ПДК) и 30 мг/м3 (3 ПДК).
  • По кислороду - 19,5% об. и 18,5% об.  (на понижение, недостаток кислорода).
  • По водороду - 1,0% об. и 2 ,0% об.
  • По аммиаку - 20 мг/м3 (1 ПДК) и 60 мг/м3 (3 ПДК).
  • По сумме углеводородов  - 0,3 г/м3 (1 ПДК) и 1,5 г/м3 (5 ПДК).
Принцип работы Электрохимический, оптический
Способ отбора пробы Диффузионный (конвекционный), Принудительный/Внешний побудитель расхода, Принудительный/Встроенный побудитель расхода
Диапазон рабочих температур -30...+35°С
Исполнение по степени защиты IP54
Питание = 3,6 В
Габариты 85х35х270 мм
Вес 800 г

Варианты исполнения

 Оптические датчики

Электрохимический датчик, 3 канал

1 канал

2 канал

нет

О2

CO

H2S

SO2

NO2

NH3

H2

CH4

2

ПГА-1

ПГА-7

ПГА-13

ПГА-19

ПГА-25

ПГА-31

ПГА-37

ПГА-43

CH4

C3H8

ПГА-2

ПГА-8

ПГА-14

ПГА-20

ПГА-26

ПГА-32

ПГА-38

ПГА-44

C3H8

2

ПГА-3

ПГА-9

ПГА-15

ПГА-21

ПГА-26

ПГА-33

ПГА-39

ПГА-45

CH4

-

ПГА-4

ПГА-10

ПГА-16

ПГА-22

ПГА-27

ПГА-34

ПГА-40

ПГА-46

C3H8

-

ПГА-5

ПГА-11

ПГА-17

ПГА-23

ПГА-28

ПГА-35

ПГА-41

ПГА-47

2

-

ПГА-6

ПГА-12

ПГА-18

ПГА-24

ПГА-29

ПГА-36

ПГА-42

ПГА-48

Σ(C2-C10)

-

ПГА-49

ПГА-55

ПГА-61

ПГА-67

ПГА-73

ПГА-79

ПГА-85

ПГА-91

CH(ПДК)

-

ПГА-50

ПГА-56

ПГА-62

ПГА-68

ПГА-74

ПГА-80

ПГА-86

ПГА-92

Σ(C2-C10)

CH4

ПГА-51

ПГА-57

ПГА-63

ПГА-69

ПГА-75

ПГА-81

ПГА-87

ПГА-93

Σ(C2-C10)

2

ПГА-52

ПГА-58

ПГА-64

ПГА-70

ПГА-76

ПГА-82

ПГА-88

ПГА-94

CH(ПДК)

CH4

ПГА-53

ПГА-59

ПГА-65

ПГА-71

ПГА-77

ПГА-83

ПГА-89

ПГА-95

CH(ПДК)

2

ПГА-54

ПГА-60

ПГА-66

ПГА-72

ПГА-78

ПГА-84

ПГА-90

ПГА-96

Стандартный комплект поставки

  • Газоанализатор ПГА.
  • Паспорт.
  • Методика поверки.
  • Комплект принадлежностей:
    • Ручное устройство отбора пробы.
    • Калибровочная камера.
    • Зарядное устройство.

Дополнительная комплектация, опции

  • Встроенный микрокомпрессор.
  • Фильтр пылевой.
