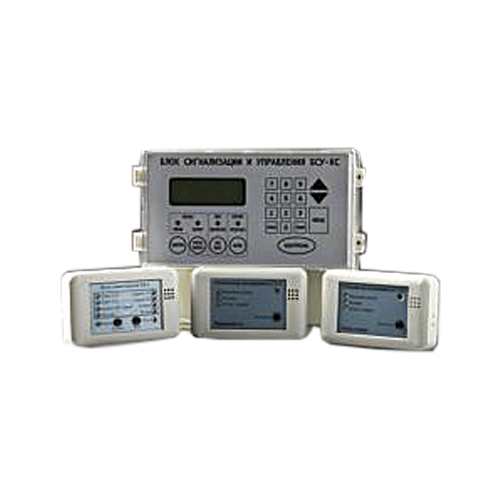

САКЗ-МК-3С системы автоматического контроля загазованности сетевые

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ

Тип: Стационарный/Многоканальный

Количество каналов: 62

Режим работы: Непрерывный

Наименования контролируемых компонентов: CH4 Метан, CO Углерода оксид (Угарный газ), Газ природный

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу pуб.

Описание

Система автоматического контроля загазованности сетевая САКЗ-МК-3С предназначена для непрерывного автоматического контроля содержания опасных концентраций углеводородного газа (природного или метана), паров сжиженных углеводородов и/или оксида углерода (далее СО) в атмосфере помещений потребителей газа.
Система служит для:

  • Контроля срабатывания датчиков аварийных параметров котельной.
  • Контроля срабатывания датчиков аварий технологического оборудования.
  • Контроля срабатывания датчиков пожарной и охранной сигнализации.
  • Оповещения персонала световыми и звуковым сигналами при возникновении опасных концентраций СН4 (СУГ) и СО, срабатывании датчиков, а также для управления запорным клапаном газоснабжения и внешним исполнительным устройством (например, вентиляцией).

Особенности САКЗ-МК-3С:

  • Cветовая индикация включенного состояния.
  • Звуковая и световая индикации, вывод информации на ЖКИ при:
    • Загазованности, превышающей установленные значения.
    • Срабатывании датчиков аварийных параметров котельной «АВАРИЯ 1», «АВАРИЯ 2».
    • Срабатывании датчиков аварий технологического оборудования «АВАРИЯ 3» – «АВАРИЯ 18».
    • Срабатывании датчиков пожарной и охранной сигнализаций.
    • Закрытом состоянии клапана.
    • Потере связи между БСУ-КС и сигнализаторами, клапаном, пультом ПД-С.
    • Отказе любого сигнализатора загазованности или клапана.
    • Неисправности системы.
  • Закрытие клапана (клапанов) при:
    • Загазованности, превышающей значение «ПОРОГ 2»*.
    • Срабатывании датчиков аварийных параметров котельной «АВАРИЯ 1», «АВАРИЯ 2».
    • Срабатывании датчиков пожарной сигнализации.
    • Отключении электроэнергии.
    •  Нажатии кнопки «КЛАПАН ЗАКРЫТЬ».

Примечание.  *При соответствующей конфигурации сигнализаторов и БСУ-КС возможно закрытие клапана при загазованности, превышающей значение «ПОРОГ 1».

Сохранение в БСУ-КС в журнале регистрации информации о:

  • Срабатывании сигнализаторов загазованности.
  • Срабатывании датчиков аварийных параметров котельной «АВАРИЯ 1», «АВАРИЯ 2».
  • Авариях технологического оборудования.
  • Срабатывании пожарной и охранной сигнализаций.

Возврат системы после срабатывания в исходное состояние при нажатии последовательно на кнопки «КОНТРОЛЬ» и «ОТМЕНА» на БСУ-КС после устранения причины аварии.

  • Cрабатывание выходных реле при:
    • Загазованности, превышающей установленные значения.
    • Закрытом клапане.
    • Срабатывании датчиков аварийных параметров котельной «АВАРИЯ 1», «АВАРИЯ 2».
    • Авариях технологического оборудования.
  • Постоянная самодиагностика системы.

Максимальное количество сигнализаторов в системе не должно превышать 62.

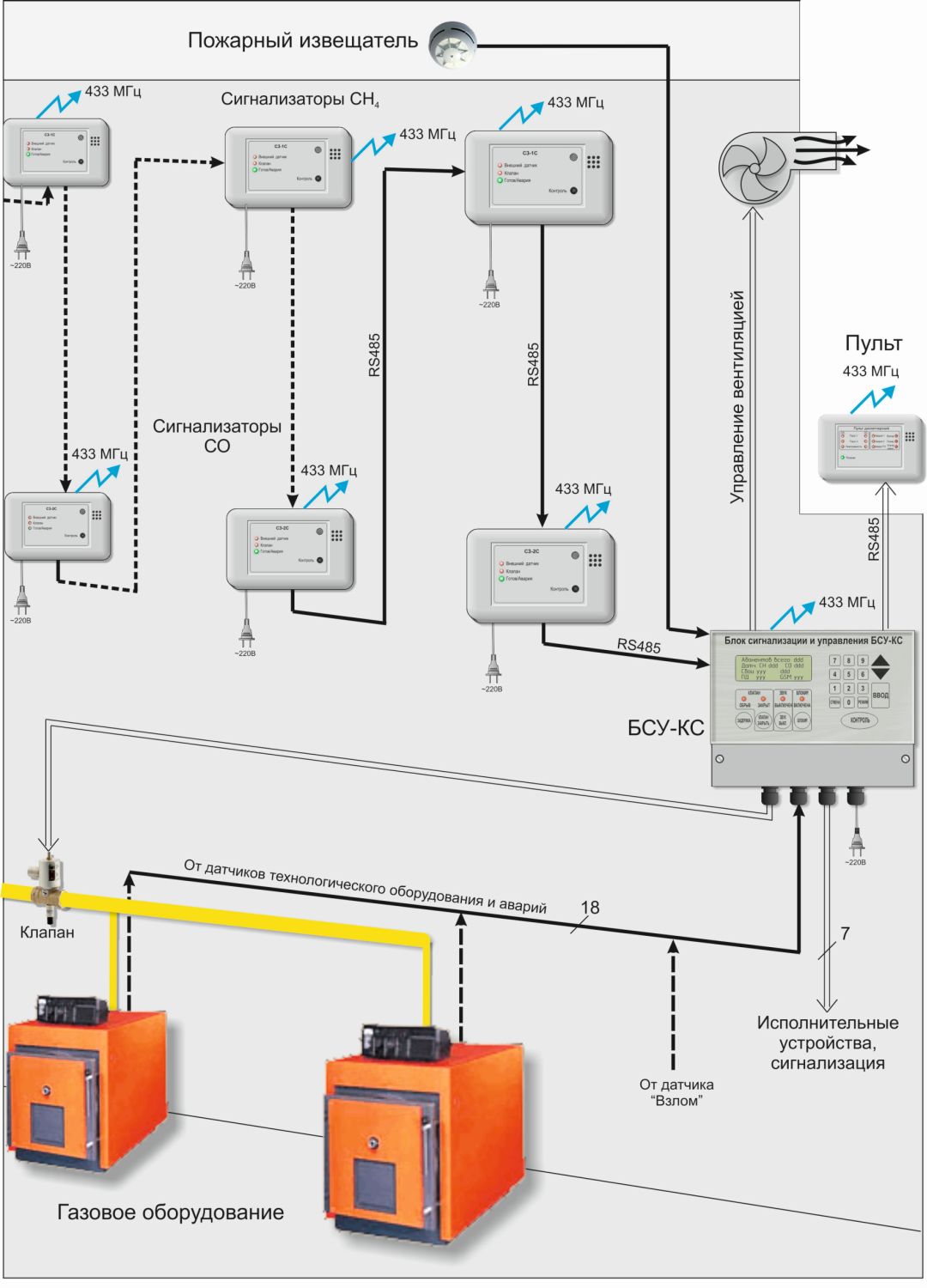

Схема подключения САКЗ-МК-3С:

САКЗ-МК-3С система автоматического контроля загазованности сетевая

Технические характеристики

Пороги сигнализации

Концентрация метана, вызывающая срабатывание системы 1-ый порог 10 ±5% НКПР, 2-ой порог 20 ±5% НКПР.

Концентрация оксида углерода, вызывающая срабатывание системы 1-ый порог 20 мг/м3, 2-ой порог 100 мг/м3

Принцип работы Полупроводниковый
Способ отбора пробы Диффузионный (конвекционный)
Выходные сигналы RS485
Климатическое исполнение УХЛ4.2
Диапазон рабочих температур -10...+50°С
Исполнение по степени защиты IP54
Питание ~ 220 В

Структура обозначения, пример заказа

САКЗ–МК–3С
КЗЭУГ
20
НД
СУГ
ТУ 4215-107-96941919-2009

Обозначение технических условий

Исполнение с сигнализаторами на сжиженный газ

Исполнение клапана: НД – номинальное давление 0,1 МПа (1,0 кгс/см2); СД – номинальное давление 0,4 МПа (4,0 кгс/см2)

Номинальный диаметр клапана: КЗЭУГ – 15, 20, 25, 32, 40, 50; КЗГЭМ-У – 25, 32, 40, 50, 65, 80, 100, 150

Тип клапана с импульсным управлением: КЗЭУГ или КЗГЭМ-У

Название системы

Стандартный комплект поставки

  • Сигнализатор загазованности природным газом типа СЗ-1-2С , или сжиженным – СЗ-3-2С.
  • Сигнализатор загазованности оксидом углерода типа СЗ-2С.
  • Блок сигнализации и управления БСУ-КС.
  • Диспетчерский пульт ПД-С.
  • Запорный газовый клапан с электромагнитным управлением.
  • Кабель клапана.
  • Руководство по эксплуатации.

Дополнительная комплектация, опции
