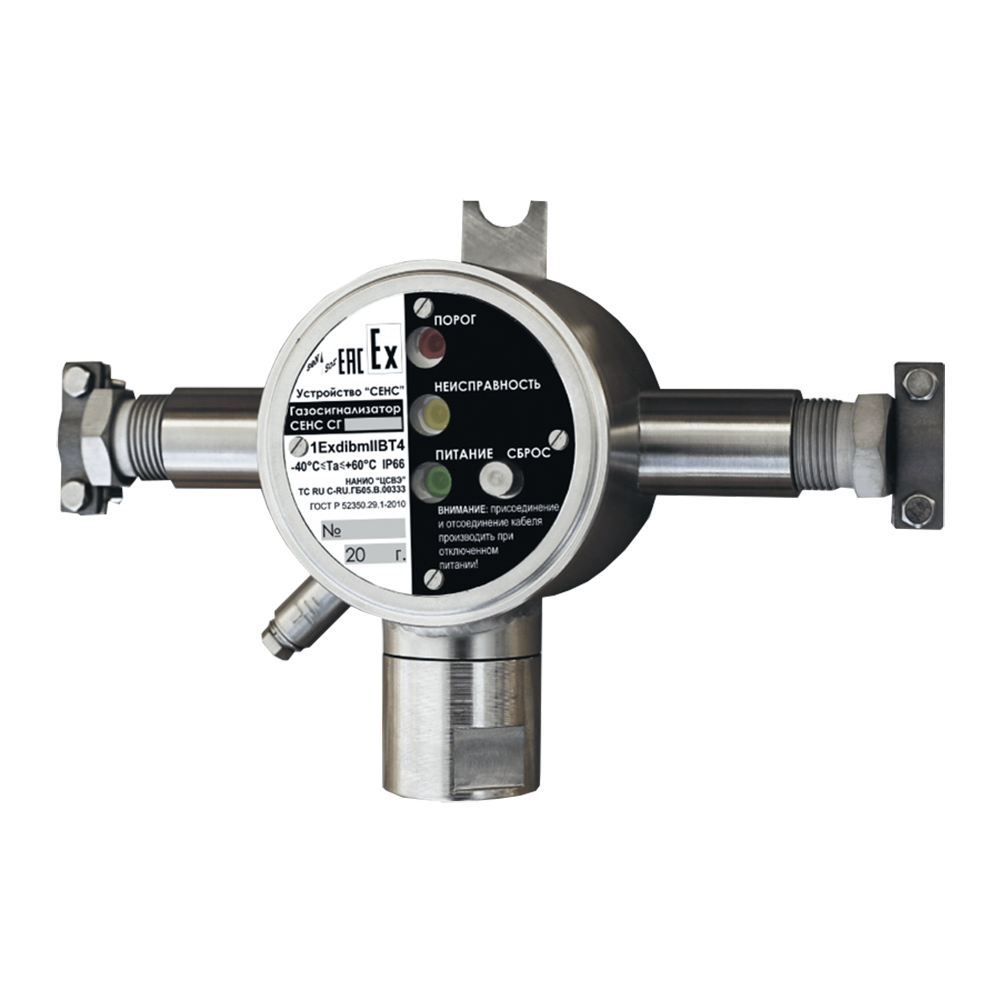

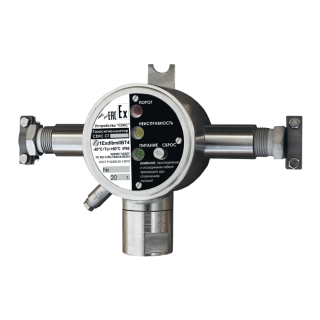

СЕНС-СГ газоанализаторы стационарные оптические

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов

Тип: Стационарный/Одноканальный

Режим работы: Непрерывный

Наименования контролируемых компонентов: C3H8 Пропан, C4H10 Бутан, C5H12 Пентан, C6H14 Гексан, CH4 Метан, Сумма горючих газов

Количество контролируемых компонентов (одним прибором): 1

Маркировка взрывозащиты: 1ExdibIIBТ4

Описание

Газоанализатор СЕНС-СГ предназначен для авто­ма­ти­чес­кого, непре­рыв­ного изме­рения довзры­во­опасной концентрации горючих газов и паров нефте­про­дуктов в воздухе рабочей зоны поме­щений и открытых площадок.

Стационарный газоанализатор СЕНС-СГ применяется в составе системы измерительной «СЕНС» (СИ СЕНС), и обеспечивает дистанционный контроль загазованности с включением световых, звуковых сигналов, управленим исполнительными механизмами аварийной защиты. Вывод инфор­мации об изме­ренной величине концен­трации осуществляется по цифро­вому после­до­ва­тель­ному интерфейсу линии СЕНС (протокол СЕНС).

В газосигнализаторе СЕНС-СГ применяется сменный опти­чес­кий датчик газа, заме­ня­е­мый после окон­чания срока его службы (8 лет).

Принцип работы оптического газо­сиг­на­ли­за­тора СЕНС-СГ  основан на погло­щении опре­де­ля­е­мыми газами излу­чения в инфра­красной части спектра и после­ду­ющим прео­бра­зо­ва­нием изме­ренной концен­трации газа или паров в цифровой сигнал.

Газосигнализатор имеет два кабельных ввода, что позво­ляет включать до 127 газо­си­гна­ли­за­торов в одну линию СЕНС, соединяя их как между собой, так и с другими устрой­ствами СЕНС одним кабелем, образуя единую систему аварийной защиты объекта на основе СИ СЕНС. Корпус газо­си­гна­ли­за­тора выполнен из корро­зи­он­но­стойкой стали 12Х18Н10Т.

Дистанци­онный контроль зага­зо­ван­ности может осущест­вляться с помощью много­ка­нальных сигна­ли­за­торов: цифровых, типа МС-К-500-..., шкального, МС-Ш-8х8, или с выводом пока­заний на компьютер с применением адаптера ЛИН-RS232 (ЛИН-USB) и программы АРМ СИ СЕНС.

Настройка и проверка газо­си­гна­ли­за­тора СЕНС-СГ прово­дится дистан­ционно с помощью сигна­ли­затора МС-К-500-... (в СИ СЕНС) или программы “Настройка датчиков и вторичных приборов” по интер­фейсу линии СЕНС. При помощи адаптеров ЛИН-RS232, - RS485, -USB, -4-20 мА может осущест­вляться выход на внешний контроллер или компьютер.

Технические характеристики

Диапазоны измерений
CH4 Метан от 0 до 100% НКПР (относится также к остальным измеряемым газам)
Погрешность измерений
CH4 Метан ±3% НКПР
Пороги сигнализации

Газоанализатор СЕНС-СГ  может быть настроен на несколько порогов сраба­ты­вания (до пяти) в процентах от НКПР. На лицевой панели газо­си­гна­ли­за­тора распо­ло­жена кнопка “СБРОС”, предна­зна­ченная для сброса газо­си­гна­ли­за­тора в исходное состо­яние (после дости­жения аварий­ного блоки­ру­ющего порога концен­трации), и свето­ди­одные инди­ка­торы:

  • “ПОРОГ” - для сигна­ли­зации дости­жения аварий­ного порога концен­трации.
  • “НЕИСПРАВНОСТЬ” - для сигна­ли­зации неис­прав­ности (напря­жение питания ниже нормы, нет связи с датчиком газа).
  • “ПИТАНИЕ” - для инди­кации наличия пита­ющего напря­жения.
Принцип работы Инфракрасная абсорбция
Способ отбора пробы Диффузионный (конвекционный)
Выходные сигналы RS232, RS485, USB, Токовый 4-20 мА
Климатическое исполнение УХЛ1
Диапазон рабочих температур -40...+60°С
Исполнение по степени защиты IP66
Питание = 9 В
Габариты 185×165×67 мм
Вес 1,6 кг

Стандартный комплект поставки

  • Газосигнализатор СЕНС СГ.
  • Руководство по эксплуатации.
  • Малогабаритный измерительный преобразователь взрывоопасных газов МИП ВГ-02-Х-II RX XX*.
  • Паспорт.
  • Сменный влаго-пылезащитный фильтр*.

* установлен в изделие.

Дополнительная комплектация, опции

  • Адаптер для подачи ПГС на газосигнализатор СЕНС.
  • Трубка для крепления металлорукава внутренним диаметром 10 мм в кабельном вводе.
  • Трубка для крепления металлорукава внутренним диаметром 12 мм в кабельном вводе.
  • Методика поверки.
