СГ-1 газоанализаторы стационарные

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов

Тип: Стационарный/Многоканальный

Количество каналов: 2

Режим работы: Непрерывный

Наименования контролируемых компонентов: CO Углерода оксид (Угарный газ), Газ природный

Количество контролируемых компонентов (одним прибором): 1

Маркировка взрывозащиты: 1ExibsIIBT3

Описание

Микропроцессорные стационарные газоанализаторы СГ-1 предназначены для автоматического непрерывного контроля довзрывоопасных концентраций природного газа (метана) и объемной доли окиси углерода в воздухе, выдачи электрических сигналов на внешние устройства и коммутации внешних цепей при превышении установленных значений объемной доли метана и окиси углерода в воздухе.

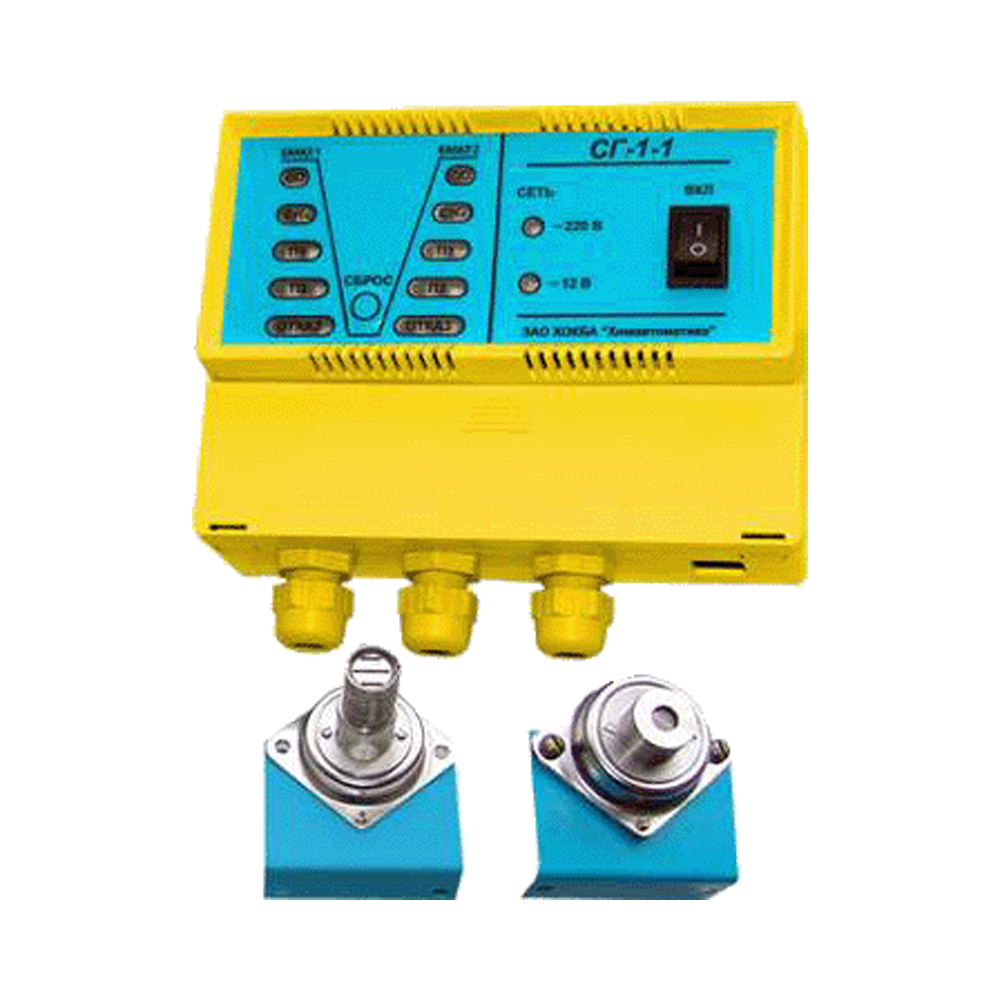

Стационарные газоанализаторы СГ-1-1, СГ-1-2, СГ-1-3 конструктивно состоят из измерительных преобразователей (датчиков ДТХ-165 и ДЭХ-15) и блока питания и сигнализации (БПС).

Контроль природного газа и окиси углерода осуществляется по одному или двум каналам, в зависимости от исполнений сигнализаторов.

Коммунальные газоанализаторы СГ-1 при срабатывании сигнализации о загазованности обеспечивают по каждому каналу коммутацию внешних электрических цепей переменного (250 В, 2,5 А) и постоянного (30 В, 2,5 А) тока, а также выдачу сигнала на срабатывание электромагнитного клапана. Коммутация осуществляется реле, работающим в потенциальном и импульсном режимах. Реле, работающее в импульсном режиме, осуществляет коммутацию с периодом 30 с, длительность импульса 0,5 с. Тип контактов реле - размыкающий (НЗ) и замыкающий (НО).

Технические характеристики

Диапазоны измерений
CH4 Метан от 0 до 2,5 (от 0 до 50% НКПР); СГ-1-1, СГ-1-3 (КАНАЛ 1)
CO Углерода оксид (Угарный газ) от 0 до 0,0107 (от 0 до 125 мг/м3); СГ-1-2, СГ-1-3 (КАНАЛ 2)
Погрешность измерений
CH4 Метан ±0,25 (±5% НКПР); СГ-1-1, СГ-1-3 (КАНАЛ 1)
CO Углерода оксид (Угарный газ) ±0,00085 (±10 мг/м3); СГ-1-2, СГ-1-3 (КАНАЛ 2)
Пороги сигнализации

2 порога

Принцип работы Электрохимический, Термохимический
Способ отбора пробы Диффузионный (конвекционный)
Климатическое исполнение УХЛ4.2
Диапазон рабочих температур +1...+40°С
Исполнение по степени защиты IP20
Питание ~ 220 В
Габариты Блоки: 155х140х65 мм; датчик ДТХ-165: 85х85х90 мм; датчик ДЭХ-15: 85х115х90 мм
Вес Блоки: 0,68 кг; датчики: 0,28 кг

Варианты исполнения

Условное обозначение исполнения

Условное обозначение блока БПС

Условное обозначение датчика

Контролируемые компоненты

СГ-1-1

БПС-170-1

ДТХ-165

природный газ по ГОСТ 5542

ДТХ-165

СГ-1-2

БПС-170-2

ДЭХ-15

окись углерода

ДЭХ-15

СГ-1-3

БПС-170-3

ДТХ-165

природный газ по ГОСТ 5542

ДЭХ-15

окись углерода

Стандартный комплект поставки

  • Датчик ДТХ-165*
  • Датчик ДЭХ-15*
  • Блок БПС-170-1*
  • Блок БПС-170-2*
  • Блок БПС-170-3*
  • Комплект запасных частей и принадлежностей
  • Вставка плавкая ВП1-1В-0,25 А
  • Монтажный комплект / Розетка 2РМ14КПН4Г1В1
  • Руководство по эксплуатации

*поставляются в соответствии с заказом.
