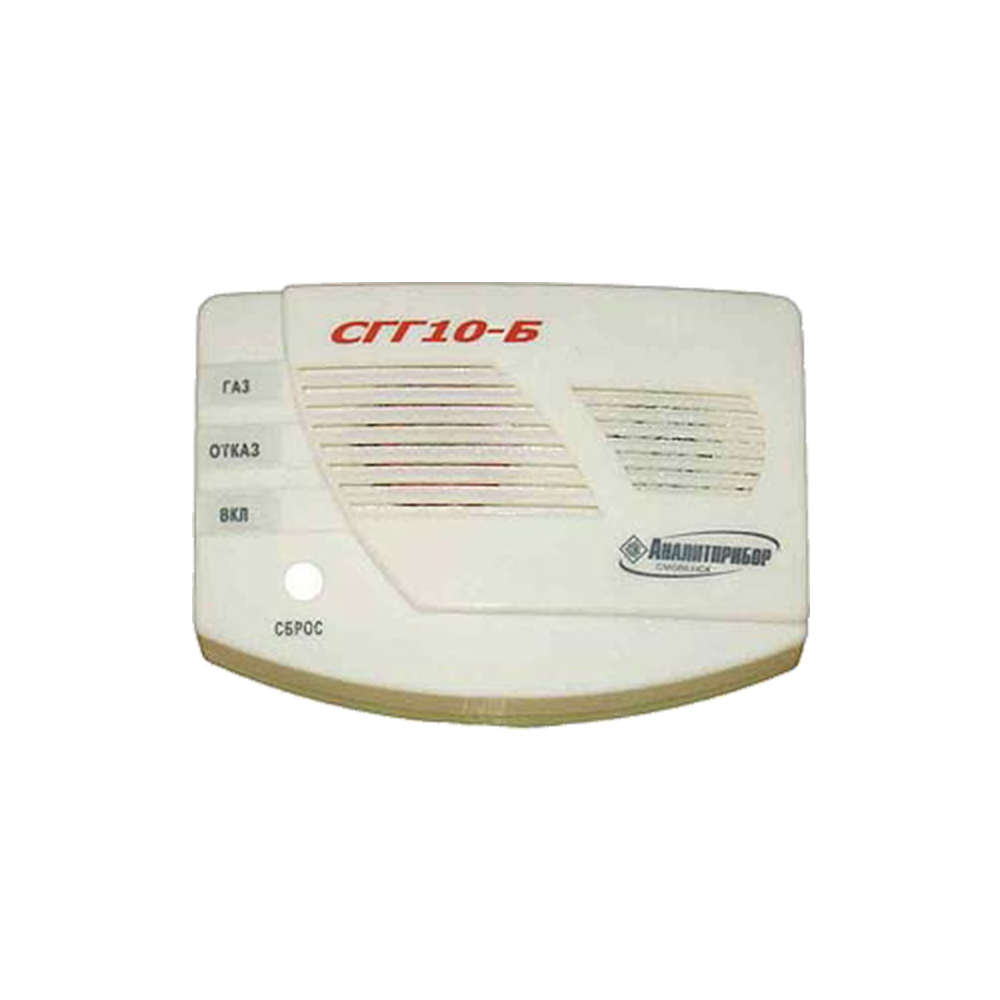

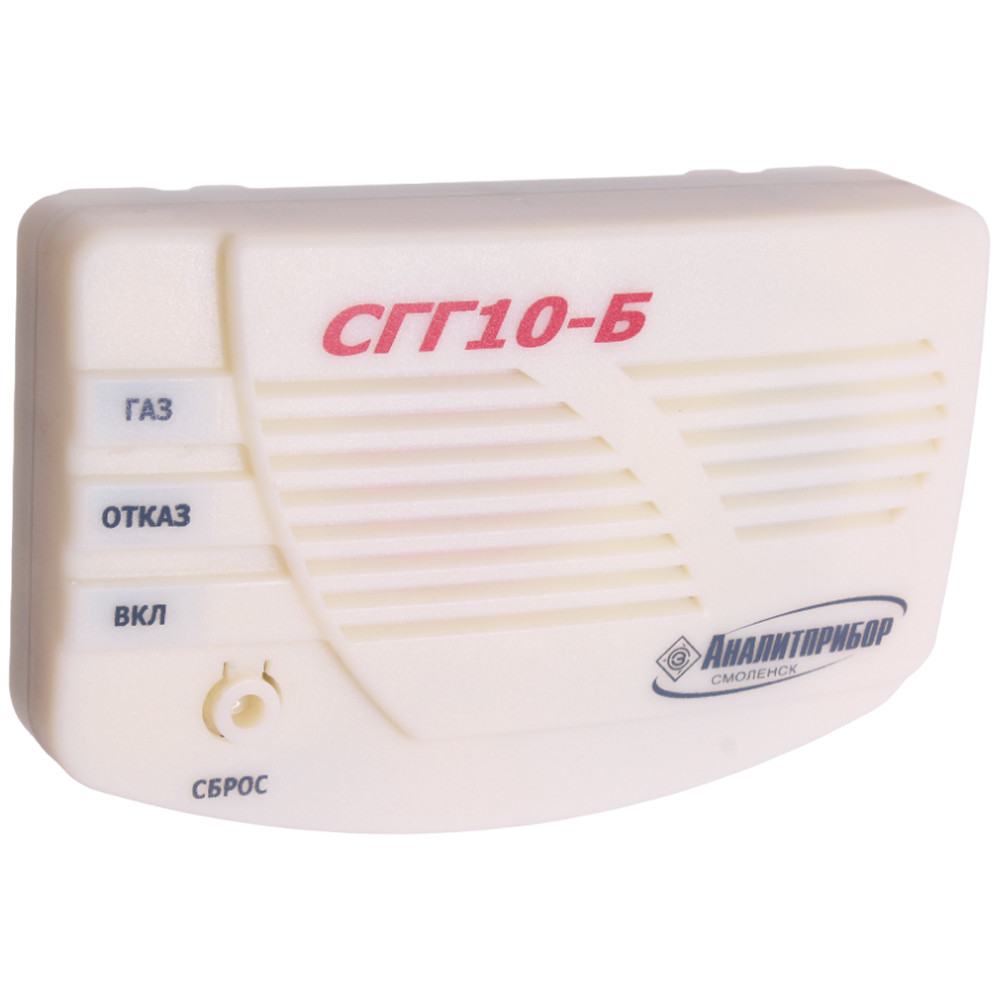

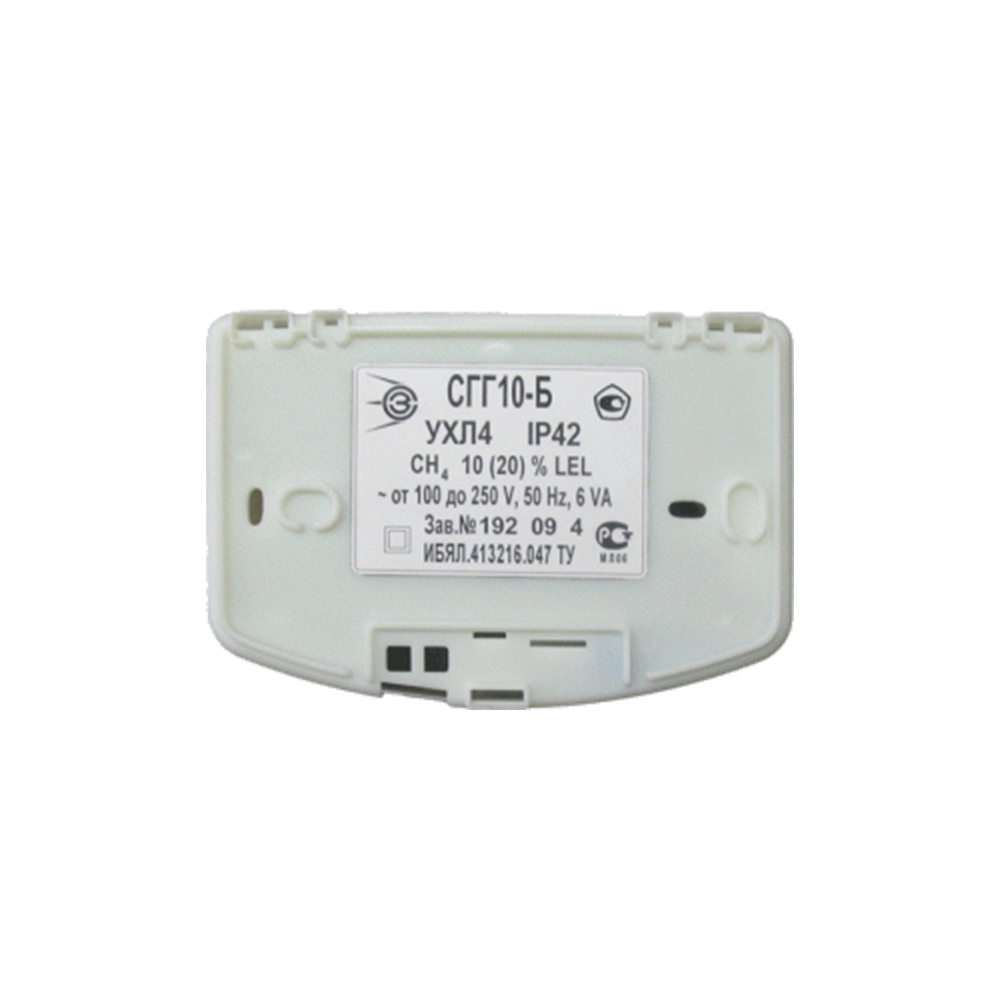

СГГ10-Б сигнализаторы горючих газов бытовые

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов

Тип: Стационарный/Одноканальный

Количество каналов: 1

Режим работы: Непрерывный

Наименования контролируемых компонентов: C1-C5 Углеводороды (в том числе сжиженный нефтяной газ), C3H8 Пропан, C4H10 Бутан, CH4 Метан

Маркировка взрывозащиты: Нет

Цена (без учета НДС): 2144,00-4193,00 руб.

Описание

СГГ10-Б представляет собой бытовой сигнализатор горючих газов, предназначенный для выдачи сигнализации о превышении установленных пороговых значений довзрывоопасных концентраций горючих газов (метана или пропан-бутановой смеси) в воздухе.

К области применения СГГ10-Б относятся жилые, бытовые, административные, общественные, производственные и другие помещения, оборудованные газогорелочными устройствами, работающими на природном (ГОСТ 5542-87) или сжиженном (ГОСТ 20448-90) газах.

Преимущества стационарных сигнализаторов СГГ10-Б:

  • Соответствие ГОСТ Р ЕН 50194-2008 и Европейскому нормативу EN 501194:2000.
  • Возможность организации сети через интерфейс RS485 или по радиоканалу.
  • Подключение кабелей без пайки (клеммная колодка).
  • Возможность подвода питания "скрытой" подводкой.
  • Наличие кнопки "сброс-тест" для тестирования сигнализатора.
  • Срок службы датчика 5 лет.
  • Гарантия 36 месяцев.
  • Автокалибровка нуля при включении или раз в 30 дней.
  • Межповерочный и межкалибровочный интервал 1 год.
  • Возможность по отдельной поставке заказать комплект монтажных проводов (2х0,75 - 5м и 2х0,5 - 3м) для подключения к сети и электромагнитного клапана КЭГ-9720.

 Поверочным компонентом сигнализаторов является метан (CH4).

Технические характеристики

Диапазоны измерений
CH4 Метан 0–20% НКПР
Погрешность измерений
CH4 Метан ±5% НКПР
Пороги сигнализации

1 или 2 порога, в зависимости от исполнения прибора.

Принцип работы Термохимический
Способ отбора пробы Диффузионный (конвекционный)
Выходные сигналы RS485
Диапазон рабочих температур -10...+50°С
Исполнение по степени защиты IP42
Питание = 6 В, ~ 100...250 В
Габариты 144х96х42 мм
Вес 0,2 кг

Варианты исполнения

Условное наименование и обозначение сигнализаторов

Значения порогов срабатывания сигнализации «ГАЗ»

Наличие
«сухих»
контактов

Наличие
интерфейсов

Исполнительное устройство

RS485

радиоканал

СГГ10-БИБЯЛ.413216.047

выбираются потребителем путем установки перемычек на порте управления из следующих возможных значений:
01. один порог: аварийный - 10% НКПР;
02. один порог: аварийный - 20% НКПР;
03. два порога:предупредительный - 10% НКПР,
аварийный - 20% НКПР.

-

-

-

К

СГГ10-Б-МРИБЯЛ.413216.047-02

МР

-

-

СГГ10-Б-ОРИБЯЛ.413216.047-04

ОР

-

-

СГГ10-Б-ИИБЯЛ.413216.047-06

-

+

-

СГГ10-Б-РКИБЯЛ.413216.047-08

-

-

+

СГГ10-Б-МИБЯЛ.413216.047-10

-

-

-

М

МР - механическое реле, ОР - оптоэлектронное реле, К - электромагнитный клапан с импульсным управлением,
М – механизм отключения подачи газа с электроприводом постоянного тока.

Стандартный комплект поставки

  • Сигнализатор горючих газов СГГ10-Б (согласно исполнению).
  • Ведомость эксплуатационных документов.
  • Комплект эксплуатационных документов.
  • Комплект ЗИП.

Дополнительная комплектация, опции

  • Клапаны электромагнитные КЭГ 9720 ИБЯЛ.685181.001 ТУ-2003.
  • Комплект монтажных проводов ИБЯЛ.413944.062 (для подключения клапана электромагнитного КЭГ 9720 и сети переменного тока к сигнализатору).
  • ТХД ИБЯЛ.413226.105 (для сигнализаторов СГГ10-Б, СГГ10-Б-МР, СГГ10-Б-OP и СГГ10-Б-М) или ИБЯЛ.413226.105-01 (для сигнализаторов СГГ10-Б-И и СГГ10-Б-РК) взамен выработавшего свой ресурс.
  • Баллоны с ГСО-ПГС.
  • Вентиль точной регулировки ИБЯЛ.306577.002.
  • Индикатор расхода ИБЯЛ.418622.003-05.
  • Устройство сбора и передачи данных ИБЯЛ.422379.001 для сигнализаторов СГГ10-Б-РК.
  • Диск CD-R с программным обеспечением для ПЭВМ ИБЯЛ.431214.330 (для сигнализаторов СГГ10-Б-И) и ИБЯЛ.431214.331 (для сигнализаторов СГГ10-Б-РК).
  • Колпачок поверочный ИБЯЛ.725313.008.
  • Устройство сигнальное ИБЯЛ.424168.002 для СГГ10-Б-ОР.
  • Механизм отключения подачи газа ИБЯЛ.303141.002 (взамен вышедшего из строя).
