СТГ-1 сигнализаторы оксида углерода и горючих газов

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ

Тип: Стационарный/Многоканальный

Количество каналов: 2

Режим работы: Непрерывный

Наименования контролируемых компонентов: CO Углерода оксид (Угарный газ), Сумма горючих газов

Количество контролируемых компонентов (одним прибором): 2

Маркировка взрывозащиты: Нет

Цена (без учета НДС): 13900,00 - 16500,00 pуб.

Описание

Сигнализаторы токсичных и горючих газов типа СТГ-1 предназначены для подачи сигнализации о превышении заданных значений объемной концентрации горючих газов (метана или пропан-бутановой смеси) и массового содержания оксида углерода в воздухе помещений.

Сфера применения сигнализаторов СТГ-1: помещения котельных и других административных, жилых или промышленных объектов, оборудованных газогорелочными устройствами, работающими на сжиженном или природном газе.

Предусмотрена совместная работа сигнализаторов СТГ-1 с клапанами электромагнитными типа КЭГ-9720 ИБЯЛ.685181.001 ТУ-2003 или другими аналогичными клапанами-отсекателями, совместимыми с сигнализатором по своим электрическим характеристикам.

Особенности сигнализаторов СТГ-1:

  • каждый порог сигнализации снабжен «сухими» контактами реле, позволяющими включать (отключать) сирену, вентиляцию и другие исполнительные механизмы;
  • имеется сигнализация неправильного подключения блока датчика, короткого замыкания или обрыва линии связи;
  • удобство в эксплуатации и простота в обслуживании;
  • имеется возможность самостоятельной установки потребителем порога сигнализации (10 или 20% НКПР), режимов работы после включения прибора (автоматический переход в рабочий режим «о» или включение аварийной сигнализации «в»);
  • имеется встроенная звуковая и световая сигнализация;
  • наличие внешнего входа «авария» позволяет соединять приборы в шлейф или подключать их к пожарной или охранной сигнализации;
  • наличие кнопки «тест» позволяет проверять работоспособность прибора и запорной арматуры без применения газовых смесей;
  • подключение выносного блока датчиков с помощью клеммных соединений;
  • срок службы чувствительных элементов - до 5 лет.

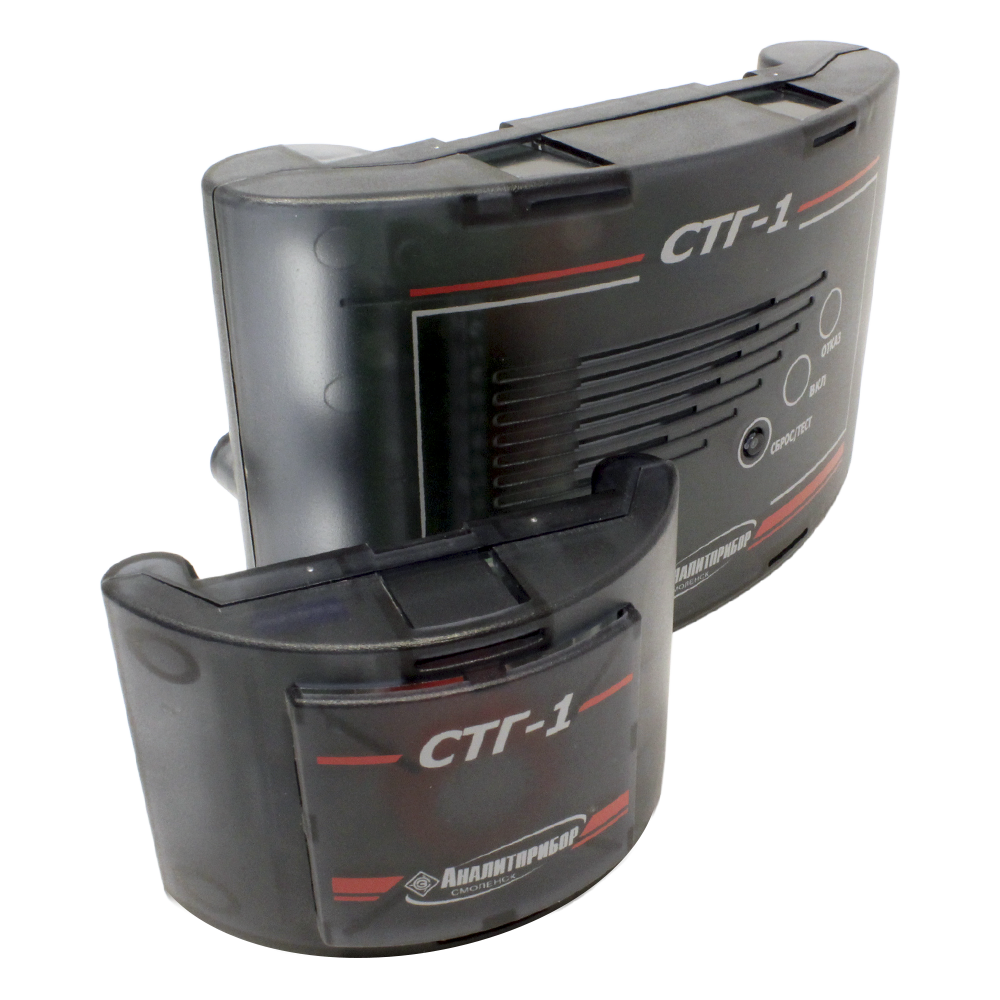

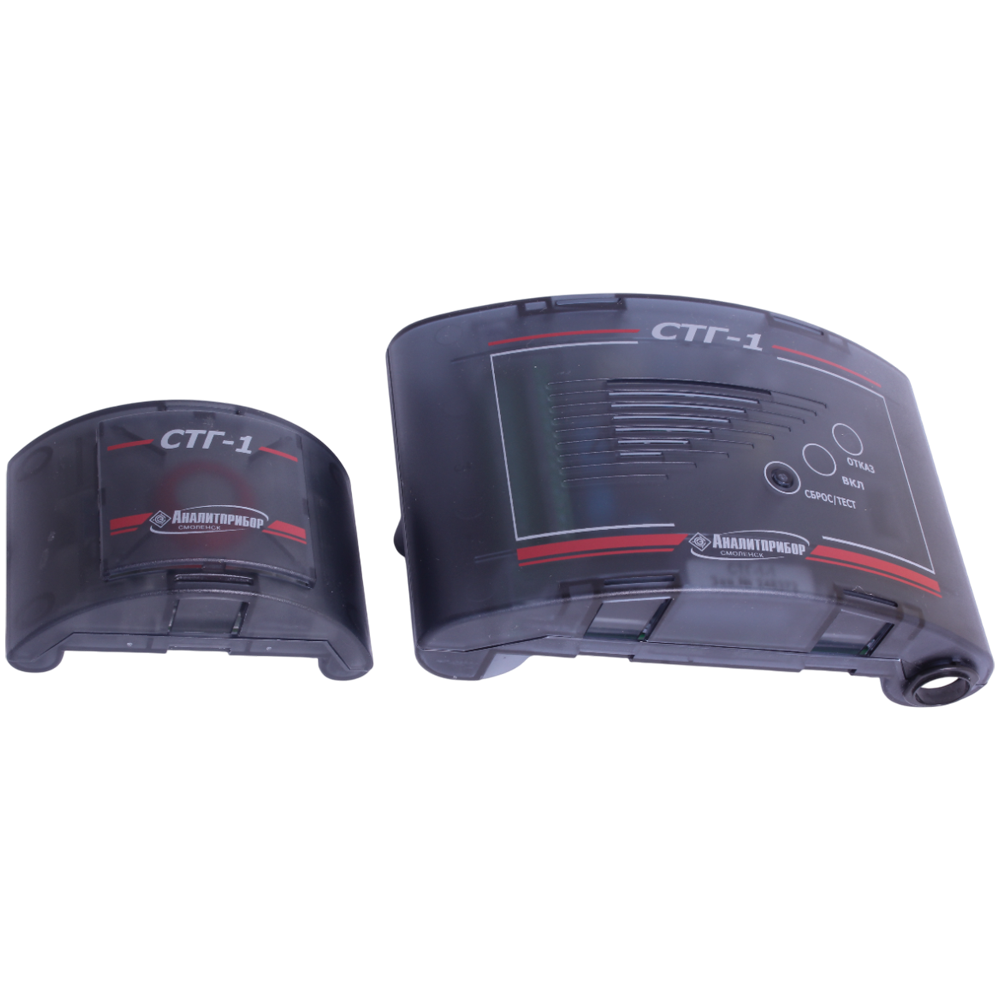

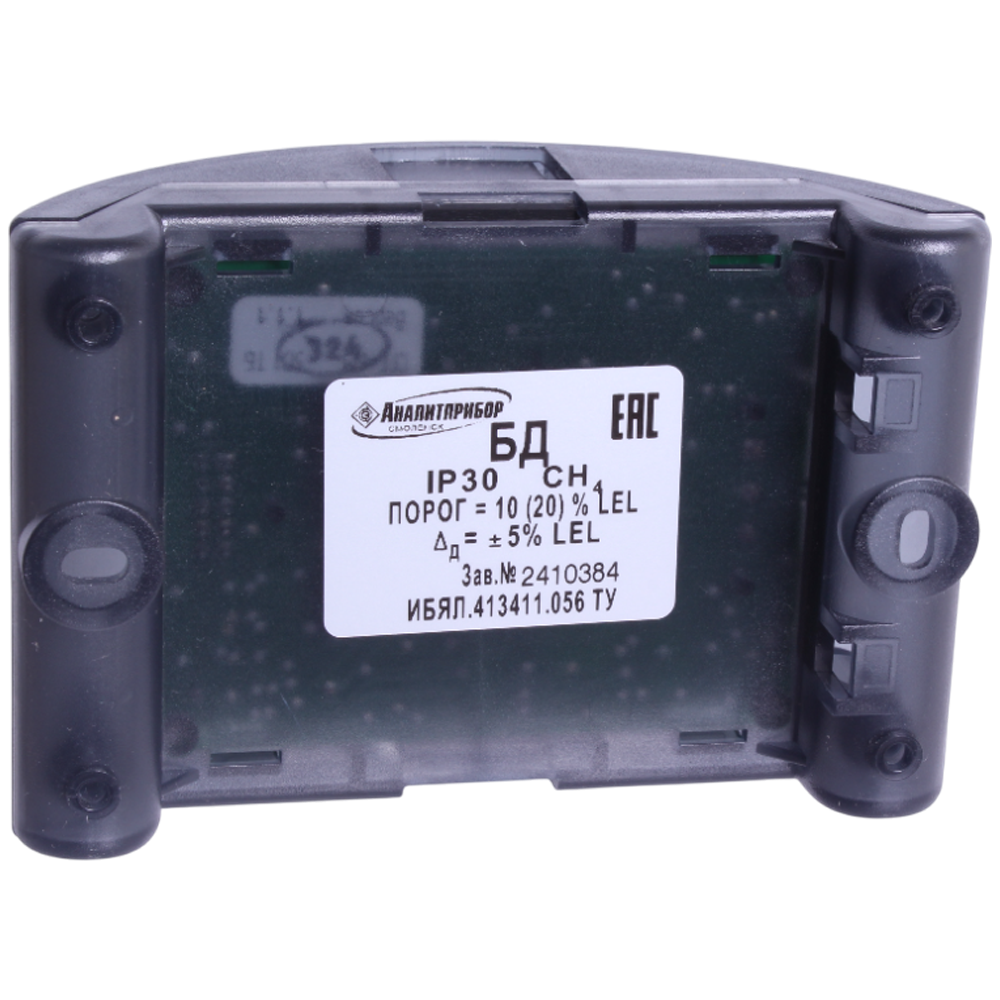

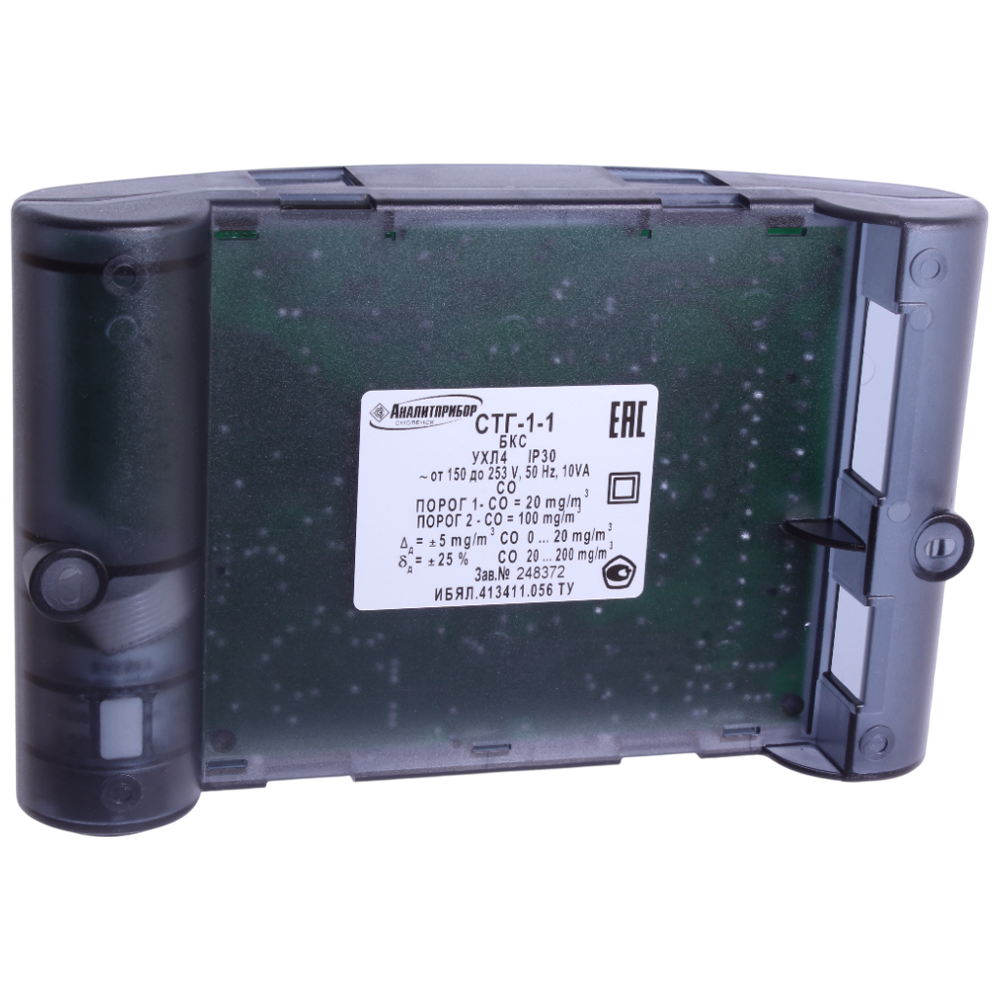

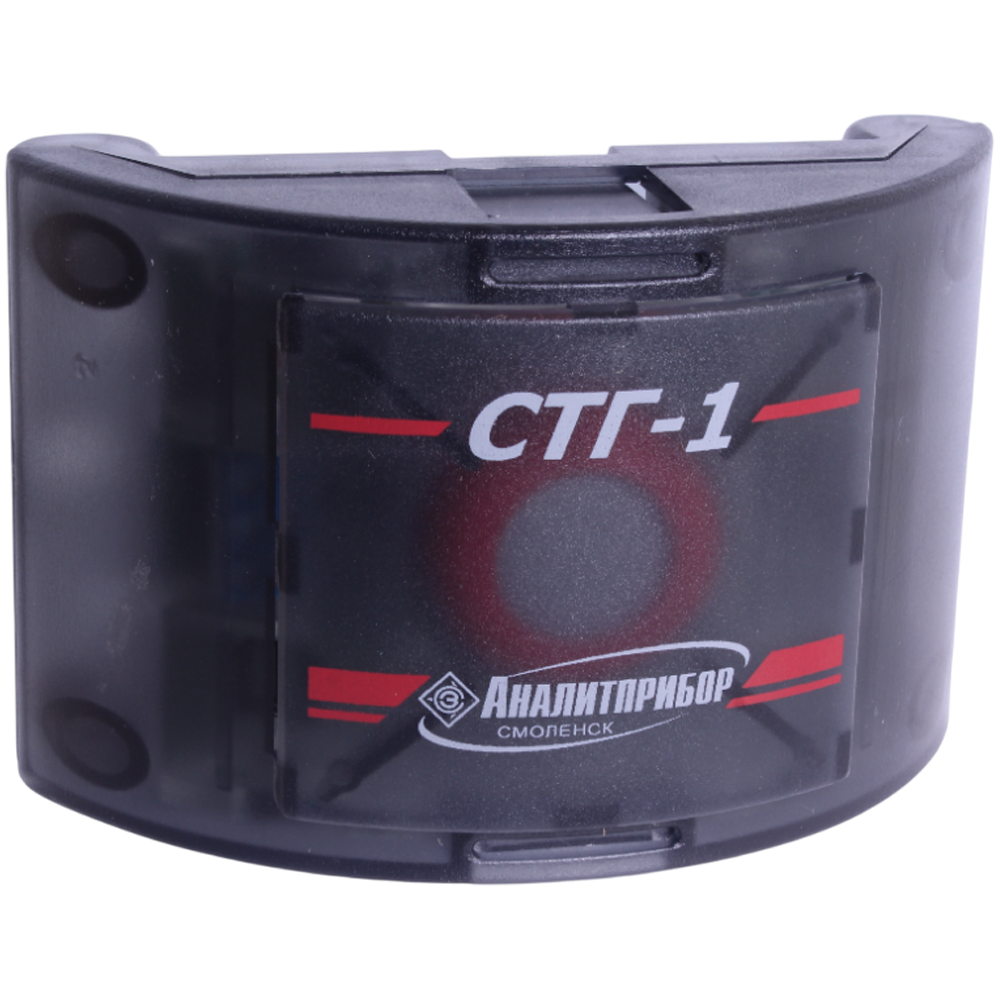

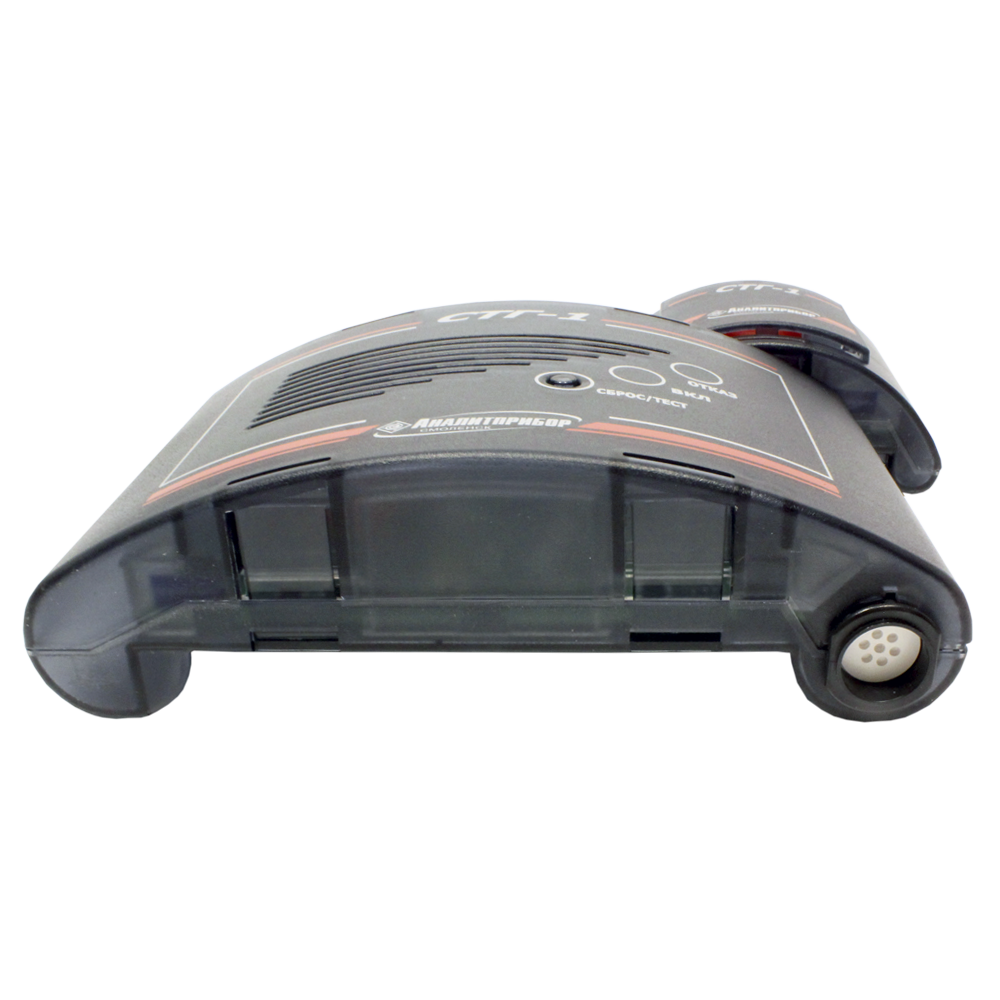

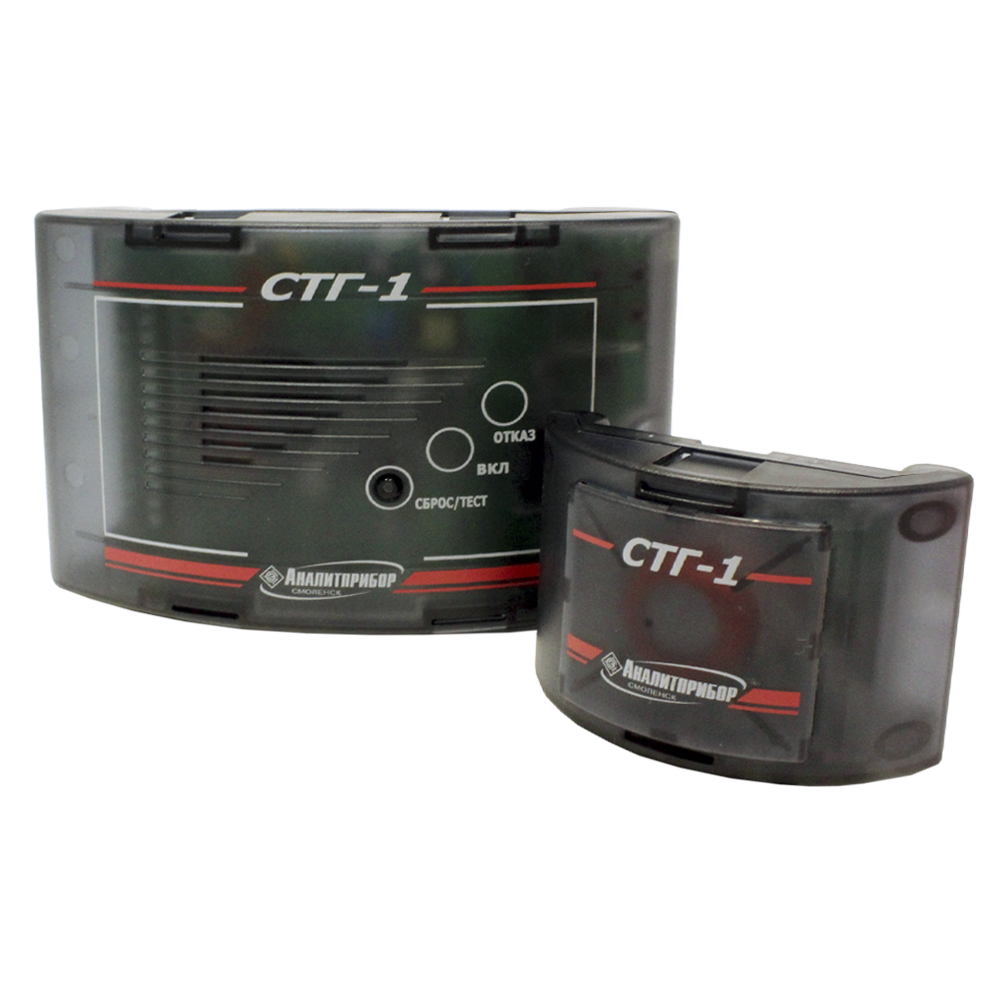

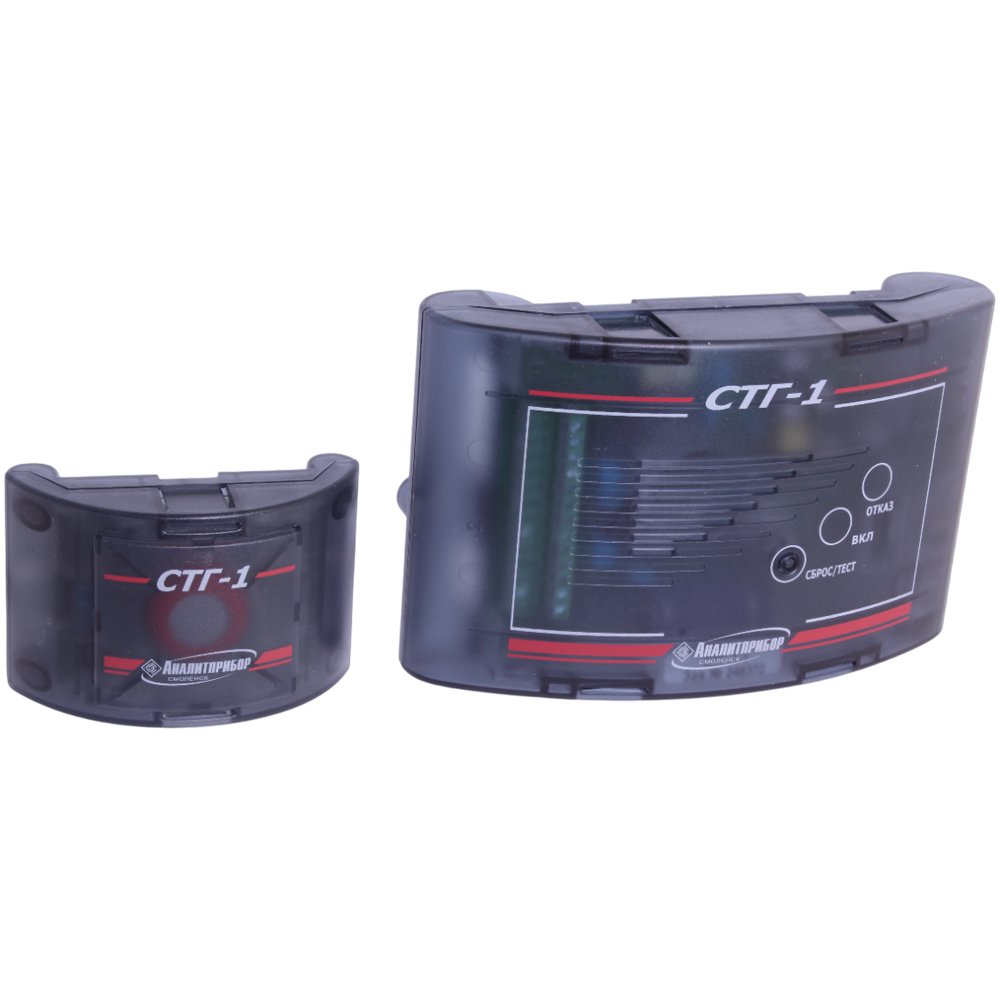

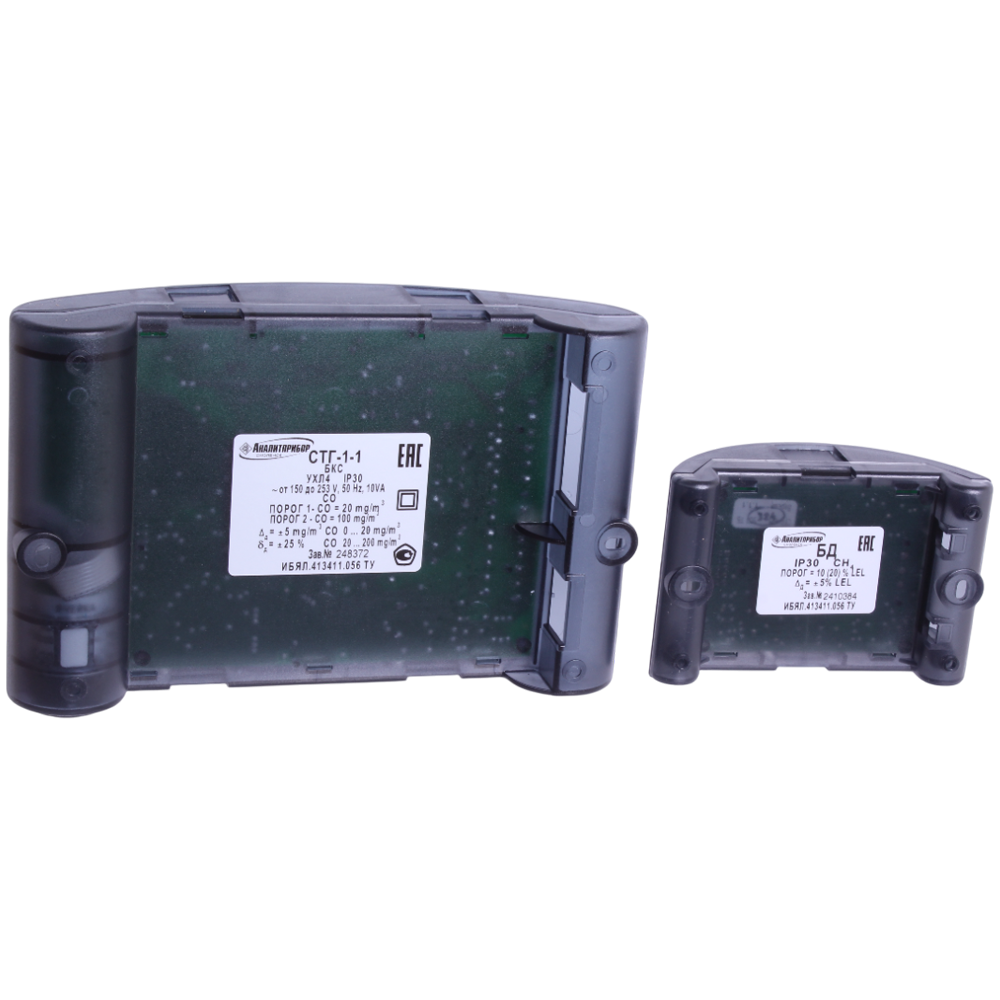

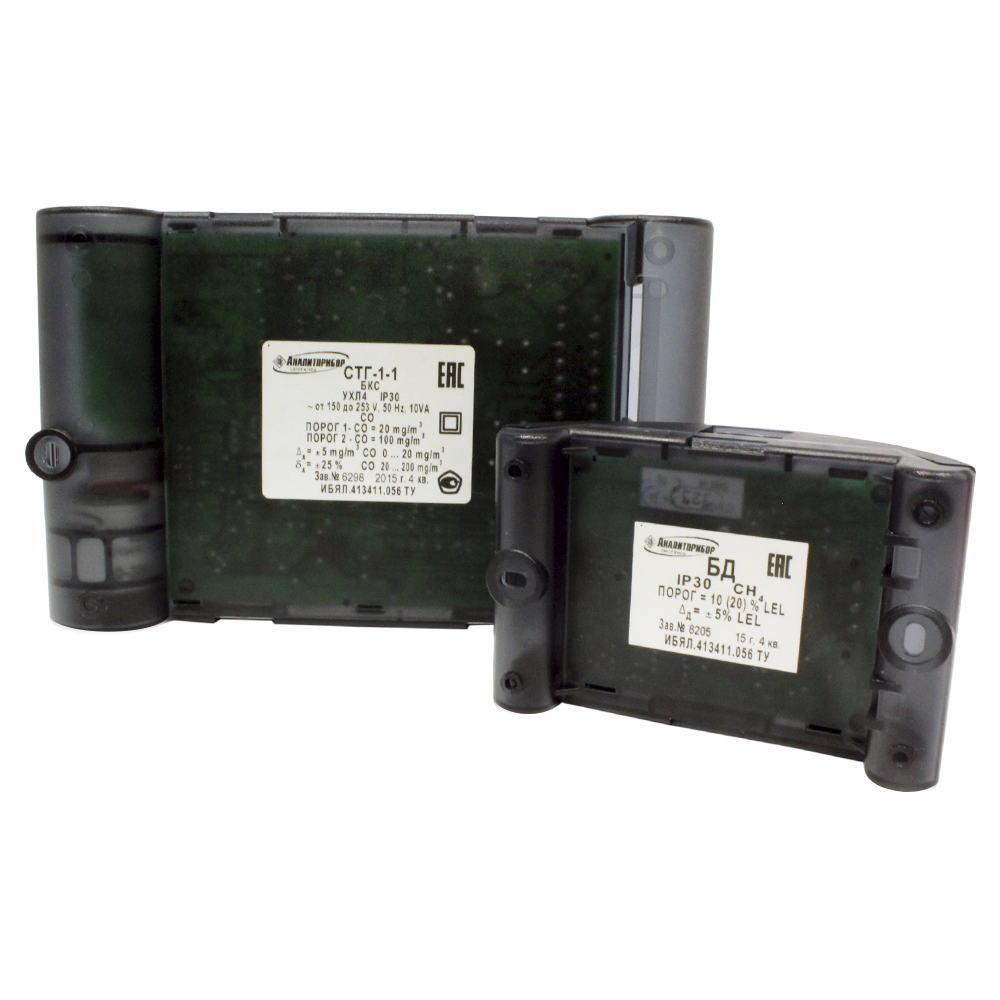

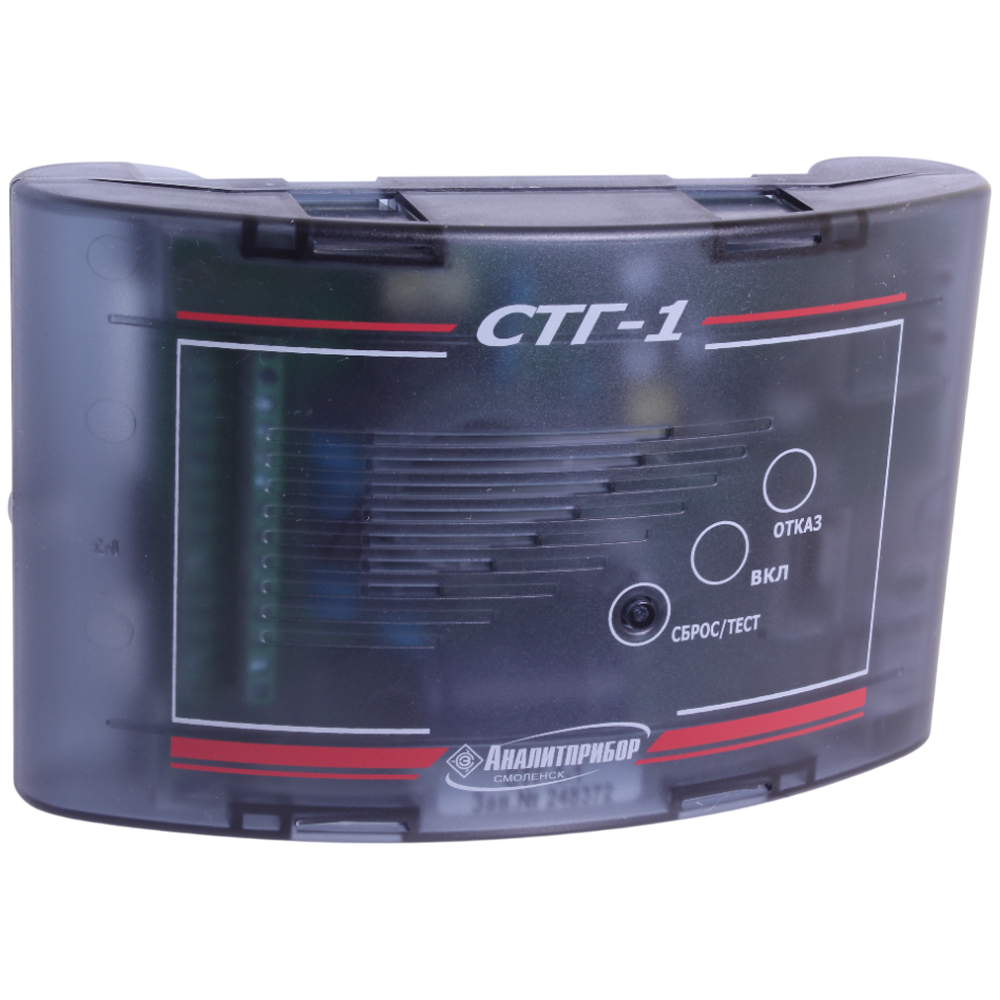

Конструктивно сигнализатор СТГ-1 состоит из блока контроля и сигнализации (БКС) и одного (модификация СТГ-1-1) или двух (модификация СТГ-1-2) выносных блоков датчиков горючих газов (БД). Датчик окиси углерода встроен в БКС, датчик горючих газов размещен в выносном блоке датчика (далее - БД). Связь между БКС и БД сигнализатора реализована по трехпроводной линии.

Сигнализаторы СТГ-1 выполняют следующие функции:

  • Выдачу индикации "СИГНАЛИЗАТОР ВКЛЮЧЕН" - постоянную световую индикацию зеленого цвета «ВКЛ» на БКС и БД.
  • Выдачу по каналу оксида углерода сигнализации "ПРЕДУПРЕДИТЕЛЬНАЯ-СО" - прерывистую красную световую "ГАЗ" на БКС, если содержание оксида углерода в анализируемой среде достигло порога срабатывания сигнализации "ПОРОГ1-СО", с одновременным переключением «сухих» контактов реле "ПОРОГ1-СО".
  • Выдачу по каналу оксида углерода сигнализации "АВАРИЙНАЯ-СО" - постоянную красную световую "ГАЗ" и прерывистую звуковую на БКС, если содержание оксида углерода в анализируемой среде достигло порога срабатывания сигнализации "ПОРОГ2-СО", с одновременным переключением «сухих» контактов реле "ПОРОГ2-СО".
  • Выдачу по каналу горючих газов сигнализации "АВАРИЙНАЯ-СН" - прерывистую красную световую "ГАЗ" на БКС и БД, и звуковую на БКС, если содержание горючих газов в месте установки БД достигло порога срабатывания сигнализации "ПОРОГ-СН", с одновременным переключением «сухих» контактов реле ПОРОГ-СН.
  • Выдачу сигнализации "ОТКАЗ": постоянную желтую световую на БКС, в случае неисправности измерительного канала оксида углерода, а также при обрыве или коротком замыкании в кабеле связи БКС с БД, или постоянную желтую световую на БКС и БД, в случае неисправности измерительной схемы по каналу горючих газов в БД или выходе из строя ТХД.
  • Выдачу сигнализации "ВНЕШНЯЯ АВАРИЯ" - прерывистые красную световую "ГАЗ" (двойная вспышка с периодом 5 с) и соответствующую звуковую на БКС при поступлении сигнала на вход "АВАРИЯ" сигнализаторов, с одновременным переключением «сухих» контактов реле "ПОРОГ1-СО", "ПОРОГ2-СО", "ПОРОГ-СН" в положение, соответствующее сработавшей предупредительной и аварийной сигнализации.
  • Выбор значения порога сигнализации "ПОРОГ-СН" путем установки или снятия перемычки на порте управления БД.
  • Выбор режима включения – срабатывание или несрабатывание сигнализации "АВАРИЙНАЯ-СН" после подачи на сигнализатор напряжения питания переменного тока путем установки или снятия перемычки на порте управления БКС.
  • Индикацию проведения автоматической корректировки нуля по каналу горючих газов - прерывистую световую желтого цвета на БД.
  • Проведение корректировки нуля и чувствительности при подаче соответствующих сигналов на порт управления БКС при корректировке канала оксида углерода и на порт управления БД при корректировке канала горючих газов.

Технические характеристики

Диапазоны измерений
CO Углерода оксид (Угарный газ) 0-200 мг/м3
Сумма горючих газов 0-100% НКПР
Погрешность измерений
CO Углерода оксид (Угарный газ) ± 25 % (основная абсолютная)
Сумма горючих газов ± 5 % НКПР (основная абсолютная)
Пороги сигнализации
  • ПОРОГ 1 СО - 20 мг/м3
  • ПОРОГ 2 СО - 100 мг/м3
  • ПОРОГ СН - 10% НКПР или 20% НКПР
Принцип работы Термохимический, электрохимический
Способ отбора пробы Диффузионный (конвекционный)
Выходные сигналы Релейный
Климатическое исполнение УХЛ4
Исполнение по степени защиты IP30
Питание ~ 220 В
Габариты БКС - 195 х 60 х 120 мм, БД - 110 х 50 х 70 мм
Вес БКС – 1 кг, БД – 0,5 кг.

Структура обозначения, пример заказа

СТГ-1
1

Шифр модификации соответственно количеству датчиков горючих газов (1 или 2)

Обозначение модели газоанализатора

Диапазон рабочих температур

-10...+50 °С

Варианты исполнения

  • СТГ-1-1 ИБЯЛ.413411.056 сигнализатор оксида углерода и горючих газов  - 13900,00 руб.
  • СТГ-1-2 ИБЯЛ.413411.056-01 сигнализатор оксида углерода и горючих газов  - 16500,00 руб.

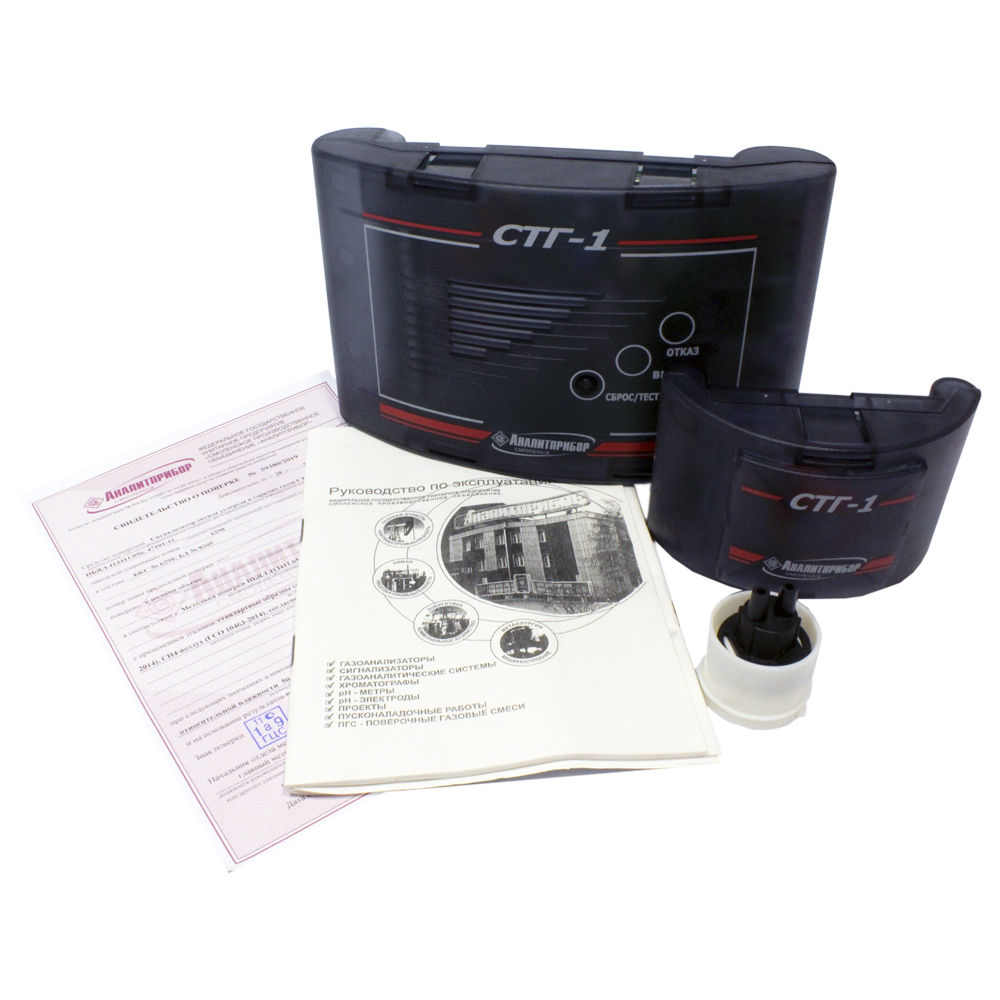

Стандартный комплект поставки

  • Сигнализатор СТГ-1.
  • Техническая документация.
  • Комплект ЗИП.

Дополнительная комплектация, опции
