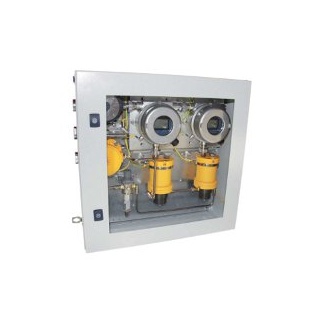

ОГПЭС устройство отбора газовой пробы стационарное

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов

Режим работы: Непрерывный

Маркировка взрывозащиты: Нет

Описание

Устройство отбора газовой пробы ОГПЭС предназначено для автоматического дистанционного отбора газовой пробы из труднодоступных или взрыво- и пожароопасных мест, зон с жесткими температурными условиями и др., и анализа концентрации содержания определяемого газа (газов) в контролируемой пробе. Прибор обеспечивает визуализацию и регистрацию результатов измерения загазованности, а также выдачу соответствующих данных на устройства контроля и мониторинга внешней системы контроля загазованности.

Устройство отбора пробы ОГПЭС предназначено для использования в потенциально взрывоопасных зонах помещений и наружных установок вблизи технологического оборудования насосных и компрессорных станций магистральных газо- и нефтепроводов, резервуарных парков, наливных эстакад и др. технологического оборудования, согласно ГОСТ Р 51330.13 (МЭК 60079-14-96) и иным нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.

Стационарное устройство ОГПЭС обеспечивает контроль довзрывооопасных концентраций горючих газов и паров углеводородов, а также мониторинг загазованности токсичными газами и различными канцерогенами рабочей зоны установок контроля выхлопных, реактивных газов и промышленных выбросов, систем вентиляции и аспирации отработанных газов и прочего технологического оборудования процессов добычи и переработки нефти и газа.

Конфигурация ОГПЭС-НГТ предназначена для непрерывного контроля за довзрывоопасными уровнями углеводородов систем газопровода нефтяных или газовых терминалов. Газы в трубопроводах, как правило, содержат высокий уровень влаги и твердых частиц, что может привести к выходу из строя внешнего датчика. Для того чтобы создать условия, совместимые с работой инфракрасного датчика, проба газа извлекается путем втягивания из трубопровода при помощи встроенного компрессора или естественным путем за счет разницы давления входного и выходного потоков. Проба газа сначала попадает на змеевик охлаждения газовой смеси и далее, проходя сквозь противопылевой гидрофобный фильтр-ограничитель (с камерой сбора конденсата и регулятором настройки потока), после чего поступает на вход герметичного кожуха измерительного преобразователя.

Варианты конфигурации для различных типовых условий эксплуатации

В качестве первичных измерительных преобразователей, используемых для анализа содержания того или иного газового компонента в контролируемой пробе, в состав ОГПЭС могут входить газоанализаторы СГОЭС или преобразователи газовые универсальные (сенсоры) ПГУ.

Типовые контролируемые газы

Тип измерительного преобразователя,

принцип действия

Возможные объекты применения
СГОЭС оптический Различные углеводороды и пары нефтепродуктов: метан, пропан, пропилен, бензол, метанол, этанол, метилтретбутиловый эфир и др.  Предприятия по добыче, транспортировке и хранению нефти и газа; установки контроля очистки отработанных газов и промышленных выбросов; мониторинг выхлопных газов.
Метанол, этанол, этан, этилен, толуол, бензол, этилбензол, ацетон, ксилол, изопропанол и др.  Технологические процессы переработки нефти и газа; предприятия нефтехимической и нефтеперерабатывающей промышленности; органический синтез, бытовая химия и т.п.
ПГТ-903У термокаталитический Различные горючие газы и пары углеводородов: метан, пропан, гексан, ацетилен, водород и т.п. Процессы добычи, транспортировки, переработки и хранения нефти и газа; установки контроля очистки отработанных газов и промышленных выбросов; мониторинг выхлопных газов.
ПГЭ-903У электрохимический Водород, кислород, оксид углерода, диоксид азота, диоксид серы и прочие токсичные газы. Мониторинг выхлопных газов; установки контроля очистки отработанных газов и промышленных выбросов; контроль экологической безопасности.
Аммиак, сероводород. Предприятия нефтехимической и нефтеперерабатывающей промышленности; органический синтез, бытовая химия и т.п.
ПГО-903У оптический Метан, пропан, гексан, ацетилен и прочие горючие газы и пары углеводородов; диоксид углерода. Процессы добычи, транспортировки, переработки и хранения нефти и газа; установки контроля очистки отработанных газов и промышленных выбросов; мониторинг выхлопных газов.
ПГФ-903У фотоионизационный Изобутилен, бензол, этилен, меркаптановая сера и прочие летучие органические соединения. Процессы добычи, транспортировки и хранения нефти и газа; предприятия нефтехимической и нефтеперерабатывающей промышленности; мониторинг выхлопных газов и контроль промышленных выбросов; контроль экологической безопасности.

Измерение концентрации анализируемого газового потока происходит за счет естественной (конвекционной) или принудительной подачи воздушногазовой смеси из контролируемой зоны в измерительную камеру первичного преобразователя. Входной (и, при необходимости, выходной) газоотборный зонд механически фиксируется в точке газоотбора (сброса) пробы из контролируемой зоны. Отводы газоотборных зондов соединяются с отрезками медной трубки, противоположные концы которых подключаются к находящимся на боковой стенке ОГПЭС входному (выходному) штуцерам подачи газовой пробы. Монтаж соединительной медной трубки с отводами газоотборных зондов и штуцерами подачи газовой пробы ОГПЭС производится с использованием штатных фитингов крепления. Длина и диаметр соединительной трубки выбираются заказчиком в зависимости от конкретных требований объекта эксплуатации, с учетом их влияния на итоговую скорость реакции сенсора газового преобразователя. Воздушногазовая смесь через входной штуцер попадает на змеевик охлаждения газовой пробы и далее, проходя сквозь противопылевой гидрофобный фильтр-ограничитель с камерой сбора конденсата, поступает на вход герметичного кожуха измерительного преобразователя. Затем газовая проба проходит через блок контроля потока, контролирующий наличие потока через оборудование в целом с помощью датчика потока и встроенного микрокомпрессора, после чего газовый поток поступает на выходной штуцер ОГПЭС. Непосредственное измерение концентрации того или иного газового компонента происходит в измерительных камерах первичных газовых преобразователей (СГОЭС и/или ПГУ-903), при этом могут использоваться сенсоры различных типов: оптические, электрохимические, термокаталитические, фотоионизационные. Результаты измерения газовой концентрации передаются через интерфейс RS-485 на трансмиттеры ССС (УПЭС-903М), которые позволяют в реальном времени отображать данные газового анализа на многофункциональном графическом дисплее (индикаторе), отрабатывать сигналы превышения установленных порогов загазованности или внутренней неисправности измерительного блока. Кроме этого, трансмиттеры ССС позволяют оператору настраивать параметры функционирования измерительных преобразователей, а также передают на внешнее контрольное оборудование информацию о работоспособности каждого измерительного канала, используя стандартные выходные сигналы: аналоговый 4-20 мА, цифровой RS-485, HART-интерфейс. Текущие данные измерения содержания определяемого газового компонента и общие параметры функционирования измерительных каналов ОГПЭС в реальном времени передаются на контрольно-управляющее оборудование внешней системы мониторинга, а также доступны для считывания и настройки непосредственно в полевых условиях эксплуатации (с помощью HART-коммуникатора).

Технические характеристики

Выходные сигналы RS485, Релейный, Токовый 4-20 мА
Климатическое исполнение УХЛ1
Диапазон рабочих температур -40...+70°С
Исполнение по степени защиты IP54
Питание = 24 В
Габариты 600×600×210 мм
Вес 50 кг

Стандартный комплект поставки

  • Шкаф навесной для размещения оборудования ОГПЭС.
  • Коробка клеммная соединительная.
  • Блок контроля потока.
  • Трансмиттеры ССС (УПЭС-903М) или первичные преобразователи газовые СГОЭС и/или ПГУ-903 (по заявке потребителя).
  • Фильтр редуктор (ограничитель) газового потока в комплекте со сменным фильтром.
  • Крепеж и прочие принадлежности.
  • Магнитный (калибровочный) ключ.
  • Паспорт.
  • Руководство по эксплуатации.
  • Программное обеспечение «903mCalibr».
