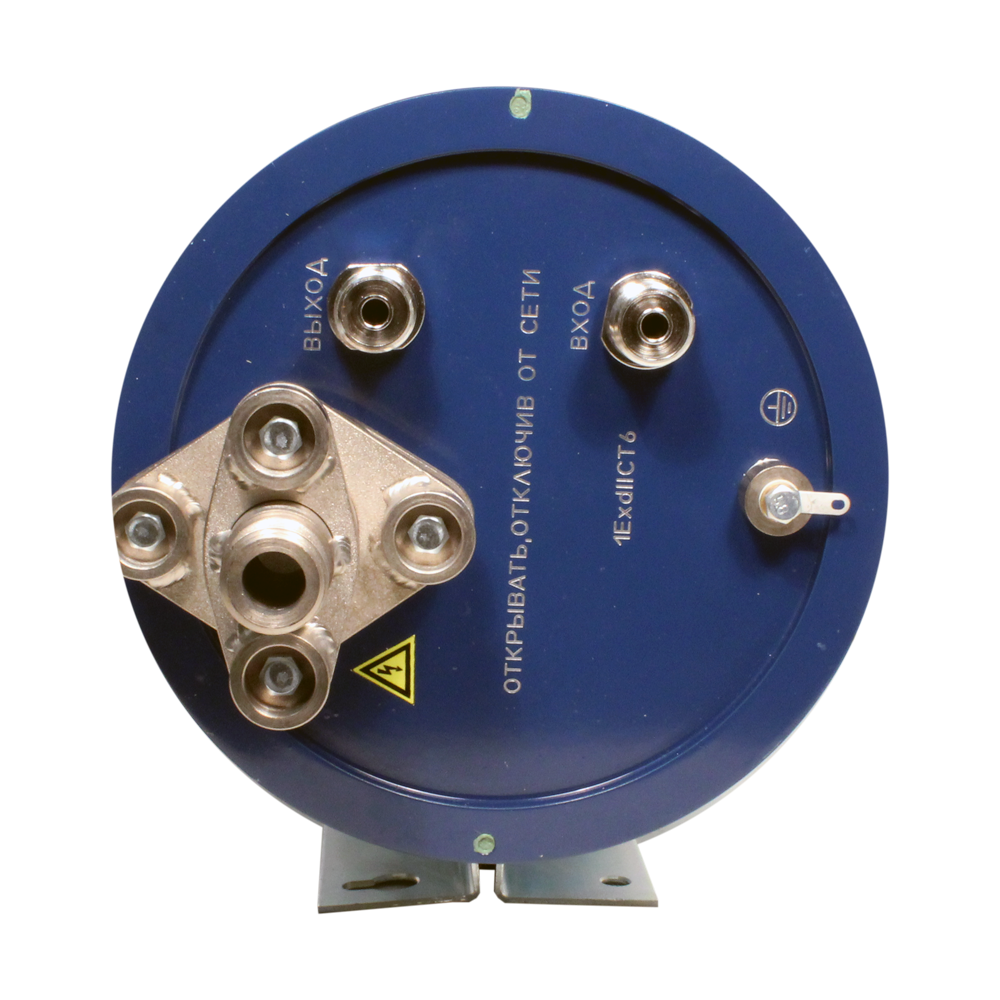

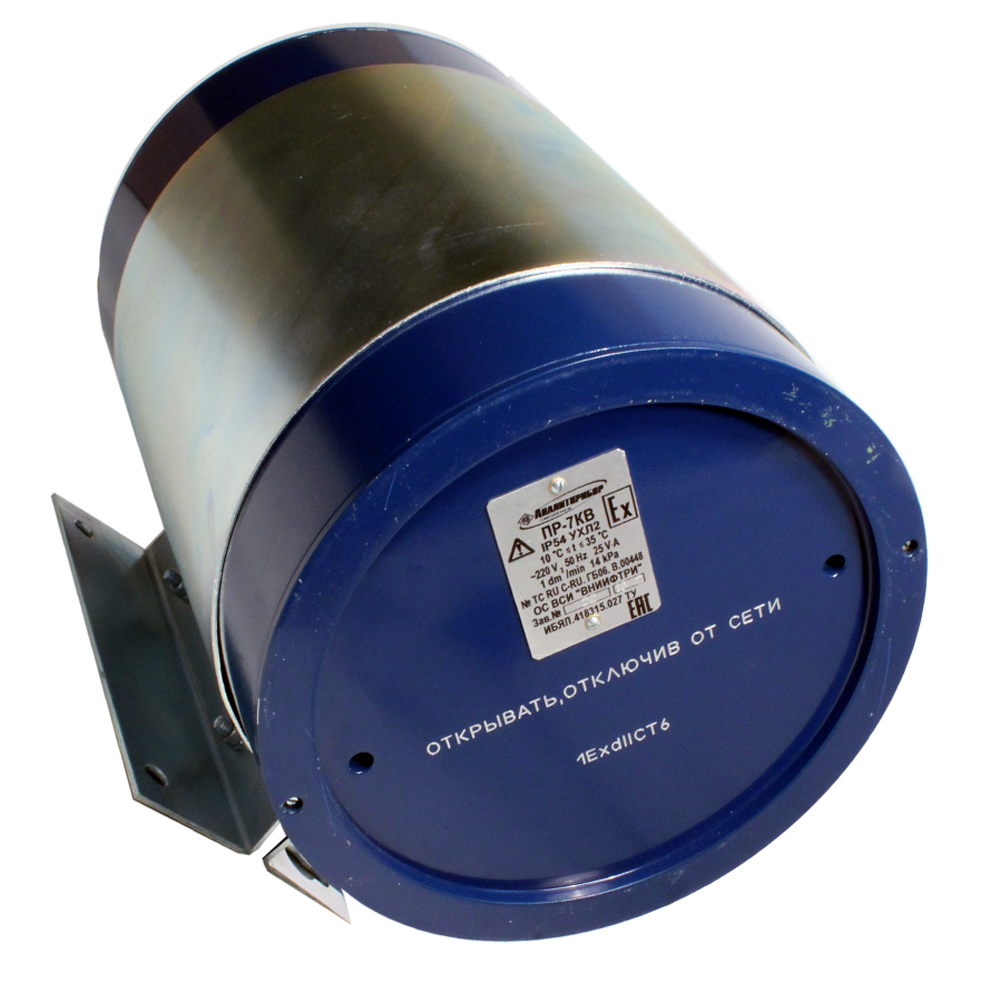

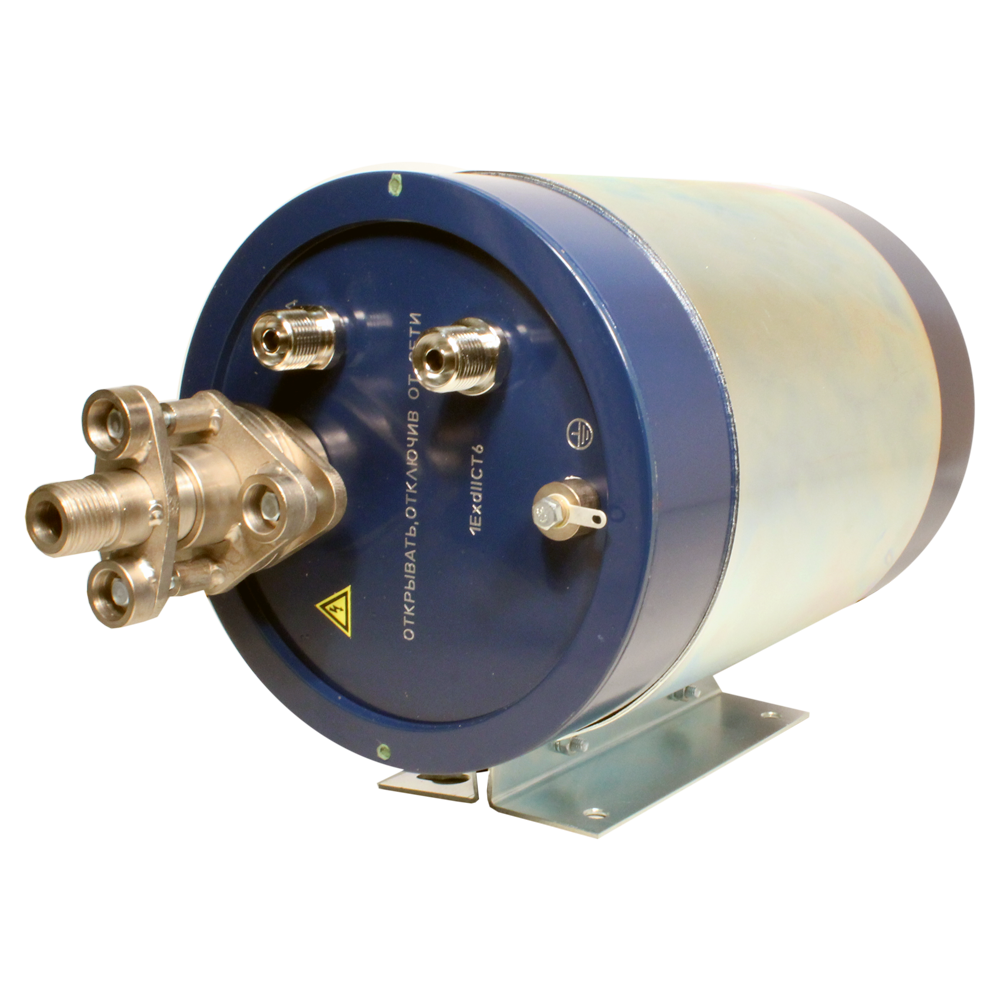

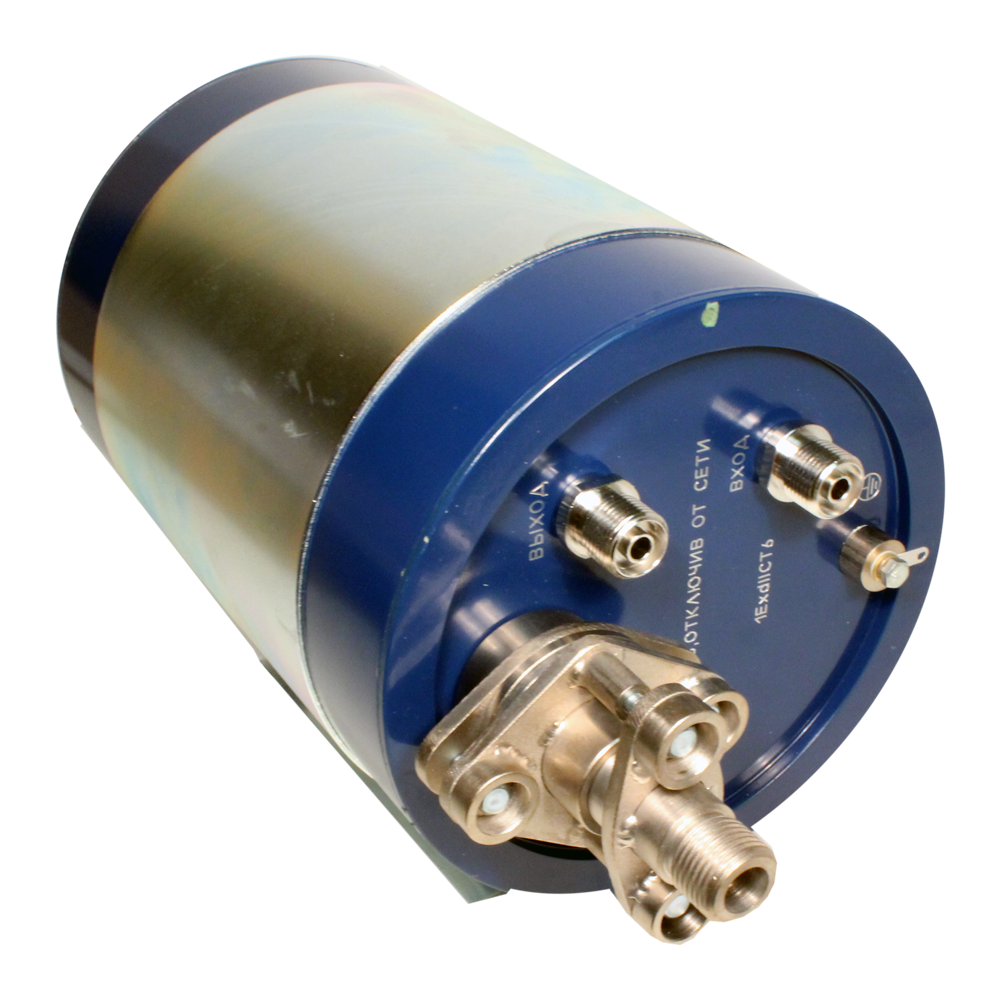

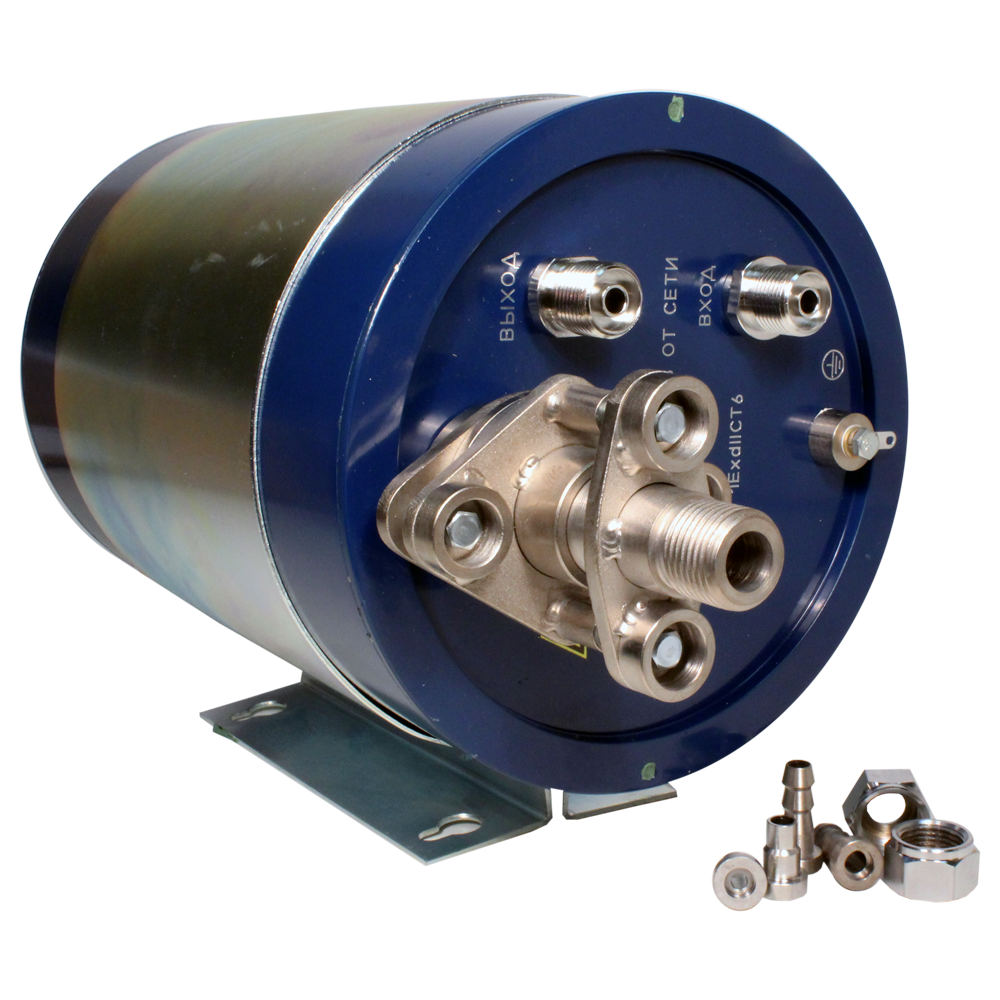

ПР-7, ПР-7В, ПР-7К, ПР-7КВ побудители расхода

Скачать PDF

Маркировка взрывозащиты: 1ExdIICT6, Нет

Цена (без учета НДС): По запросу руб.

Описание

Побудители расхода ПР-7, ПР-7В, ПР-7К, ПР-7КВ предназначены для обеспечения движения газовой смеси (пробы) по газовому тракту газоанализаторов и других газоаналитических приборов, а также других случаев, когда нужна транспортировка газовой смеси.

Требования по эксплуатационным условиям:

  • Барометрическое давление: 84-106,7 кПа (630-800 мм рт.ст.).
  • Относительная влажность воздуха: 30-80% при температуре 35°С.
  • Производственная вибрация с амплитудой не свыше 0,1 мм и с частотой в пределах 5-25 Гц.
  • Содержание вредных компонентов в атмосфере на месте монтажа побудителей ПР-7, ПР-7В, ПР-7К, ПР-7КВ не свыше ПДК (предельно допустимых концентраций), определенных ГОСТ 12.1.005-88.
  • Рабочее пространственное положение побудителей - положение, при котором надписи на фланце и ось взрывонепроницаемой оболочки расположены горизонтально.

Требования к газовой смеси, поступающей на вход побудителей расхода ПР-7, ПР-7В, ПР-7К, ПР-7КВ:

  • Содержание пыли не свыше 0,01 г/м3.
  • Отсутствие конденсировавшейся влаги.
  • Вгазовом тракте побудителей конденсация паров жидкости не допускается.
  • Отсутствие агрессивных примесей, вызывающих коррозию стали 12X18H10T, сплава Д15Т, или разрушение резины ИРП-1024.

Технические характеристики

Принцип работы Принцип действия побудителя – диафрагменный, тип привода – электромагнитный
Климатическое исполнение УХЛ2
Диапазон рабочих температур +5...+50°С
Исполнение по степени защиты IP20
Питание ~ 220 В
Габариты 194х90х88,5 мм (ПР-7, ПР-7К)

345х182х210 мм (ПР-7В, ПР-7КВ)

Вес 1,3 кг( ПР-7)

2,3 кг( ПР-7К)

4,7 кг (ПР-7В)

5,7 кг (ПР-7КВ)

Варианты исполнения

  • ПР-7 (общепромышленное, некоррозионостойкое).
  • ПР-7В (взрывозащищенное, некоррозионостойкое).
  • ПР-7К (общепромышленное, антикоррозийное).
  • ПР-7КВ (взрывозащищенное, антикоррозийное).
