ТК-3.3-30 термоконтейнер для газоанализатора ЭКОЛАБ (А, Р, АР)

Скачать PDF

Описание

Термоконтейнер ТК-3.3-30  обеспечивает нормальные температурные условия для портативного газоанализатора ЭКОЛАБ при работе в условиях отрицательных температур окружающей среды.

Конструкция

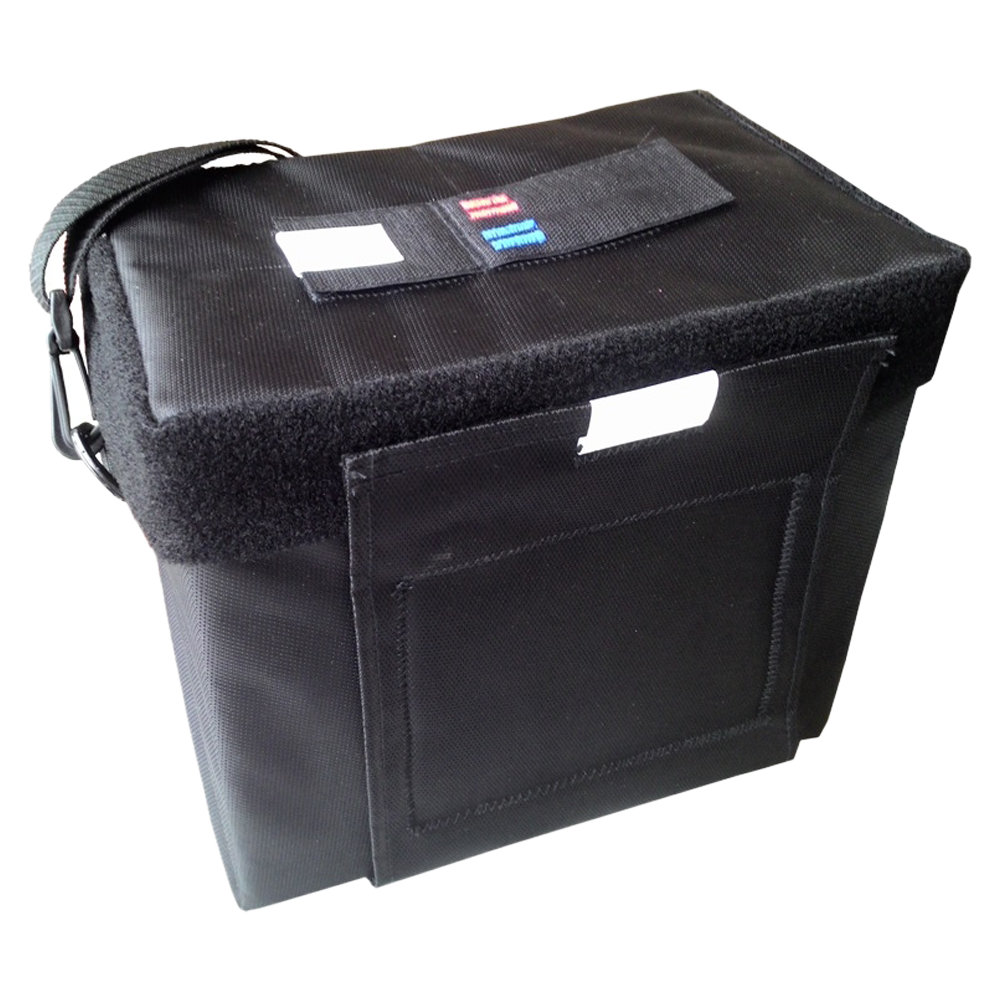

Термоконтейнер ТК-3.3-30 представляет собой теплоизоляционный чехол для газоанализатора ЭКОЛАБ со встроенным нагревателем, работающим от автономного источника электропитания.

Встроенный в термочехол нагреватель служит для поддержания нормальной температуры прибора и поступающего на анализ воздуха, необходимого для работы газоанализатора в условиях низких температур окружающей среды.

Конструктивно корпус термоконтейнера выполнен из теплоизоляционных эластичных износостойких материалов. Система принудительной подачи и нагрева анализируемого воздуха представляет собой щелевой лабиринтный теплообменник и два вентилятора, прогоняющих воздух через теплообменник. Теплообменник изготовлен из дюралюминия и встроен в боковую стенку термоконтейнера.

В корпусе термоконтейнера ТК-3.3-30 размещены:

  • блок питания (БП);
  • прозрачное окно для доступа к кнопкам управления газоанализатора;
  • защитная съемная теплоизоляционная заглушка отверстия для вентиляции;
  • гнездо (разъем) для зарядки БП контейнера;
  • блок управления нагревом и вентиляцией (кнопки включения и выключения).

Особенности:

  • Время работы термоконтейнера без подзарядки аккумулятора - не менее 2 час.
  • Мощность, потребляемая в режиме нагрева - не более 15 ВА.
  • Параметры зарядного устройства
    • зарядный ток – 1 А;
    • напряжение холостого хода – 8,4 В.
  • Размеры внутренней рабочей камеры под прибор - 220х190х80 мм.
  • Объем внутренней рабочей камеры 3300 см3.

Для переноски термоконтейнера ТК-3.3-30 используется штатный ремень на плечо. Перед началом работы блок аккумуляторов термоконтейнера следует полностью зарядить путем подключения зарядного устройства через разъем на крышке.

Термоконтейнер ТК-3.3-30 с газоанализатором при транспортировке можно держать выключенными для экономии заряда батареи, если температура окружающей среды при транспортировке в автомобиле не опускается ниже +5 °C.

Технические характеристики

Диапазон рабочих температур -30...+5°С
Габариты 250х260х170 мм
Вес не более 1 кг (без прибора)
