WP/DIN2 блоки управления и сигнализации

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ

Тип: Стационарный/Многоканальный

Количество каналов: 2

Режим работы: Непрерывный

Наименования контролируемых компонентов: C1-C5 Углеводороды (в том числе сжиженный нефтяной газ), C2H4 Этен (Этилен), C2H6 Этан, C2H6O (C2H5OH) Этанол (Этиловый спирт), C3H6 Пропен (Пропилен), C3H6O Пропан-2-он (Ацетон, Диметилкотон), C3H8 Пропан, C4H8O Бутан-2-он (Метилэтилкетон), C4H10 Бутан, C5H10 Амилен (Циклопентан), C5H12 Пентан, C6H14 Гексан, C7H8 Метилбензол (Толуол), C8H10 Диметилбензол (Ксилолы, смесь изомеров м-, o-, n-), CH3OH Метанол (Метиловый спирт), CH4 Метан, CO Углерода оксид (Угарный газ), Cl2 Хлор, H2 Водород, H2S Дигидросульфид (Сероводород), NH3 Аммиак, NO2 Азота диоксид, NO Азота оксид, SO2 Серы диоксид (Ангидрид сернистый), Бензин

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу pуб.

Описание

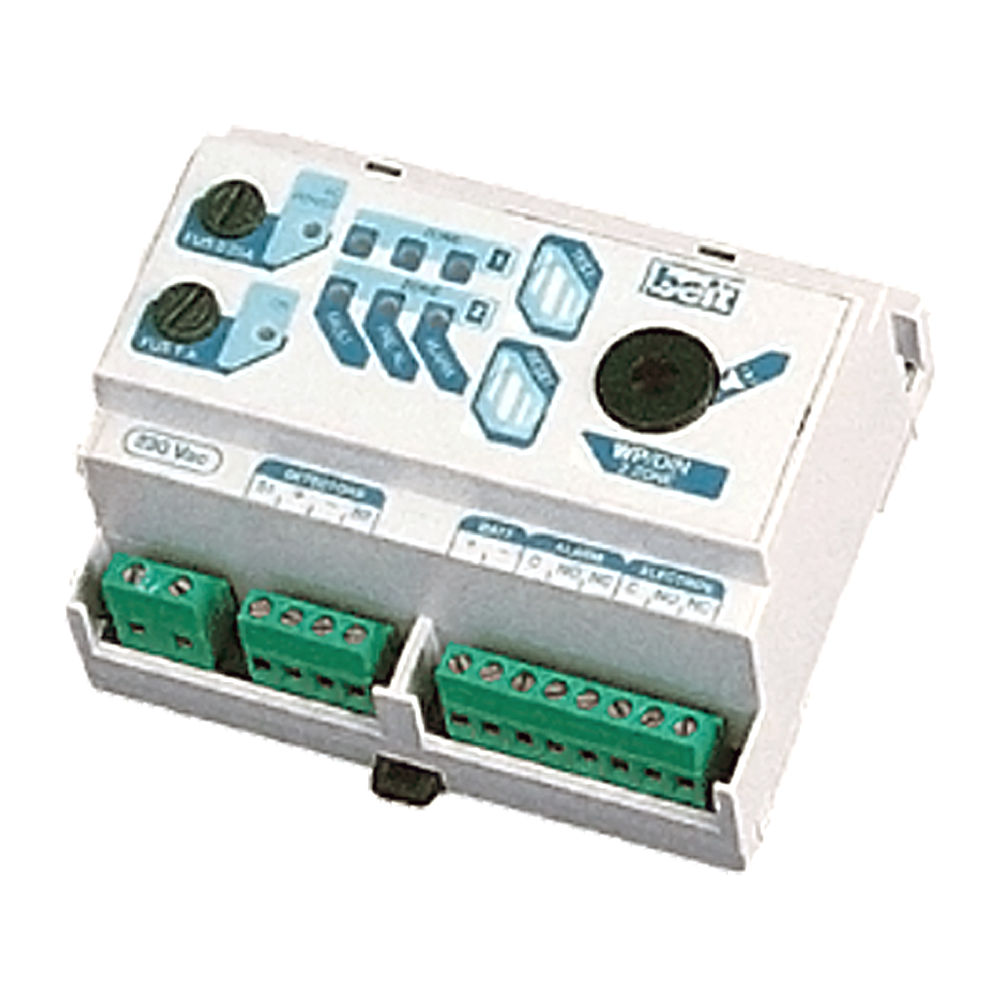

Блок управления и сигнализации WP/DIN2 – модульное устройство с креплением на DIN рейку, предназначенное для беспрерывного контроля токсичных и горючих газов.

Область применения блоков WP/DIN2промышленность, подземные стоянки и гаражи, объекты коммунального хозяйства, котельные.

Особенности блока управления и сигнализации  WP/DIN2:

  • Небольшой размер.
  • Возможность подключения любых датчиков газа с пороговым аналоговым выходом 4-12-20 mA.
  • Контроль до 4 зон, рассчитан на подключение одного газового датчика на канал.
  • Панель блока управления и сигнализации (БУС) отображает 3 состояния для каждой зоны:
    • Аварии.
    • Предтревоги.
    • Тревоги.
  • Встроенная звуковая сигнализация (85 dB).
  • Кнопки тест/сброс.
  • Два встроенных электромагнитных реле, позволяющих подключать к прибору внешние исполнительные устройства (электромагнитные клапаны, звуковую и световую сигнализацию и т.д.), а также включать Блок управления и сигнализации в состав АСУ ТП и другие цепи автоматики.
  • Бесперебойное питание блока управления и сигнализации и подключенных к нему датчиков газа.
  • Прибор имеет отдельный вход для подключения резервного источника питания (12V).
  • Встроенное зарядное устройство для заряда аккумуляторных батарей максимальной емкостью 6,5 Аh.
  • Гарантия 2 года.

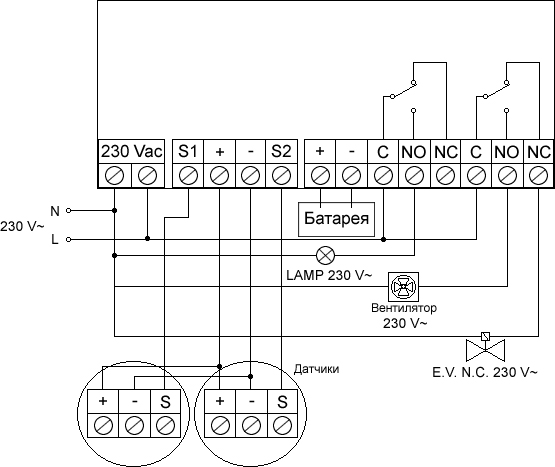

Электрическая схема подключения блока управления и сигнализации (БУС) WP/DIN2 (при наличии нормально закрытого электромагнитного клапана 230 В~, световой сигнализации 230 В~, вентилятора 230 В~ и 2 датчиков)

Примечание: при наличии свободного контакта S необходимо сделать соединение (между "+" и "S") через резистор (в комплекте).

Технические характеристики

Принцип работы Электрохимический, термокаталитический
Способ отбора пробы Диффузионный (конвекционный)
Выходные сигналы Релейный
Диапазон рабочих температур -10...+50°С
Исполнение по степени защиты IP20
Габариты 106x90x58 мм
Вес 500 г

Стандартный комплект поставки

  • Блок управления.
  • Датчики.
  • Резистор 3K3.
  • Крепеж.
  • Руководство по эксплуатации на блок управления.
  • Руководство по эксплуатации на датчик.
  • Методика поверки.
