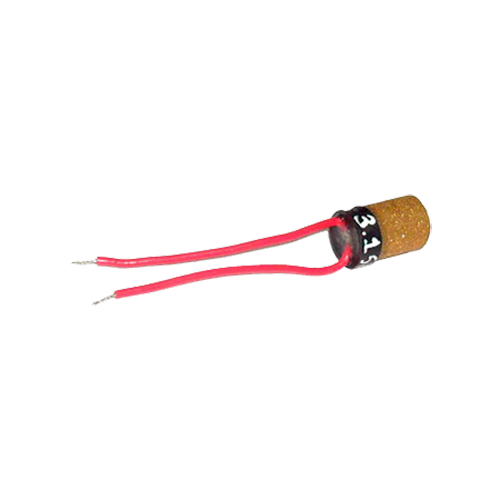

ДМП-1 датчики полупроводниковые

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов

Наименования контролируемых компонентов: C3H8 Пропан, CH4 Метан

Маркировка взрывозащиты: Нет

Описание

Датчик полупроводниковый ДМП-1 предназначен для использования в составе высокочувствительных индикаторных газоаналитических приборов и служит для обнаружения взрывоопасных газов.

Особенности датчиков ДМП-1:

  • Принцип действия датчика ДМП-1 основан на увеличении проводимости полупроводниковой керамики, находящейся при температуре 400 - 450 ºС в присутствии восстанавливающих газов.
  • Минимальные размеры чувствительного элемента датчика позволяют иметь малое энергопотребление (не более 170 мВт) и высокую устойчивость к механическим нагрузкам.
  • Оригинальная конструкция (шунтирование платинового нагревателя полупроводниковой керамикой) в высокой степени подавляет влияние температуры анализируемой среды на выходной сигнал датчика и обеспечивает защиту чувствительного элемента от газовых перегрузок.
  • Оболочка из пористого титана позволяет обеспечить степень взрывозащиты датчика ExdllCU.
  • При питании датчика стабилизированным током выходной сигнал (Uвых) образуется за счет разницы падения напряжения на чувствительном элементе в чистом воздухе (Uв) и газовой среде (Ur).

Основные характеристики полупроводниковых датчиков ДМП-1:

  • Рабочий ток, А - 0,12±0,001.
  • Напряжение на датчике в воздухе, В - 1,3±0,13.
  • Потребляемая мощность, мВт, не более - 170.
  • Время срабатывания, с, не более - 15.
  • Атмосферное давление, кПа - 84-106,7

Механические нагрузки:

  • Синусоидальная вибрация:
    • диапазон частот, Гц - 5-25;
    • амплитуда смещения, мм - 0,1.
  • Многократный механический удар:
    • длительность ударного импульса, мс - 10;
    • пиковое ускорение удара, м/с2 - 100;
    • общее число ударов - 1000
  • Продолжительность воздействия, ч - 1,5

Технические характеристики

Диапазоны измерений
CH4 Метан 0-100% об.
C3H8 Пропан 0-100% об.
Погрешность измерений
CH4 Метан --
C3H8 Пропан --
Пороги сигнализации

Нижний предел обнаружения, ppm:

  • метан (СН4) - 10;
  • пропан (С3Н) - 10
Принцип работы Полупроводниковый
Диапазон рабочих температур -25...+50°С
