СТК-1-H2 сенсор водорода к газоанализаторам Хоббит-Т, ОКА

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов

Режим работы: Непрерывный

Наименования контролируемых компонентов: H2 Водород

Маркировка взрывозащиты: Нет

Описание

Термокаталитический преобразователь концентрации водорода СТК-1-H2 предназначен для преобразовани величины концентрации в воздухе анализируемого газа  в величину электрического напряжения.

Преобразователи СТК-1-H2 состоят из рабочего элемента (РЭ) и сравнительного элемента (СЭ), которые помещены  в корпус из пористого материала. Принцип действия преобразователей основан на изменении электрического сопротивления каталитически активного РЭ,  обусловленного выделением тепловой энергии при окислении  анализируемого газа на РЭ. Выходным сигналом преобразователя является величина напряжения  на выходе измерительного моста, которая пропорциональна концентрации водорода в воздухе.

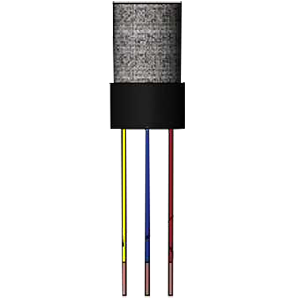

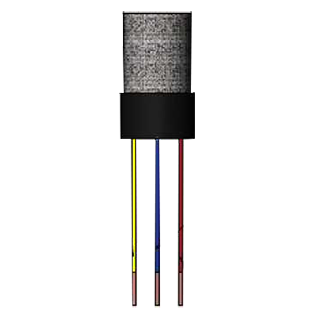

В сенсоре СТК-1-Н2 рабочий  и сравнительный элементы соединены последовательно с выводом точки их соединения проводом  желтого цвета и рассчитаны для включения в одну ветвь мостовой измерительной  схемы. К РЭ подсоединен провод красного цвета, к СЭ – синего.

Допускается эксплуатация  сенсора   при любой пространственной ориентации.

Сенсор водорода СТК-1-H2 предназначен для газоанализаторов Хоббит-Т и ОКА.

Технические характеристики

Диапазоны измерений
H2 Водород 0-3% об.
Погрешность измерений
H2 Водород ---
Принцип работы Термокаталитический
Способ отбора пробы Диффузионный (конвекционный)
Диапазон рабочих температур -40...+50°С
Габариты ø10х18 мм
Вес Не более 4 г

Стандартный комплект поставки

  • Сенсоры – кол-во по заказу;
  • Паспорт (на упаковку) – 1 экз.
