СТК-1 сенсор горючих газов к газоанализаторам Хоббит-Т, ОКА

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов

Режим работы: Непрерывный

Наименования контролируемых компонентов: C3H8 Пропан, C6H14 Гексан, CH4 Метан, CO Углерода оксид (Угарный газ)

Маркировка взрывозащиты: Нет

Описание

Термокаталитический преобразователь концентрации горючих газов: метана (СН4), пропана (С3Н8), гексана (С6Н14), оксида углерода (СО) СТК-1 предназначен для преобразования величины концентрации в воздухе анализируемого газа в величину электрического напряжения.

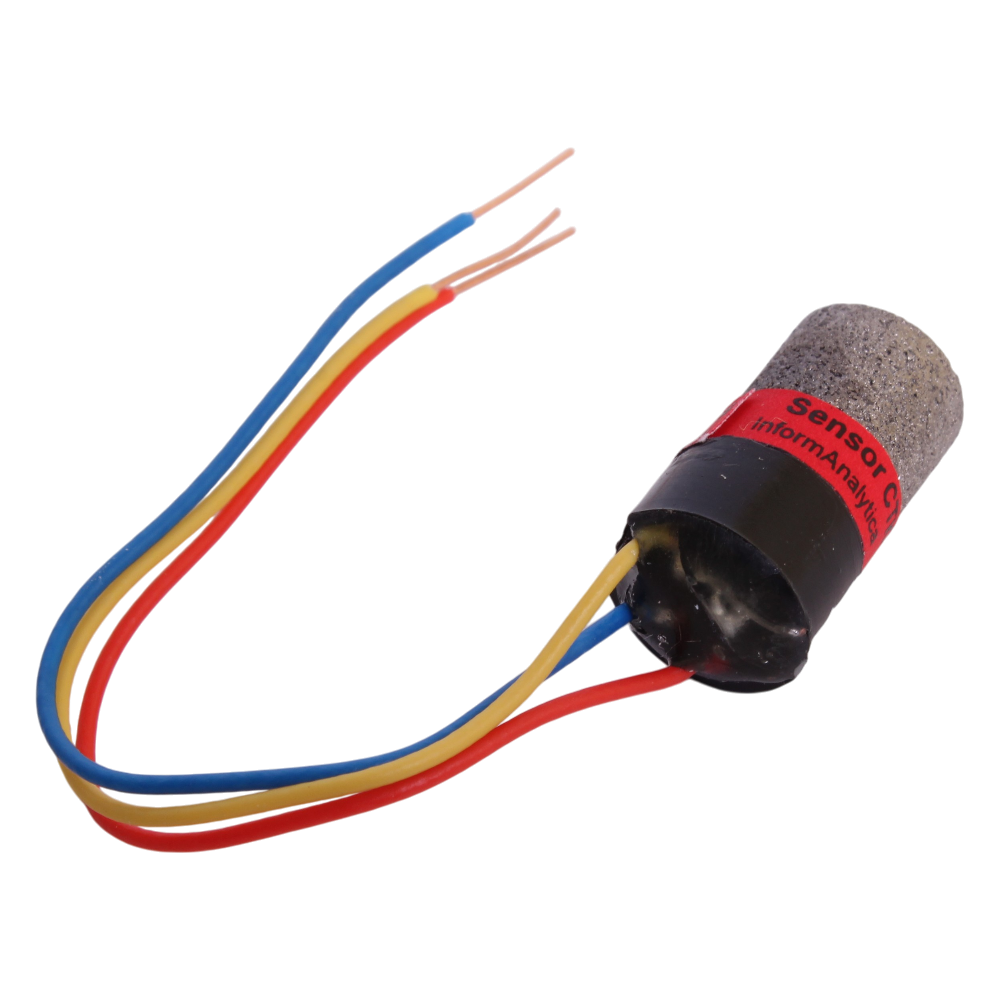

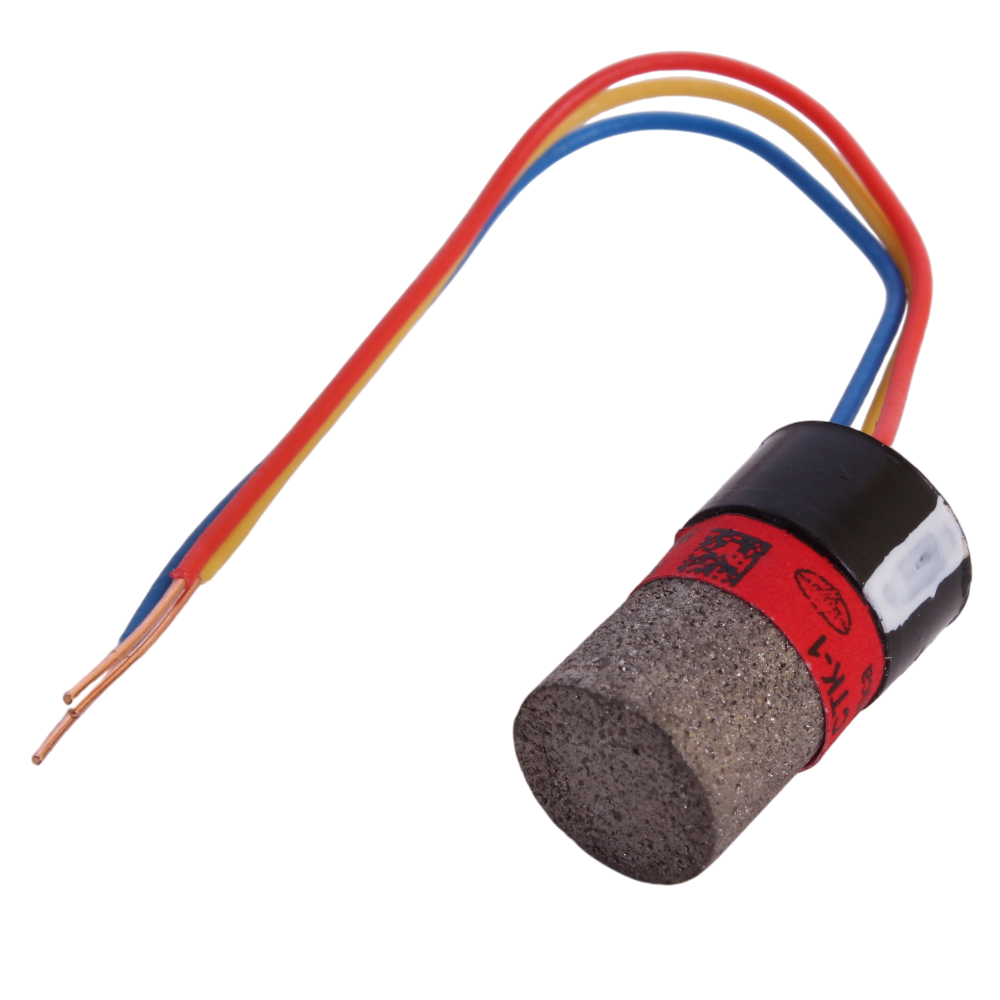

Сенсор СТК-1 состоит из рабочего элемента (РЭ) и сравнительного элемента (СЭ),которые помещены в корпус из пористого материала. Принцип действия преобразователей стк-1 основан на изменении электрического сопротивления каталитически активного РЭ, обусловленного выделением тепловой энергии при окислении анализируемого газа на РЭ. Выходным сигналом преобразователя является величина напряжения на выходе измерительного моста, которая пропорциональна концентрации анализируемого газа в воздухе.

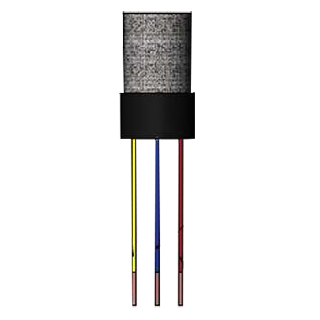

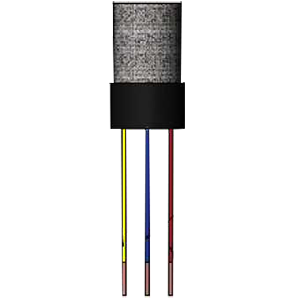

В сенсоре СТК-1 рабочий и сравнительный элементы соединены последовательно с выводом точки их соединения проводом желтого цвета и рассчитаны для включения в одну ветвь мостовой измерительной схемы. К РЭ подсоединен провод красного цвета, к СЭ – синего.

Допускается эксплуатация сенсора при любой пространственной ориентации.


Сенсор горючих газов СТК-1 предназначен для газоанализаторов Хоббит-Т и ОКА.

Технические характеристики

Диапазоны измерений
CH4 Метан 0-3% об.
C3H8 Пропан 0-1% об.
C6H14 Гексан 0-20 мг/л
CO Углерода оксид (Угарный газ) 0-6% об.
Погрешность измерений
CH4 Метан ---
C3H8 Пропан ---
C6H14 Гексан ---
CO Углерода оксид (Угарный газ) ---
Принцип работы Термокаталитический
Способ отбора пробы Диффузионный (конвекционный)
Диапазон рабочих температур -40...+50°С
Габариты ø10х18 мм
Вес Не более 4 г

Стандартный комплект поставки

  • Сенсоры – кол-во по заказу;
  • Паспорт (на упаковку) – 1 экз.
