АДГ газоанализаторы промышленных газовых выбросов стационарные

Скачать PDF

Область применения: Технология и промвыбросы/Контроль промышленных выбросов

Тип: Стационарный/Многоканальный

Количество каналов: 4

Режим работы: Непрерывный

Наименования контролируемых компонентов: CO Углерода оксид (Угарный газ), NO2 Азота диоксид, NO Азота оксид, O2 Кислород, SO2 Серы диоксид (Ангидрид сернистый)

Маркировка взрывозащиты: Нет

Описание

Газоанализаторы «АДГ» предназначены для контроля промышленных газовых выбросов, а именно - автоматического измерения объемной концентрации оксида углерода, оксида азота, диоксида азота, диоксида серы и кислорода в отходящих газах топливосжигающих установок.

Газоанализаторы промышленные АДГ представляют собой стационарные автоматические показывающие приборы непрерывного действия, конструктивно выполненные в двух блоках: (измерительный блок и блок пробоподготовки). Газоанализаторы АДГ предназначены для эксплуатации только во взрывобезопасных помещениях. Число измерительных каналов определяется заказчиком в зависимости от модификации газоанализаторов.

Принцип действия
Информация на дисплее измерительного блока включает в себя текущее значение концентрации измеряемого компонента, дату и время измерения. Подача пробы к газоанализатору - с помощью встроенного побудителя расхода. Блок пробоподготовки позволяет осуществлять кондиционирование пробы и её подачу по любой приемлемой для различных газоанализаторов схеме. Способ пробоподготовки - удаление влаги из пробы вымораживанием (термоэлектрический эффект Пельтье).

Технические характеристики

Диапазоны измерений
CO Углерода оксид (Угарный газ) АДГ-304: 0-5000 млн-1, АДГ-305: 0-1000 млн-1
NO Азота оксид Для всех моделей: 0-1000 млн-1
O2 Кислород Для всех моделей: 0-21%
SO2 Серы диоксид (Ангидрид сернистый) АДГ-304: 0-2000 млн-1
NO Азота оксид АДГ-305: 0-100 млн-1
Погрешность измерений
CO Углерода оксид (Угарный газ) АДГ-304: ±20 млн-1 (абсолютная), ±10 (относительная)
АДГ-305: ±10 млн-1 (абсолютная), ±10 (относительная)
NO Азота оксид Для всех моделей: ±15 млн-1 (абсолютная), ±15 (относительная)
O2 Кислород Для всех моделей: ±0,4 % (абсолютная), ±10 (относительная)
SO2 Серы диоксид (Ангидрид сернистый) АДГ-304: ±30 млн-1 (абсолютная), ±15 (относительная)
NO Азота оксид АДГ-305: ±15 млн-1 (абсолютная)
Принцип работы Электрохимический
Выходные сигналы RS232, Токовый 4-20 мА
Диапазон рабочих температур +5...+40°С
Питание ~ 220 В
Габариты Измерительный блок - 482х 410х 132 мм;
Блок пробоподготовки - 265х 310х 130 мм.
Вес Измерительный блок - 8 кг;
Блок пробоподготовки - 5 кг.

Варианты исполнения

Модификация

Нормы

Анализируемый компонент

Диапазон
измерений,

Пределы допускаемой
основной погрешности

Поддиапазоны

Абсолютная погрешность, ?, млн-1 (об.%)

Относительная погрешность, ?, %

АДГ-304(Н)
Кол-во измерительных каналов
от 1 до 4-х по выбору потребителя.

СО

0 - 5000 млн-1

0 -200 млн-1
200 - 5000 млн-1

±20 млн-1
-

-
±10

NO

0 - 1000 млн-1

0 -100 млн-1
100 - 1000 млн-1

±15млн-1
-

-
±15

2

0 - 2000 млн-1

0 -200 млн-1
200 - 2000 млн-1

±30 млн-1
-

-
±15

О2

0 - 21 об.%

0 - 4 об.%
4 - 21 об.%

±0,4 об.%
-

-
±10

АДГ-305(Н)
Кол-во измерительных каналов
от 1 до 4-х по выбору потребителя.

СО

0 - 1000 млн-1

0 -100 млн-1
100 - 1000 млн-1

±10 млн-1
-

-
±10

NO

0 - 1000 млн-1

0 -100 млн-1
100 - 1000 млн-1

±15 млн-1
-

-
±15

2

0 - 100 млн-1

-

±15 млн-1

-

О2

0 - 21 об.%

0 - 4 об.%
4 - 21 об.%

±0,4 об.%
-

-
±10

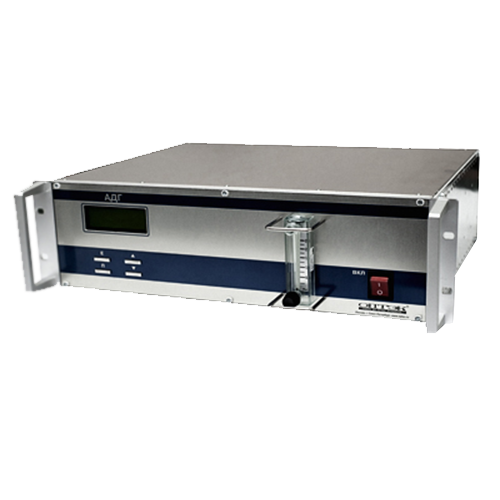

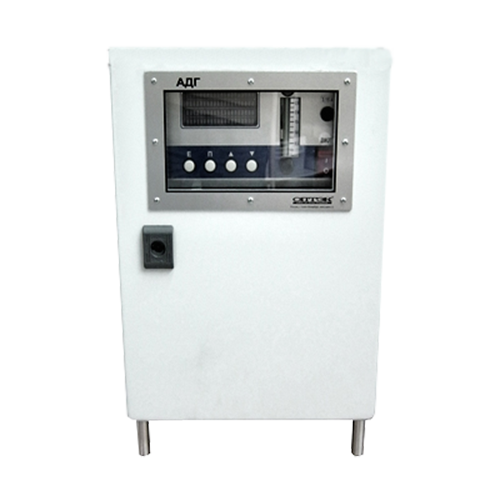

Исполнение корпуса: АДГ-304(305) - стоечное (19'); АДГ-304Н(305Н) - настенное.

Стандартный комплект поставки

Необходимая комплектация:

  •  Блок пробоподготовки термоэлектрический мод. ТХМ-40.2.
  •  Зонд для ТХМ-40.2 (либо зонд для газоходов).

Дополнительная комплектация, опции

  • Подогревный шланг.
  • Каплеотбойник.
  • Пробоотборный зонд и т.д.
