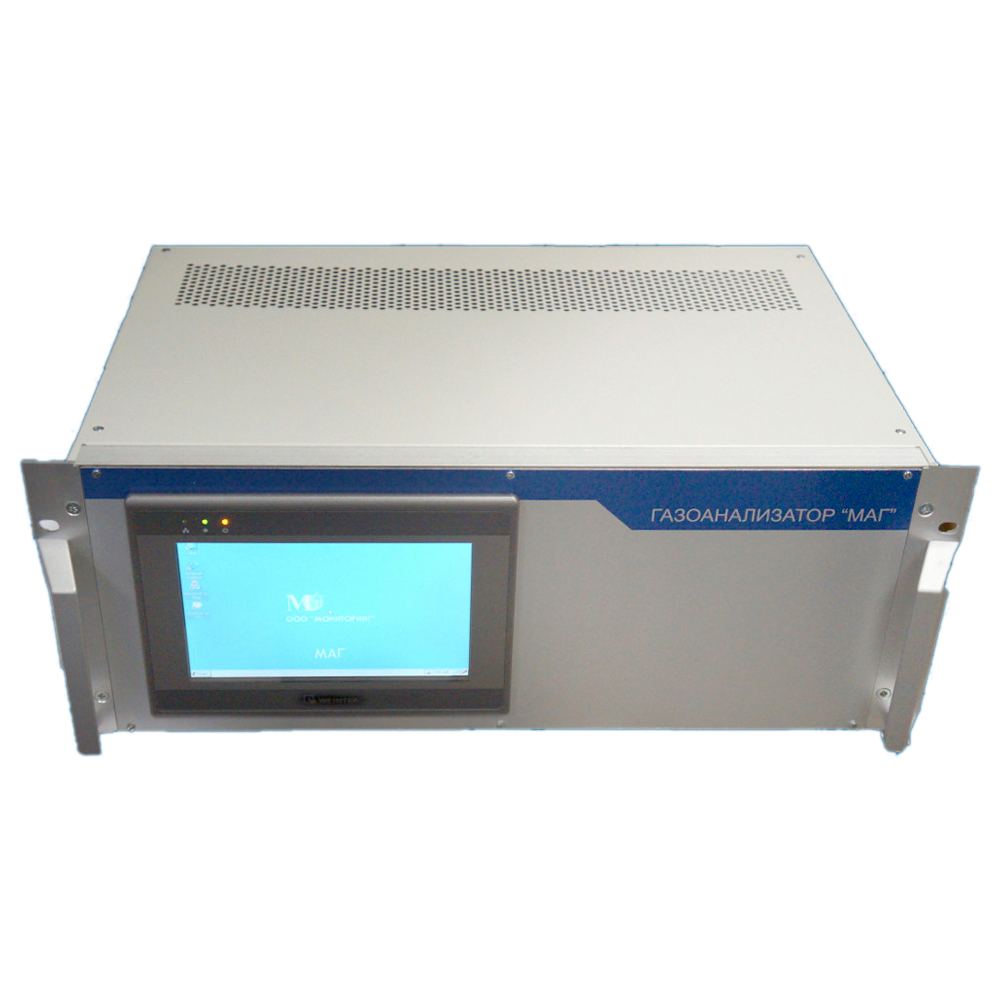

Маг газоанализаторы стационарные многокомпонентные

Скачать PDF

Область применения: Технология и промвыбросы/Контроль промышленных выбросов

Тип: Стационарный/Многоканальный

Количество каналов: 6

Режим работы: Непрерывный

Наименования контролируемых компонентов: C1-C5 Углеводороды (в том числе сжиженный нефтяной газ), CO2 Углерода диоксид (Двуокись углерода, углекислый газ), CO Углерода оксид (Угарный газ), NO Азота оксид, O2 Кислород, SO2 Серы диоксид (Ангидрид сернистый)

Маркировка взрывозащиты: Нет

Описание

Многокомпонентные газоанализаторы МАГ предназначены для измерения объемной доли оксида углерода CO, диоксида углерода CO2, кислорода O2, метана CH4, пропана C3H8, оксида азота NO и диоксида серы SO2 в смеси с азотом, воздухом и других невзрывоопасных смесях; измерения температуры окружающей и анализируемой сред, избыточного давления (разряжения) и скорости газового потока в точке отбора проб.

Особенности:

  • Конструктивно газоанализаторы выполнены в металлическом корпусе.
  • Системы пробоподготовки представляет собой блок фильтров (грубой и тонкой очистки газа от взвешенных частиц пыли) и осушитель, работающий на принципе охлаждения газа на элементах Пельтье и или с использованием трубок Perma Pure.
  • Газоанализаторы МАГ имеют встроенное программное обеспечение. Программное обеспечение промышленного газоанализатора идентифицируется по запросу через цифровой последовательный интерфейс.

Метрологические характеристики

Определяемый компонент

Диапазон показаний объемной доли определяемого компонента

Предел допускаемой
основной погрешности, %

приведенной

относительной

Оксид углерода CO

0 – 100 млн-1

0 – 100 млн-1

±3

-

0 – 1000 млн-1

0 – 100 млн-1

±3

-

100 – 1000 млн-1

-

±3

0 – 2500 млн-1

0 – 250 млн-1

±3

-

250 – 2500 млн-1

-

±3

0 – 5000 млн-1

0 –500 млн-1

±2

-

500 – 5000 млн-1

-

±2

0 – 1 %

0 – 0,1 %

±2

-

0,1 – 1,0 %

-

±2

0 – 2 %

0 – 0,2 %

±2

-

0,2 – 2,0 %

-

±2

0 – 5 %

0 – 0,5 %

±1

-

0,5 – 5,0 %

-

±1

0 – 10 %

0 – 1 %

±1

-

1 – 10 %

-

±1

0 – 50 %

0 – 5 %

±1

-

5 – 50 %

-

±1

0 – 100 %

0 – 10 %

±1

-

10 – 100 %

-

±1

Диоксид углерода CO2

0 – 50 млн-1

0 – 50 млн-1

±8

-

0 – 100 млн-1

0 – 100 млн-1

±8

-

0 – 500 млн-1

0 – 50 млн-1

±8

-

50 - 500 млн-1

-

±8

0 – 1000 млн-1

0 – 100 млн-1

±8

-

100 - 1000 млн-1

-

±8

0 – 1 %

0 – 0,1 %

±6

-

0,1 – 1,0 %

-

±6

0 – 2 %

0 – 0,2

± 3

-

0,2 – 2,0

-

±3

0 – 5 %

0 – 0,5 %

±2

-

0,5 – 5,0 %

-

±2

0 – 10 %

0 – 1 %

±2

-

1 – 10 %

-

±2

0 – 20 %

0 – 2 %

±2

-

2 – 20 %

-

±2

0 – 50 %

0 – 5 %

±1

-

5 – 50 %

-

±1

0 – 100 %

0 – 10 %

±1

-

10 – 100 %

-

±1

Пропан C3H8

0 – 100 млн-1

0 – 100 млн-1

±3

-

0 – 500 млн-1

0 – 50 млн-1

±3

-

50 - 500 млн-1

-

±3

0 – 1000 млн-1

0 – 100 млн-1

±3

-

100 - 1000 млн-1

-

±3

0 – 2500 млн-1

0 – 250 млн-1

±3

-

250 - 2500 млн-1

-

±3

0 – 5000 млн-1

0 – 500 млн-1

±3

-

500 - 5000 млн-1

-

±3

0 – 1 %

0 – 0,1 %

±3

-

0,1 – 1,0 %

-

±3

0 – 5 %

0 – 0,5 %

±4

-

0,5 – 5,0 %

-

±4

Метан CH4

0 – 100 млн-1

0 – 100 млн-1

±3

-

0 – 500 млн-1

0 – 50 млн-1

±3

-

50 - 500 млн-1

-

±3

0 – 1000 млн-1

0 – 100 млн-1

±3

-

100 - 1000 млн-1

-

±3

0 – 2500 млн-1

0 – 250 млн-1

±3

-

250 - 2500 млн-1

-

±3

0 – 5000 млн-1

0 – 500 млн-1

±3

-

500 - 5000 млн-1

-

±3

0 – 1 %

0 – 0,1 %

±3

-

0,1 – 1,0 %

-

±3

0 – 2 %

0 – 0,2 %

±2

-

0,2 – 2,0 %

-

±2

0 – 5 %

0 – 0,5 %

±2

-

0,5 – 5,0 %

-

±2

0 – 10 %

0 – 1 %

±1

-

1 – 10 %

-

±1

0 – 20 %

0 – 2 %

±1

-

2 – 20 %

-

±1

0 – 50 %

0 – 5 %

±1

-

5 – 50 %

-

±1

0 – 100 %

0 – 10 %

±2

-

10 – 100 %

-

±2

Оксид азота NO

0 – 1000 млн-1

0 – 100 млн-1

±5

-

100 – 1000 млн-1

-

±5

0 – 2000 млн-1

0 – 200 млн-1

±5

-

200 – 2000 млн-1

-

±5

0 – 5000 млн-1

0 – 500 млн-1

±5

-

500 – 5000 млн-1

-

±5

0 – 1 %

0 – 0,1 %

±4

-

0,1 – 1,0 %

-

±4

0 – 4 %

0 – 0,4 %

±4

-

0,4 – 4,0 %

-

±4

Диоксид серы SО2

0 – 100 млн-1

0 – 100 млн-1

±5

-

0 – 1000 млн-1

0 – 100 млн-1

±5

-

100 – 1000 млн-1

-

±5

0 – 2000 млн-1

0 – 200 млн-1

±5

-

200 – 2000 млн-1

-

±5

0 – 5000 млн-1

0 – 500 млн-1

±4

-

500 – 5000 млн-1

-

±4

0 – 1 %

0 – 0,1 %

±3

-

0,1 – 1,0 %

-

±3

0 – 2 %

0 – 0,2

±3

-

0,2 – 2,0

-

±3

0 – 10 %

0 – 1 %

±4

-

1 – 10 %

-

±4

0 – 20 %

0 – 2 %

±4

-

2 – 20 %

-

±4

Кислород О2

0 – 1 %

0 – 1 %

±5

-

0 – 25 %

0 – 2,5 %

±5

-

2,5 – 25 %

-

±5

0 – 100 %

0 – 10 %

±1

-

10 – 100 %

-

±1


Измеряемый параметр

Диапазон измерений

Пределы допускаемой основной погрешности

Температура окружающего воздуха

от минус 10°С до 40°С

±1°С

Температура анализируемого газа

от  0°С до 1200°С

±2°С в диапазоне от 0 до 100°С
±2% отн, в диапазоне от 100 до 1200°С

Избыточное давление (разряжение) газового потока

±(0 – 50) гПа

±0,2 гПа в диапазоне ±(0 – 10) гПа
±2 % в диапазоне ±(10 – 50) гПа

Скорость газового потока

(4 – 50) м/с

±2 м/с

Технические характеристики

Диапазоны измерений
CO Углерода оксид (Угарный газ) 0-5000 млн-1; 0-100% об. см. Метрологические характеристики
CO2 Углерода диоксид (Двуокись углерода, углекислый газ) 0-1000 млн-1; 0-100% об. см. Метрологические характеристики
C3H8 Пропан 0-5000 млн-1; 0-5% об. см. Метрологические характеристики
CH4 Метан 0-5000 млн-1; 0-100 % об. см. Метрологические характеристики
NO Азота оксид 0-5000 млн-1; 0-4% об. см. Метрологические характеристики
SO2 Серы диоксид (Ангидрид сернистый) 0-5000 млн-1; 0-20% об. см. Метрологические характеристики
O2 Кислород 0-100% об. см. Метрологические характеристики
Погрешность измерений
CO Углерода оксид (Угарный газ) Предел основной погрешности измерения ±2% (относительная) в диапазоне 0-5000 млн-1; ±1% (относительная) в диапазоне 0-100% об.
CO2 Углерода диоксид (Двуокись углерода, углекислый газ) Предел основной погрешности измерения ±8% (относительная) в диапазоне 0-1000 млн-1; ±1% (относительная) в диапазоне 0-100% об.
C3H8 Пропан Предел основной погрешности измерения ±3% (относительная) в диапазоне 0-5000 млн-1; ±4% (относительная) в диапазоне 0-5% об.
CH4 Метан Предел основной погрешности измерения ±3% (относительная) в диапазоне 0-5000 млн-1; ±2% (относительная) в диапазоне 0-100% об.
NO Азота оксид Предел основной погрешности измерения ±5% (относительная) в диапазоне 0-5000 млн-1; ±4% (относительная) в диапазоне 0-4% об.
SO2 Серы диоксид (Ангидрид сернистый) Предел основной погрешности измерения ±4% (относительная)
O2 Кислород Предел основной погрешности измерения ±1% (относительная)
Принцип работы Инфракрасный, парамагнитный, терморезистивный и термоэлектрический, мембранный датчик
Способ отбора пробы Принудительный/Внешний побудитель расхода, Принудительный/Встроенный побудитель расхода
Выходные сигналы RS232
Диапазон рабочих температур +5...+40°С
Питание ~ 220 В

Стандартный комплект поставки

  • Газоанализатор МАГ.
  • Руководство по эксплуатации.
  • Паспорт.
  • Методика поверки.
  • Шнур сетевого питания.

Дополнительная комплектация, опции

  • Газоанализатор МАГ(конфигурация измерительных каналов).
  • Блок пробоподготовки.
  • Холодильник термоэлектрический.
  • Нуль-модемный кабель связи газоанализатора с ПК RS-232.
