АНКАТ-7670 газоанализаторы автоматические измерения уровня одоризации газа

Скачать PDF

Область применения: Технология и промвыбросы/Контроль технологических процессов

Тип: Стационарный/Одноканальный

Количество каналов: 1

Режим работы: Непрерывный

Наименования контролируемых компонентов: C2H6S Этантиол (Этилмеркаптан)

Количество контролируемых компонентов (одним прибором): 1

Маркировка взрывозащиты: 1ExibdIIBT4

Цена (без учета НДС): 232620,00-252300,00 pуб.

Описание

Газоанализатор АНКАТ-7670 предназначается для измерения массовой концентрации одоранта (меркаптанов) в природном газе согласно ГОСТ 5542-87.

Области применения

Газоанализатор промышленный АНКАТ-7670 используется для контроля концентрации (массовой) меркаптанов в природном газе на ГРС (газораспределительных станциях) потребителям (на газопроводах с давлением 3-12(±10%) атм. и расходом газа 1000-200000 м3/ч).

Особенности стационарного газоанализатора АНКАТ-7670:

  • Измерение в текущем времени степени одоризации, выдача информации оператору.
  • Наличие режима самотестирования и выдача сигнала «отказ» с одновременным сообщением по RS485.
  • Регулировка цикла измерения, диапазон от 20 до 120 мин.
  • Возможность управления функционированием одоризационной установки (коррективы в подаче одоранта в зависимости от фактического его содержания).
  • Наличие двух порогов (звуковой и световой) сигнализации.
  • По каждому из обоих порогов наличие сухих контактов реле.
  • Наличие цифрового, а также токового выходных сигналов для передачи служебной информации, значения концентрации и управления рабочими режимами газоанализатора.
  • Наличие энергонезависимой памяти, позволяющей хранение значений концентрации за прошедшие 30 суток работы, времени и календарной даты замера.
  • Возможность калибровки датчика на месте, без демонтажа газоанализатора.
  • Межкалибровочный интервал шесть месяцев.

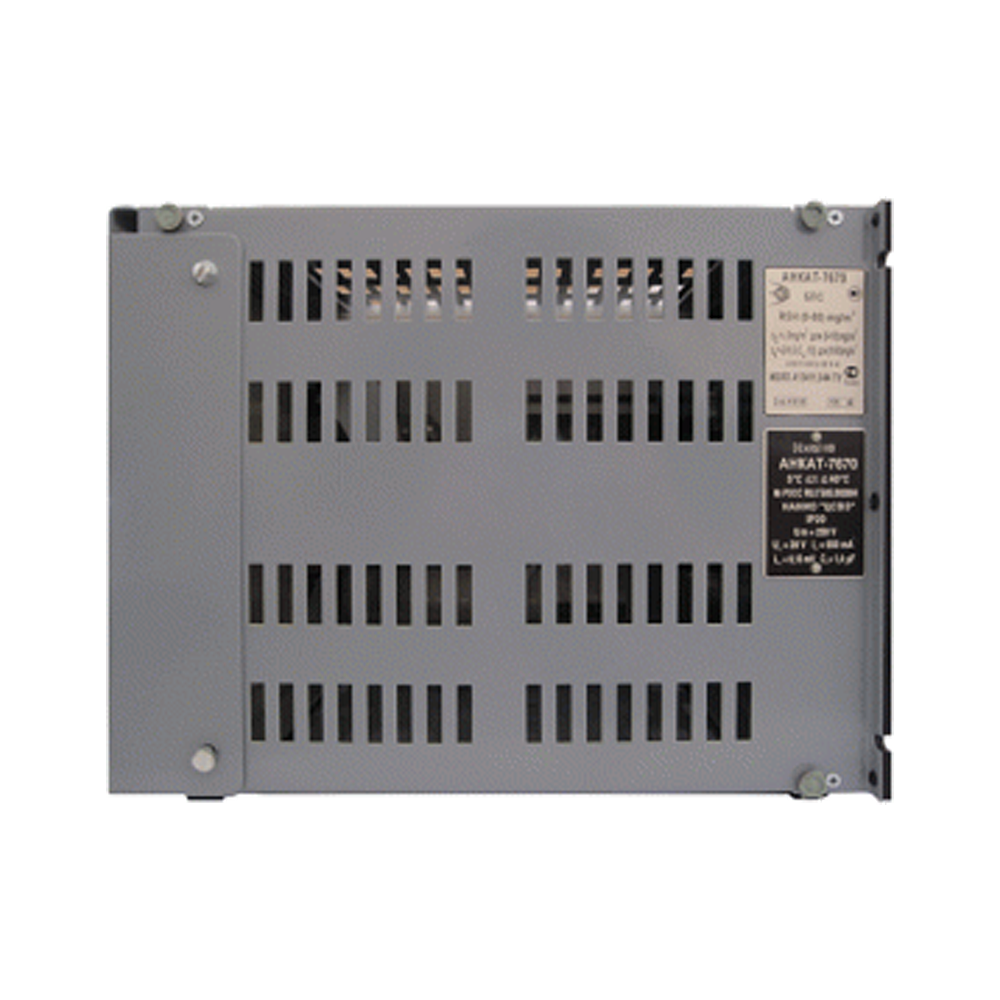

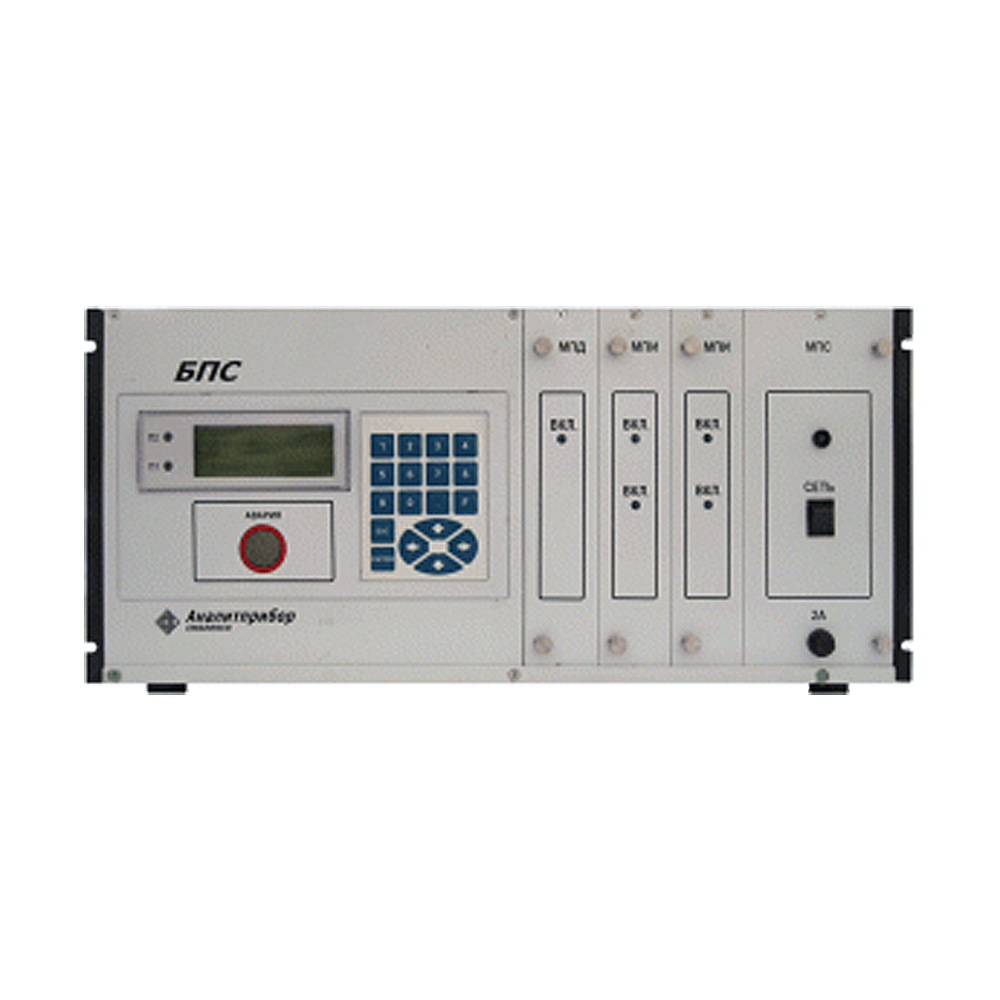

Автоматический газоанализатор АНКАТ-7670 включает в себя блок отбора пробы (БОП) и блок питания и сигнализации (сокращенно - БПС). В блоке отбора пробы монтируется датчик (БД). Территориально БПС устанавливается вне взрывоопасной зоны. БОП можно устанавливать во взрывоопасных зонах класса IIВ Т4.

Технические характеристики

Диапазоны измерений
C2H6S Этантиол (Этилмеркаптан) 0-80 (меркаптаны R-SH) мг/м3; 0-40 (сера меркаптановая) мг/м3
Погрешность измерений
C2H6S Этантиол (Этилмеркаптан) Предел допускаемой основной абсолютной погрешности ±2 мг/м3 (диапазон 0-10);

±(2+0,2х(СВХ-10)) мг/м3 (диапазон 10-80)

Пороги сигнализации
  • Порог 1 - 10 мг/м3
  • Порог 2 - 40 мг/м3

Возможна установка порогов от 10 до 70 мг/м3.

Принцип работы Электрохимический
Способ отбора пробы Диффузионный (конвекционный)
Выходные сигналы RS232, RS485, Токовый 4-20 мА
Диапазон рабочих температур +5...+40°С (БПС); -45...+40°С (БОП)
Исполнение по степени защиты IP20, IP54
Питание ~ 220 В
Габариты 480х290х220 мм (БПС); 250х400х670 мм (БОП)
Вес 8 кг (БПС); 25 кг (БОП)

Стандартный комплект поставки

  • Газоанализатор.
  • Блок управления и индикации (выносной) ИБЯЛ.421252.001-01.
  • Индикатор расхода ИБЯЛ.418622.001.
  • Эксплуатационная документация, комплект ЗИП.
