ГАММА-100 газоанализаторы многокомпонентных смесей многофункциональные

Скачать PDF

Область применения: Технология и промвыбросы/Контроль технологических процессов

Тип: Стационарный/Многоканальный

Количество каналов: 3

Режим работы: Непрерывный

Наименования контролируемых компонентов: CH4 Метан, CO2 Углерода диоксид (Двуокись углерода, углекислый газ), CO Углерода оксид (Угарный газ), H2 Водород, He Гелий, N2 Азот, NO Азота оксид, O2 Кислород, SO2 Серы диоксид (Ангидрид сернистый)

Количество контролируемых компонентов (одним прибором): 3

Маркировка взрывозащиты: Нет

Цена (без учета НДС): 101985,00-592487,00 руб.

Описание

Газоанализатор многокомпонентных смесей ГАММА-100 предназначается для проведения экологического и технологического мониторинга путем постоянного автоматического измерения 1 - 3 компонентов из следующих газов: SO2, H2, N2, СО, СО2, CH4, NO, O2.

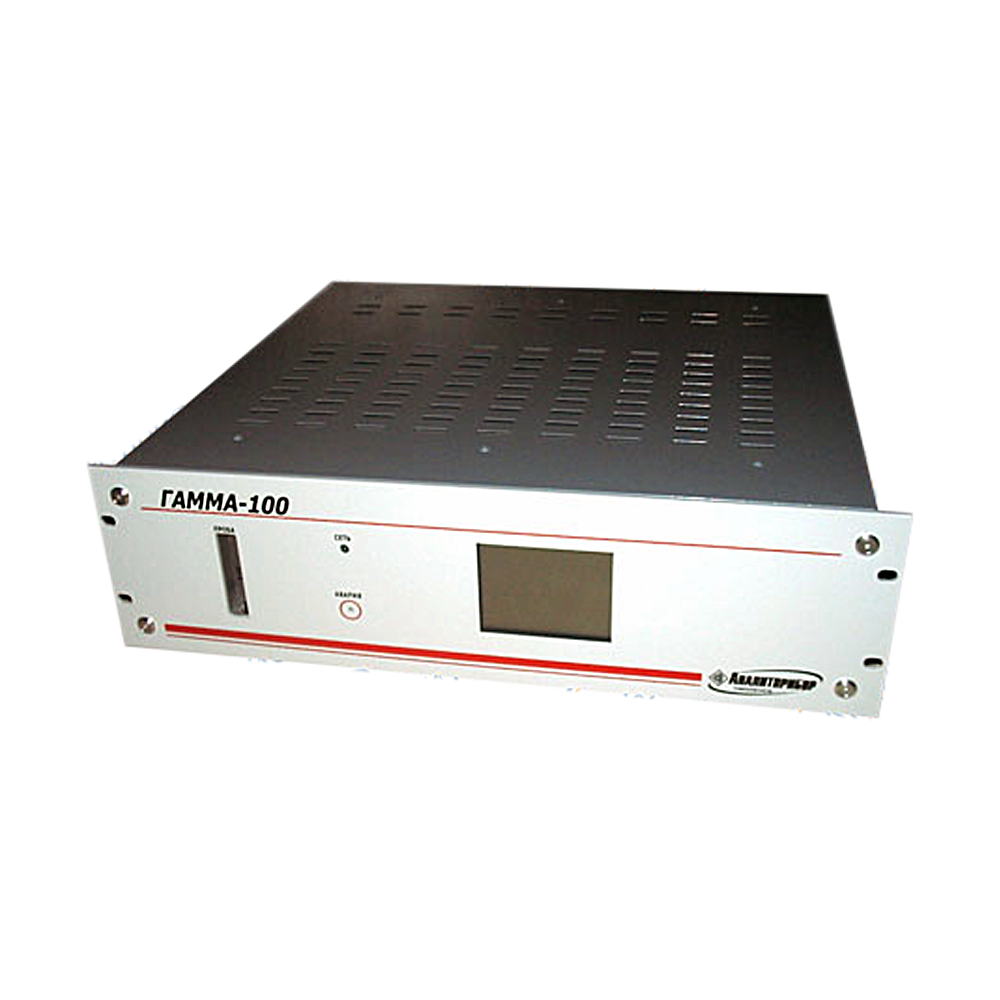

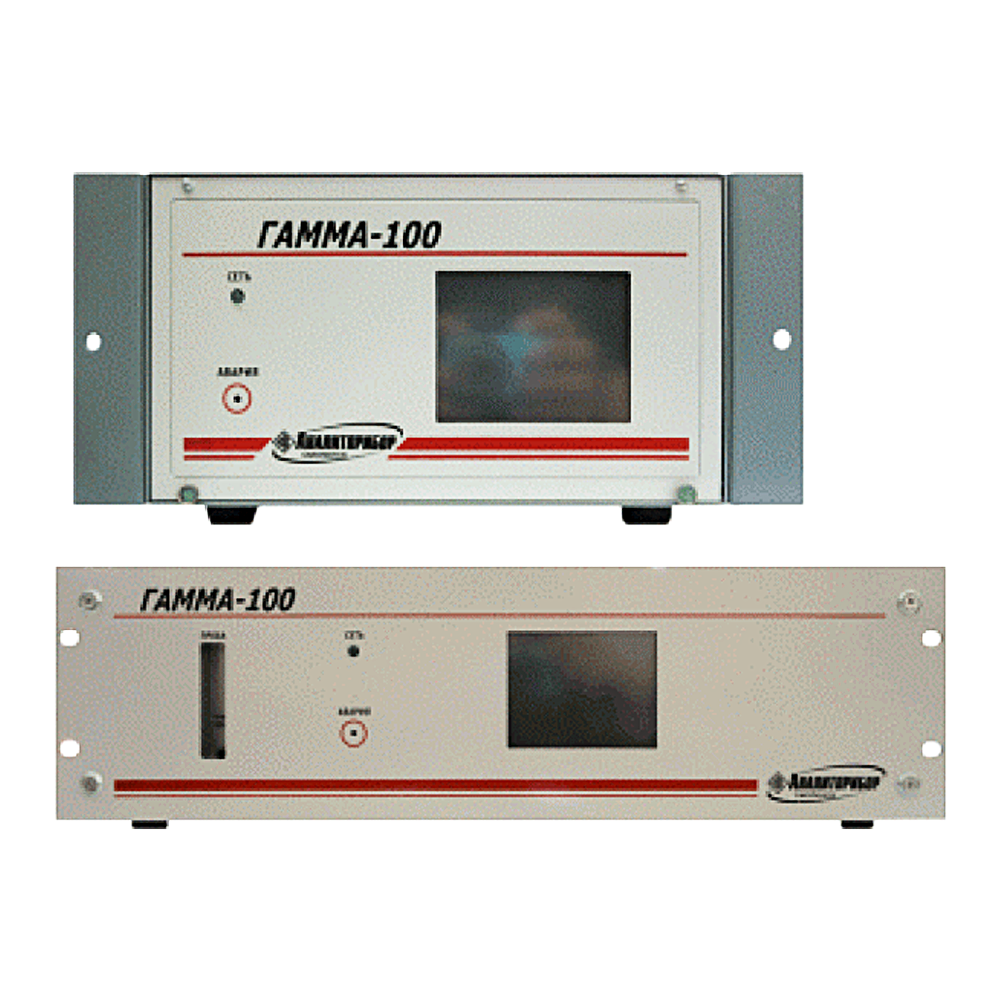

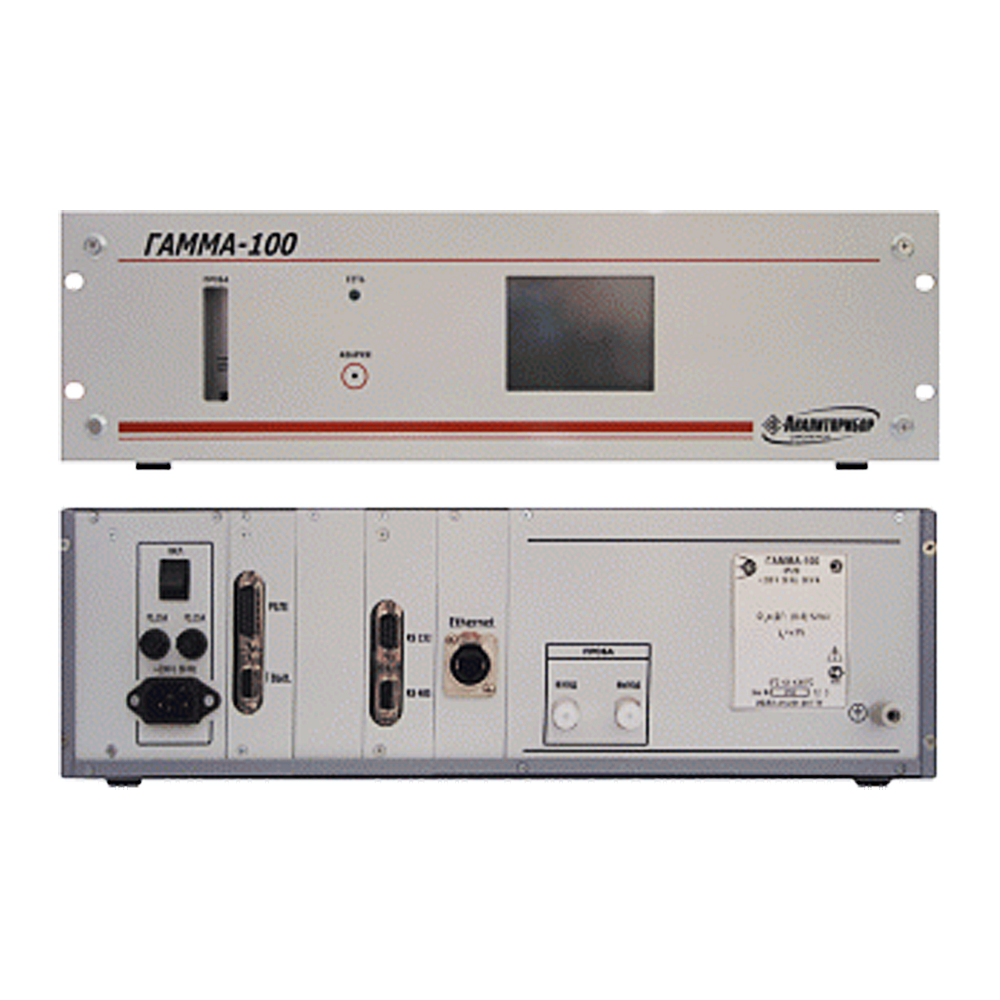

Конструктивно многофункциональный газоанализатор ГАММА-100 является одноблочным прибором с измерительными датчиками, встроенными в корпус. На лицевую панель выведены: клавиатура управления, жидкокристаллический экран, на котором отображаются замеренные данные и индикация расхода контролируемой пробы.

Область применения газоанализатора ГАММА-100: интегрированным в автоматизированные системы управления технологическими процессами в цветной, черной металлургии, стекольной и цементной промышленности, предприятиях производства керамики и кирпича, в нефтехимической и химической промышленности, ГРЭС, ТЭЦ, котельных и т.д.

Особенности газоанализатора ГАММА-100:

  • Возможность одновременных замеров до 3-х компонентов.
  • Единое максимально допустимое содержание влаги и расход пробы для датчиков всех типов, что позволяет существенно упростить систему пробоподготовки.
  • Введение влаго- и термокомпенсации, что повышает стабильность показаний.
  • Увеличение межкалибровочного периода для инфракрасного и термокондуктометрического датчиков до 30 суток, для ряда шкал термомагнитного датчика до 6 месяцев.
  • Учет взаимных влияний замеряемых компонентов (для многоканальных приборов).
  • Возможность применения дополнительной оболочки с подогревом и степенью защиты до IР65.
  • Цифровая обработка сигнала.
  • Удобное меню пользователя.
  • Самодиагностика с индикацией результатов на дисплее.
  • Два программируемых (на превышение или понижение) порога.
  • Мощные пороговые реле 250В/2,5А.
  • Наличие звуковой сигнализации.
  • Цифровые выходы.
  • Цифровая индикация концентрации замеряемого компонента по каждому каналу измерений.
  • Выдача на выходе унифицированного токового сигнала, прямо пропорционального концентрации определяемого компонента.
  • Выдача зеленой световой индикации при включении газоанализатора.
  • Выдача светового и текстового сигнала о переходе концентрацией определяемого компонента порогового значения.
  • Коммутация внешних контуров переключающимися контактами реле (две группы «сухой контакт»), служащими для автоматического отключения (включения) исполнительных устройств в случае включения сигнализации, сообщающей о достижении установленных пороговых значений содержанием определяемого компонента (превышения или снижения).
  • Выдача данных о концентрации замеряемых компонентов в цифровом формате.
  • Кроме возможности считывания по основным каналам концентраций газоанализатор снабжен возможностью управления по каналу связи RS-485 (RS-232), а именно:
  • корректировка начала шкалы.
  • корректировка конца шкалы.
  • задание порогов.

Прибор легко интегрируется в измерительную концепцию любого промышленного предприятия и позволяет произвести замену снятых с производства газоанализаторов ГИАМ-14, ГИАМ-15, ГТМ-5101, ГТВ-1101 и других аналогичных изделий одним прибором ГАММА-100.

Контролируемые газы и диапазоны их измерений:

Измеряемый компонент

Единица физической величины

Диапазон измерений

Принцип измерения

Состав анализируемой среды

Оксид углерода СО

об. доля млн-1

0 - 200; 0 - 500;
0 - 1000; 0 - 2000

оптико-акустический



Оксид углерода СО

об. доля %

0 - 0,5; 0 - 1; 0 - 2;
0 - 5; 0 - 10; 0 - 20;
0 - 30; 0 - 50; 0 - 70; 0 - 100

оптико-акустический



Оксид углерода СО

г/м3

0 - 15

оптико-акустический



Диоксид углерода СО2

об. доля млн-1

0 - 100; 0 - 200; 0 - 500;
0 - 1000; 0 - 2000

оптико-акустический



Диоксид углерода СО2

об. доля %

0 - 0,5; 0 - 1; 0 - 2;
0 - 5; 0 - 10; 0 - 20;
0 - 30; 0 - 50; 0 - 70; 0 - 100

оптико-акустический



Диоксид углерода СО2

об. доля %

0 - 30; 0 - 50;
40 - 100; 90 - 100

термокондуктометрический

диоксид углерода - азот

Метан СН4

об. доля млн-1

0 - 500; 0 - 1000; 0 - 2000

оптико-акустический



Метан СН4

об. доля %

0 - 0,5; 0 - 1; 0 - 2;
0 - 5; 0 - 10; 0 - 20;
0 - 30; 0 - 50; 0 - 70; 0 - 100

оптико-акустический



Диоксид серы SO2

г/м3

0 - 2; 0 - 5; 0 - 10;
0 - 20; 0 - 60

оптико-акустический



Азот N2

об. доля %

0 - 20; 80 - 100;
0 - 40; 0 - 60; 60 - 100

термокондуктометрический

азот - гелий

Водород Н2

об. доля %

0 - 0,5; 0 - 1

термокондуктометрический

водород -

диоксид углерода (10%) - кислород (2%)

- остальное азот

Оксид азота NO

г/м3

0 - 1; 0 - 2

оптико-акустический



Водород Н2

об. доля %

0 - 1; 0 - 2; 0 - 3; 0 - 5;
0 - 10; 0 - 20; 0 - 30;
0 - 40; 0 - 50; 0 - 60;
0 - 80; 0 - 100; 50 - 100;
60 - 100; 80 - 100;
90 - 100; 95 - 100

термокондуктометрический

водород - азот

Водород Н2

об. доля %

0 - 1; 0 - 2;
0 - 3; 90 - 100

термокондуктометрический

водород - воздух

Водород Н2

об. доля %

0 - 1; 0 - 2; 0 - 3

термокондуктометрический

водород - кислород

Водород Н2

об. доля %

50 - 100; 70 - 100

термокондуктометрический

водород - метан

Кислород О2

об. доля %

0 - 1; 0 - 2

термокондуктометрический

кислород - гелий

Кислород О2

об. доля %

0 - 1; 0 - 2; 0 - 3

термокондуктометрический

кислород - водород

Гелий Не

об. доля %

10 - 100

термокондуктометрический

гелий - азот

Кислород О2

об. доля %

0 - 1; 0 - 2; 0 - 5;
0 - 10; 0 - 21; 0 - 30;
0 - 50; 0 - 80; 0 - 100;
15 - 30; 50 - 80;
80 - 100; 90 - 100;
95 - 100; 98 - 100

термомагнитный

кислород - азот

Кислород О2

об. доля %

0 - 1; 0 - 2; 0 - 5;
0 - 100; 80 - 100;
90 - 100; 98 - 100

термомагнитный

кислород - аргон

Кислород О2

об. доля %

0 - 1; 0 - 2; 0 - 5;
0 - 10; 0 - 21;
0 - 30; 0 - 50

термомагнитный

кислород - дымовой газ

Примечание: Диапазон давления исследуемой среды для канала измерения водород-азот с термокондуктометрическим принципом измерений и диапазонами измерения объемного содержания водорода (95-100)%, (90-100)%, (80-100)% может быть (84-106,7) кПа либо (180-220) кПа.

Для газоанализаторов, имеющих каналы измерений, основанные на термомагнитном принципе замеров с диапазоном измерения объемного содержания кислорода (90-100)%, (95-100)% либо (98-100)%, сравнительную камеру необходимо постоянно обдувать кислородом (О2) особой чистоты согласно ТУ-21-10-83 с расходом (0,2±0,05) л/мин.

Технические характеристики

Пороги сигнализации

Диапазоны установки пороговых значений ПОРОГ1 и ПОРОГ2, по каждому измерительному каналу, составляют от 0,1 до 0,9 от диапазона измерений.

Пределы допускаемого значения погрешности срабатывания порогового устройства ПОРОГ1 и ПОРОГ2 по каждому измерительному каналу не более 0,2 в долях от пределов допускаемой основной погрешности.

Принцип работы Оптико-акустический, термокондуктометрический, термомагнитный
Способ отбора пробы Принудительный/Внешний побудитель расхода, Принудительный/За счет избыточного давления в месте отбора пробы
Выходные сигналы RS232, RS485, Релейный, Токовый 0-5 мА, Токовый 4-20 мА
Климатическое исполнение УХЛ4.1
Диапазон рабочих температур 5...+45°С; -40...+45°С (при работе в дополнительной оболочке)
Исполнение по степени защиты IP20, IP54
Питание ~ 220 В

Варианты исполнения

Обозначение

Кол-во измери-тельных каналов

Принцип измерений и максимальное количество измерительных каналов

Наличие интерфейса Ethernet

Габаритные размеры, мм

Масса, кг

термо-магнитный

термо-кондукто-метрический

оптико-акустический

ширина

длина

высота

ИБЯЛ.413215.001

3

1

1

2

есть

485

435

280

20

ИБЯЛ.413215.001-01

3

1

1

2

нет

485

435

280

20

ИБЯЛ.413215.001-02

2

1

1

2

есть

485

435

280

20

ИБЯЛ.413215.001-03

2

1

1

2

нет

485

435

280

18

ИБЯЛ.413215.001-04

2

1

1

нет

есть

485

435

146

16

ИБЯЛ.413215.001-05

2

1

1

нет

нет

485

435

146

16

ИБЯЛ.413215.001-06

1

1

1

1

есть

485

435

146

15

ИБЯЛ.413215.001-07

1

1

1

1

нет

485

435

146

15

ИБЯЛ.413215.001-08

1

1

1

нет

есть

300

435

146

14

ИБЯЛ.413215.001-09

1

1

1

нет

нет

300

435

146

14

Стандартный комплект поставки

  • Газоанализатор ГАММА-100.
  • Комплект ЗИП.
  • Эксплуатационная документация.

Дополнительная комплектация, опции

  • ИР ИБЯЛ.418622.001 - индикатор расхода.
  • ВТР (ИБЯЛ. 306577.002 - латунь либо ИБЯЛ.306577.002-03 - нержавейка) - вентиль точной регулировки.
  • Трубка фторопластовая, трубка ПВХ4х1,5
  • П-2, П-3, ПР-7 - побудитель расхода.
  • SCF-13 - кабель связи с программным обеспечением для совместной работы газоанализатора с ПЭВМ.

Если на входе газоанализатора параметры анализируемой среды не соответствуют техническим требованиям, по отдельному заказу возможна поставка необходимой системы пробоподготовки. В эту систему можно включить осушитель пробы, побудитель расхода, холодильник и другие устройства.
