ИГМ-12М газоанализаторы стационарные
Область применения:
Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль кислорода, Безопасность работ/Контроль ПДКр.з. вредных веществ
Тип:
Стационарный/Одноканальный
Режим работы:
Непрерывный
Количество каналов:
1
Наименования контролируемых компонентов:
AsH3 Арсин (Мышьяковистый водород, гидрид мышьяка), Br Бром, C10H22 Декан, C10H8 Нафталин, C2H3CL Хлорэтен (Винилхлорид), C2H4 Этен (Этилен), C2H4CL2 1,2-Дихлорэтан, C2H4O Эпоксиэтан (Этилена оксид, этиленоксид, оксиран, 1,2-эпоксиэтан), C2H4O2 Этановая кислота (Уксусная кислота), C2H5OH (этанол), C2H6 Этан, C2H6S Диметилсульфид, C2H7NO 2-Аминоэтанол, C2H7NO2-Аминоэтанол (Моноэтаноламин), C2HCL3 Трихлорэтилен (Трихлорэтен), C3H5CLO Хлорметил (Эпихлоргидрин), C3H6 Пропен (Пропилен), C3H6O (ацетон), C3H6O 1,2-Эпоксипропан (Пропиленоксид), C3H8 Пропан, C4H10 Бутан, C4H10 Изобутан, C4H10O Бутан-1-ол (Бутанол, бутиловый спирт), C4H10O Этоксиэтан (Диэтиловый эфир), C4H11N Диэтиламин, C4H6 Бута-1,3-диен (Дивинил, эритрен, винилэтилен), C4H8 Бутен (Бутилен), C4H8 Изобутилен, C4H8O Бутан-2-он (Метилэтилкетон), C4H8O2 Этилацетат, C4H9NO морфолин (N,N-диметилацетамид), C5H10 Амилен (Циклопентан), C5H10O2 Пропилацетат, C5H12 Пентан, C5H12O Метил-трет-бутиловый эфир (трет-бутилметиловый эфир, 2-метил-2-метоксипропан, МТБЭ), C5H6O2 Фурфуриловый спирт, C6H12 Циклогексан, C6H12O2 Бутилацетат, C6H14 Гексан, C6H5CL Хлорбензол, C6H6 Бензол, C6H6O Гидроксибензол (Фенол), C7H16 Гептан, C7H7CI Хлористый бензил, C7H8 Метилбензол (Толуол), C8H10 Диметилбензол (Ксилолы, смесь изомеров м-, o-, n-), C8H10 Этилбензол, C8H18 Октан, C8H8 Этенилбензол (Стирол), C9H20 Нонан, CH2O Формальдегид, CH3OH Метанол (Метиловый спирт), CH3SH Метантиол (Метилмеркаптан), CH4 Метан, Cl2 Хлор, CO Углерода оксид (Угарный газ), CO2 Углерода диоксид (Двуокись углерода, углекислый газ), F2 Фтор, H2 Водород, H2S Дигидросульфид (Сероводород), HCL Гидрохлорид (Хлороводород, соляная кислота), HCN Гидроцианид (Водород цианистый, синильная кислота), HF Гидрофторид (Фтороводород), NH3 Аммиак, NO Азота оксид, NO2 Азота диоксид, O2 Кислород, O3 Озон, PH3 Фосфин, SiH4 Моносилан (Водородистый кремний, гидрид кремния), SO2 Серы диоксид (Ангидрид сернистый), Бензин, Дизельное топливо, изопропен, Керосин, метилтретбутиловый эфир, С2Н5SH Этилмеркаптан, С3Н6 Циклопропан, С4Н10О 2-метил-2-пропанол, С6Н12 1-гексен, Сумма углеводородов, Уайт-спирит
Количество контролируемых компонентов (одним прибором):
1
Маркировка взрывозащиты:
1ExdbiaIICT5GbX, 1ExdbiaIICT6GbX
Цена (без учета НДС): По запросу руб.
Описание
Стационарный газоанализатор ИГМ‑12 М предназначен для непрерывного контроля состава воздушной среды на промышленных объектах. Прибор автоматически отслеживает концентрацию опасных газов и своевременно сигнализирует о превышении пороговых значений, помогая обеспечить безопасность персонала и соответствие требованиям промышленной безопасности.
Основные особенности прибора.
- Широкий спектр контролируемых веществ. В зависимости от установленных сенсоров ИГМ‑12 М способен определять горючие газы (например, метан, пропан), токсичные компоненты (сероводород, оксид углерода), кислород, диоксид углерода и другие газы.
- Разные типы сенсоров. Поддерживаются оптические, электрохимические и фотоионизационные датчики — выбор зависит от целевых измеряемых компонентов и условий эксплуатации.
- Эффективная сигнализация. При превышении порогов прибор формирует световые сигналы, а также может задействовать релейные выходы для подключения внешних систем оповещения и автоматики.
- Гибкая передача данных. Газоанализатор оснащён унифицированным токовым выходом 4–20 мА, интерфейсами RS‑485 (Modbus) и HART — это позволяет интегрировать устройство в АСУ ТП и системы диспетчерского контроля.
- Устойчивость к жёстким условиям. Прибор рассчитан на работу при температуре от −60 до +60 °C и влажности до 98 % без конденсации, степень защиты корпуса — до IP 68.
- Длительный срок службы и удобный сервис. Средний срок службы — 10 лет; межповерочный интервал составляет 3 года для модификаций с оптическим сенсором и 1 год — для остальных.
- Маркировка взрывозащищённости: 1Ex d ia IIC T5 Gb X — для версий с обогревом сенсора; 1Ex d ia IIC T6 Gb X — для версий без обогрева. Знак «Х» указывает на необходимость соблюдения специальных условий эксплуатации, прописанных в технической документации.
- Питание: от источника постоянного тока в диапазоне 12–32 В. Потребляемая мощность зависит от типа сенсора и условий работы:
- около 1 Вт — для модификаций с термокаталитическим сенсором;
- до 6 Вт — для версий с электрохимическим сенсором;
- при работе в условиях низких температур дополнительно может включаться подогрев, увеличивающий энергопотребление.
Благодаря модульной конструкции и широкому выбору исполнений ИГМ‑12 М легко адаптируется под требования различных объектов — от нефтегазовых площадок и химических производств до складов ГСМ и технологических помещений с риском загазованности.
Метрологические характеристики стационарного газоанализатора ИГМ‑12 М приведены в прилагаемой технической документации.
Технические характеристики
| Принцип работы |
Электрохимический, оптический, фотоионизационный
|
| Способ отбора пробы |
Диффузионный (конвекционный)
|
| Выходные сигналы |
HART, RS485, Релейный, Токовый 4-20 мА
|
| Климатическое исполнение |
О1
|
| Диапазон рабочих температур |
от -60°С до +60°С
|
| Исполнение по степени защиты |
IP66, IP67, IP68
|
| Питание |
12...32 В
|
| Габариты | |
| Вес |
не более 2,5 кг в алюминиевом корпусе; не более 3,5 кг в стальном корпусе
|
Структура обозначения
ИГМ-12М
13
АС
Материал корпуса: А - алюминий; С - сталь

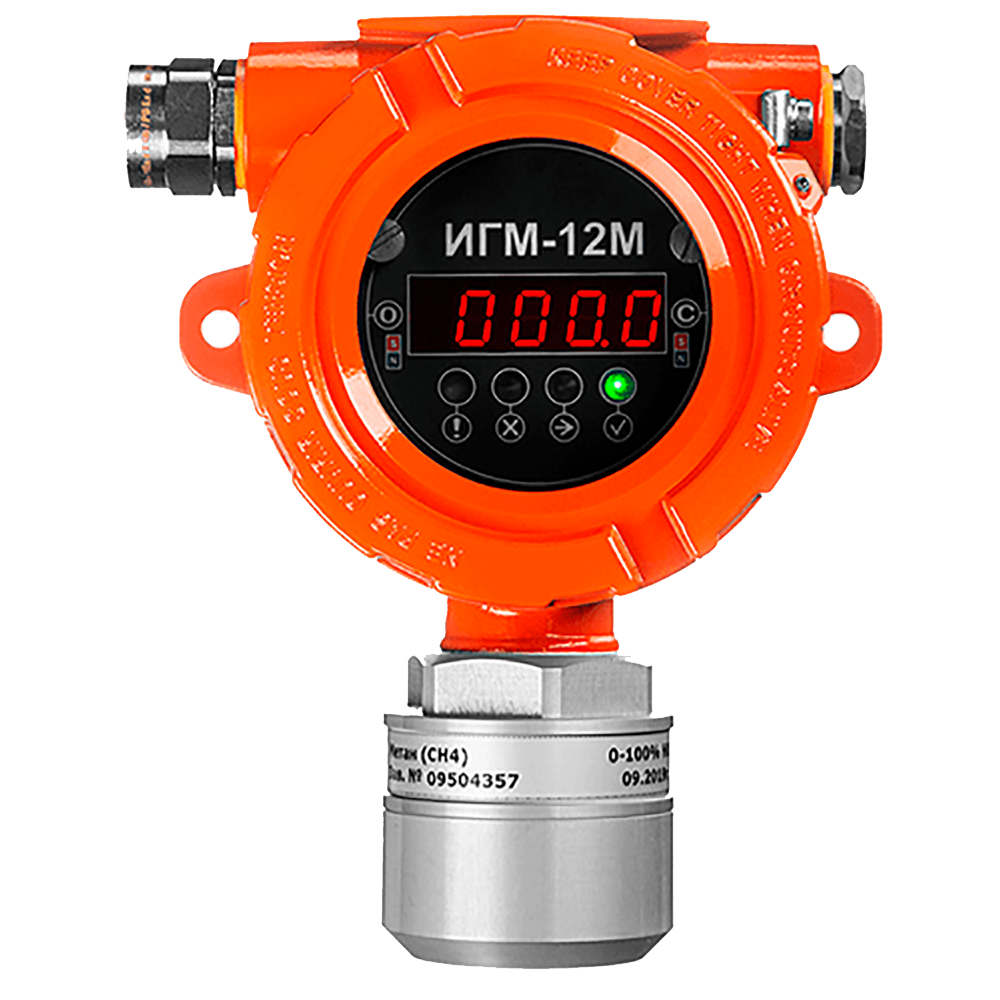

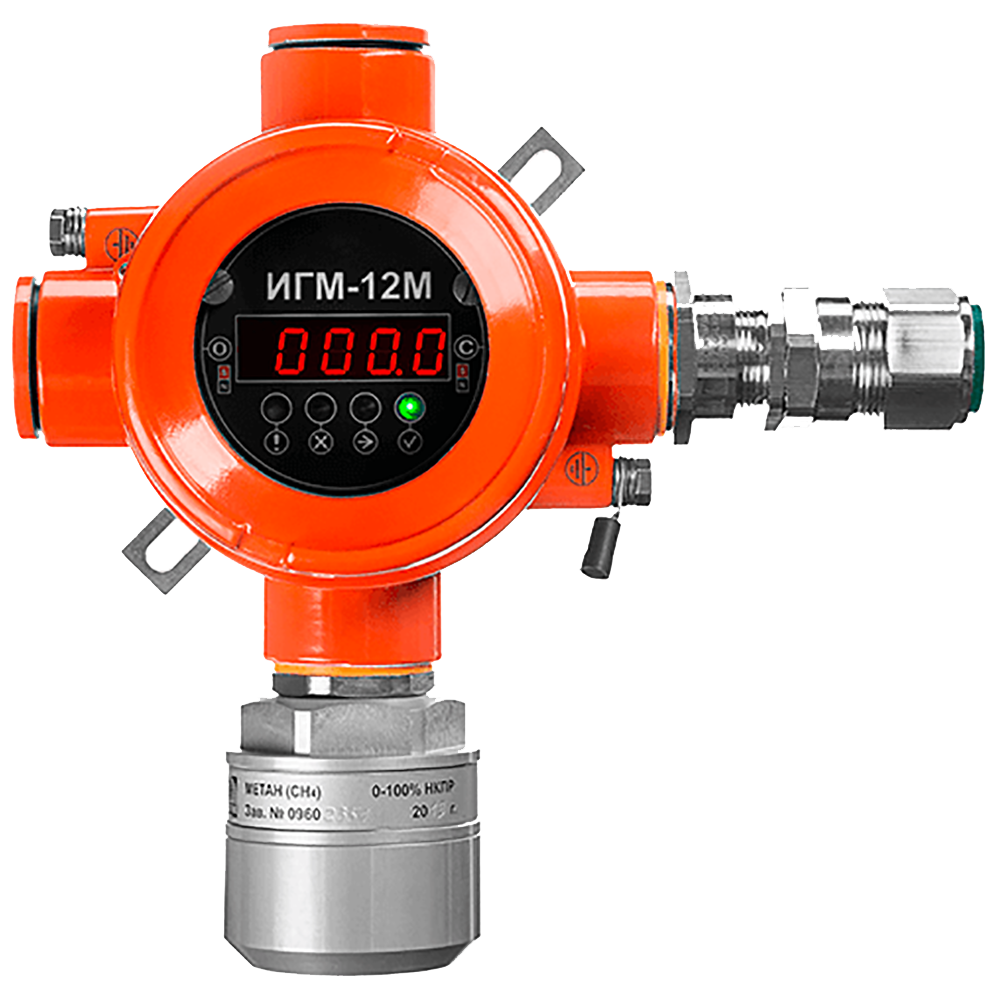

Тип корпуса: 1 – корпус XD-IL либо XD-SIL, в зависимости от материала корпуса (Limatherm); 3 – корпус ВАД-РСП-0-D (Вэлан)
Наименование модели
Варианты исполнения
Варианты исполнения:
Газоанализатор доступен в нескольких вариантах, позволяющих подобрать оптимальное решение под конкретные задачи:
- По материалу корпуса: из алюминия (меньший вес) либо из нержавеющей стали (повышенная стойкость к агрессивным средам).
- По типу корпуса: исполнения на базе корпусов Limatherm и ВЭЛАН, различающиеся габаритами и количеством кабельных вводов (2 или 3).
- По конфигурации сенсоров: выбор между оптическими, электрохимическими и фотоионизационными датчиками в зависимости от перечня контролируемых газов.
- С обогревом сенсора или без него: версия с подогревом актуальна для эксплуатации при низких температурах и обеспечивает стабильную работу электрохимических сенсоров.
Стандартный комплект поставки
Стандартный комплект поставки:
- Газоанализатор ИГМ-12М.
- Взрывозащищенный кабельный ввод.
- Взрывозащищенная заглушка.
- Цифровой информационный носитель с ПО.
- Свидетельство о поверке.
- Адаптер ПГС.
- Магнит для градуировки.
- Эксплуатационная документация.
Скачать документацию
Скачать документацию:
