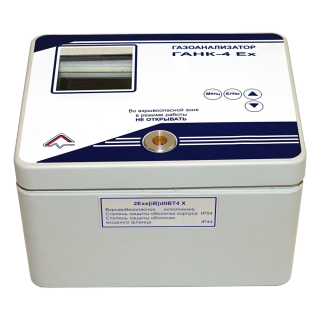

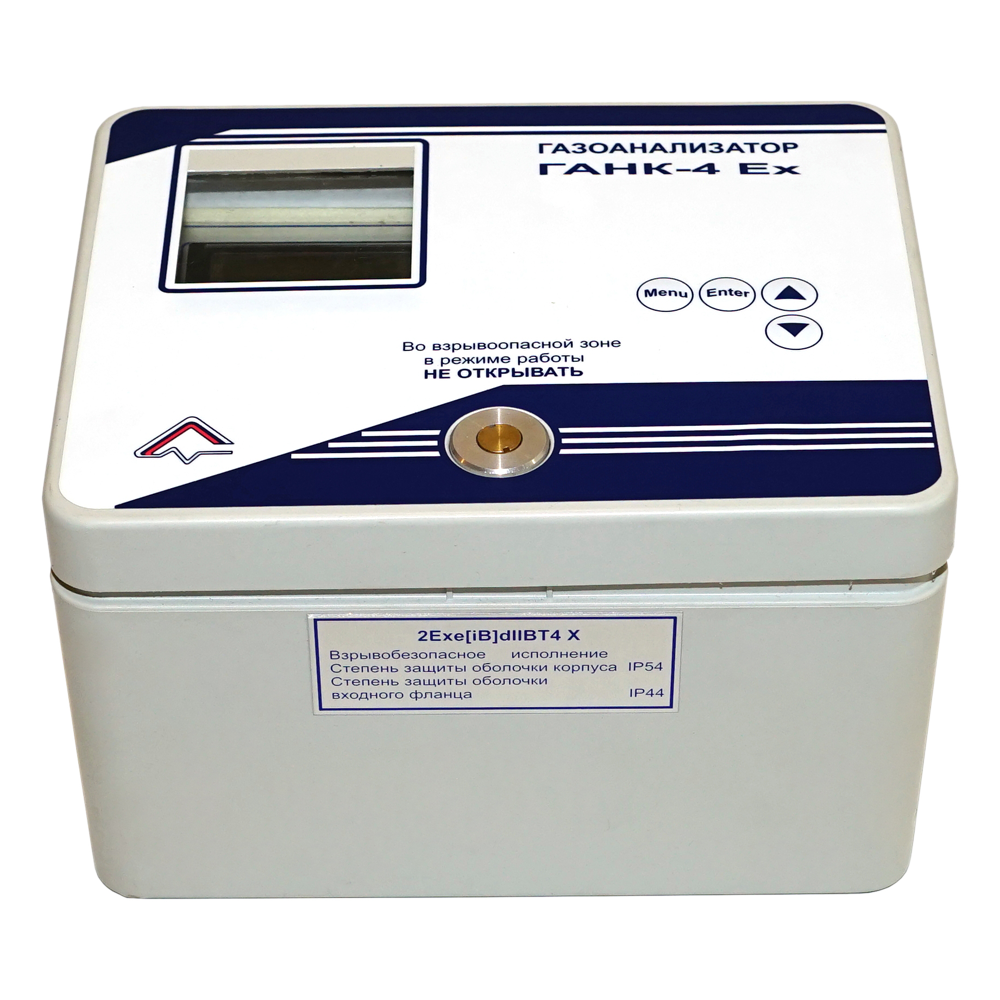

ГАНК-4-Ex (А, Р, АР) газоанализаторы переносные универсальные взрывозащищенные

Газоанализаторы ГАНК-4-Ex в исполнениях "А", "Р", "АР" предназначены для автоматического непрерывного или периодического контроля концентрации одного из 25 вредных веществ в одном приборе, без пробоподготовки, в атмосферном воздухе (А), в воздухе рабочей зоны (Р) и в расширенном диапазоне - атмосферный воздух и воздух рабочей зоны (АР), во взрывоопасных зонах.
Переносные газоанализаторы ГАНК-4  Ех  относится  к  взрывозащишенному электрооборудованию группы II по ГОСТ Р 51330.0 и предназначены для применения во  взрывоопасных  зонах  в  соответствии  с  установленной  маркировкой взрывозащиты и условиями применения.

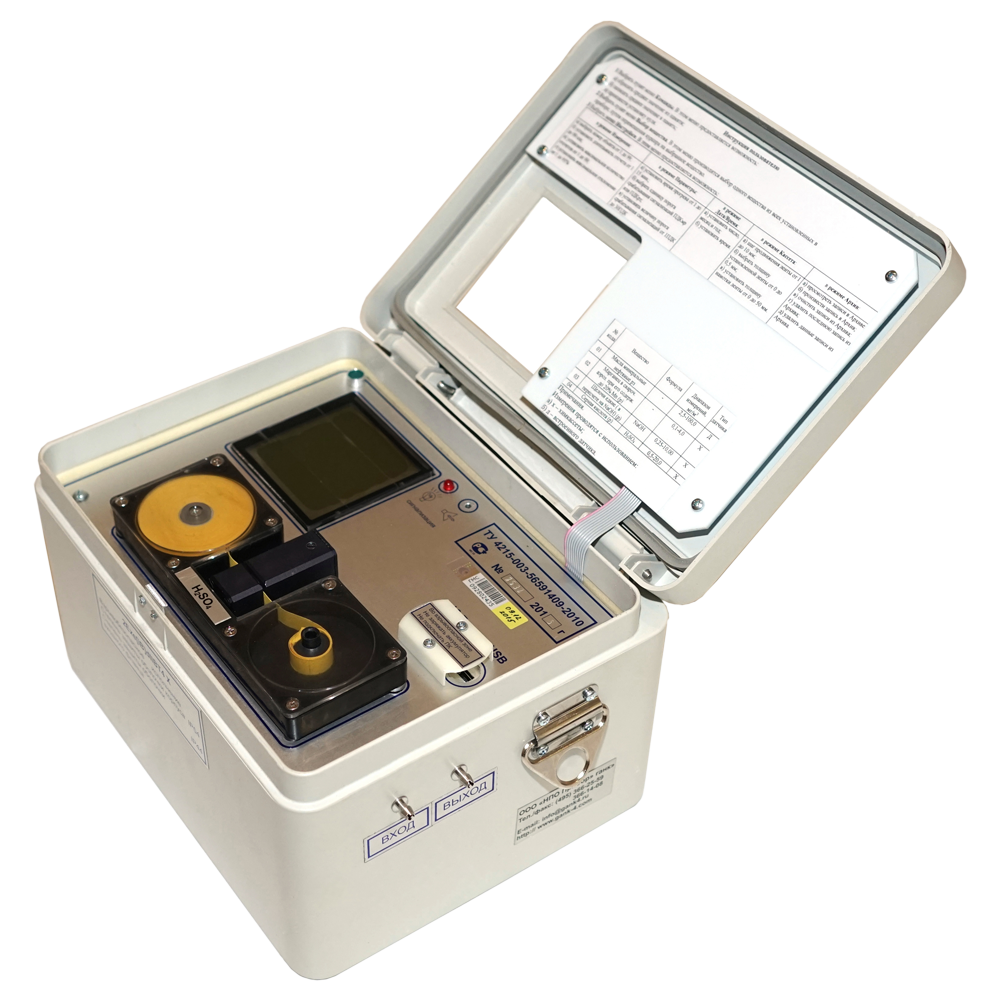

Последовательные измерения концентраций вредных веществ осуществляются на встроенных датчиках (до 10 датчиков в одном приборе) и на сменных химкассетах (до 15 химкассет в одном приборе).

Принцип действия газоанализатора комбинированный и основан на следующих методах измерений:

  • Со встроенными датчиками:
    • Электрохимический (СО, О2, Н2 и др.).
    • Термокаталитический (СН4, C6H14 и др.).
    •   Полупроводниковый (C8H8, C6H6 и др.).
  • Со сменной химкассетой: оптронноспектрофотометрический.
  • С дожигателем и химкассетой: конверсионный оптронноспектрофотометрический (CCl4 и др.).

Преимущества газоанализатора ГАНК-4-Ex:

  • Универсальность – индивидуальный набор датчиков и химкассет по заказу потребителя, широкий спектр измеряемых веществ (более 200).
  • Удобство – автоматическое определение концентраций вредных веществ непосредственно на объекте измерения.
  • Экономия времени – отсутствие пробоподготовки, "мокрой химии", возможность работы в полевых условиях.
  • Безопасность – исключен контакт с ядовитыми, агрессивными, канцерогенными веществами.
  • Экономия средств – сокращение средств на приобретение химических реактивов и расходных материалов.

Газоанализаторы ГАНК-4-Ex также позволяют осуществлять контроль концентрации вредных веществ в промышленных выбросах, в технологических процессах при отборе проб во фторопластовые емкости и с использованием разбавителя в соответствии с Методикой выполнения измерений (МВИ).

Газоанализаторы ГАНК-4-Ex могут быть укомплектованы дополнительно датчиками для измерения метеопараметров и физических факторов:

  • Температура, давление, влажность;
  • Шум;
  • Вибрация;
  • Освещённость.

При  установке  метеодатчиков  автоматически  производится корректировка по температуре и давлению.

Области применения газоанализатора ГАНК-4-Ex:

  • Центры лабораторного анализа и технических измерений (ЦЛАТИ).
  • Центры гигиены и эпидемиологии (ЦГиЭ).
  • Лаборатории охраны труда промышленных предприятий.
  • Центры оценки условий труда.
  • Службы производственного экологического контроля предприятий.
  • Службы по гидрометеорологии и мониторингу окружающей среды.
  • Подразделения МЧС и Министерства Обороны.
  • Службы экологии железнодорожного и автомобильного транспорта.

Диапазоны измерения вредных веществ, мг/м3 (% об.):

  • В атмосферном воздухе (А) - от 0,5 ПДКсс до 0,5 ПДКр.з..
  • В воздухе рабочей зоны (Р) - от 0,5 ПДКр.з. до 20 ПДКр.з..
  • Расширенный диапазон (АР) - от 0,5 ПДКсс до 0,5 ПДКр.з. и от 0,5 ПДКр.з. до 20 ПДКр.з.

ГАНК-4. Перечень контролируемых веществ.

Предел основной относительной погрешности ±20%
Предел допускаемой дополнительной погрешности не более 0,6 (от основной)
Время прогрева газоанализатора после включения не более 15 мин
Продолжительность отбора пробы с использованием  встроенных датчиков не более 10 с
Продолжительность отбора пробы с использованием сменных химкассет не более 20 с
Количество разовых измерений концентраций одной химкассетой не менее 1000
Потребляемая мощность не более 8 ВА
Время непрерывной работы газоанализатора от встроенного аккумулятора 7 ч
Время зарядки аккумулятора 4-5 ч
Расход воздуха с химкассетой 0,5±0,1 л/мин
Расход воздуха на датчиках 1,8±0,2 л/мин
Объем памяти не более 10000 записей
Зарядка аккумулятора от сети переменного тока  220 В, 50 Гц
ГАНК-4
Область применения: Экология/Контроль атмосферы жилой зоны (ПДКс.с.), Безопасность работ/Контроль ПДКр.з. вредных веществ, Безопасность работ/Контроль кислорода, Технология и промвыбросы/Контроль промышленных выбросов, Технология и промвыбросы/Контроль технологических процессов
Тип: Переносной
Режим работы: Периодический
Наименования контролируемых компонентов: Pb Свинец (и его соединения), CCl4 Тетрахлорметан (Углерод 4-х хлористый) , C4H6O2 Метилпроп-2-еноат (Метилакрилат), C6H13Br 1-Бромгексан (Бромгексан, Гексилбромид), C2H7NO2-Аминоэтанол (Моноэтаноламин), CH3Br Бромметан, C12Н14О4 Диэтилбензол-1,2-дикарбонат (Диэтилфталат), Фреон 404а (Смесь фреонов 125, 134а, 143), C2FCl2H3 1,1-дихлор-1-фторэтан (Фреон 141в), CO2 Углерода диоксид (Двуокись углерода, углекислый газ), C4Н8O2 1,4-Диоксан, C6H6CO Бензальдегид, C3H6O 1,2-Эпоксипропан (Пропиленоксид), C8H10 Этилбензол, C4H10 Бутан, C5H5N Пиридин, C2H5NO2 Нитроэтан, Оксид меди (в сварочном аэрозоле), HF Гидрофторид (Фтороводород), RSH Метантиолы (Меркаптаны), CH2Cl2 Дихлорметан (Метилен хлористый), C4H6O2 Этенилацетат (Винилацетат), C6H14O Гексанол, C2H8N2 1,2-Диаминоэтан (Этилендиамин), Cr2O3 ди Хром триоксид (по хрому III), C15-С20 Амины алифатические (Алкил С15-С20 амины), Фреон 407а (Смесь фреонов R32, R125, R134a), C2H2CL2 1,1-Дихлорэтен (Дихлорэтилен), Аэрозоль краски, CONH3 Формамид, C6H6O Гидроксибензол (Фенол), C3H6O Пропан-2-он (Ацетон, Диметилкотон), C8H11N Диметиламинобензол (Аминодиметилбензол, ксилидины), C4H10 Изобутан, C5H6 Циклопентадиены (Циклопента-1,3-диен ), C2H6 Этан, Оксид цинка (в сварочном аэрозоле), HNO3 Азотная кислота, SF6 Серы гексафторид (Элегаз), CH2O Формальдегид, C4H8 Бутен (Бутилен), C6H14 Гексан, C2HCL3 Трихлорэтилен (Трихлорэтен), Скипидар, C16H22O4 Дибутилбензол-1,2-дикарбонат (Дибутилфталат), Фреон 410а (Смесь фреонов 125, 32), C2H3CL Хлорэтен (Винилхлорид), Бензин, CO Углерода оксид (Угарный газ), C6H7N Аминобензол (Анилин), C3H6O Спирт непредельного ряда (Аллиловый спирт), C8H18O 2- этилгексанол (Изооктиловый спирт) , C4H10O Бутан-1-ол (Бутанол, бутиловый спирт), C5H8 2-Метилбута-1,3-диен (Изопрен), C2H6O (C2H5OH) Этанол (Этиловый спирт), Оксиды железа (в сварочном аэрозоле), N2H4 Гидрaзин, SO2 Серы диоксид (Ангидрид сернистый), CH2O2 Метановая кислота (Муравьиная кислота), C4H8O Бутаналь (Масляный альдегид), C6H14О 2,2-Оксибиспропан (2-(1-Метилэтокси)пропан, Диизопропиловый эфир), C2H2F4 1,1,1,2- тетрафторэтан (Фреон 134а), CH5N Метиламин (Монометиламин), C1-C10 Углеводороды алифатические предельные (по гексану), Фреон 507а (Смесь фреонов 125, 143), C2H3N Ацетонитрил (Уксусной кислоты нитрил, метилцианид, этанонитрил, цианометан), Газ природный, CS2 Сероуглерод (Углерода дисульфид), C6H12O2 4,4 Диметил-1,3-диоксан, C3H6O2 Метилацетат, C8H8 Этенилбензол (Стирол), C4H10O Бутан-2-ол (Изобутанол), C5H8O2 Пентандиаль (Глутаровый альдегид), C2H6O2 Этан-1,2диол (Этиленгликоль), Оксиды марганца (в сварочном аэрозоле), N2H4CS Тиокарбамид (Тиомочевина), CH3CL Хлорметан (Метилхлорид), C4H8O Бутан-2-он (Метилэтилкетон), C6H15N Триэтиламин (N,N-Диэтилэтанамин), C2H3F3 1,1,1-Трифторэтан (Фреон 143), CHBr3 Трибромметан (Бромоформ), C1-C5 Углеводороды (в том числе сжиженный нефтяной газ), Ni Никель (и его соединения), C2H4 Этен (Этилен), Гептановая фракция (Нефрас), Cu Медь, C7H12O2 Бутилпроп-2-еноат (Бутилакрилат), C3H7NO2 2-Нитропропан (Нитропропан), C8H8O 1-Фенил-этанон (Ацетофенон), C4H10O2 2-Этоксиэтанол (Этилцеллозольв), C5Н8О2 Метил-2-метилпроп-2-еноат (Метилметакрилат, метиловый эфир метакриловой кислоты), C2H6S Диметилсульфид, Оксиды никеля (в сварочном аэрозоле), BrC6H5O 4-Бром-1-гидроксибензол (Бромгидроксибензол, Бромфенол), NaOH Натрия гидроксид (Щелочи едкие), CH3NO2 Нитрометан, C4H8O Тетрагидрофуран, C6H15NO3 Три-2-(гидроксиэтил)амин (Триэтаноламин), C3H3N Проп-2-енонитрил (Акрилонитрил, винилцианид), CHF2Cl Дифторхлорметан (Фреон 22), C24Н38О4 Диоктилбензол-1,2-дикарбонат (Бис(2-этилгексил)фталат, Диоктилфталат), C3H7ON N,N-Диметилформамид (ДМФА), C2H4CL2 1,2-Дихлорэтан, Дизельное топливо, Fe2O3 диЖелеза триоксид, C7H16 Гептан, C9H10O2 Бензилацетат, C4H10O2 Бутан-1,4-диол (Бутандиол), C6-C10 Углеводороды (по гексану), C2H6S Этантиол (Этилмеркаптан), Оксиды хрома (в сварочном аэрозоле), C10H10O4 Диметилбензол-1,2-дикарбонат (Диметилфталат), NH3 Аммиак, C2Br2F4 1,2 дибром-1,1,2,2-Тетрафторэтан (Фреон 114в2), CH3OH Метанол (Метиловый спирт), C4H8O2 Этилацетат, C6H5Br Бромбензол, C3H4O Проп-2ен-1-аль (Акролеин), CHF3 Трифторметан (Фреон 23), C3H8 Пропан, C2H4O Эпоксиэтан (Этилена оксид, этиленоксид, оксиран, 1,2-эпоксиэтан), Канифоль, H2S Дигидросульфид (Сероводород), C7H16O Гептанол, NO2 Азота диоксид, C9H12 (1-Метилэтил) бензол (Изопропилбензол, Кумол), C4H11N Диэтиламин, C6H10O Циклогексанон, C2H6SO Диметилсульфоксид (ДМСО), Пыль (взвешенные частицы), C10H12 1,2,3,4-Тетрагидронафталин (Тетралин), CHFCl2 Дихлорфторметан (Фреон 21), C2CL4 Тетрахлорэтилен (Перхлорэтилен), CH3SH Метантиол (Метилмеркаптан), C4H10N2 Пиперазин (Диэтилендиамин), C6H5CL Хлорбензол, C3H4O2 Проп-2-еновая кислота (Акриловая кислота), C7H7CL Хлорметилбензол (Хлортолуол), C3H8O Пропан-1-ол (Пропиловый спирт), C5H12 Пентан, C2H4O2 Этановая кислота (Уксусная кислота), Керосин, H2SO4 Серная кислота, NO Азота оксид, C9H12 1-Метил-4-этилбензол (Этилтолуол), C4H5CL 2-Хлорбута-1,3-диен (Хлоропрен), C6H11NO Гексагидро-2Н-азепин-2-он (Капролактам), C2H6О Оксибисметан (Диметиловый эфир), C7Н8О Гидроксиметилбензол (Крезолы, смесь изомеров м-, o-, n-), C10H14 Диэтилбензол, Сольвент - нафта, C2F3Cl3 1,1,2-трифтор-1.2.2-трихлорэтан (Фреон 113), CH4 Метан, C4H10O Этоксиэтан (Диэтиловый эфир), C6H5NO2 Нитробензол, C3H5CL 3-Хлор-1-пропен (Хлористый аллил), C7H8 Метилбензол (Толуол), C3H8O Пропан-2-ол (Изопропиловый спирт), C5H12O Пентан-1-ол (Спирт амиловый), C2H4O Ацетальдегид (Этаналь), Марганец (в сварочном аэрозоле), H3РO4 Ортофосфорная кислота (Фосфорная кислота), O2 Кислород, CCl2F2 Дифтордихлорметан (Фреон 12) , C4H6 Бута-1,3-диен (Дивинил, эритрен, винилэтилен), C6H12 Циклогексан, C2H7N Диметиламин (N-Метилметанамин), CF3Cl Трифторхлорметан (Фреон 13), C10H8 Нафталин, C Углерод (Сажа), C2F3HCl2 1,1,1-трифтор-2.2-дихлорэтан (Фреон 123), CHCL3 Трихлорметан (Хлороформ), C4H10O3 2,2-Оксидиэтанол (Диэтиленгликоль), C6H5OC5H5 Бифенил (1,1-оксидибензол, Динил), C3H5CLO Хлорметил (Эпихлоргидрин), C7H8O Фенилкарбинол (Спирт бензиловый), C3H8O2 Диметокси метан (Метилаль), C5H12O2 2,2-Диметилпропан-1,3-диол (2,2-Диметилпропан-1,3-диол по Бутан-1,4-диолу), C2H5CL Хлорэтан (Этилхлорид), Масла минеральные нефтяные, HCL Гидрохлорид (Хлороводород, соляная кислота), O3 Озон, CCl3F Трихлорфторметан (Фреон 11), C4H6O2 2-Метилпроп-2-еновая кислота (Метакриловая кислота), C6H12O2 Бутилацетат, C2H7N Этиламин, CF4 Тетрафторметан (Фреон 14), C12-C19 Углеводороды предельные (Углеводороды нефти по сольвенту), Уайт-спирит, C2F5Н Пентафторэтан (Фреон 125), Cl2 Хлор, C4H2O3 Дигидрофуран-2,5-дион (2,5-Фурандион, Малеиновый ангидрид), C6H6 Бензол, C3H6 Пропен (Пропилен), C8H10 Диметилбензол (Ксилолы, смесь изомеров м-, o-, n-), C3H2F4 Фреон 1234уf, C5H4O2 Фуран-2-альдегид (Фурфурол), C2H5CLО 2-Хлорэтанол (Этиленхлоргидрин), Оксид алюминия (в сварочном аэрозоле), HCN Гидроцианид (Водород цианистый, синильная кислота)
Количество контролируемых компонентов (одним прибором): 25
Маркировка взрывозащиты: 2ExeibIIBT4

Цена (без учета НДС): По запросу руб.

Технические характеристики

Описание

Газоанализаторы ГАНК-4-Ex в исполнениях "А", "Р", "АР" предназначены для автоматического непрерывного или периодического контроля концентрации одного из 25 вредных веществ в одном приборе, без пробоподготовки, в атмосферном воздухе (А), в воздухе рабочей зоны (Р) и в расширенном диапазоне - атмосферный воздух и воздух рабочей зоны (АР), во взрывоопасных зонах.
Переносные газоанализаторы ГАНК-4  Ех  относится  к  взрывозащишенному электрооборудованию группы II по ГОСТ Р 51330.0 и предназначены для применения во  взрывоопасных  зонах  в  соответствии  с  установленной  маркировкой взрывозащиты и условиями применения.

Последовательные измерения концентраций вредных веществ осуществляются на встроенных датчиках (до 10 датчиков в одном приборе) и на сменных химкассетах (до 15 химкассет в одном приборе).

Принцип действия газоанализатора комбинированный и основан на следующих методах измерений:

  • Со встроенными датчиками:
    • Электрохимический (СО, О2, Н2 и др.).
    • Термокаталитический (СН4, C6H14 и др.).
    •   Полупроводниковый (C8H8, C6H6 и др.).
  • Со сменной химкассетой: оптронноспектрофотометрический.
  • С дожигателем и химкассетой: конверсионный оптронноспектрофотометрический (CCl4 и др.).

Преимущества газоанализатора ГАНК-4-Ex:

  • Универсальность – индивидуальный набор датчиков и химкассет по заказу потребителя, широкий спектр измеряемых веществ (более 200).
  • Удобство – автоматическое определение концентраций вредных веществ непосредственно на объекте измерения.
  • Экономия времени – отсутствие пробоподготовки, "мокрой химии", возможность работы в полевых условиях.
  • Безопасность – исключен контакт с ядовитыми, агрессивными, канцерогенными веществами.
  • Экономия средств – сокращение средств на приобретение химических реактивов и расходных материалов.

Газоанализаторы ГАНК-4-Ex также позволяют осуществлять контроль концентрации вредных веществ в промышленных выбросах, в технологических процессах при отборе проб во фторопластовые емкости и с использованием разбавителя в соответствии с Методикой выполнения измерений (МВИ).

Газоанализаторы ГАНК-4-Ex могут быть укомплектованы дополнительно датчиками для измерения метеопараметров и физических факторов:

  • Температура, давление, влажность;
  • Шум;
  • Вибрация;
  • Освещённость.

При  установке  метеодатчиков  автоматически  производится корректировка по температуре и давлению.

Области применения газоанализатора ГАНК-4-Ex:

  • Центры лабораторного анализа и технических измерений (ЦЛАТИ).
  • Центры гигиены и эпидемиологии (ЦГиЭ).
  • Лаборатории охраны труда промышленных предприятий.
  • Центры оценки условий труда.
  • Службы производственного экологического контроля предприятий.
  • Службы по гидрометеорологии и мониторингу окружающей среды.
  • Подразделения МЧС и Министерства Обороны.
  • Службы экологии железнодорожного и автомобильного транспорта.

Диапазоны измерения вредных веществ, мг/м3 (% об.):

  • В атмосферном воздухе (А) - от 0,5 ПДКсс до 0,5 ПДКр.з..
  • В воздухе рабочей зоны (Р) - от 0,5 ПДКр.з. до 20 ПДКр.з..
  • Расширенный диапазон (АР) - от 0,5 ПДКсс до 0,5 ПДКр.з. и от 0,5 ПДКр.з. до 20 ПДКр.з.

ГАНК-4. Перечень контролируемых веществ.

Предел основной относительной погрешности ±20%
Предел допускаемой дополнительной погрешности не более 0,6 (от основной)
Время прогрева газоанализатора после включения не более 15 мин
Продолжительность отбора пробы с использованием  встроенных датчиков не более 10 с
Продолжительность отбора пробы с использованием сменных химкассет не более 20 с
Количество разовых измерений концентраций одной химкассетой не менее 1000
Потребляемая мощность не более 8 ВА
Время непрерывной работы газоанализатора от встроенного аккумулятора 7 ч
Время зарядки аккумулятора 4-5 ч
Расход воздуха с химкассетой 0,5±0,1 л/мин
Расход воздуха на датчиках 1,8±0,2 л/мин
Объем памяти не более 10000 записей
Зарядка аккумулятора от сети переменного тока  220 В, 50 Гц
Пороги сигнализации
  • Для контроля атмосферного воздуха  –  1 ПДКм.р.
  • Для контроля воздуха рабочей зоны – 1 ПДКр.з.
Принцип работы
Электрохимический, термокаталитический, полупроводниковый, оптронноспектрофотометрический, конверсионный оптронноспектрофотометрический
Способ отбора пробы
Принудительный/Встроенный побудитель расхода
Выходные сигналы
RS232
Диапазон рабочих температур
+5...+50 °С или -50...+5°С (с использованием термостата)
Питание
= 12 В
Габариты
250×200×150 мм (без сумки-кофра), 450×350×250 мм (с сумкой-кофром)
Вес
3,5 кг (без сумки-кофра), 5 кг (с сумкой-кофром)
Варианты исполнения
  • ГАНК-4А-Ex газоанализатор переносной взрывозащищенный.
  • ГАНК-4Р-Ex газоанализатор переносной взрывозащищенный.
  • ГАНК-4АР-Ex газоанализатор переносной взрывозащищенный.
Стандартный комплект поставки
  • Газоанализатор ГАНК–4 Ех
  • Зарядное устройство для Li-Ion аккумуляторов.
  • Зонд штатный,  L=300 мм.
  • Сумка – кофр.
  • Фильтр сорбционный ФС-1.
  • Фильтр пылевой ФП-1.
  • Ключ крышки прибора.
  • Изделия с ограниченным ресурсом:
  • химкассеты  –   при заказе веществ, измеряемых лентами.
  • Комплект ЗИП:
    • трубки для соединения фильтров и зонда отбора пробы;
    • со ВХОДом газоанализатора (ПВД) L=100 мм;
    • трубка ПВХ L=200 мм для закольцовки ВХОД с ВЫХОДом.
  • Эксплуатационная документация.
Дополнительная комплектация, опции
  • Зонд пробоотборный длиной 1,6 м.
  • Комплект программного обеспечения для соединения с компьютером (кабель интерфейсный, диск СD-R с программным обеспечением).
