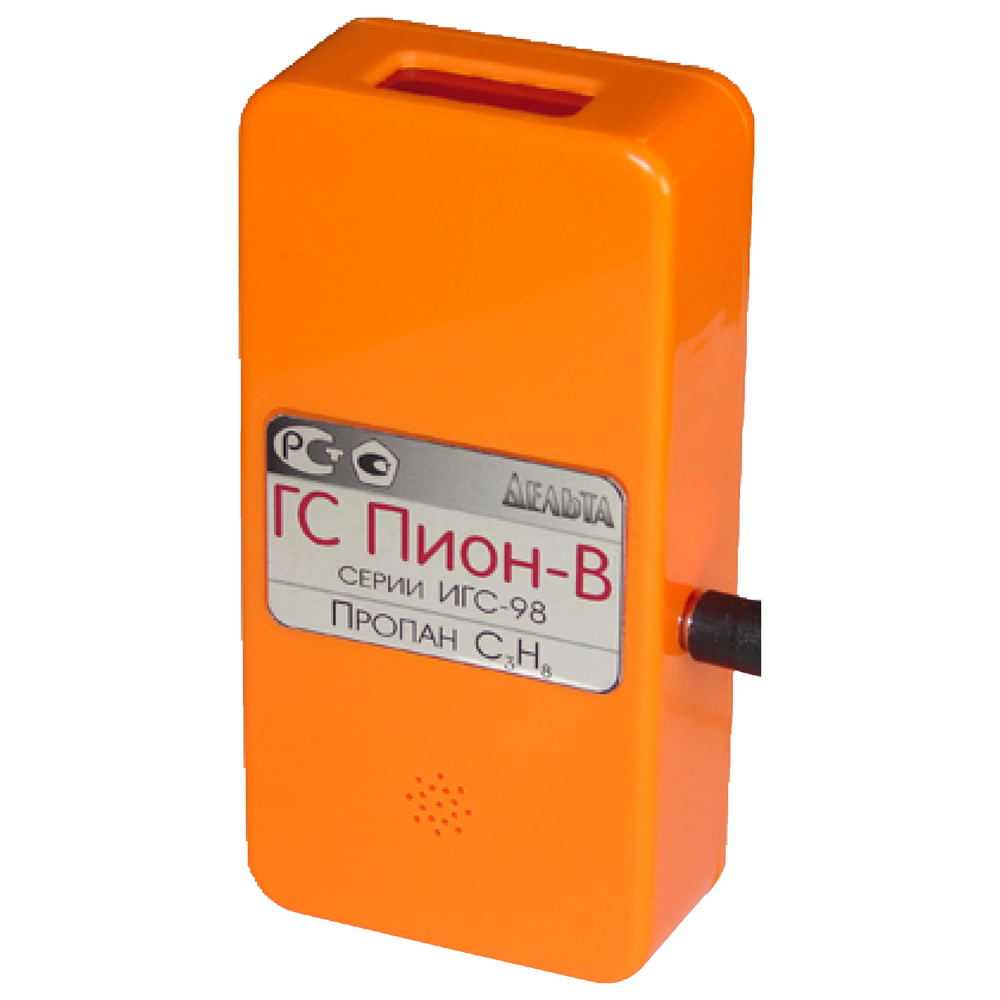

ИГС-98 Пион-В исп.001 газоанализаторы индивидуальные

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов

Тип: Портативный (индивидуальный)

Режим работы: Периодический

Наименования контролируемых компонентов: C3H8 Пропан

Количество контролируемых компонентов (одним прибором): 1

Маркировка взрывозащиты: 1ExibdIIB+H2T4GBX

Цена (без учета НДС): По запросу руб.

Описание

Газоанализатор ИГС-98 Пион-В исп.001 предназначен для контроля содержания пропана C3H8 в воздухе рабочей зоны, выдачи световой и звуковой сигнализации при превышении порогов сигнализации (предупреждающей и аварийной).

Области применения ИГС-98 Пион-В исп.001:

  • Промышленные зоны предприятий.
  • Рабочие места.
  • Помещения, где недостаток кислорода и наличие горючих и токсичных газов представляют угрозу здоровья персонала, или имеется опасность взрыва.

Особенности газоанализатора ИГС-98 Пион-В:

  • В портативном газоанализаторе пропана Пион-В используется следующие виды сенсоров на пропан (вид встроенного сенсора зависит от выбранного заказчиком диапазона измерения):
    • Термокаталитический.
    • Оптический.
  • Цифровая трехразрядная матрица показывает концентрацию пропана в процентах объемной доли, а также информацию о превышении заданных порогов (миганием десятичной точки между цифрами).
  • ИГС-98 Пион-В исп.001 оснащен встроенным аккумулятором. Зарядка осуществляется от блока питания 12V, мощностью не менее 6W, входящим в комплект поставки. Во время зарядки на правой боковой стенке, рядом с разъемом питания светит красный светодиод. По окончании зарядки он гаснет.
  • Время работы составляет не менее 8 часов в непрерывном режиме.

Конструкция и принцип работы ИГС-98 Пион-В исп.001

Конструктивно индивидуальный газоанализатор ИГС-98 Пион-В выполнен в едином плоском пластмассовом корпусе. На левой боковой стенке расположены выходное отверстие сигнального акустического извещателя и кнопка включения/выключения прибора. На правой боковой стенке расположен разъем для зарядки аккумулятора. На верхней стенке расположен цифровой индикатор. На задней крышке установлена клипса для крепления газоанализатора к одежде. На лицевой стенке расположено отверстие для доступа воздуха к газочувствительному сенсору.

Принцип действия схемы контроля концентраций горючих газов основан на изменении сопротивления термокаталитического сенсора в зависимости от концентрации газа. Схема отслеживает изменение сопротивления чувствительного элемента и преобразует его в напряжение, пропорциональное концентрации газа. Возможно применение оптического сенсора.

Технические характеристики

Диапазоны измерений
C3H8 Пропан 0,01-2,0 % об.д.
C3H8 Пропан 0,1-100 % об.д.
Погрешность измерений
C3H8 Пропан Предел основной погрешности ±15% (относительная и приведенная)
C3H8 Пропан Предел основной погрешности ±15% (относительная и приведенная)
Пороги сигнализации

Возможна установка одного или двух порогов сигнализации (предупреждающего и аварийного). Также по запросу возможна установка пользовательских порогов.

Принцип работы Термокаталитический, оптический
Способ отбора пробы Диффузионный (конвекционный)
Диапазон рабочих температур -30...+50°С
Исполнение по степени защиты IP54
Питание = 3,7 В
Габариты Не более 100х50х41 мм (ВхШхД)
Вес Не более 150 г

Стандартный комплект поставки

  • Газоанализатор ИГС-98 Пион-В исп.001.
  • Зарядное устройство (сетевой адаптер 12 В).
  • Паспорт.
  • Руководство по эксплуатации (на партию).
  • Методика поверки (на партию).
  • Упаковка.

Дополнительная комплектация, опции

  • Поверочная насадка-адаптер НГ-100 ФГИМ.413944.001.



Габаритные размеры Пион-В

ИГС-98 Пион-В исп.001 габаритные размеры

Скачать документацию

ИГС-98 газоанализаторы серии, модификация "В", исполнение 001. Руководство по эксплуатации.



Чтобы правильно подобрать ИГС-98 Пион-В исп.001, узнать стоимость газоанализатора Пион-В или купить ИГС-98 Пион-В, вам достаточно позвонить по телефону +7 (4812) 209-311 или написать по электронной почте info@gasdetecto.ru.
