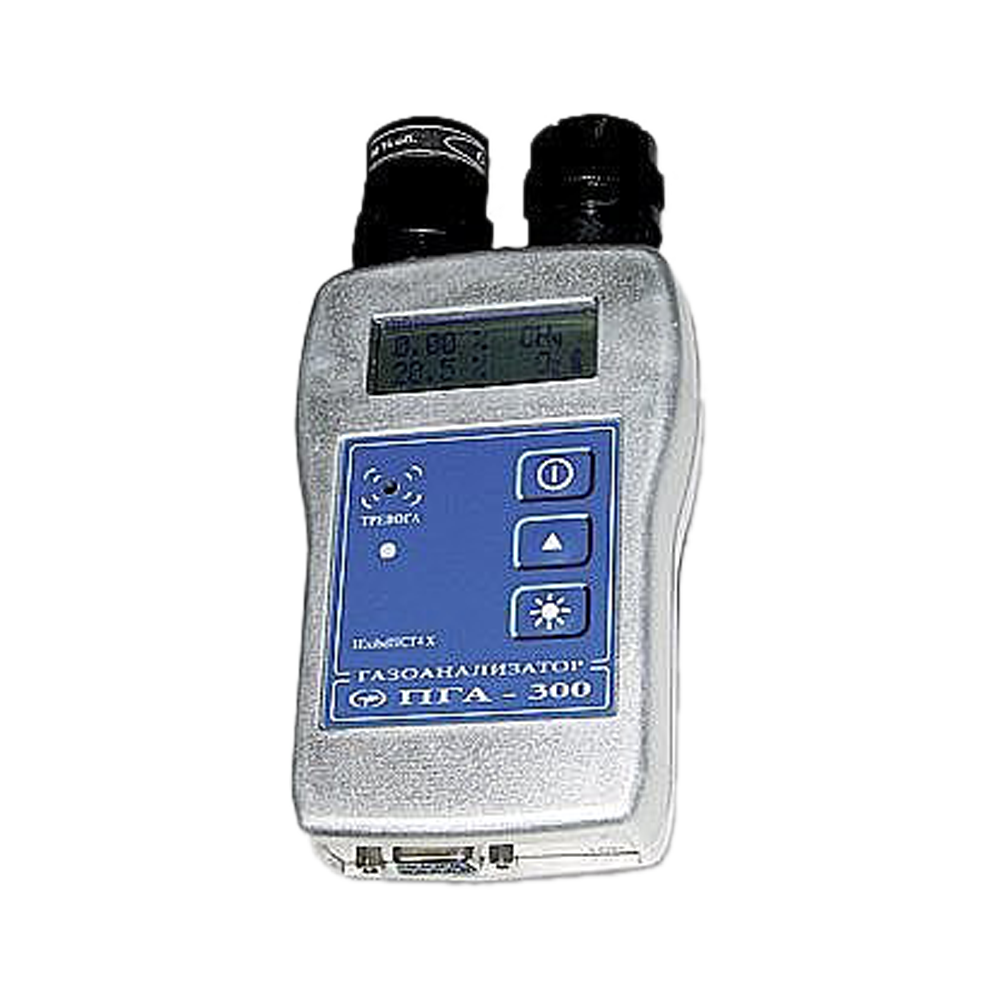

ПГА-300 газоанализаторы портативные

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ

Тип: Портативный (индивидуальный)

Режим работы: Непрерывный

Наименования контролируемых компонентов: C3H8 Пропан, CH4 Метан, CO Углерода оксид (Угарный газ), H2 Водород, H2S Дигидросульфид (Сероводород), NO2 Азота диоксид, O2 Кислород, SO2 Серы диоксид (Ангидрид сернистый)

Количество контролируемых компонентов (одним прибором): 2

Маркировка взрывозащиты: 1ExibIIBT4

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Индивидуальные газоанализаторы ПГА-300 со сменными блоками датчиков предназначаются для персонального использования при непрерывном контроле концентраций двух газов одновременно в газовоздушной среде на взрывоопасных объектах в рабочей зоне: объемной доли метана, пропана, водорода, кислорода; массовой концентрации оксида углерода, сероводорода, диоксида азота и диоксида серы.

В портативных газоанализаторах ПГА-300 измерение производится одновременно по двум каналам:

Термокаталитическому (термохимическому) - метана (CH₄) или пропана (C₃H₈).
Электрохимическому - кислорода (O₂), оксида углерода (CO), сероводорода (H₂S), диоксида азота (NO₂), диоксида серы (SO₂) или водорода (H₂).

Измеренная концентрация высвечивается на двухстрочном жидкокристаллическом дисплее.

Область применения газоанализаторов ПГА-300: взрывоопасные зоны помещений и наружных установок согласно нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.

Особенности газоанализаторов ПГА-300:

Автоматическое сохранение результатов текущих измерений с заданным интервалом времени.
Передача результатов измерений в персональный компьютер.
Удобное крепление датчика в разъём на корпусе газоанализатора.
Автоматическая настройка на сменный датчик.
Время восстановления показаний после перегрузки при непрерывной принудительной подаче чистого воздуха - не более 60 с.

Газоанализатор ПГА-300 состоит из блока электроники ПГА-300, на который установлены съёмные датчики: термокаталитический датчик СГТ, откалиброванный по метану или пропану, и один из электрохимических датчиков - ДГЭ-М1-Н2, ДГЭ-М1-О2, ДГЭ-М2-СО, ДГЭ-М2-Н2S, ДГЭ-М2-NО2, ДГЭ-М2-SО2.

В зависимости от исполнения, в блок электроники могут быть установлены:

Один термокаталитический датчик (СГТ).
Один термокаталитический (СГТ) и один электрохимический датчик (ДГЭ-М1 или ДГЭ-М2).
Один или два электрохимических датчика (ДГЭ-М1 или ДГЭ-М2).

Электрохимические датчики (ДГЭ) имеют встроенную флэш-память, в которой хранятся градуировочные коэффициенты и другие настроечные параметры, которые при подключении датчика к блоку электроники считываются микропроцессором электронного блока, благодаря чему производится автоматическая настройка прибора на новый датчик.

Портативные газоанализаторы ПГА-300 обеспечивают звуковую и световую аварийную и предупредительную сигнализацию по двум установленным уровням по каждому из каналов. Предусмотрена возможность изменения значений порогов сигнализации, установки нуля и калибровки при помощи кнопок на передней панели прибора. По первому порогу (предупредительная сигнализация) выдаются прерывистый звуковой сигнал и световой сигнал – мигание светодиодов ТРЕВОГА. По второму порогу (аварийная сигнализация) звуковой сигнал – непрерывный, световой сигнал – непрерывное свечение светодиодов ТРЕВОГА.

Технические характеристики

Диапазоны измерений

CH4 Метан	0-2,5% об.
C3H8 Пропан	0-1% об.
O2 Кислород	0-30% об.
CO Углерода оксид (Угарный газ)	0-120 мг/м³
H2S Дигидросульфид (Сероводород)	0-45 мг/м³
NO2 Азота диоксид	0-20 мг/м³
SO2 Серы диоксид (Ангидрид сернистый)	0-50 мг/м³
H2 Водород	0–5% об.

Погрешность измерений

CH4 Метан	±(0,10+0,04Сх)% об. (абсолютная), Сx - значение концентрации газа
C3H8 Пропан	±0,10% об. (абсолютная)
O2 Кислород	±(0,20+0,04Сх)% об. (абсолютная), Сx - значение концентрации газа
CO Углерода оксид (Угарный газ)	±25% (относительная)
H2S Дигидросульфид (Сероводород)	±25% (относительная)
NO2 Азота диоксид	±25% (относительная)
SO2 Серы диоксид (Ангидрид сернистый)	±25% (относительная)
H2 Водород	±(0,20+0,04Сх)% об. (абсолютная), Сx - значение концентрации газа

Пороги сигнализации

Два порога по каждому компоненту. Стандартные установки:

По метану - 0,8% об. и 2,2% об.
По пропану - 0,4% об. и 0,4% об.
По водороду - 1,0% об. и 2,0% об.
По кислороду - 19,5% об. и 18,5% об. (на понижение, недостаток кислорода).
По оксиду углерода - 20 мг/м³ (1 ПДК) и 100 мг/м³ (5 ПДК).
По сероводороду - 10 мг/м³ (1 ПДК) и 40 мг/м³ (4 ПДК).
По диоксиду азота - 2 мг/м³ (1 ПДК) и 10 мг/м³ (5 ПДК).
По диоксиду серы - 10 мг/м³ (1 ПДК) и 30 мг/м³ (3 ПДК).

Принцип работы

Электрохимический, термокаталитический

Способ отбора пробы

Диффузионный (конвекционный)

Выходные сигналы

RS232

Диапазон рабочих температур

-20...+40°С

Исполнение по степени защиты

IP54

Питание

= 2,4 В

Габариты

165х80х40 мм

Вес

300 г

Стандартный комплект поставки

Блок электроники ПГА-300.
Датчики СТГ (термокаталитические), ДГЭ (электрохимические).
Зарядное устройство.
Руководство по эксплуатации.
Методика поверки.
Комплект принадлежностей.

Скачать документацию

ПГА-300 газоанализаторы портативные. Руководство по эксплуатации.
