ПТФМ-201-Хатанга газоанализаторы портативные однокомпонентные

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ, Безопасность работ/Контроль кислорода

Тип: Портативный (индивидуальный)

Режим работы: Периодический

Наименования контролируемых компонентов: CO Углерода оксид (Угарный газ), H2S Дигидросульфид (Сероводород), O2 Кислород, Сумма горючих газов

Количество контролируемых компонентов (одним прибором): 1

Маркировка взрывозащиты: 1ExdibIIBТ4GbХ, 1ExibIIBТ4GbХ

Цена (без учета НДС): По запросу руб.

Описание

Газоанализаторы ПТФМ-201-Хатанга представляют собой портативные одноканальные измерительные приборы с диффузионной подачей контролируемой среды.

ПТФМ-201-Хатанга предназначены, в зависимости исполнения, для непрерывных измерений концентраций взрывоопасных газов и паров углеводородов (метан, пропан, гексан, бутан, пентан, циклопентан, пропилен, пары бензина неэтилированного, бензина авиационного, керосина, дизельного топлива, уайт-спирита, топлива для реактивных двигателей, топлива авиационного, концентраций токсичных газов (сероводорода, оксида углерода) и кислорода в воздухе.

Портативные газоанализаторы ПТФМ-201-Хатанга внесены в государственный реестр средств измерений РФ. Межповерочный интервал – 1 год.

Области применения ПТФМ-201-Хатанга:

  • котельные и топочные;
  • автостоянки, гаражи (СТО);
  • автозаправки;
  • нефтегазовый комплекс;
  • очистительные сооружения (коллекторы);
  • для животноводства и сельского хозяйства.

Особенности газоанализаторов ПТФМ-201-Хатанга:

  • Корпус газоанализаторов с водонепроницаемыми и пыленепроницаемыми свойствами изготовлен из высокопрочного материала, оснащен встроенным фонариком.
  • Электропитание осуществляется от встроенной литий-полимерной аккумуляторной батареи с напряжением 3,7 В и ёмкостью 2000 мА/ч.
  • В газоанализаторах предусмотрена подача аварийной световой, звуковой и вибро сигнализаций:
    • превышение предупредительного порога – прерывистый звуковой сигнал, красный световой сигнал, вибрация;
    • превышение аварийного порога – прерывистый учащённый звуковой сигнал, красный световой сигнал, вибрация;
    • низкий заряд аккумуляторной батареи – красный световой сигнал, индикация на экране.
  • Гарантийный срок эксплуатации – 12 месяцев.
  • Срок службы не менее 10 лет.

Технические характеристики

Диапазоны измерений
Сумма горючих газов от 0 до 50% НКПР
O2 Кислород от 0 до 25% об.
H2S Дигидросульфид (Сероводород) от 0 до 25 млн-1;
св. 25 до 100 млн-1
CO Углерода оксид (Угарный газ) от 0 до 25 млн-1;
св. 25 до 100 млн-1
Погрешность измерений
Сумма горючих газов ±5% НКПР (абсолютная)
O2 Кислород ±1% (абсолютная)
H2S Дигидросульфид (Сероводород) ±5 млн-1 (абсолютная в диапазоне от 0 до 25 млн-1);
±20% (относительная в диапазоне св. 25 до 100 млн-1)
CO Углерода оксид (Угарный газ) ±5 млн-1 (абсолютная в диапазоне от 0 до 25 млн-1);
±20% (относительная в диапазоне св. 25 до 100 млн-1)
Пороги сигнализации

Определяемый компонент

Предупредительный порог

Аварийный порог

Газы и пары, %НКПР

10

20

Сероводород, ppm (млн-1)

5

10

Оксид углерода, ppm (млн-1)

20

100

Кислород, (об.д. %)

18

25



ВНИМАНИЕ! Значение аварийного порога для газоанализатора кислорода всегда должно быть больше значения нормальной конценрации кислорода в воздухе - 20,9 об.д %

Принцип работы Термокаталитический (ПТФМ-201 Хатанга CxHy (0-50) % НКПР);
Электрохимический (ПТФМ-201 Хатанга H2S (0-100) ppm, ПТФМ-201 Хатанга CO (0-1000) ppm, ПТФМ-201 Хатанга O2 (0-25) об. д. %)
Способ отбора пробы Диффузионный (конвекционный)
Диапазон рабочих температур -20…+50°С (для ПТФМ-201 Хатанга CxHy (0-50) % НКПР);
-20…+40°С (для остальных исполнений)
Исполнение по степени защиты IP54
Габариты 100х58х30 мм
Вес 130 г

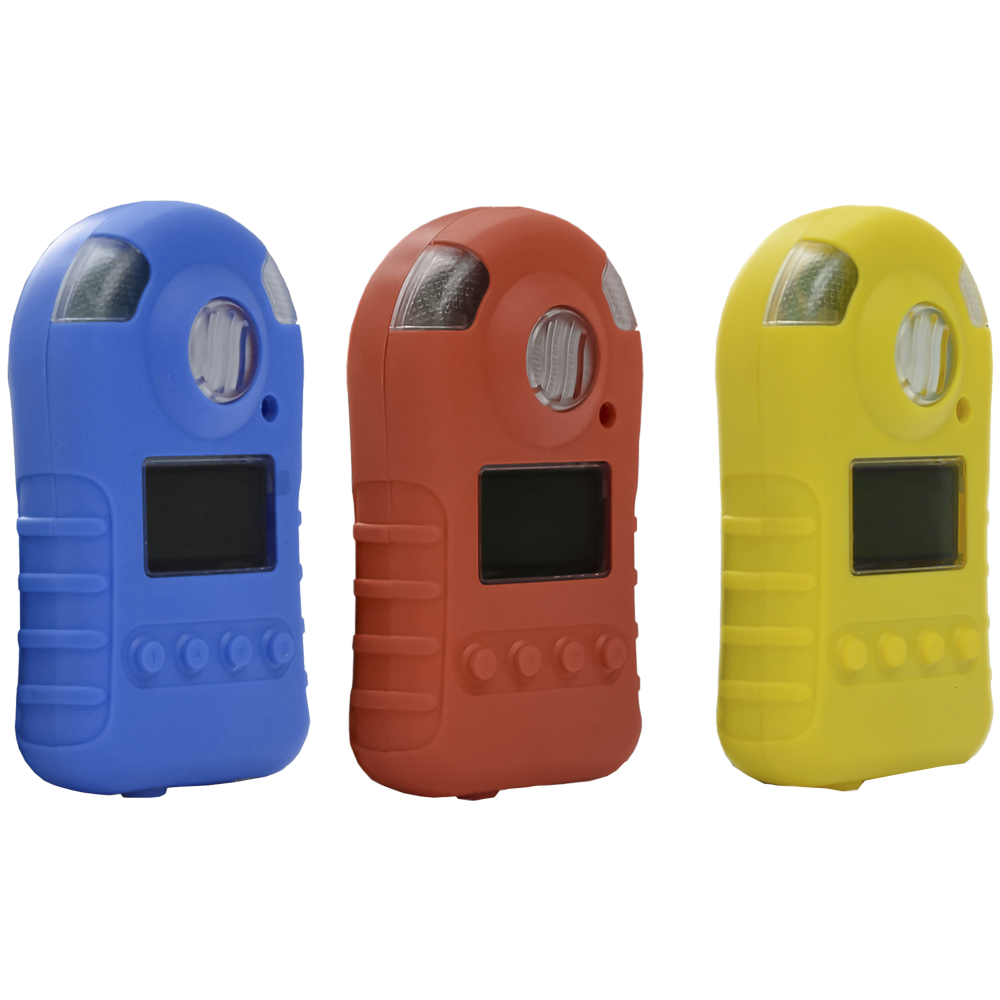

Варианты исполнения

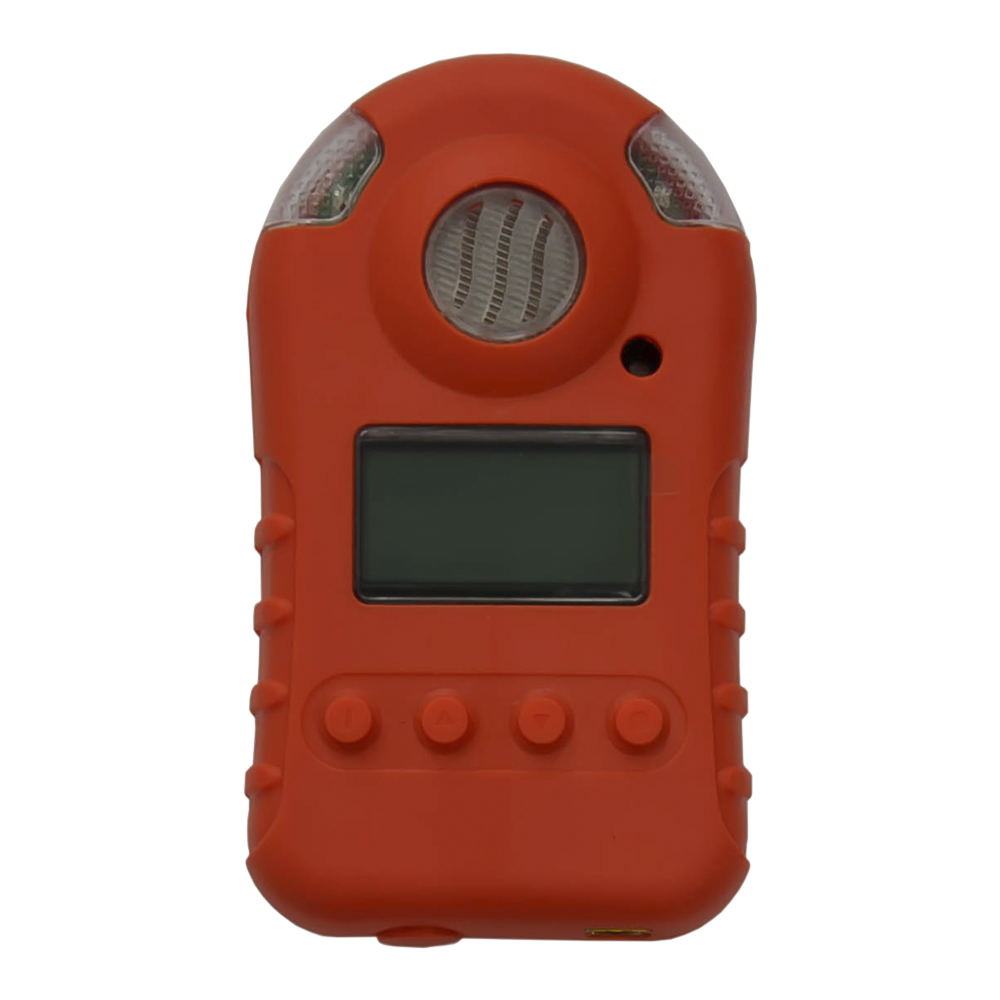

  • ПТФМ-201 Хатанга CxHy (0-50) % НКПР – газоанализатор с термокаталитическим сенсором (ТКС), измеряющий концентрацию горючих газов и паров, цвет корпуса - красный;
  • ПТФМ-201 Хатанга H2S (0-100) ppm – газоанализатор с электрохимическим сенсором (ЭХС), измеряющий концентрацию сероводорода, цвет корпуса – жёлтый;

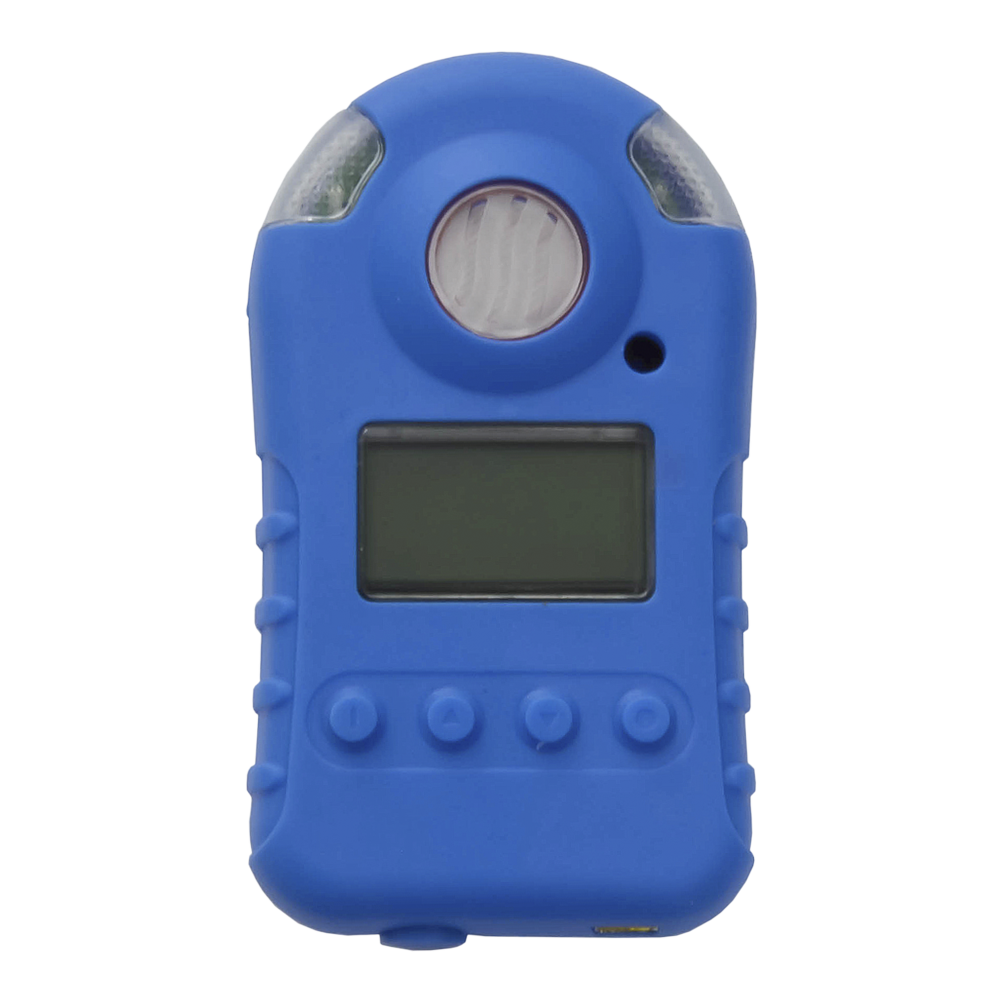

  • ПТФМ-201 Хатанга CO (0-1000) ppm – газоанализатор с ЭХС, измеряющий концентрацию оксида углерода, цвет корпуса – синий;
  • ПТФМ-201 Хатанга O2 (0-25) об. д. % – газоанализатор с ЭХС, измеряющий концентрацию кислорода, цвет корпуса – жёлтый.

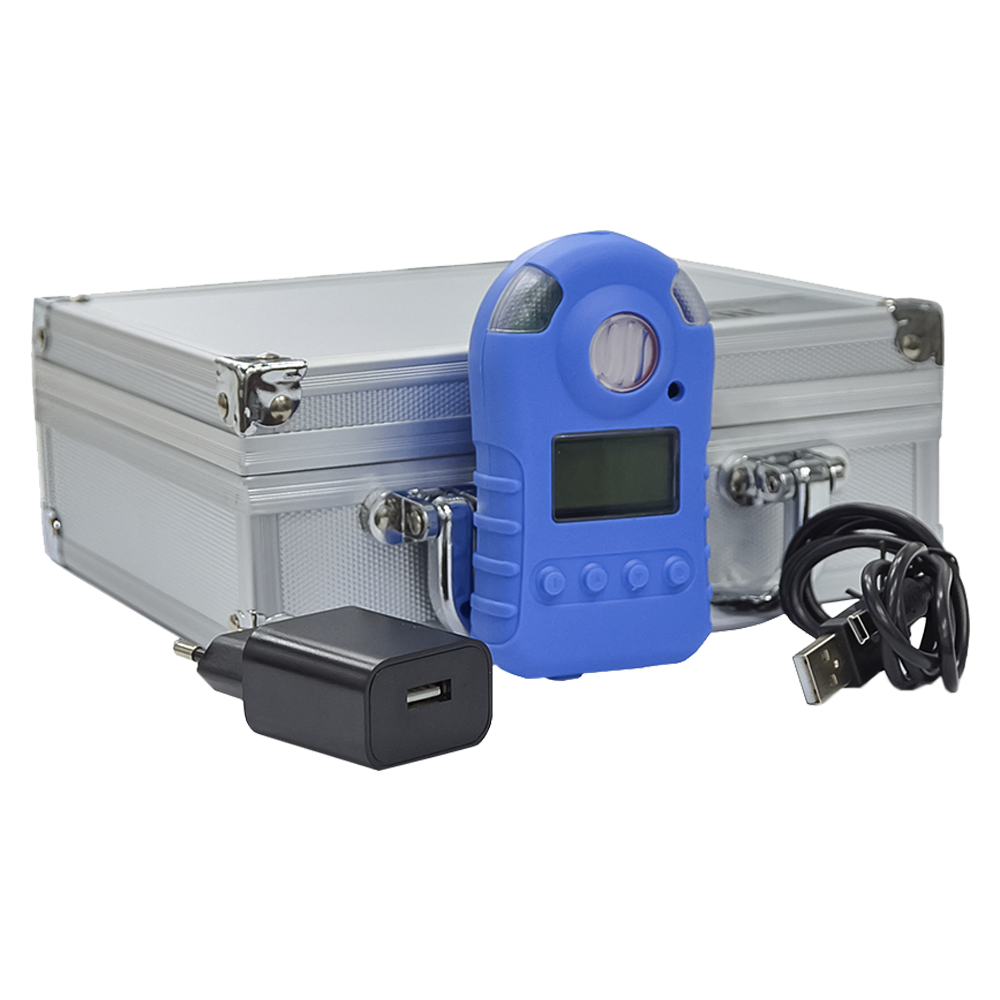

Стандартный комплект поставки

  • Газоанализатор ПТФМ-201-Хатанга (исполнение согласно заказу).
  • Калибровочный колпачок (аппликатор).
  • Зарядное устройство.
  • Руководство по эксплуатации.
  • Методика поверки.

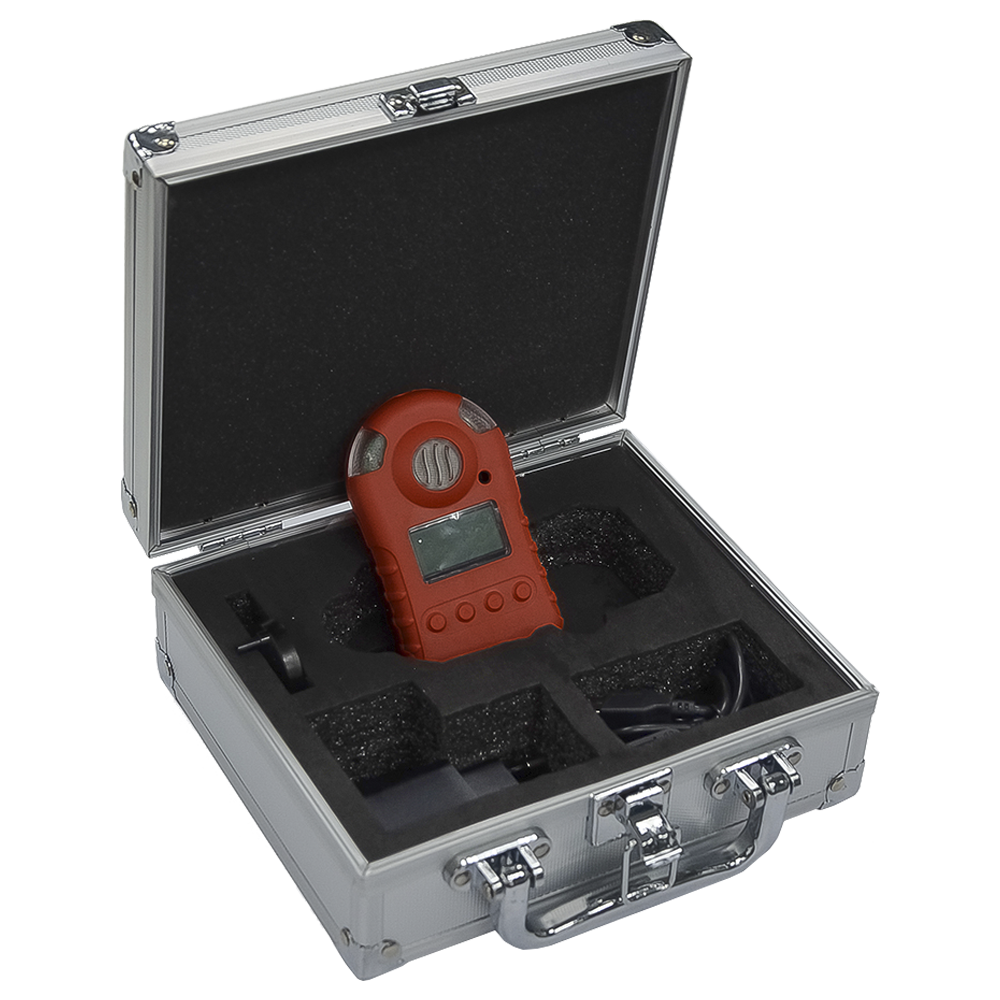

  • Кейс для транспортировки.
