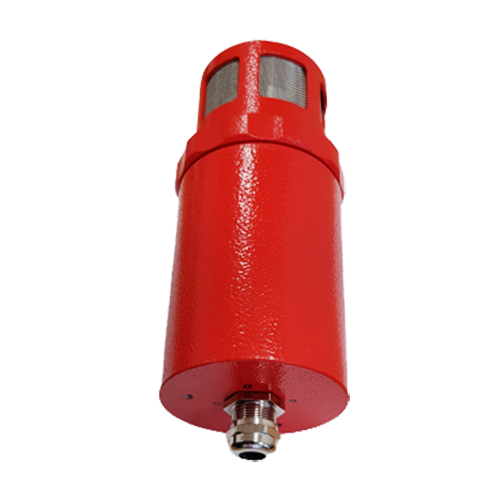

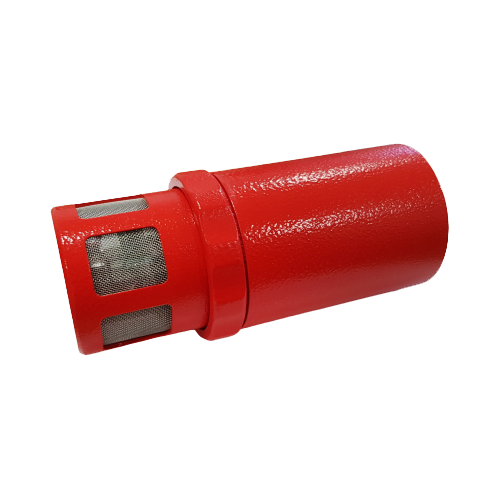

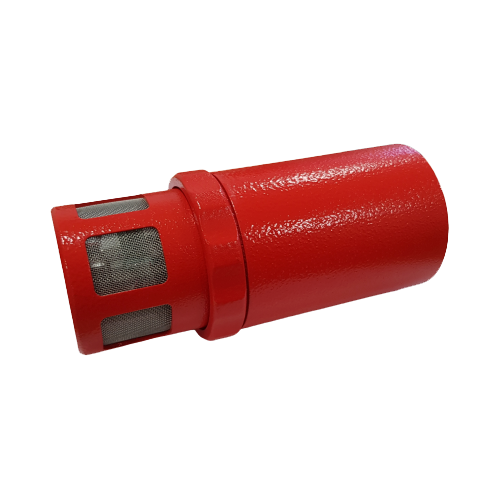

АРП-1.0 преобразователи акусторезонансные

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ

Тип: Стационарный/Одноканальный

Режим работы: Непрерывный

Наименования контролируемых компонентов: C2H4O Эпоксиэтан (Этилена оксид, этиленоксид, оксиран, 1,2-эпоксиэтан), C2H6 Этан, C2H6O (C2H5OH) Этанол (Этиловый спирт), C3H6 Пропен (Пропилен), C3H6O Пропан-2-он (Ацетон, Диметилкотон), C3H8 Пропан, C3H8O Пропан-2-ол (Изопропиловый спирт), C4H6 Бута-1,3-диен (Дивинил, эритрен, винилэтилен), C4H8O2 Этилацетат, C4H8O Бутан-2-он (Метилэтилкетон), C4H10 Бутан, C5H10 Амилен (Циклопентан), C5H12 Пентан, C5H12O Метил-трет-бутиловый эфир (трет-бутилметиловый эфир, 2-метил-2-метоксипропан, МТБЭ), C6H6 Бензол, C6H12 Циклогексан, C6H12O2 Бутилацетат, C6H14 Гексан, C7H8 Метилбензол (Толуол), C7H16 Гептан, C8H10 Диметилбензол (Ксилолы, смесь изомеров м-, o-, n-), C8H18 Октан, CH3CL Хлорметан (Метилхлорид), CH3OH Метанол (Метиловый спирт), CH4 Метан, CO2 Углерода диоксид (Двуокись углерода, углекислый газ), H2 Водород, NH3 Аммиак, SF6 Серы гексафторид (Элегаз)

Количество контролируемых компонентов (одним прибором): 1

Маркировка взрывозащиты: 1ExibIIBT4

Цена (без учета НДС): По запросу руб.

Описание

Преобразователи измерительные акусторезонансные АРП1.0 предназначены для измерения довзрывоопасных концентраций метана, этана, пропана, бутана, изобутана, пентана, циклопентана, гексана,  бензола, аммиака в воздухе, объемной доли диоксида углерода, хладонов 12 и 22 и гексафторида серы, а также сигнализации о наличии горючих газов и паров и их смеси в воздухе, а также опасных концентраций хладонов, и передачи измерительной информации внешним устройствам.

Особенности преобразователя АРП1.0:

  • Контроль концентрации горючих газов и паров в воздухе для широчайшей номенклатуры веществ: топлива всех видов (бензины, керосины, нафта), спирты, эфиры и другие углеводороды, в том числе галогено и серосодержащие (в описании типа прописаны 317 веществ).
  • Контроль широкой гаммы фреонов и углекислого газа.
  • АРМ1.0 выдерживает перегрузку до 100% объемных частей и не требует градуировки (чувствительность газоанализатора не меняется в процессе эксплуатации).

Область применения АРП-1.0:

  • АРП1.0 могут эксплуатироваться в средах, содержащих галогены и другие каталитические яды.
  • Преобразователи АРП1.0 применяются как самостоятельное изделие в составе газоаналитических систем или АСУ ТП.
  • Используются для обеспечения промышленной безопасности объектов химической, нефтяной, нефтехимической, газовой, металлургической, фармацевтической, пищевой промышленности, энергетике, коммунальном хозяйстве, в том числе и во взрывоопасных зонах.

Определяемые компоненты

Определяемый компонент Регистраци­онный номер CAS Диапазон измерений содержания определяемого компонента Пределы допускаемой основной абсолютной погрешности
% НКПР объемная доля, %

метан (CH4)

74-82-8 от 0 до 50 от 0 до 2,2 ±5% НКПР

этан (C2H6)

74-84-0 от 0 до 50 от 0 до 1,2 ±5% НКПР

пропан (C3H8)

74-98-6 от 0 до 50 от 0 до 0,85 ±5% НКПР

бутан (C4H10)

106-97-8 от 0 до 50 от 0 до 0,7 ±5% НКПР

и-бутан (i-C4H10)

75-28-5 от 0 до 50 от 0 до 0,65 ±5% НКПР

пентан (C5H12)

109-66-0 от 0 до 50 от 0 до 0,55 ±5% НКПР

циклопентан (C5H10)

287-92-3 от 0 до 50 от 0 до 0,7 ±5% НКПР

гексан (C6Н14)

110-54-3 от 0 до 50 от 0 до 0,5 ±5% НКПР

водород (H2)

1333-74-0 от 0 до 50 от 0 до 2,0 ±5% НКПР

бензол (С6Н6)

71-43-2 от 0 до 50 от 0 до 0,6 ±5% НКПР

циклогексан (C6H12)

110-82-7 от 0 до 50 от 0 до 0,5 ±5% НКПР

гептан (C7Н16)

142-82-5 от 0 до 50 от 0 до 0,425 ±5% НКПР

пропилен (пропен) (С3Н6)

115-07-1 от 0 до 50 от 0 до 1,0 ±5% НКПР

метиловый спирт (мета­нол) (CH3OH)

67-56-1 от 0 до 50 от 0 до 3,0 ±5% НКПР

этиловый спирт (этанол) (C2H5OH)

64-17-5 от 0 до 50 от 0 до 1,55 ±5% НКПР

толуол (С6Н5СН3)

108-88-3 от 0 до 50 от 0 до 0,5 ±5% НКПР

ацетон (СН3СОСН3)

67-64-1 от 0 до 50 от 0 до 1,25 ±5% НКПР

метил-третбутиловый эфир, (МТБЭ, трет-бутоксиметан) (CH3СО(CH3)3)

1634-04-4 от 0 до 50 от 0 до 0,75 ±5% НКПР

пара-ксилол (п-C8H10)

106-42-3 от 0 до 50 от 0 до 0,45 ±5% НКПР

орто-ксилол (о-C8H10)

95-47-6 от 0 до 50 от 0 до 0,5 ±5% НКПР

изопропиловый спирт (2-пропанол) (CH3)2CHOH)

67-63-0 от 0 до 50 от 0 до 1,0 ±5% НКПР

1,3-бутадиен (C4Н6)

106-99-0 от 0 до 50 от 0 до 0,7 ±5% НКПР

этиленоксид (оксид этилена) (C2H4O)

75-21-8 от 0 до 50 от 0 до 1,3 ±5% НКПР

хлорметан (CH3CI)

74-87-3 от 0 до 25 от 0 до 1,9 ±5% НКПР

Бутилацетат (C6H12O2)

123-86-4 от 0 до 25 от 0 до 0,3 ±5% НКПР

этилацетат (C4H8O2)

141-78-6 от 0 до 25 от 0 до 0,5 ±5% НКПР

2-бутанон (C4H8O)

78-93-3 от 0 до 50 от 0 до 0,75 ±5% НКПР

1-пропанол (C3H7OH)

71-23-8 от 0 до 30 от 0 до 0,63 ±5% НКПР

октан (C8H18)

111-65-9 от 0 до 50 от 0 до 0,4 ±5% НКПР

пары нефтепродуктов

- от 0 до 50 - ±5% НКПР

аммиак (NH3)

7664-41-7 от 0 до 50 от 0 до 7,5 ±5% НКПР

диоксид углерода (СО2)

124-38-9 - от 0 до 1 включ. ±0,12% об.д.
- св. 1 до 5 ±(0,12+0,15 (С-1)) % об.д

хладон 12 (CF2Cl2)

75-71-8 - от 0 до 0,2 включ. ±0,075 % об.д.
- св. 0,2 до 2,0 ±(0,075+0,15(С-0,2) % об.д

хладон 22 (CHClF2)

75-45-6 - от 0 до 0,2 включ. ±0,075 % об.д.
- св. 0,2 до 2,0 ±(0,075+0,15(С-0,2) % об.д.

гексафторид серы (SF6)

2551-62-4 - от 0 до 2,0 ±(0,02+0,2∙Cвх) % об.д

Технические характеристики

Пороги сигнализации

3 замыкающих релейных сигнала «Порог 1», «Порог 2», «Отказ». Нагрузочная способность контактов – 24 В, 500 мА.

Принцип работы Акустический
Способ отбора пробы Диффузионный (конвекционный), Принудительный/Внешний побудитель расхода
Выходные сигналы RS485, Токовый 4-20 мА
Диапазон рабочих температур +5...+60°С; -50...+60°С
Исполнение по степени защиты IP65
Питание = 24 В
Габариты Диаметр х длина (исполнение «Р» с ответным разъемом): 90 х 240 мм
Вес Не более 1,2 кг

Структура обозначения, пример заказа

АРП1.0
Гексан
50%НКПР
П
Г
Р
0

Наличие выходных реле:
1 - реле установлены
0 - реле не установлены

Способ подключения:
Р - выходной разъем типа розетка DH-20-J12PE-01-001
Кх - кабель длиной Х метров с соединительной коробкой (длина кабеля не более 3 метров)

Возможность работы в режиме режиме газосигнализатора (подробнее в "Скачать документацию" - АРП-1.0 паспорт)

Исполнение по температуре:
П (+5...+60°С)
О (-50...+60°С)

Верхняя граница диапазона измерений, % НКПР, об.доля, % (подробнее в "Скачать документацию" - АРП-1.0 паспорт)

Определяемый компонент (подробнее в "Скачать документацию" - АРП-1.0 паспорт)

Тип преобразователя

Стандартный комплект поставки

  • Преобразователь измерительный АРП1.0.
  • Монтажный комплект.
  • Градуировочная насадка, 1 шт. на поставку.
  • Руководство по эксплуатации, 1 экз. на поставку.
  • Паспорт.
  • Методика поверки, 1 экз на поставку
  • Упаковочная тара.

Дополнительная комплектация, опции

  • Преобразователь RS485/USB.
