ИГС-98 СВ исп.023 газоанализаторы стационарные в алюминиевых корпусах

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ, Безопасность работ/Контроль кислорода

Тип: Стационарный/Одноканальный

Режим работы: Непрерывный

Наименования контролируемых компонентов: C2H6O (C2H5OH) Этанол (Этиловый спирт), C3H8 Пропан, CH2O Формальдегид, CH3OH Метанол (Метиловый спирт), CH4 Метан, CO2 Углерода диоксид (Двуокись углерода, углекислый газ), CO Углерода оксид (Угарный газ), Cl2 Хлор, H2 Водород, H2S Дигидросульфид (Сероводород), HCL Гидрохлорид (Хлороводород, соляная кислота), He Гелий, NH3 Аммиак, NO2 Азота диоксид, NO Азота оксид, O2 Кислород, SO2 Серы диоксид (Ангидрид сернистый), Сумма углеводородов

Количество контролируемых компонентов (одним прибором): 1

Маркировка взрывозащиты: 1ExdIICT6

Цена (без учета НДС): По запросу руб.

Описание

Приборы ИГС-98 СВ исп.023 представляют собой газоанализаторы стационарного типа, предназначенные для измерения одного токсичного, горючего, или опасного газа. Имеют цифровой дисплей для вывода показателей измерения, способны выдавать аналоговый токовый сигнала 4- 20 мА для передачи данных на внешние устройства, а также оснащены интерфейсом EIA-485, работающим по протоколу MODBUS RTU. Данные газоанализаторы поддерживают контроль пороговых значений.

ИГС-98 СВ исп.023 могут использоваться в качестве отдельного прибора, или входить в состав измерительных систем контроля А-4М, А-8М и с пультом А1 (подключение по токовому сигналу 4-20 мА), с любым программируемым логическим контроллером по интерфейсу EIA-485 (например, ПЛК110[М02]-220.30.Р-L). В качестве регистратора данных возможно использование модуля сбора данных МСД-200.

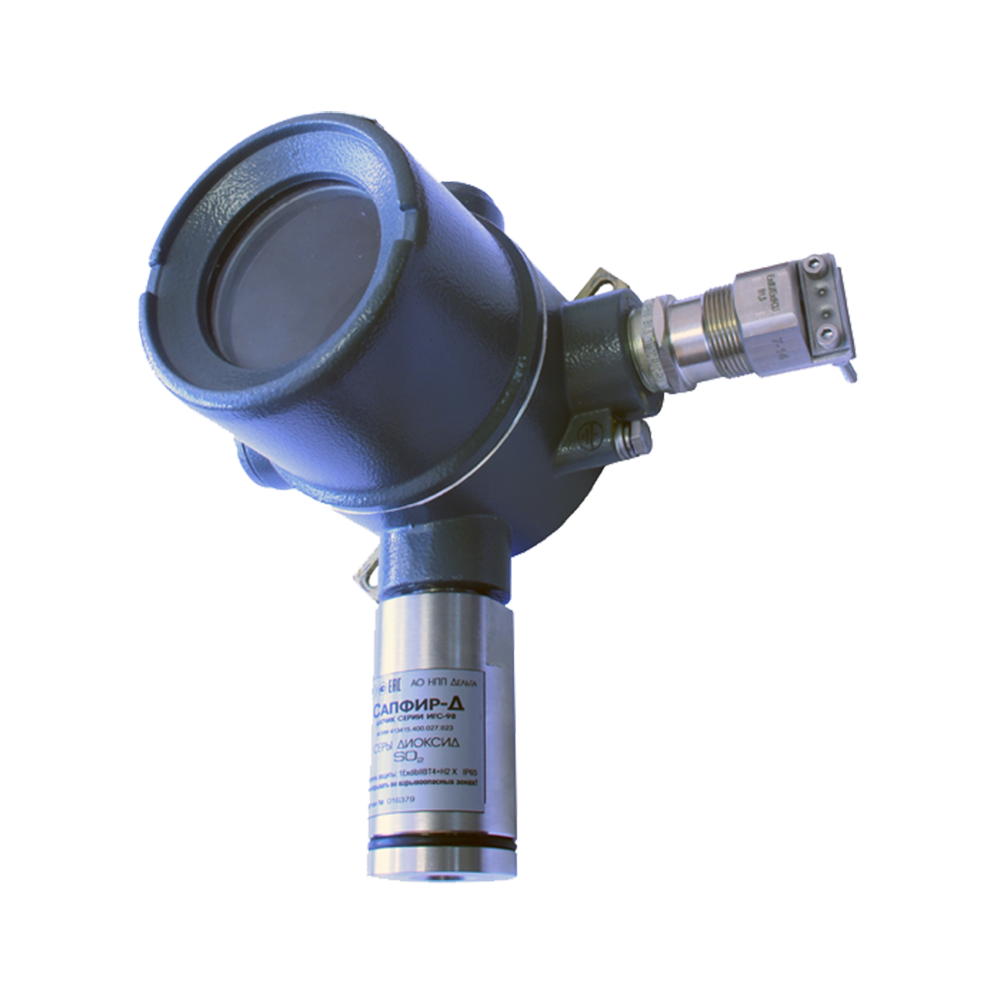

Конструкция газоанализаторов ИГС-98 СВ исп.023

Конструктивно газоанализаторы ИГС-98 СВ исп.023 выполнены в сборном корпусе из коммутационной части, выполненной из литого алюминия, и измерительной головки – нержавеющая сталь. На корпусе прибора имеются герметичные вводы для кабеля электропитания и выходных сигналов, фланцы с отверстиями для крепления. В корпусе прибора размещены печатные платы. В измерительной головке установлен измерительный модуль, содержащий газочувствительный сенсор, плату нормализатора сигнала и управляющую плату. В коммутационной части прибора устанавливается плата коммутации и индикации.

Газочувствительный сенсор, установленный в газоанализатор ИГС-98 СВ исп.023, преобразует концентрацию контролируемого газа в электрический сигнал, плата нормализатора сигнала унифицирует сигналы от различных сенсоров к общему виду, управляющая плата оцифровывает полученный сигнал и выводит информацию на цифровой индикатор, на внешнее устройство в виде аналогового токового сигнала 4- 20 мА, в виде дискретных выходов «неисправность», «порог 1», «порог 2» (Управляющий сигнал земля) и по цифровому последовательному интерфейсу EIA-485 протокол MODBUS RTU (Описание протокола см. в приложении 3). Коэффициенты перевода величины выходного тока в концентрацию даны в паспорте на конкретный прибор.

Диапазоны измерений

Определяемый компонент

Диапазон измерения

Участок диапазона измерений

Пределы допускаемой основной погрешности, %

Т 0,9

Приве­дён­ной

Относи­тель­ной

(с)

Азота диоксид NO2

0,01-10 мг/м3

0,01-1 мг/м3

25



60

1-10 мг/м3



25

0,1-32 мг/м3

0,1-2 мг/м3

15



50

2-32 мг/м3



15

1-320 мг/м3

1-10 мг/м3

15



40

10-320 мг/м3



15

Азота оксид NO

0,01-5 мг/м3

0,01-1 мг/м3

25



45

1-5 мг/м3



25

0,1-32 мг/м3

0,1-5 мг/м3

15



45

5-32 мг/м3



15

1-4000 мг/м3

1-50 мг/м3

15



75

50-4000 мг/м3



15

Аммиак NH3

0,01-10 мг/м3

0,01-1 мг/м3

25



40

1-10 мг/м3



25

0,1-200 мг/м3

0,1-10 мг/м3

15



40

10-200 мг/м3



15

1-1600 мг/м3

1-100 мг/м3

15



60

100-1600 мг/м3



15

Водород H2

0,01-4 об. доля, %

0,01-0,4 об. доля, %

15



60

0,4-4 об. доля, %



15

Водород хлористый HCl

0,1-32 мг/м3

0,1-5 мг/м3

15



60

5-32 мг/м3



15

1-320 мг/м3

1-15 мг/м3

15



60

15-320 мг/м3



15

Гелий He

1-100 об. доля, %

1-10 об. доля, %

25



20

10-100 об. доля, %



25

Кислород O2

0,01-1,6 об. доля, %

0,01-1 об. доля, %

15



35

1-1,6 об. доля, %



15

0,1-32 об. доля, %

0,1-20 об. доля, %

2,5



15

20-32 об. доля, %



2,5

1-100 об. доля, %

1-30 об. доля, %

5



45

30-100 об. доля, %



5

Метан CH4

0,01-1 об. доля, %

0,01-0,2 об. доля, %

15



30

0,2-1 об. доля, %



15

0,01-3,2 об. доля, %

0,01-0,5 об. доля, %

15



30

0,5-3,2 об. доля, %



15

0,01-5 об. доля, %

0,01-0,5 об. доля, %

10



45

0,5-5 об. доля, %



10

1-100 об. доля, %

1-5 об. доля, %

10



45

5-100 об. доля, %



10

Метанол CH3OH

0,1-32 мг/м3

0,1-5 мг/м3

25



180

5-32 мг/м3



25

0,05-8 г/м3

0,05-1 г/м3

15



45

1-8 г/м3



15

0,01-1,6 об. доля, %

0,01-0,2 об. доля, %

15



45

0,2-1,6 об. доля, %



15

Пропан C3H8

0,01-2 об. доля, %

0,01-0,2 об. доля, %

15



45

0,2-2 об. доля, %



15

0,1-100 об. доля, %

0,1-2 об. доля, %

15



45

2-100 об. доля, %



15

Сероводород H2S

0,01-4 мг/м3

0,01-1 мг/м3

25



60

1-4 мг/м3



25

0,1-32 мг/м3

0,1-3 мг/м3

15



60

3-32 мг/м3



15

1-200 мг/м3

1-20 мг/м3

15



60

20-200 мг/м3



15

Серы диоксид SO2

0,01-4 мг/м3

0,01-1 мг/м3

25



60

1-4 мг/м3



25

0,1-32 мг/м3

0,1-10 мг/м3

15



60

10-32 мг/м3



15

1-320 мг/м3

1-20 мг/м3

15



60

20-320 мг/м3



15

Углеводороды (С2-С10)

50-3200 мг/м3

50-900 мг/м3

35



60

900-3200 мг/м3



35

0,01-2 об. доля, %

0,01-0,2 об. доля, %

15



45

0,2-2 об. доля, %



15

Углерода диоксид СО2

0,1-2 г/м3

0,1-0,5 г/м3

25



45

0,5-2 г/м3



25

0,01-5 об. доля, %

0,01-0,5 об. доля, %

15



45

0,5-5 об. доля, %



15

0,1-100 об. доля, %

0,1-5 об. доля, %

15



45

5-100 об. доля, %



15

Углерода оксид CO

0,01-32 мг/м3

0,01-10 мг/м3

15



60

10-32 мг/м3



15

0,1-320 мг/м3

0,1-20 мг/м3

15



60

20-320 мг/м3



15

0,01-3,2 г/м3

0,01-0,2 г/м3

15



60

0,2-3,2 г/м3



15

Формальдегид H2CO

0,1-10 мг/м3

0,1-0,5 мг/м3

25



180

0,5-10 мг/м3



25

Хлор Cl2

0,01-4 мг/м3

0,01-0,4 мг/м3

25



90

0,4-4 мг/м3



25

0,1-32 мг/м3

0,1-1 мг/м3

15



120

1-32 мг/м3



15

Этанол C2H5OH

0,1-32 мг/м3

0,1-5 мг/м3

25



180

5-32 мг/м3



25

0,05-8 г/м3

0,05-1 г/м3

15



45

1-8 г/м3



15

0,01-1,6 об. доля, %

0,01-0,2 об. доля, %

15



45

0,2-1,6 об. доля, %



15

Технические характеристики

Пороги сигнализации

Возможна установка одного или двух порогов сигнализации (предупреждающего и аварийного). Также по запросу возможна установка пользовательских порогов.

Принцип работы Электрохимический, термохимический, полупроводниковый, оптический (в зависимости от измеряемого компонента)
Способ отбора пробы Диффузионный (конвекционный)
Выходные сигналы Токовый 4-20 мА
Диапазон рабочих температур -60...+50°С
Исполнение по степени защиты IP65
Питание = 24 В
Габариты Не более 222х203х136 мм (ВхШхД)
Вес Не более 1900 г

Стандартный комплект поставки

  • Газоанализатор ИГС-98 СВ исп.023.
  • Паспорт.
  • Руководство по эксплуатации.

Дополнительная комплектация, опции

  • Поверочная насадка-адаптер НГ-105 ФГИМ.413944.006.
  • Барьер искрозащиты ФГИМ.468369.002.
  • Блок питания 24 В, 6 Вт, адаптер в розетку.
  • Блок питания 24 В, 15 Вт, на DIN рейку.

Данные газоанализаторы подходят для совместной работы со следующими стационарными многоканальными системами контроля загазованности:

Скачать документацию

ИГС-98 СВ исп.023 газоанализаторы стационарные в алюминиевых корпусах. Руководство по эксплуатации.
