КСОУГ системы контроля загазованности стационарные

Скачать PDF

БПУ (блок питания и управления) системы КСОУГ

Область применения: Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ

Тип: Стационарный/Многоканальный

Количество каналов: 8

Режим работы: Непрерывный

Наименования контролируемых компонентов: C1-C5 Углеводороды (в том числе сжиженный нефтяной газ), CH4 Метан, CO Углерода оксид (Угарный газ)

Количество контролируемых компонентов (одним прибором): 2

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Системы контроля загазованности КСОУГ предназначены для дистанционного автоматического контроля утечки горючего газа (СН4; СхНу), концентрации оксида углерода (СО), выдачи сигнала о превышении предельно-допустимых концентраций оксида углерода и довзрывоопасных концентраций метана в воздухе и подачи управляющего воздействия на исполнительное устройство (запорный клапан, вентиляция, световое табло и т.п.).

Системы КСОУГ используются при создании единой системы контроля загазованности для многоквартирных домов, закрытых автостоянок, производственных объектов большой площади и любых других объектов промышленности и ЖКХ, где возможно скопление горючего и угарного газа.

Состав систем КСОУГ:

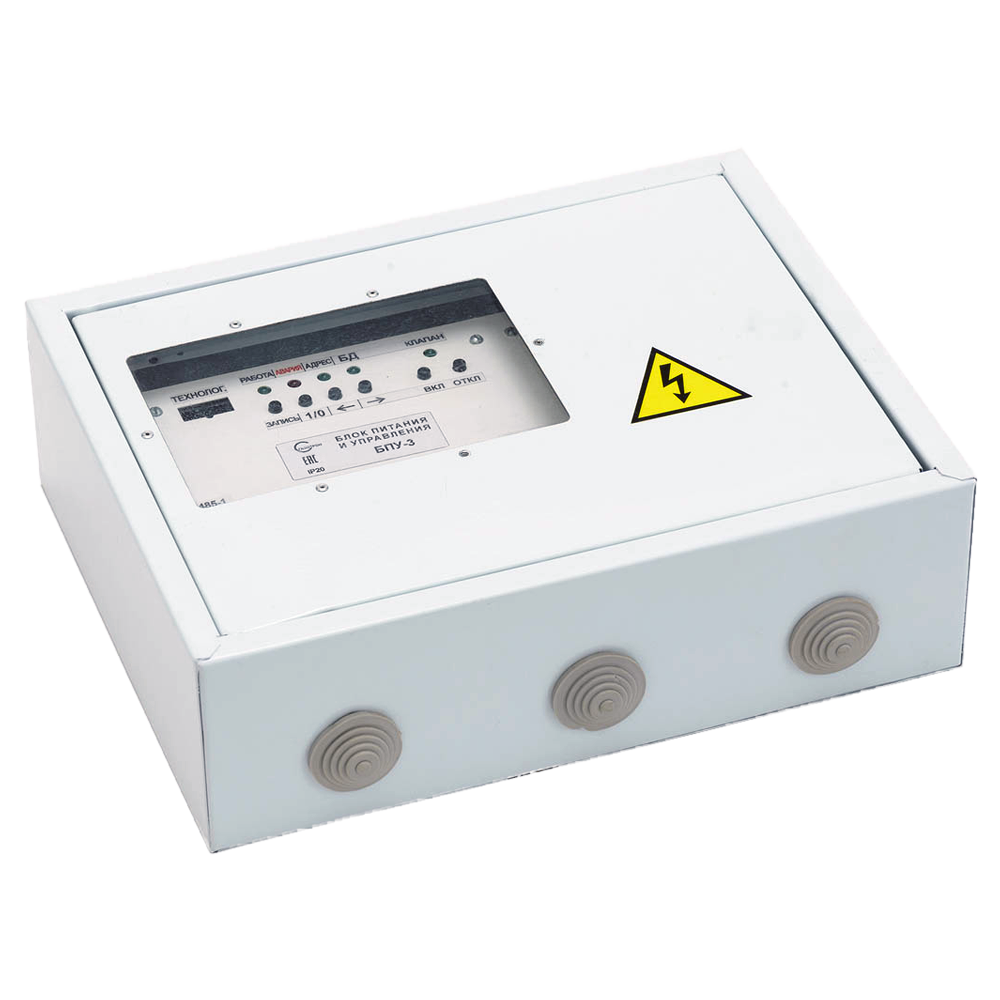

БПУ (блок питания и управления). Обеспечивает питание подключенных к нему БД (не более 8), подает световые сигналы о работе, отказе, отключении, срабатывании блоков датчика подает сигналы о работоспособности системы на БИ или УСД-4. Управляет внешними исполнительными устройствами: газовый клапан (непосредственно или по команде с БИ, УСД-4), пожарная сигнализация, система вентиляции, сирена. Предназначен для контроля загазованности многоквартирных домов, автостоянок, цехов, предприятий, птицефабрик и т.д.
Сигнализаторы контроля загазованности (их блоки датчиков) СИКЗ (природный, сжиженный газ) и БУГ (угарный газ, оксид углерода). Определяют наличие природного (метан, CH4) или сжиженного (пропан-бутан, CxHy) газа и оксида углерода (угарный газ, CO) в атмосфере помещения. При превышении концентрации газа автоматически подает сигнал об аварии. Передает информацию об утечке газа на блок питания и управления.

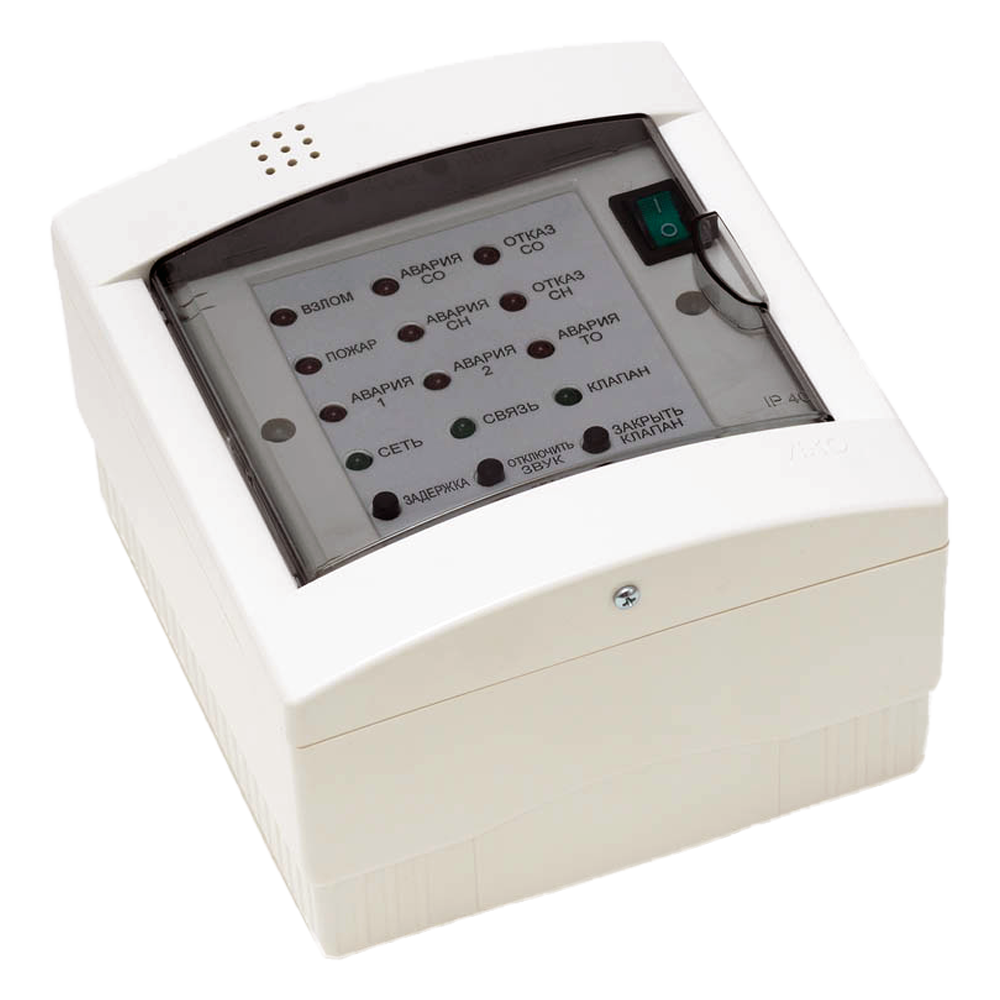

УСД-4 (устройство сигнальное диспетчерское). Предназначено для передачи аварийной сигнализации по линии RS-485 в дежурное (диспетчерское) помещение и выдачи команды закрытия запорного клапана , входящего в состав такой системы. Устройство УСД-4 и БИ взаимозаменяемы.

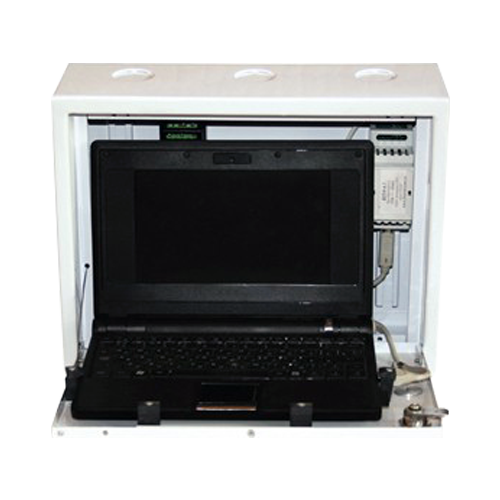

БИ (блок информационный) или персональный компьютер. Обрабатывает и хранит информацию от БПУ, выдает сигнал об отключении газа на БПУ, передает информацию на центральный диспетчерский пульт по GSM каналу. Вместо БИ возможно подключение компьютера заказчика. БИ и УСД-4 взаимозаменяемы.

Особенности:

Самотестирование блоков системы в целях защиты от ложных срабатываний.
Резервный источник питания.
Модульная конструкция обеспечивает возможность трансформации КСОУГ в соответствии с требованиями конкретного объекта.

Технические характеристики

Пороги сигнализации	Порог срабатывания блока датчика системы: СИКЗ - 10/20% НКПР. БУГ - 20/100 мг/м³
Питание	~ 220 В
Габариты	40х100х60 мм (блок датчика); 250х330х110 мм (БПУ, БИ)
Вес	0,1 кг (блок датчика); 3 кг (БПУ); 2 кг (БИ)

Скачать документацию

БПУ (блок питания и управления). Руководство по эксплуатации.

БУГ сигнализаторы угарного газа стационарные. Руководство по эксплуатации.

СИКЗ сигнализаторы горючих газов стационарные. Руководство по эксплуатации.
