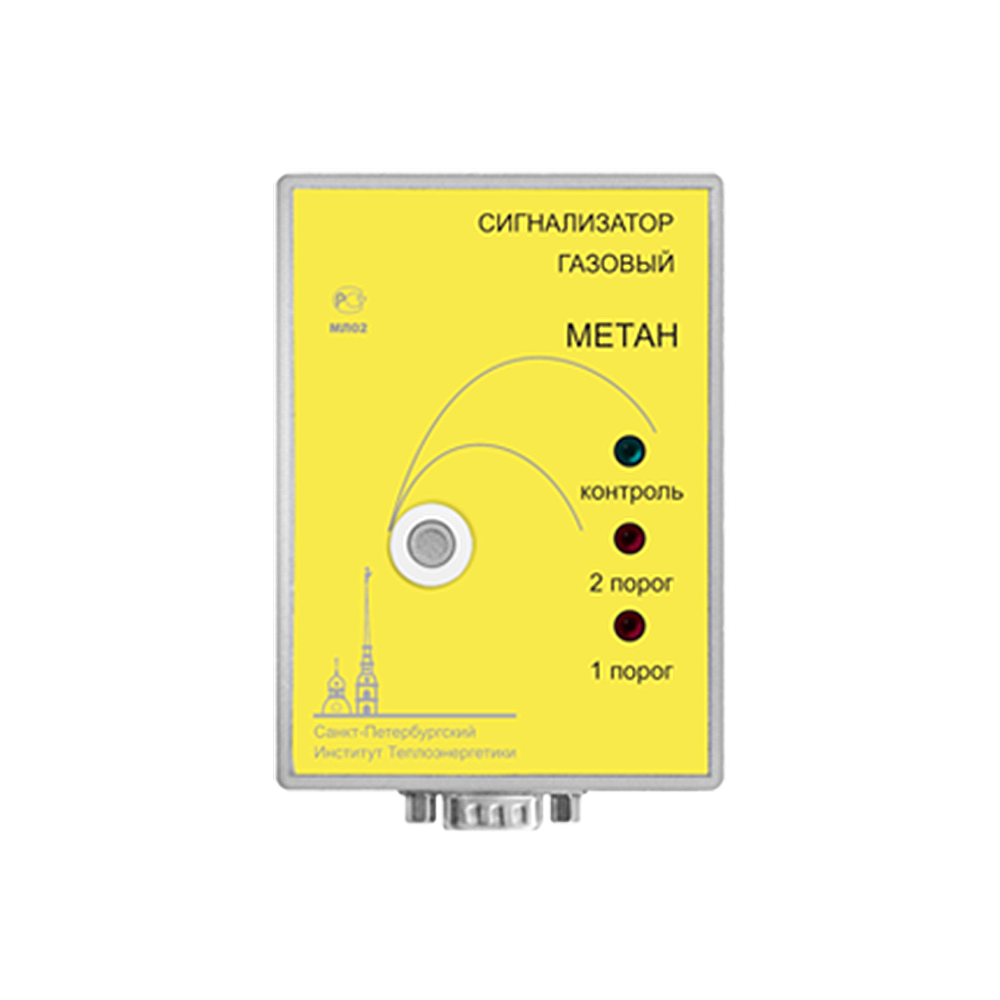

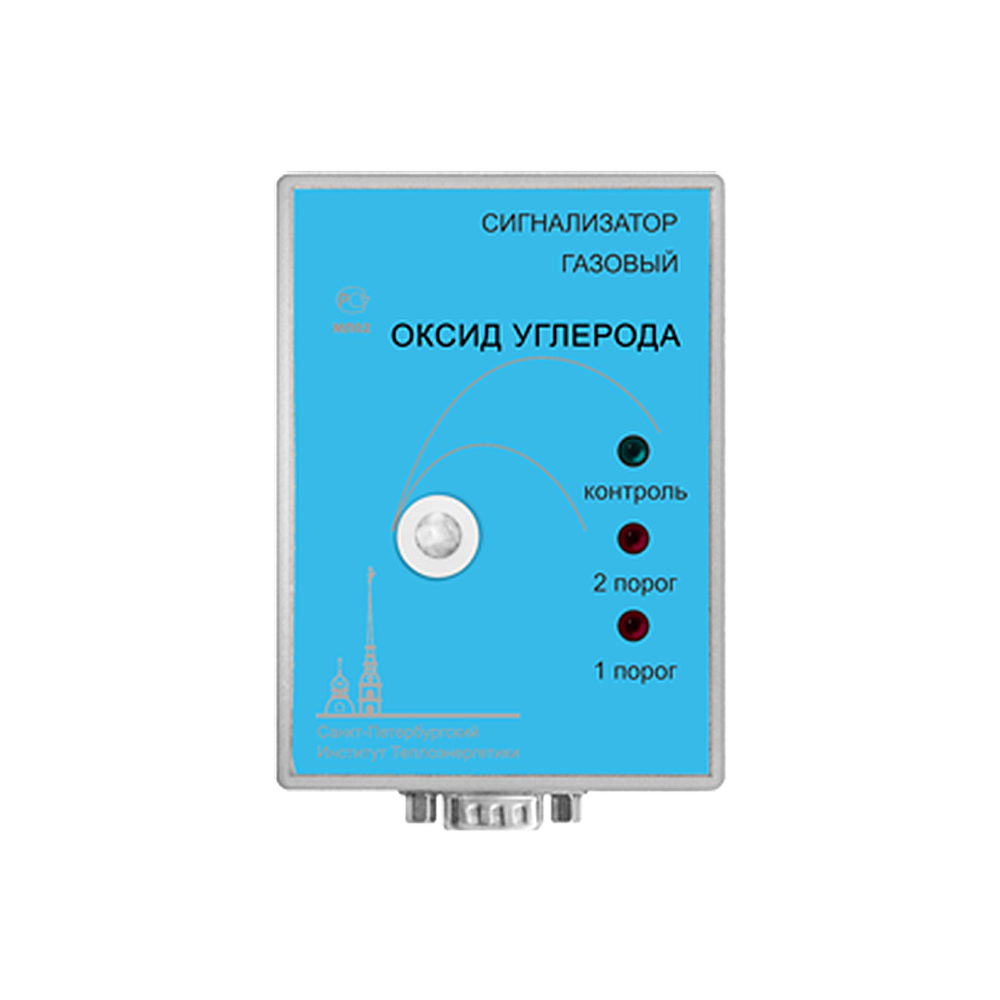

СГИТЭм газосигнализаторы метана и оксида углерода стационарные

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ

Тип: Стационарный/Одноканальный

Количество каналов: 1

Режим работы: Непрерывный

Наименования контролируемых компонентов: CH4 Метан, CO Углерода оксид (Угарный газ)

Количество контролируемых компонентов (одним прибором): 1

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Описание

Газосигнализаторы СГИТЭм предназначены для непрерывного автоматического контроля превышения установленных пороговых значений концентраций метана и угарного газа в воздухе помещений производственных, общественных и жилых зданий, как в автономном режиме, так и в составе систем газовой безопасности различной архитектуры.

Технические характеристики

Пороги сигнализации

Определяемый

компонент

Тип сенсора

Порог 1

(базовое значение)

Порог 2

Метан СН4

П

10% НКПР

(0,44 об. %)

20% НКПР

(0,88 об. %)

Оксид углерода СО

Э

1 ПДК (17 млн-1)

5 ПДК (86 млн-1)

Климатическое исполнение УХЛ3
Диапазон рабочих температур -10…+55°C (СГИТЭм-СН₄); +5…+40°C (СГИТЭм-СО)
Габариты 80 х 120 х 220 мм
Вес 0,4 кг

Структура обозначения, пример заказа

СГИТЭм
XX
XX
X
XX
X
XX
XX

Степень защиты корпуса: 53 — IP-53; 20 — IP-20

Наличие датчика температуры, жидкокристаллического индикатора: Т — есть датчик температуры; И — есть индикатор; О — нет элемента (датчика температуры, индикатора)

Тип чувствительного элемента: П — полупроводниковый; Э — электрохимический

Напряжение питания: 9 — 9 В; 24 — 24 В

Наличие звукового извещателя: 0 — нет; 1 — есть

Способ выдачи управляющих сигналов: 01 — транзисторные ключи; 31 — интерфейс RS-485 и транзисторные ключи

Исполнение: СО — оксид углерода; СН4 — метан

Тип средства измерения

Стандартный комплект поставки

Обозначение

Наименование

Количество

Примечание

СГИТЭм-ХХ-ХХ-ХХХ-Х-ХХ-ХХ

Газосигнализатор СГИТЭм

1 шт.

Согласно исполнению и модификации

ВЛЕК.421451.010 ПС

Паспорт

1 экз.

На бумажном носителе

D-SUB-9F***

Разъем

1 шт.

        Ответная часть для        СГИТЭм-ХХ-ХХ-Х-24-Х-ХX-53

RJ45**

Разъем

1 шт.

        Ответная часть для        СГИТЭм-ХХ-ХХ-Х-9-Х-ХО-20

ВЛЕК.421451.010-010 РЭ

Руководство по эксплуатации

1 экз. на комплект поставки

На бумажном носителе для СГИТЭм-ХХ-ХХ-Х-24-Х-ХО-53

ВЛЕК.421451.010-110 РЭ

Руководство по эксплуатации

1 экз. на комплект поставки

На бумажном носителе для СГИТЭм-ХХ-ХХ-Х-24-Х-ОИ-53

ВЛЕК.421451.010-001РЭ

Руководство по эксплуатации

1 экз. на комплект поставки

На бумажном носителе для СГИТЭм-XX-XX-X-9-X-XО-20

МП 44084-10

Методика поверки*



ВЛЕК.421451.010-0Д2

Справочное руководство «Протокол обмена информацией газосигнализаторов СГИТЭм»*

для СГИТЭм-XX-XX-X-XХ-X-XO-XX

RU.ВЛЕК.00016-02

Программа «Настройка и градуировка СГИТЭм»*

для СГИТЭм-ХХ-ХХ-Х-ХХ-Х-ХО-ХХ

ВЛЕК.421451.010-0Д1

Руководство по настройке и градуировке «Газосигнализатор СГИТЭм»*

для СГИТЭм-ХХ-ХХ-Х-ХХ-Х-ХО-ХХ



Блок питания 9В*

для СГИТЭм-ХХ-ХХ-Х-9-Х-ХО-20 длина шнура питания 3м



Дополнительная комплектация*

см. руководство по эксплуатации



*Поставляется по дополнительному заказу.

**Обжим разъема RJ-45 кабеля блока питания производится по дополнительному заказу.

***При заказе газосигнализатора совместно с кабелем соединительным КС.XXX разъем напаивается на кабель.
