ГАЗ.ИТЭ системы контроля загазованности

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ

Тип: Стационарный/Многоканальный

Режим работы: Непрерывный

Наименования контролируемых компонентов: CH4 Метан, CO Углерода оксид (Угарный газ)

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Описание

Система контроля загазованности ГАЗ.ИТЭ предназначена для  непрерывного автоматического контроля загазованности воздуха защищаемых помещений взрывоопасными и/или токсичными газами, а также автоматического и/или автоматизированного управления подключенными исполнительными устройствами. Система ГАЗ.ИТЭ применяется во взрывобезопасных помещениях производственных, общественных и жилых зданий автономно и/или в составе систем мониторинга инженерных систем (СМИС) / единых дежурно-диспетчерских служб (ЕДДС) объекта.

Возможно построение систем газовой безопасности различного назначения:

  • Система сигнализации загазованности.
  • Система сигнализации и контроля загазованности.

Задачи, решаемые системой ГАЗ.ИТЭ:

  • Непрерывный анализ окружающего воздуха на содержание контролируемых газов.
  • Местная и централизованная сигнализация о превышении предупредительного и аварийного порогов (уровней) концентраций газов и температуры.
  • Автоматическое управление отсечными быстродействующими клапанами и другими исполнительными устройствами (вентиляция, звуковые извещатели и т.п.).
  • Автоматизированное управление отсечными быстродействующими клапанами.
  • Непрерывный контроль технического состояния основного оборудования и линий связи системы.
  • Обеспечение функций диспетчеризации (передача информации) и управления (выполнение полученных команд) при работе в составе СМИС/ЕДДС объекта.

Состав системы ГАЗ.ИТЭ

Основной элемент, образующий систему ГАЗ.ИТЭ — газосигнализатор. Состав и топология системы должны определяется требованиями к ее функциям и характеристиками защищаемого объекта. Система может состоять из основного и вспомогательного оборудования. Состав и количество оборудования конкретной системы определяется заказчиком (проектом) и при заказе оформляется в виде бланка заказа. Система может комплектоваться покупными изделиями. Типы основного и вспомогательного оборудования системы указаны в таблицах.

Типы основного оборудование системы

Наименование

Тип

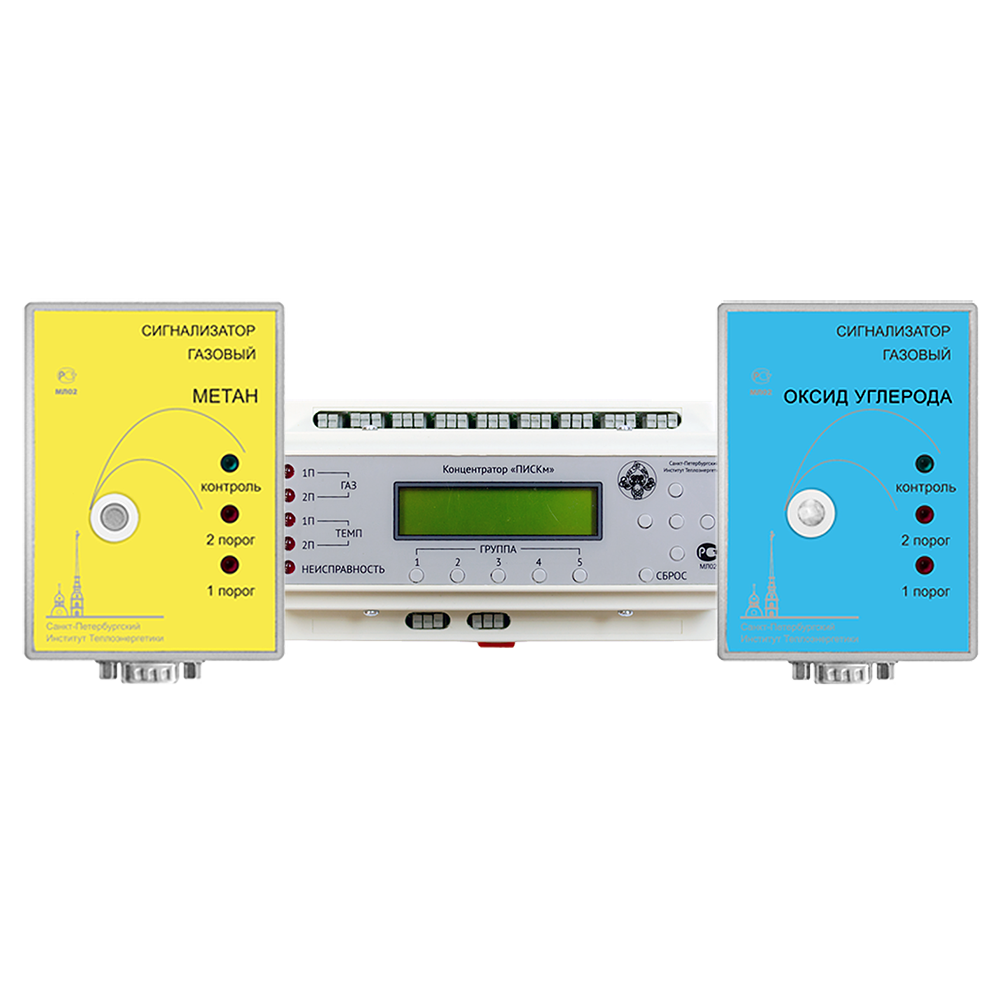

Газосигнализатор

СГИТЭм

Концентратор

ПИСКм

Концентратор

ПИСК

Щит управления клапаном

ПАРУС

Блок управления импульсным клапаном

БУИК

Щит передачи информации

ЩПИ


Типы вспомогательного оборудование системы


Наименование

Тип

Сетевая коммутационная коробка

СКК

Кабель соединительный с разъемом

КС

Малогабаритная сервисная система

МСС

Щит распределительный

ЩР



Типовые конфигурации системы контроля загазованности ГАЗ.ИТЭ

Газоанализаторы без управления исполнительными устройствами (ИУ)

Газоанализаторы без управления исполнительными устройствами (ИУ)

Локальные системы:

а) с автоматическим управлением исполнительными устройствами (в том числе импульсным газовым клапаном малого диаметра)

с автоматическим управлением исполнительными устройствами (в том числе импульсным газовым клапаном малого диаметра)

б) с автоматическим/автоматизированным управлением исполнительными устройствами (газовыми клапанами различных типов)

с автоматическим/автоматизированным управлением исполнительными устройствами (газовыми клапанами различных типов)

Централизованные системы

а) с автоматическим управлением исполнительными устройствами

с автоматическим управлением исполнительными устройствами

б) с автоматическим/автоматизированным и адресным внешним управлением исполнительными устройствами

с автоматическим/автоматизированным и адресным внешним



Общие сведения о принципе работы системы

Газосигнализаторы СГИТЭм-XX–XX–X–XX–X–XO–XX:

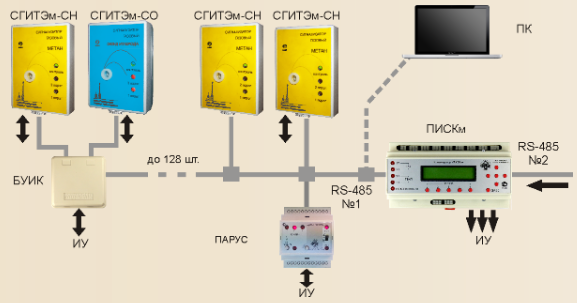

  • Осуществляют непрерывный контроль превышения установленных пороговых значений концентраций контролируемых газов с целью срабатывания сигнализации и выдачи управляющих сигналов по линиям передачи дискретных сигналов.
  • По запросу передают информацию в концентратор типа ПИСКм по интерфейсу RS485(1).

Газосигнализаторы СГИТЭм-XX–XX–X–XX–X–XИ–XX:

  • Осуществляют непрерывный контроль превышения установленных пороговых значений концентраций контролируемых газов с целью срабатывания сигнализации и выдачи управляющих сигналов по линиям передачи дискретных сигналов.
  • Отображают на дисплее ориентировочную концентрацию газа в контролируемом помещении.
  • По запросу передают информацию в концентратор типа ПИСК по интерфейсу RS485.

Концентраторы типа ПИСК:

  • Производят периодический опрос газосигнализаторов СГИТЭм-XX–XX–X–XX–X–XИ–XX по интерфейсу RS485.
  • По результатам опроса сигнализируют и выдают управляющие сигналы по линиям передачи дискретных сигналов.

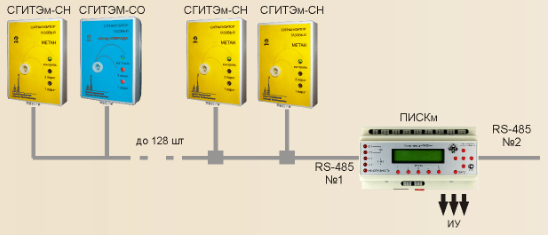

Концентраторы типа ПИСКм:

  • Производят периодический опрос газосигнализаторов СГИТЭм-XX–XX–X–XX–X–XО–XX по интерфейсу RS485(1).
  • По результатам опроса сигнализируют и выдают управляющие сигналы по линиям передачи дискретных сигналов.
  • По интерфейсу RS485(2) выдают в СМИС/ЕДДС запрошенную информацию.
  • По команде от СМИС/ЕДДС выдают управляющие сигналы по RS485(1).

Блоки управления импульсным клапаном БУИК.301:

  • Транслируют сигналы состояния клапана в газосигнализаторы СГИТЭм-XX-XX-X-9-X-XО-20, контролируют подключение клапана.
  • Формируют импульс управления клапаном по сигналу от газосигнализаторов СГИТЭм-XX-XX-X-9-X-XО-20.
  • Транслируют сигнал управления от газосигнализаторов СГИТЭм-XX-XX-X-9-X-XО-20 в оконечные устройства.
  • Обеспечивают преобразование входного напряжения 12В в 9В для питания подключенных газосигнализаторов СГИТЭм-XX-XX-X-9-X-XО-20.

Щиты управления клапаном типа ПАРУС:

  • Задают режим работы клапана, определяют положение и контролирует подключение клапана.
  • Формируют управляющее воздействие на клапан, соответствующее его типу.
  • По запросу передают информацию в концентраторы типа ПИСКм о режиме работы, положении и подключении клапана.
  • Транслируют по линиям передачи дискретных сигналов режим работы, положение и признак подключения клапана.

Технические характеристики

Выходные сигналы RS485
Климатическое исполнение УХЛ3, УХЛ4
Диапазон рабочих температур -10…+55°C (СГИТЭм–СН4); +5…+55°C (СГИТЭм–СО); +1…+35°C (ПИСКм.ХХХ, ПАРУС.10Х.Х, БУИК.301, ЩПИ.20X); -10…+55°C (СКК); -10…+55°C (КС); -10…+55°C (МСС)

Скачать документацию

Система контроля загазованности ГАЗ.ИТЭ. Руководство по эксплуатации.

Газосигнализатор СГИТЭм (исполнения и модификации: СГИТЭм-ХХ-ХХ-Х-9-Х-ХО-20). Руководство по эксплуатации.

Газосигнализатор СГИТЭм (исполнения и модификации: СГИТЭм-ХХ-ХХ-Х-24-Х-ХО-53). Руководство по эксплуатации.

Газосигнализатор СГИТЭм (исполнения и модификации: СГИТЭм-XX-31-X-24-X-ОИ-53). Руководство по эксплуатации.

Сетевая коммутационная коробка СКК.104. Паспорт.

Кабель соединительный КС.Х0Х. Этикетка.

Газосигнализатор СГИТЭм. Паспорт.

Щит автоматики ЩА1111113000000IP54УХЛ40011. Концентратор ПИСК.001. Паспорт.

Щит автоматики ЩА1111113000000IP54УХЛ40011. Концентратор ПИСК. Руководство по эксплуатации.

Концентратор ПИСКм.ХХХ. Руководство по эксплуатации.

Щит управления клапаном ПАРУС.103. Руководство по эксплуатации.

Щит управления клапаном ПАРУС.102. Руководство по эксплуатации.

Блок управления импульсным клапаном БУИК.301. Паспорт.

Щит передачи информации ЩПИ.20X. Паспорт.

Малогабаритная сервисная система МСС.001. Руководство по эксплуатации.

Щит распределительный ЩР.152. Паспорт.

Протокол обмена информацией. Газосигнализатор СГИТЭм (исполнения и модификации СГИТЭм-XX-XX-X-X-X-XO-XX). Справочное руководство.

Газосигнализатор СГИТЭм (исполнения и модификации СГИТЭм-XX-XX-X-X-X-XO-XX). Руководство по настройке и градуировке.

Газосигнализатор СГИТЭм. Методика поверки.

Настройка щита управления клапаном ПАРУС.103. Руководство по настройке.
