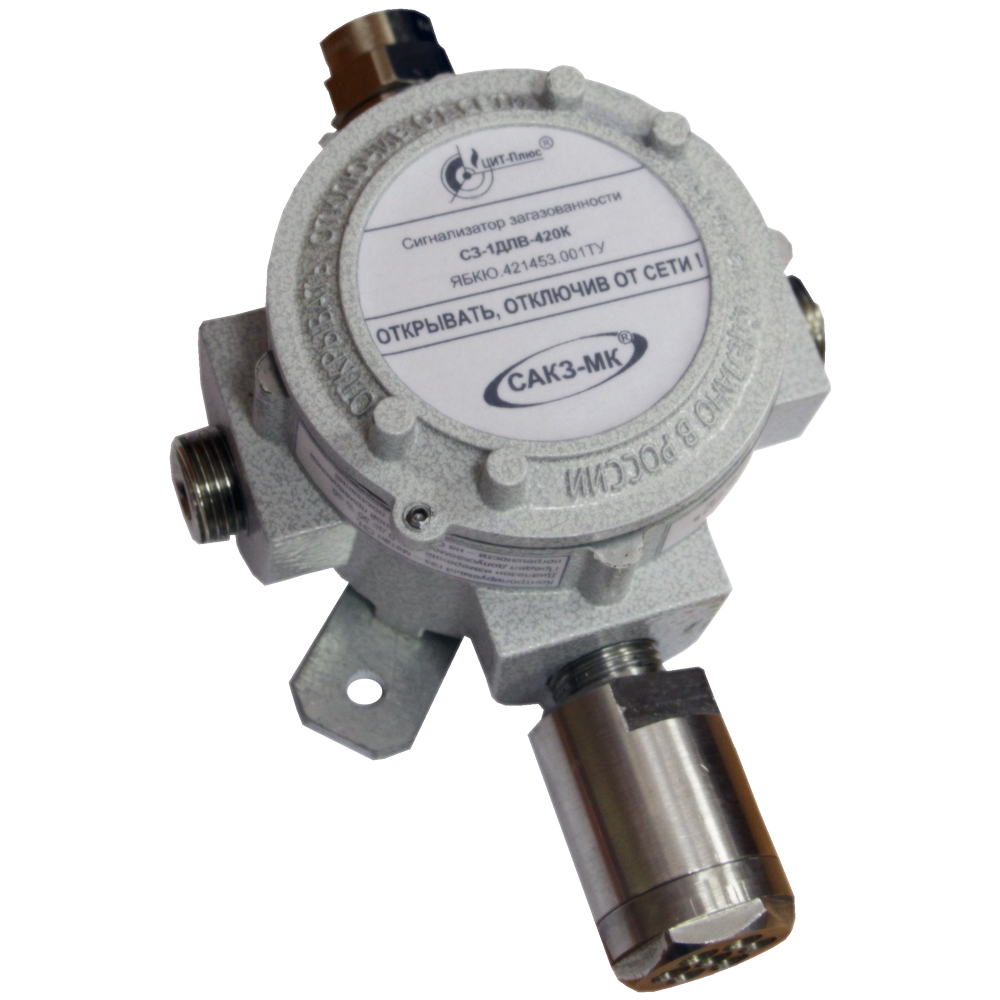

СЗ-1ДЛВ-420К сигнализатор горючих газов взрывозащищенный

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов

Тип: Стационарный/Одноканальный

Режим работы: Непрерывный

Наименования контролируемых компонентов: CH4 Метан

Количество контролируемых компонентов (одним прибором): 1

Маркировка взрывозащиты: 1ExdIIАT6, 1ExdibIIАT6

Цена (без учета НДС): По запросу руб.

Описание

Сигнализатор горючих газов СЗ-1ДЛВ-420К предназначен для непрерывного автоматического контроля концентрации метана в воздухе рабочей зоны. Используется совместно с  автономными блоками  управления, системами сбора и обработки данных, центральными системами мониторинга.

Газосигнализатор СЗ-1ДЛВ-420К относится к взрывозащищенному оборудованию, имеет маркировку взрывозащиты 1ExdibIIАT6 (искробезопасная электрическая цепь + взрывонепроницаемая оболочка) или 1ExdIIАT6 (взрывонепроницаемая оболочка).

Конструктивно сигнализатор СЗ-1ДЛВ-420К представляет собой монолитный блок в корпусе взрывозащищенного исполнения. Вверху расположен кабельный ввод. Для подключения линий питания и выходного токового сигнала рекомендуется применять кабель с гибкими медными проводами сечением от 0,5 до 1,0 мм2 и диаметром оболочки 6 … 12 мм. Также на корпусе имеется стопор для предотвращения несанкционированного доступа внутрь прибора.

Принцип работы СЗ-1ДЛВ-420К основан на преобразовании значения измеряемого параметра в унифицированный аналоговый токовый сигнал. При достижении или превышении заданного значения реле размыкается и срабатывает сигнализация.

Газоанализатор устанавливается в местах наиболее вероятного скопления (или утечки) газа на вертикальной поверхности, на расстоянии не более 30 см от потолка (перекрытия) и не ближе 50 см от форточек и мест притока воздуха. Необходимо устанавливать не менее одного сигнализатора на каждые 80 м2 площади и не менее одного сигнализатора на помещение.

Технические характеристики

Диапазоны измерений
CH4 Метан 0-22% об. (0-50% НКПР)
Погрешность измерений
CH4 Метан предел основной погрешности ±5% НКПР (абсолютная)
Пороги сигнализации

20% НКПР

Принцип работы Электрохимический
Способ отбора пробы Диффузионный (конвекционный)
Выходные сигналы Токовый 4-20 мА
Диапазон рабочих температур -30...+50°С
Исполнение по степени защиты IP65
Питание = 24 В
Габариты 200х150х90 мм (ДхШхВ)
Вес 3 кг

Стандартный комплект поставки

  • СЗ-1ДЛВ-420К сигнализатор горючих газов взрывозащищенный.
  • Паспорт.
  • Руководство по эксплуатации.

Скачать документацию

СЗ-1ДЛВ-420К сигнализатор горючих газов взрывозащищенный. Руководство по эксплуатации.



Чтобы правильно подобрать СЗ-1ДЛВ-420К, узнать стоимость сигнализатора СЗ-1ДЛВ-420К или купить СЗ-1ДЛВ-420К, вам достаточно позвонить по телефону +7 (4812) 209-311 или написать по электронной почте info@gasdetecto.ru.
