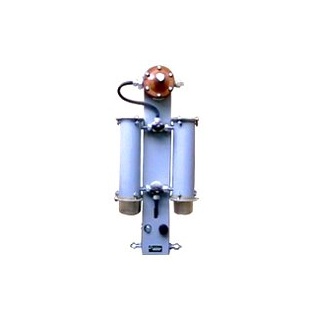

Б1А, Б3А, Б3АК блоки регулировки и фильтрации

Скачать PDF

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Описание

Блоки фильтрации и регулировки Б1А, Б3А, Б3АК предназначаются для использования в составе систем вспомогательных устройств газоанализаторов, и служат для регулирования и контроля расхода пробы газовой смеси, понижения содержания в ней влаги, очистки от агрессивных примесей исследуемой газовой смеси, а также контроля чистоты газа.

Область применения:

  • Блок Б1А - применяется в системах с газами, насыщенными влагой и содержащими коррозионно-активные примеси.
  • Блок Б3А - применяется в системах с газами, насыщенными влагой и не содержащими коррозионно-активных примесей.
  • Блок Б3АК - применяется в системах, где концентрация кислорода более 23%.

Характеристики

Значения

Примечания

Номинальный расход пробы, л/мин

0,7

Погрешность регулирования расхода - до 20%

Параметры газовой смеси на входе:
- температура, °С
- избыточное давление, кПа
- влагосодержание, г/м3, не более
- содержание агрессивных примесей, г/м3, не более
- плотность газовой смеси, кг/м3


от +10 до +30
до 20
30
15
0,01
0,2 - 1,5




для Б1А
для Б3А, Б3АК

Параметры газовой смеси на выходе:
- влагосодержание, г/м3, не более
- содержание агрессивных примесей, г/м3, не более


0,5
0,01

-

Блоки Б1А, Б3А, Б3АК поставляются без наполнителя. Для фильтров-осушителей рекомендуется в качестве наполнителя использовать хлористый кальций гранулированный по ГОСТ 4161, а в химических фильтрах - болотную руду или купромит (пропитанные раствором медного купороса пемза, глина или активированный уголь,) для сероводорода или аммиака соответственно.

Технические характеристики

Диапазон рабочих температур +10...+30°С
Габариты 1000x315x178 мм (Б1А)

655x315x178 мм (Б3А, Б3АК)

Стандартный комплект поставки

  • Блок регулировки и фильтрации.
  • Эксплуатационная документация.
  • ЗИП.
