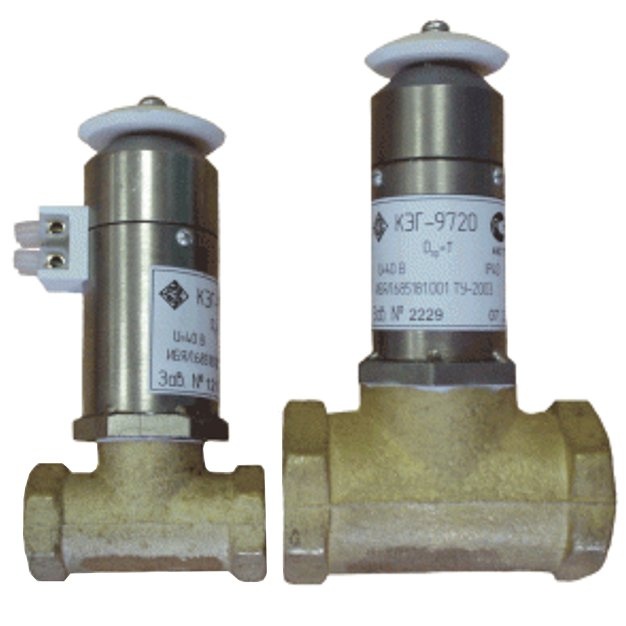

КЭГ-9720 клапаны электромагнитные нормально открытые (импульсные)

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Клапаны с электромагнитным приводом типа КЭГ-9720 ИБЯЛ685181.001, -01, -02, -21 предназначены для использования в качестве запорной арматуры на газопроводах с рабочей средой горючих природных газов ГОСТ 5542-87, газовой фазы сжиженных углеводородных топливных газов ГОСТ 20448-90.

Клапаны применяются на внутренних газопроводах и газовом оборудовании производственных, административных, общественных и бытовых зданий, в системах автономного отопления и горячего водоснабжения с котлами и теплогенераторами, без выработки тепловой энергии для производственных целей и (или) предоставления услуг, при суммарной тепловой мощности установленного оборудования менее 100 кВт.

Особенности импульсных клапанов КЭГ-9720:

Клапаны срабатывают (обеспечивают закрытие затвора) при подаче напряжения управления.
Диаметр проходного отверстия Дпр, в зависимости от модификации: 15, 20, 25 или 32 мм.
Время закрытия - не более 1 сек.
Диапазон рабочего давления: 0 – 0,003 МПа.

Технические характеристики

Диапазон рабочих температур	-30...+40°С
Исполнение по степени защиты	IP40
Габариты	Dn=15 - 50х125х65 мм, Dn=20 - 50х135х65 мм, Dn=25 - 60х150х80 мм, Dn=32 - 65х160х95 мм
Вес	Не более 1 кг

Структура обозначения, пример заказа

КЭГ-9720

ИБЯЛ.685181.001

Dn15

Pn0,03

G1/2-В

40В

Напряжение управляющего импульса

Обозначение резьбы присоединения

Номинальное давление

Номинальный диаметр соответственно модификации клапана

Децимальный номер изделия

Обозначение типа клапана

Варианты исполнения

Клапан электромагнитный КЭГ-9720 ИБЯЛ.685181.001, DN15, PN0,03, G1/2-В, 40В.
Клапан электромагнитный КЭГ-9720 ИБЯЛ.685181.001-01, DN20, PN0,03, G3/4-В, 40В.
Клапан электромагнитный КЭГ-9720 ИБЯЛ.685181.001-02, DN25, PN0,03, G1-В, 40В.
Клапан электромагнитный КЭГ-9720 ИБЯЛ.685181.001-21, DN32, PN0,03, G1 1/4-В, 40В.

Где DN – номинальный диаметр; PN – номинальное давление.

Стандартный комплект поставки

Клапан электромагнитный КЭГ-9720.
Паспорт.

Скачать документацию

КЭГ-9720 клапаны электромагнитные. Паспорт ИБЯЛ.685181.001ПС.
