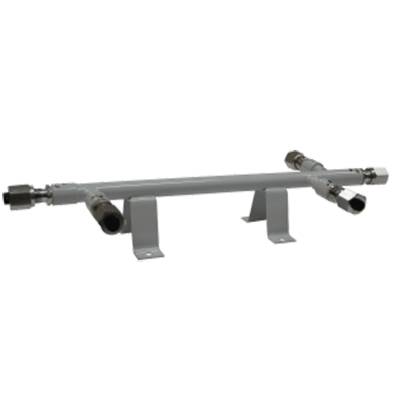

ХК-3 холодильник водяной
Описание
Холодильник ХК-3 предназначается для охлаждения исследуемой смеси газов и удаления конденсата, образующегося в системах пробоподготовки и во вспомогательных устройствах отдельных приборов газового анализа, применяемых в аналитической, химической, а также других отраслях народного хозяйства.
Водяной холодильник ХК-3 представляет собой единый блок, изготовленный в виде сварного корпуса. Внутри корпуса размещена газовая трубка, вокруг которой, направляемый винтовой проволочной пружиной, проходит водяной поток, который охлаждает проходящий по трубке газ.
Холодильник обеспечивает понижение температуры газовой смеси до уровня на 2˚С выше температуры охлаждающей воды с соблюдением условий, указанных в таблице.
|
Среда |
Параметры, характеризующие условия эксплуатации |
Значение параметров |
|
Окружающий воздух |
||
|
относительная влажность, % |
95±3 при температуре +35 ˚С и ниже |
|
|
атмосферное давление, Па (мм рт. ст.) |
от 8,4×104 до 10,6×104 (от 630 до 800) |
|
|
Газовая смесь |
температура на входе холодильника, ˚С, не выше |
200 |
|
давление (Ризб.), Па (кгс/см2), не более |
14,5×104 (1,5) |
|
|
расход, м3/с (л/мин), не более |
70×10-6 (4,2) |
|
|
содержание механических примесей, г/м3, не более |
0,1 |
|
|
Охлаждающая вода |
температура на входе холодильника, ˚С, не выше |
30 |
|
давление, Па (кгс/см2), не более |
78,4×104 (8) |
|
|
расход, м3/с (л/мин), не менее |
3,48 ± 1,2 |
|
Характеристики |
Значения |
|
Перепад давления на холодильнике при расходе газа 70×10-6м3/с (4,2 л/мин) не более |
117,6 Па (12 мм рт. ст.) |
|
Присоединительные размеры |
резьбовые отверстия М12×1,5 глубиной 12 мм |
|
Газовый тракт холодильника должен быть герметичным при избыточном испытательном давлении |
22×104 Па (2,25 кгс/см2) |
|
Водяная рубашка холодильника должна быть прочной при гидравлическом испытательном давлении |
11,7×105 Па (12 кгс/см2) |
Технические характеристики
| Диапазон рабочих температур | +5...+50°С |
| Габариты | 60×100×316 мм |
| Вес | 0,5 кг |
