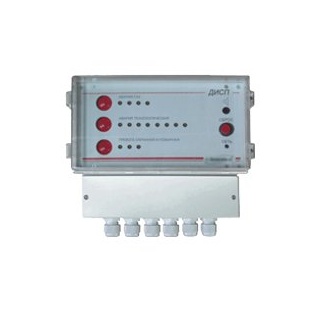

ДИСП пульт диспетчерский

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ

Тип: Стационарный/Многоканальный

Количество каналов: 8

Режим работы: Непрерывный

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Диспетчерский пульт ДИСП предназначается для:

Приема от сигнализаторов СОУ-1, СТГ-1, СГГ-6М, а также других сигнализаторов, с дискретным выходным сигналом сигналов «АВАРИЯ».
Приема сигналов, выдаваемых датчиками аварийных параметров технологического оборудования, а также датчиками охранной и пожарной сигнализации, с дискретным выходным сигналом.
Подачи звукового и светового сигналов с одновременным срабатыванием «сухих» контактов реле в случаях поступления сигналов от датчиков и сигнализаторов на входы пульта.

Область применения пульта ДИСП: удаленный контроль режимов работы котельных различной мощности и других объектов, оснащенных газогорелочным оборудованием.

Пульт ДИСП выполняет следующие функции:

Выдачу индикации "ПУЛЬТ ВКЛЮЧЕН" - постоянную световую индикацию зеленого цвета "ВКЛ", при подаче на пульт напряжения питания переменного тока.
Включение сигнализации "АВАРИЯ-ГАЗ" при срабатывании хотя бы одного сигнализатора, имеющего дискретный выходной сигнал, подключенного к группе входов "СИГНАЛИЗАТОРЫ". Максимальное количество сигнализаторов, одновременно подключенных к группе входов "СИГНАЛИЗАТОРЫ", должно быть четыре.
Включение сигнализации "ТЕХНОЛОГИЧЕСКАЯ АВАРИЯ" при срабатывании хотя бы одного датчика, имеющего дискретный выходной сигнал, подключенного к группе входов "ТЕХНОЛОГИЧЕСКИЕ ДАТЧИКИ". Максимальное количество датчиков, одновременно подключенных к группе входов "ТЕХНОЛОГИЧЕСКИЕ ДАТЧИКИ", должно быть восемь.
Включение сигнализации "ОХРАННАЯ И ПОЖАРНАЯ ТРЕВОГА" при срабатывании хотя бы одного датчика, имеющего дискретный выходной сигнал, подключенного к группе входов "ОХРАННАЯ И ПОЖАРНАЯ СИГНАЛИЗАЦИЯ". Максимальное количество датчиков, одновременно подключенных к группе входов "ОХРАННАЯ И ПОЖАРНАЯ СИГНАЛИЗАЦИЯ" - три.
Диспетчерский пульт ДИСП имеет индикаторы состояния для каждого подключенного сигнализатора или датчика: зеленого цвета свечения при состоянии "НОРМА" и красного цвета свечения при срабатывании аварийной сигнализации.

Технические характеристики

Выходные сигналы	Релейный
Климатическое исполнение	УХЛ4
Диапазон рабочих температур	-10...+50°С
Исполнение по степени защиты	IP44
Питание	~ 220 В
Габариты	240х240х120 мм
Вес	2 кг

Стандартный комплект поставки

Диспетчерский пульт ДИСП ИБЯЛ.465213.003.
Комплект ЗИП.
Комплект технической документации.

Скачать документацию

ДИСП пульт диспетчерский. Руководство по эксплуатации.

ДИСП пульт диспетчерский. Внешний вид и монтажный чертеж.
