ПМЭ побудители расхода газа

Скачать PDF

Маркировка взрывозащиты: 2ExdeIICT4, Нет

Цена (без учета НДС): По запросу руб.

Описание

Побудители расхода газа ПМЭ применяются в системах газового анализа с целью транспортировки пробы газа.

Существуют следующие модификации побудителей расхода ПМЭ:

  • ПМЭ-10-4012 побудитель расхода газа.
  • ПМЭ-11 побудитель расхода газа взрывозащищенный.
  • ПМЭ-5-3006 побудитель расхода газа.
  • ПМП-4025 побудитель расхода газа пневматический.
  • ПЭП-8-4025 побудитель расхода газа пневматический эжекционного типа.
  • ПЭП-8-В побудитель расхода  газа водоструйный эжекционного типа.

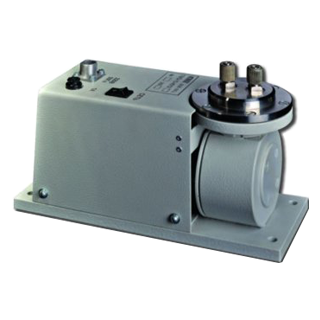

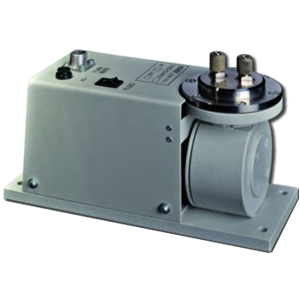

ПМЭ-10-4012 побудитель расхода газа

Побудитель расхода ПМЭ-10-4012 изготовлен в исполнении, стойком к транспортируемым агрессивным газам, парам азотной и серной кислоты. В побудителе ПМЭ-10-4012 используется мембрана с большим ресурсом работы (не менее одного года), выполненная из полипропилена и армированная углепластиком. Механизм насосной группы является кривошипно-шатунным, опирается на необслуживаемые подшипники качения и развязан с валом двигателя. Это исключает необходимость частого обслуживания и дает высокую степень надежности. Принцип действия ПМЭ-10-4012: мембранный, клапанный с приводом от электродвигателя переменного тока.

Характеристики

Значения

Производительность при создаваемом перепаде давления 39,2 кПа ( 4000 мм вод. ст.), не менее

120 л/ч

Режим работы

Продолжительный

Условия эксплуатации:

Относительная влажность окружающего воздуха

до 80% при 35°С

Атмосферное давление

(84-106,7) кПа

Синусоидальная вибрация

От 10 до 55 Гц 0,35 мм

Питание (однофазное)

(~220+22/-33)В, (50±1) Гц

Потребляемая мощность

45 ВА

Средний срок службы, не менее

8 лет

Габаритные размеры

235х145х90 мм

Масса

5 кг

Градуировочная характеристика побудителя по воздуху, приведенная к 20° С и атмосферному давлению 760 мм рт. ст.

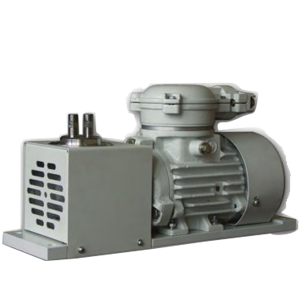

ПМЭ-11 побудитель расхода газа взрывозащищенный

Побудитель расхода ПМЭ-11 изготовлен в исполнении стойком к агрессивным газам, позволяющем работать с газообразными продуктами нефтегазопереработки, химии, нефтехимии. Принцип действия ПМЭ-11: мембранный, однокамерный с приводом от асинхронного электродвигателя. Побудитель соответствует требованиям ГОСТ Р 51330, 0-99 (МЭК 60079-0-98), ГОСТ Р 51330. 1-99, ГОСТ Р 51330.8-99, имеет маркировку взрывозащиты 2ЕxdeIICT4. ПМЭ-11 может быть установлен в зонах производственных помещений с повышенным уровнем взрывоопасности согласно маркировке взрывозащиты, ГОСТ Р 5133.0-99, ГОСТ Р 51330. ГОСТ Р 51330.8-99 (для эксплуатации в зонах категории В1-А, В1-Г.), гл. 7.3 ПУЭ и другими директивными, регламентирующими применение электрооборудования во взрывоопасных зонах, документами.

Характеристики

Значения

Производительность при создаваемом перепаде давления 39,2 кПа ( 4000 мм вод. ст.), не менее

120 л/ч

Режим работы

Продолжительный

Условия эксплуатации:

Относительная влажность окружающего воздуха

до 80% при 35°С

Атмосферное давление

(84-106,7) кПа

Синусоидальная вибрация

От 10 до 55 Гц 0,35 мм.

Питание (трехфазное)

380 В(50±1) Гц

Потребляемая мощность

250 ВА

Средний срок службы, не менее

8 лет

Габаритные размеры

445х150х90 мм

Масса

25 кг

Маркировка взрывозащиты

2ЕxdeIICT4

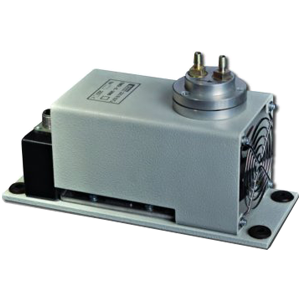

ПМЭ-5-3006 побудитель расхода газа

Побудитель расхода ПМЭ-5-3006 предназначен для создания избыточного давления «после себя» или разряжения «до себя», а также для одновременного создания избыточного давления «после себя» и разряжения «до себя» в пределах перепада, создаваемого им. Принцип действия ПМЭ-5-3006: мембранный, клапанный с приводом от электродвигателя переменного тока. Транспортируемая побудителем газовая смесь не должна иметь вредных веществ по ГОСТ 12.1.007-76, а содержание механических примесей - быть более 1 мг/м3 при размере частиц до 20 мкм. Защита ПМЭ-5-3006 от воздействий окружающей среды соответствует ГОСТ 12997-84.

Характеристики

Значения

Производительность при перепаде давления 2000 мм вод. ст.

60 л/ч

Условия эксплуатации:

Относительная влажность

до 80% при 35oС

Атмосферное давление

(84-106,7) кПа

Синусоидальная вибрация

(10-55) Гц, 0,35 мм

Напряжение питания, потребляемая мощность

~220 В, 45 ВА

Габаритные размеры

235х147х90 мм

 Масса

3 кг

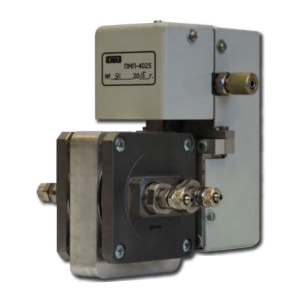

ПМП-4025 побудитель расхода газа пневматический

Побудители расхода газа пневматические предназначены для транспортировки пробы газа в линиях пробоотбора и пробоподготовки в системах газового анализа. В основе конструкции побудителя лежит двухкамерный мембранный насос двойного действия с раздельными входами и выходами, приводимый в действие пневмоприводом. Такая конструкция побудителя ПМП-4025 позволяет транспортировать два потока с различными газами. Прибор изготовлен  в коррозионностойком исполнении и предназначен для работы во взрывоопасных помещениях.

Характеристики

Значения

Параметры рабочей среды на входе в побудитель

Относительная влажность

до 80%

Механические примеси

1,0 мг/м3

Размер частиц механических примесей

не более 0,02 мм

Рабочая среда не должна вызывать коррозию или разрушение следующих материалов: сталь 10Х17Н13М2T, фторопласт Ф4-ПН, мембранное полотно группы VIII-0,4.

Питание побудителя осуществляется воздухом под давлением

(137+245) кПа [(1,4+2,5) кг/см2]

Газовая система побудителя герметична при давлении

58,8 кПа (0,6 кг/см2)

Производительность побудителя по воздуху при создаваемом перепаде давления 49 кПа (0,5 кг/см2)

200 л/ч

Габаритные размеры

159x130x144 мм

Масса

2 кг

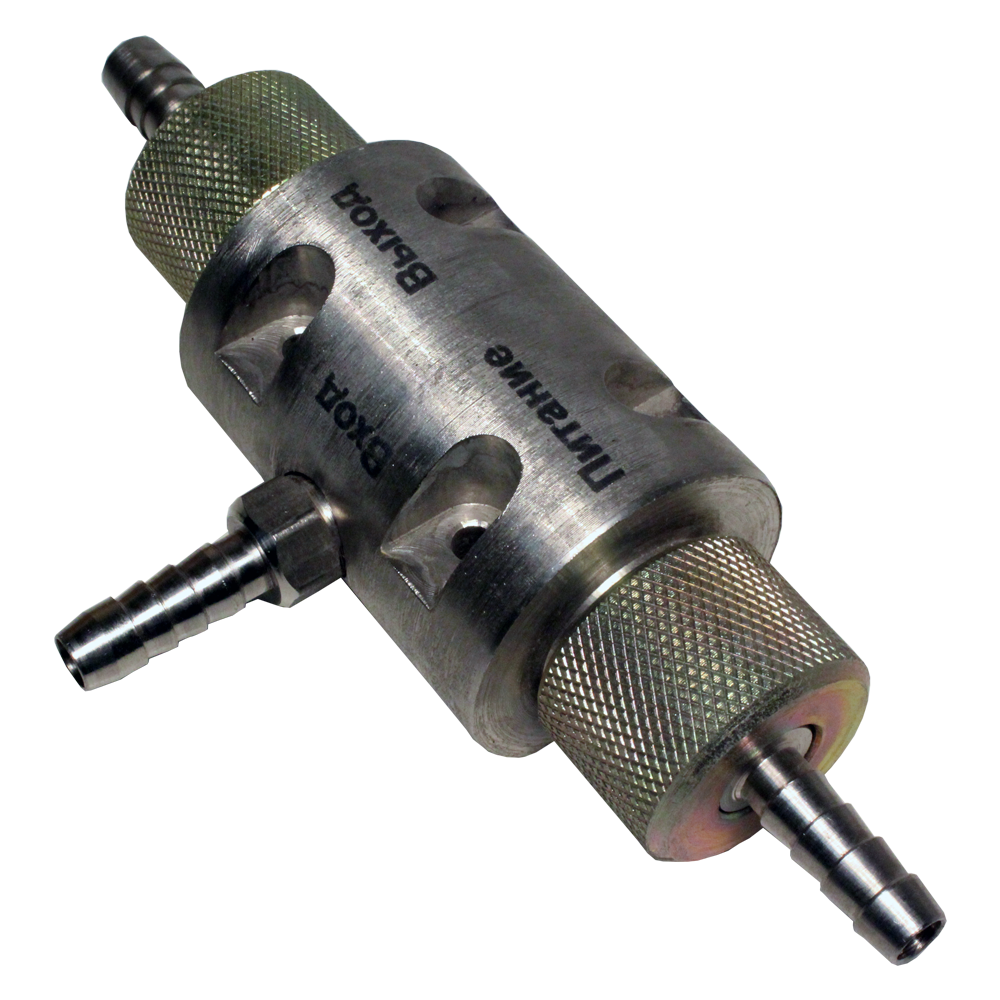

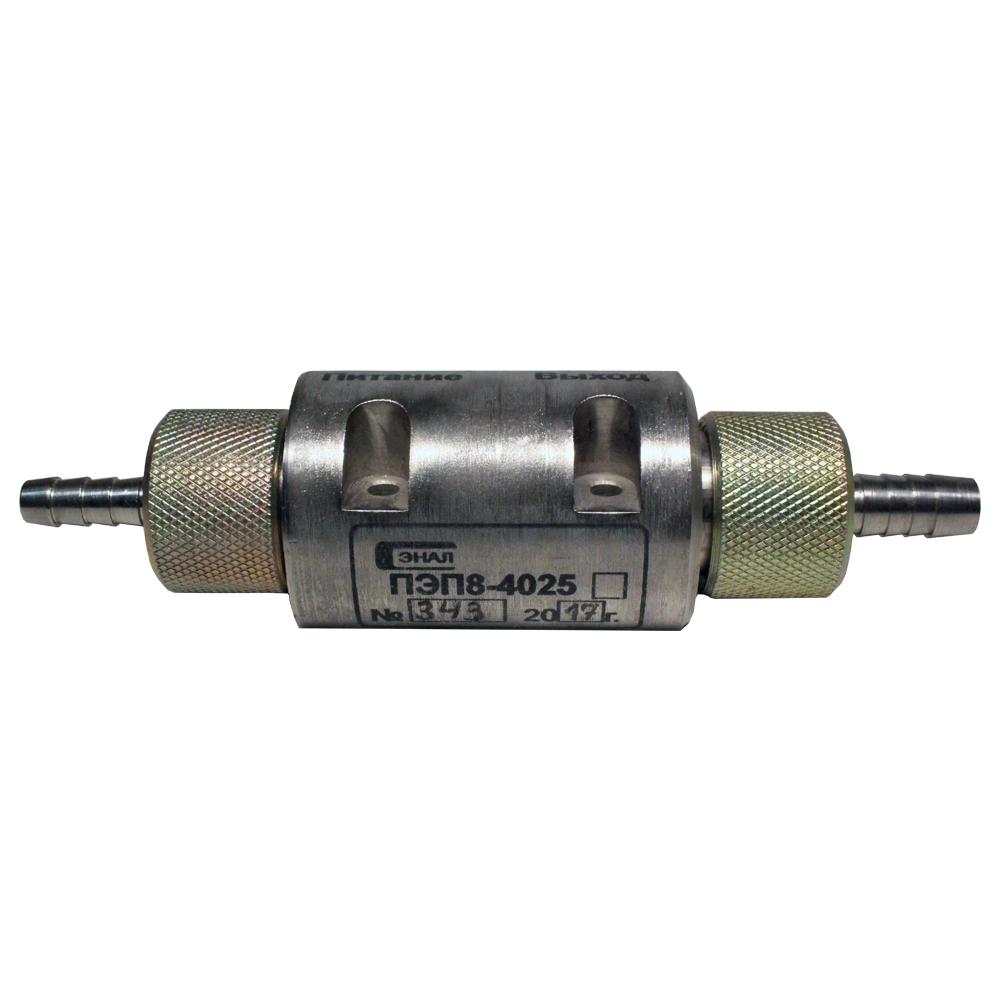

ПЭП-8-4025 побудитель расхода газа пневматический эжекционного типа

Действие побудителя расхода ПЭП-8-4025 заключается в просасывании транспортируемого газа. Для этого в области питающего сопла создается разрежение посредством струи сжатого воздуха, вытекающей из него. Побудитель ПЭП-8-4025 изготавливается в исполнении, стойком к агрессивным газам.

Характеристики

Значения

Производительность по воздуху при перепаде давления 0,4 кгс/см2

250 л/ч

Расход воздуха (азота) питания

1,5 м3

Давление воздуха (азота) питания

1,4 кгс/см2

Габаритные размеры

240х100х50 мм

Материал, контактирующий с рабочей средой

фторопласт Ф-40, сталь 12Х18Н10Т

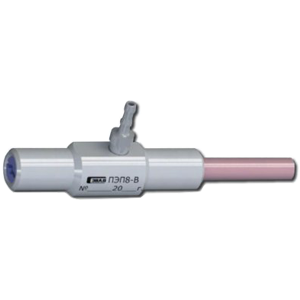

ПЭП-8-В побудитель расхода газа водоструйный эжекционного типа

Действие побудителя ПЭП-8-В основано на просасывании транспортируемого газа благодаря разрежению, создаваемому в области питающего сопла вытекающей из нее под давлением струей воды. Изготавливается в коррозионностойком исполнении.

Характеристики

Значения

Производительность по воздуху при перепаде давления 0,4 кгс/см2

80 л/ч

Расход питающей воды при давлении 4 кгс/см2

55 л/ч

Габаритные размеры

60x150x40 мм

Материал, контактирующий с рабочей средой

фторопласт Ф-40,сталь 12X18Н1ОТ

Технические характеристики

Принцип работы Мембранный, клапанный, однокамерный
Диапазон рабочих температур ПМЭ-10-4012, ​ПМЭ-11: +5... +40°С

ПМП-4025, ПМЭ-5-3006: +5...+50°С

Питание ~ 220 В

Варианты исполнения

  • ПМЭ-10-4012 побудитель расхода газа.
  • ПМЭ-11 побудитель расхода газа взрывозащищенный.
  • ПМЭ-5-3006 побудитель расхода газа.
  • ПМП-4025 побудитель расхода газа пневматический.
  • ПЭП-8-4025 побудитель расхода газа пневматический эжекционного типа.
  • ПЭП-8-В побудитель расхода  газа водоструйный эжекционного типа.
