СЕНСОН-К-4М контроллер аналоговых сигналов четырехканальный

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ, Безопасность работ/Контроль кислорода

Тип: Стационарный/Многоканальный

Количество каналов: 4

Режим работы: Непрерывный

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Контроллеры аналоговых сигналов СЕНСОН-К-4М обеспечивают сбор данных от внешних стационарных газосигнализаторов (например, СЕНСОН-СД) или других устройств по аналоговым каналам ("Токовая петля 4–20 мА"). В контроллере предусмотрена подача звуковой и световой сигнализации, выдача исполнительных сигналов в системы автоматики контролируемого объекта путем замыкания реле, а также выдача по цифровому сигналу информации на внешний ПК. Максимальное число внешних реле, подключенных к контроллеру - до 8.

Контроллер СЕНСОН-К-4М оснащен внутренней памятью превышений концентрации. Главным образом предназначен для работы с внешними газоанализаторами, в составе систем контроля газов, однако могут с успехом применяться и для работы с другими измерительными устройствами, оснащенными каналом передачи информации "Токовая петля 4–20 мА". Измеренные значения отображаются на двухстрочном жидкокристаллическом индикаторе (ЖКИ) последовательно для каждого канала с частотой обновления 2 с. Возможно изменение параметров системы и калибровка каналов. Для реализации этих режимов предусмотрено экранное меню и 5-кнопочная клавиатура на лицевой панели. Имеется память превышения концентраций на 200 измерений.

Особенности контроллера СЕНСОН-К-4М:

Позволяет пользователю самостоятельно устанавливать параметры каждого канала и системы в целом (вид газа, пороги срабатывания, дату и время и др.) и производить калибровку каналов по любым приемлемым значениям концентрации газов.
Благодаря внутренней памяти, можно воспроизводить максимальные показания концентрации.
Возможно подключение внешнего ПК через цифровой интерфейс RS-485.
Контроллер поставляется уже настроенный и откалиброванный в соответствии с заказом потребителя.
Контроллер выполнен в пластмассовом корпусе для крепления на DIN-рейку.

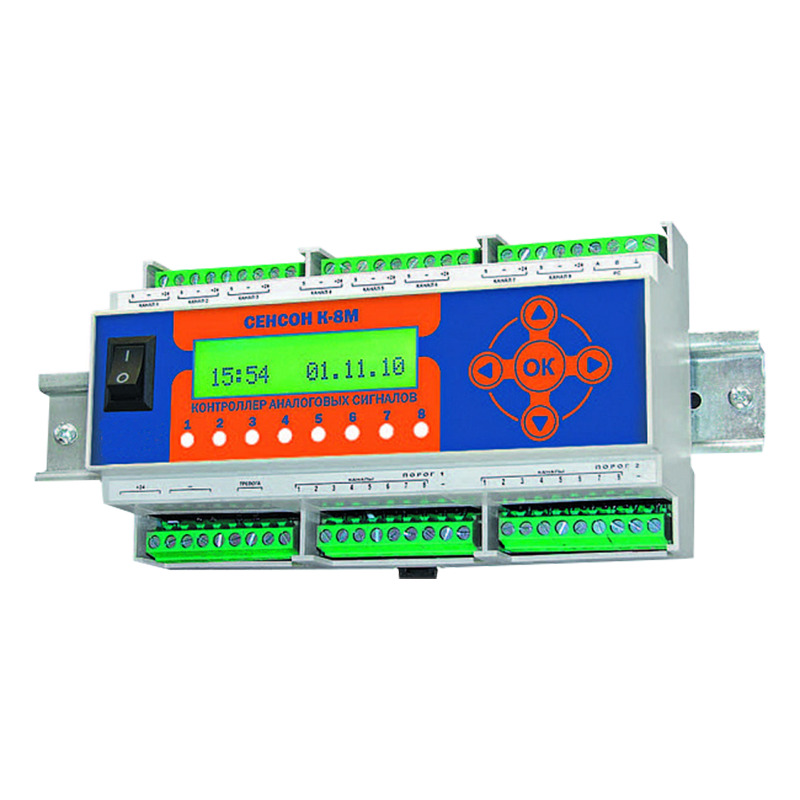

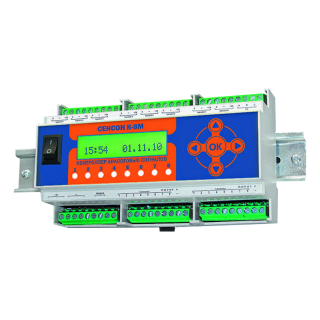

Контроллер СЕНСОН-К-4М отличается от СЕНСОН-К-8М только числом измерительных каналов и, соответственно, числом контрольных светодиодов 4 и 8, соответственно. Клеммы каналов с 5 по 8 в контроллере СЕНСОН-К-4М не задействованы.

Технические характеристики

Выходные сигналы	RS485, Токовый 4-20 мА
Диапазон рабочих температур	0...+50°С
Питание	= 24 В
Габариты	Контроллер: 156×90×60 мм Блок питания: 80×95×75 мм Блок реле: 80×70×20 мм
Вес	Контроллер: 300 г Блок питания: 400 г Блок реле: 100 г

Стандартный комплект поставки

Контроллер СЕНСОН К-4М.
Блок выносного силового реле (1 шт.).
Паспорт.
Руководство по эксплуатации.
Упаковка.

Дополнительная комплектация, опции

Блок выносного силового реле.
Блок питания 24В, 2,0 А.
Бокс монтажный.

Совместимые с контроллером газоанализаторы (поставляются по заказу):

Скачать документацию

СЕНСОН-К-4М, СЕНСОН-К-8М контроллеры аналоговых сигналов. Руководство по эксплуатации.
