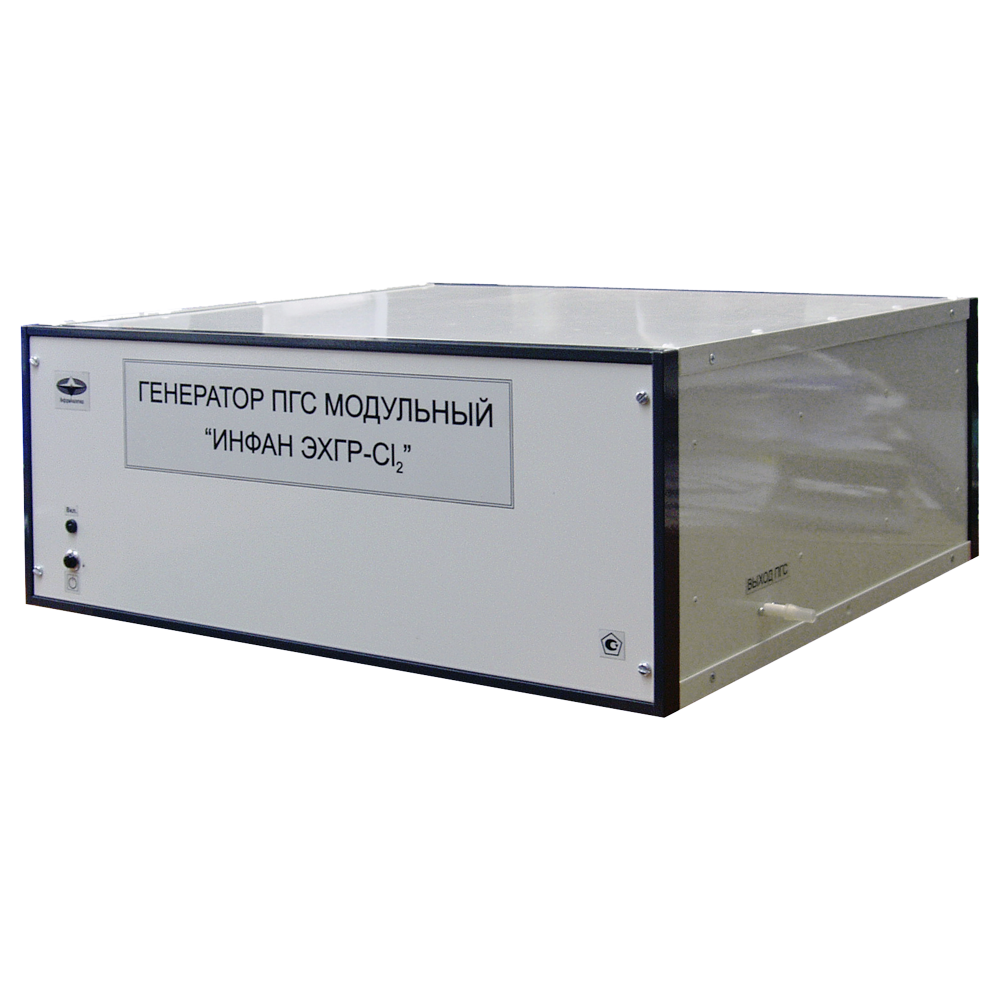

ИНФАН генераторы газовых смесей

Скачать PDF

Тип: Стационарный/Одноканальный

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Описание

Генераторы газовых смесей ИНФАН предназначены для комплектации лабораторий, выполняющих поверки газоанализаторов и газосигнализаторов.

Использование генераторов ИНФАН позволяет расширить номенклатуру применяемых ПГС, в том числе за счёт добавления возможности работы с агрессивными газами, такими как Cl2, HCl, HF, HCN.

Необходимость приготовления смесей непосредственно в месте проведения работ связана с тем, что ПГС на основе агрессивных газов взаимодействуют с материалом стенок сосуда и не могут сохранять метрологические характеристики неизменными в условиях длительного хранения.

Генераторы ИНФАН предназначены для приготовления ПГС с заданным содержанием целевого компонента в газе-разбавителе.

Принцип действия генераторов ИНФАН - динамическое разбавление газовой смеси с известной концентрацией целевого компонента. Исходная газовая смесь либо вырабатывается в модулях генерации либо подаётся из баллонов под давлением.

Управление работой генератора производится с персонального компьютера.

Технические характеристики генераторов ИНФАН

Питание генератора

220 В, 50 Гц

Полная потребляемая мощность, не более

100 ВА

Межповерочный интервал

1 год

Габаритные размеры

500х500х250 мм (блок управления); 200х200х220 мм (модуль ЭХГ*); 200х200х150 мм (модуль ФХГ*); 500х500х250 мм (модуль ГР*)

Масса

10 кг (блок управления); 2 кг (модуль ЭХГ*); 8 кг (модуль ФХГ*); 6 кг (модуль ГР*)

* ЭХГ  - электрохимический модуль. ФХГ  - модуль фотосинтеза. ГР - модуль разбавления

Варианты исполнения

По способу получения потока целевого компонента различаются следующие модификации генераторов:

  • В модификациях ИНФАН-ЭХГР-Х, ИНФАН-ФХГ-HCl используется генерирование целевых компонентов, таких как: хлор (Cl2), хлористый водород (HCl), цианистый водород (HCN), фтористый водород ( HF ), диоксид серы (SO2);
  • В модификации ИНФАН-ГР-Х используется разбавление целевых компонентов ПГС, находящихся в баллонах под давлением. Этот метод применяется совместно со стандартными образцами состава. Целевые компоненты: метан (СН4), пропан (С3Н8), гексан (С6Н14), оксид углерода (СО), диоксид углерода (СО2), водород (Н2), сероводород (Н2S), аммиак (NH3), кислород (О2), диоксид серы (SO2).

Для генерирования целевых компонентов используются:

  • Модуль ЭХГ – содержащий в составе электрохимическую ячейку генерации одного из целевых компонентов: Cl2, HF, HCN, SO2.
  • Модуль ФХГ – содержащий две электрохимические ячейки: одна для генерации H2, другая для генерации Cl2, а также реактор фотосинтеза HCl.

В качестве газа-разбавителя для обеспечения работы генераторов используются очищенный воздух или азот особой чистоты по ГОСТ 9293-74.

Наименование
генератора ПГС

Число
каналов

Целевой
компонент

Диапазон
концентраций

Относительная
погрешность, %

ИНФАН ГР-__ (Кразб. ≤450)

2

По списку

-

± 7

ИНФАН ГР-__ (Кразб. ≤50)

2

По списку

-

± 6

ИНФАН ФХГ-HCl

1

HCl

4,0…20,0 мг/м3

± 7

ИНФАН ЭХГР-Cl2

1

хлор

0,5…30 мг/м3

± 7

ИНФАН ЭХГР-HCN

1

HCN

0,2…3,0 мг/м3

± 7

ИНФАН ЭХГР-HF

1

HF

0,4…5,0 мг/м3

± 7

ИНФАН ЭХГР-SO2

1

SO2

8,0…100,0 мг/м3

± 7

Стандартный комплект поставки

  • Блок управления и пневматики (БУП) со схемой микропроцессорного управления и встроенными пневматическими модулями линии генерации, линии разбавления, смесителя и узла стабилизации расхода.
  • Один или несколько модулей генерации (модификации ИНФАН-ЭХГР-Х, ИНФАН-ФХГ) или разбавления.
