Что такое газоанализатор?

Анализ смесей газов с целью установления их качественного и количественного состава, называют газовым анализом.

Приборы, при помощи которых производят газовый анализ, называют газоанализаторами. Они бывают ручного действия и автоматические. Среди первых наиболее распространены химические абсорбционные, в которых компоненты газовой смеси последовательно поглощаются различными реагентами.

Автоматические газоанализаторы измеряют какую-либо физическую или физико-химическую характеристику газовой смеси или её отдельных компонентов.

В настоящее время наиболее распространены автоматические газоанализаторы.

По принципу действия они могут быть разделены на три основных группы:

1. Приборы, действие которых основано на физических методах анализа, включающих вспомогательные химические реакции. При помощи таких газоанализаторов определяют изменение объёма или давления газовой смеси в результате химических реакций её отдельных компонентов.

2. Приборы, действие которых основано на физических методах анализа, включающих вспомогательные физико-химические процессы (термохимические, электрохимические, фотоколориметрические и др.). Термохимические основаны на измерении теплового эффекта реакции каталитического окисления (горения) газа. Электрохимические позволяют определять концентрацию газа в смеси по значению электрической проводимости электролита, поглотившего этот газ. Фотоколориметрические основаны на изменении цвета определённых веществ, при их реакции с анализируемым компонентом газовой смеси.

3. Приборы, действие которых основано на чисто физических методах анализа (термокондуктометрические, термомагнитные, оптические и др.). Принцип действия термокондуктометрических газоанализаторов основан на измерении теплопроводности газов. Термомагнитные газоанализаторы применяют, главным образом, для определения концентрации кислорода, обладающего большой магнитной восприимчивостью. Работа оптических газоанализаторов основана на измерении оптической плотности, спектров поглощения или спектров испускания газовой смеси.

Каждый из упомянутых методов имеет свои плюсы и минусы, описание которых займет немало времени и места, и выходит за рамки данной статьи. Производителями газоанализаторов в настоящее время используются практически все из перечисленных методов газового анализа, но наибольшее распространение получили электрохимические газоанализаторы, как наиболее дешевые, универсальные и простые. Минусы данного метода: невысокая избирательность и точность измерения; небольшой срок службы чувствительных элементов, подверженных влиянию агрессивных примесей.

Все приборы газового анализа также могут быть классифицированы:

  • по функциональным возможностям (индикаторы, течеискатели, сигнализаторы, газоанализаторы);
  • по конструктивному исполнению (стационарные, переносные, портативные);
  • по количеству измеряемых компонентов (однокомпонентные и многокомпонентные);
  • по количеству каналов измерения (одноканальные и многоканальные);
  • по назначению (для обеспечения безопасности работ, для контроля технологических процессов, для контроля промышленных выбросов, для контроля выхлопных газов автомобилей, для экологического контроля).

Классификация по функциональным возможностям

1. Индикаторы - это приборы, которые дают качественную оценку газовой смеси по наличию контролируемого компонента (по принципу «много - мало»). Как правило, отображают информацию посредством линейки из нескольких  точечных индикаторов. Горят все индикаторы - компонента много, горит один - мало. Сюда же можно отнести и течеискатели. При помощи течеискателей, снабженных зондом или пробоотборником, можно локализовать место утечки из трубопровода, например, газа-хладагента.

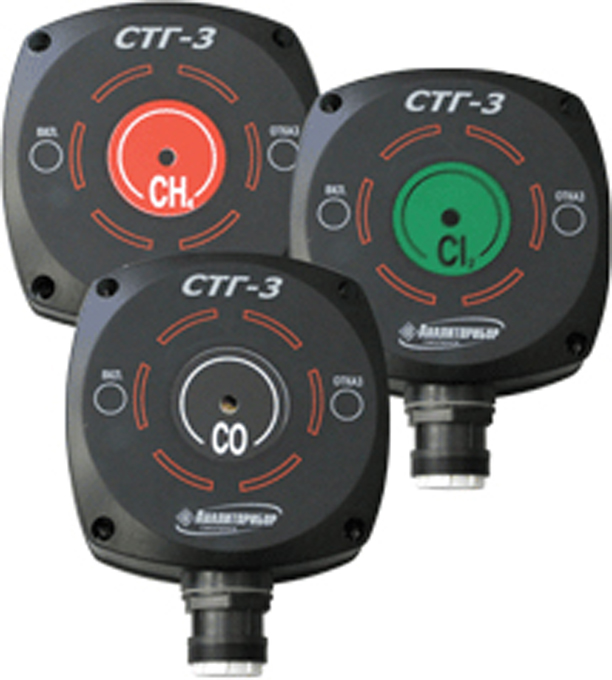

2. Сигнализаторы также дают весьма приблизительную оценку концентрации контролируемого компонента, но при этом имеют один или несколько порогов сигнализации. При достижении концентрацией порогового значения, срабатывают элементы сигнализации (оптические индикаторы, звуковые устройства, коммутируются контакты реле).

3. Вершина эволюции приборов газового анализа - это непосредственно газоанализаторы. Данные приборы не только дают количественную оценку концентрации измеряемого компонента с индикацией показаний (по объему или по массе), но и могут быть снабжены любыми вспомогательными функциями: пороговыми устройствами, выходными аналоговыми или цифровыми сигналами, принтерами и так далее.

Классификация по конструктивному исполнению

Как большинство контрольно-измерительных приборов, приборы газового анализа могут иметь разные массогабаритные показатели и режимы работы. Этими свойствами обуславливается разделение приборов по исполнению. Тяжелые и громоздкие газоанализаторы, предназначенные для длительной непрерывной работы, являются стационарными. Менее габаритные изделия, которые могут без особого труда перемещаться с одного объекта на другой, и могут быть достаточно просто запущены в работу - переносные. Совсем маленькие и легкие, предназначенные для обеспечения индивидуальной безопасности пользователя - портативные.

Классификация по количеству измеряемых компонентов

Газоанализаторы могут быть сконструированы для анализа сразу нескольких компонентов. Причем анализ может производиться как одновременно по всем компонентам, так и поочередно, в зависимости от конструктивных особенностей прибора.

Классификация по количеству каналов измерения

Приборы газового анализа могут быть как одноканальными (один датчик или одна точка отбора пробы), так и многоканальными. Как правило, количество каналов измерения на один прибор бывает от 1 до 16.  Следует отметить, что современные модульные газоаналитические системы позволяют наращивать количество каналов измерения практически до бесконечности. Измеряемые компоненты для разных каналов могут быть как одинаковыми, так и различными, в произвольном наборе. Для газоанализаторов с датчиком проточного типа (термокондуктометрические, термомагнитные, оптико-абсорбционные) задача многоточечного контроля решается при помощи специальных вспомогательных устройств - газовых распределителей, которые обеспечивают поочередную подачу пробы к датчику из нескольких точек отбора.

Классификация по назначению

К сожалению, невозможно создать один универсальный газоанализатор, с помощью которого можно бы было решать все задачи газового анализа, по той причине,что ни один из известных методов не позволяет с одинаковой точностью производить измерения в максимально широком диапазоне концентраций. Контроль разных газов, в разных диапазонах концентраций, производится разными методами и способами. Поэтому производителями конструируются и выпускаются приборы для решения конкретных задач измерения. Основные такие задачи: контроль атмосферы рабочей зоны (безопасность), контроль промышленных выбросов (экология), контроль технологических процессов (технология), контроль загрязнения атмосферы жилой зоны (экология), контроль выхлопных газов автомобилей (экология и технология), контроль выдыхаемого человеком воздуха (здравоохранение)...  Отдельно можно выделить контроль газов, растворенных в воде и других жидкостях. В каждом из указанных направлений можно выделить еще более узко специализированные группы приборов.

Как вы, наверно, заметили, материал данной статьи не может претендовать на 100%-ную научную достоверность, а всего лишь излагает точку зрения автора на рассматриваемые вопросы, а автор может ошибаться или искренне заблуждаться. Тем не менее, мы надеемся, что предложенный нами материал может оказаться полезным тем, кто интересуется вопросами газового анализа...
