ОКА исп. И22Д2 газоанализаторы стационарные с графическим дисплеем

Газоанализаторы серии ОКА в исполнении И22Д2 (в малогабаритном корпусе с креплением на DIN-рейку с графическим дисплеем) предназначены для:

• Определения содержания кислорода (если в обозначении модификации имеются цифры "92").
• Определения содержания горючих газов с градуировкой по водороду H2, или по оксиду углерода CO в % об., или по метану CH4 в % об., или по пропану C3H8, или по гексану C6H14 – при контроле паров бензина, если в обозначении модификации имеется буква "М".
• Определения содержания диоксида углерода CO2 и/или токсичных газов - оксида углерода СО, сероводорода H2S, диоксида серы SO2, хлора Cl2, хлористого водорода HCl, фтористого водорода HF, метана CH4, аммиака NH3 и двуокиси азота NO2, (если в обозначении модификации имеется буква "Т").
• Сигнализации о выходе концентрации определяемых компонентов за установленные пороговые значения.

Набор измеряемых газов и количество каналов контроля задаются потребителем при заказе газоанализатора. Один измерительный канал обеспечивает контроль одного из вышеперечисленных газов в одной точке рабочей зоны. Максимальное число каналов – 4.

Газоанализатор ОКА в исполнении И22Д2 состоит из блоков датчиков (по количеству каналов измерения: 1 - 4), блока индикации и блока коммутации.

Газоанализатор ОКА в исполнении И22Д2 обеспечивает непосредственный отсчет результатов измерения в цифровой форме с индикацией единиц измерения (мг/м³, или мг/дм³, или об.%), химической формулы контролируемого газа, номера канала. На дисплей также выводятся сообщения об ошибках, индицируется диалоговый режим при калибровке и обработке критических ситуаций.

На каждый канал измерения предусмотрен токовый выход (0-5 мА или 4-20 мА), предусмотрена возможность связи с компьютером с помощью последовательного интерфейса.

Обеспечивается для каждого канала измерения раздельная светодиодная сигнализация превышения заданных пороговых уровней загазованности и дублирование ее встроенным звуковым сигналом.

Кроме того, обеспечивается раздельная для каждого канала измерения светодиодная сигнализация неисправности канала измерения, дублируемая звуковым сигналом.

Для каждого канала измерения предусмотрена возможность управления внешними исполнительными устройствами при помощи контактов реле (блок коммутации).

Принцип действия стационарного газоанализатора ОКА в исполнении И22Д2 основан на измерении токов электрохимических (для O₂ и токсичных газов), термокаталитических (для суммы горючих газов) или оптических (для CO₂ и CH4) чувствительных элементов. Ток сенсора пропорционален парциальному давлению измеряемого газа в воздухе. Тип применяемого сенсора определяется газом, подлежащим контролю.

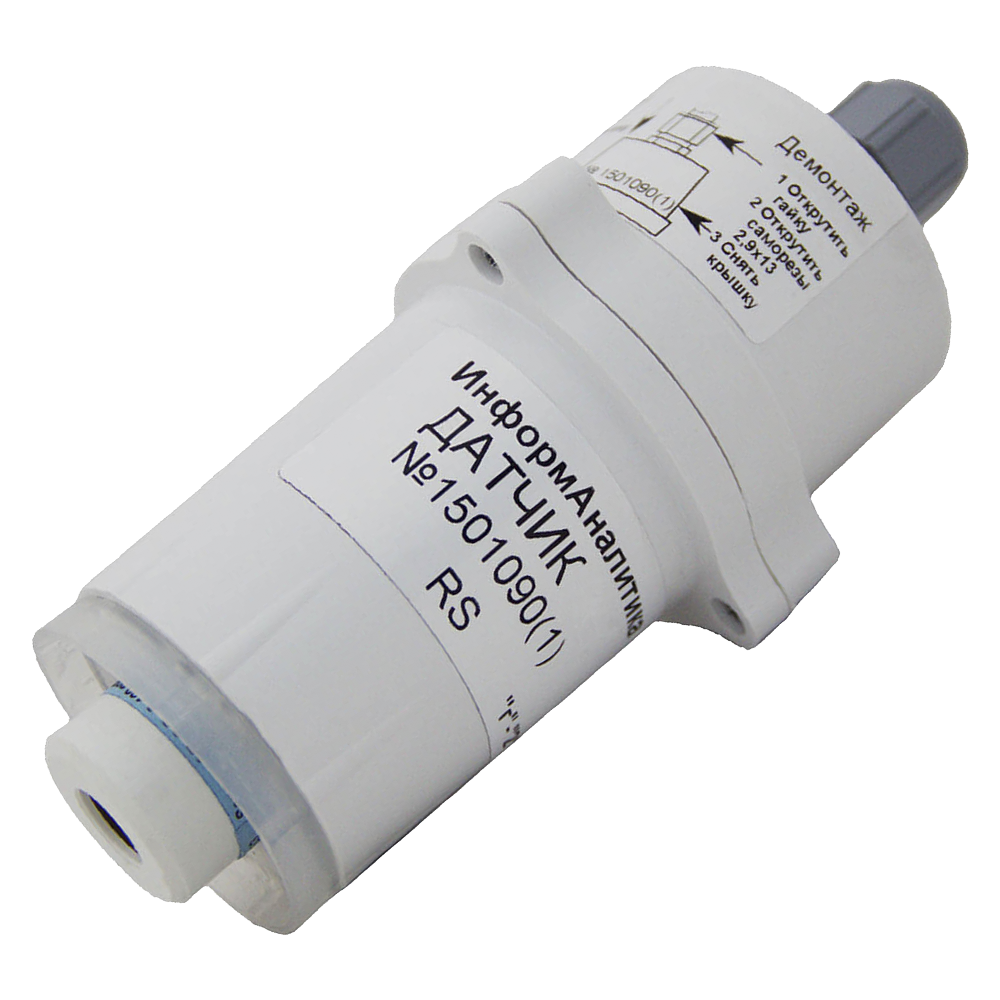

Блок датчика газоанализатора ОКА в исполнении И22Д2 предназначен для преобразования парциального давления измеряемого газа в электрический сигнал, передаваемый в блок индикации. В блоке датчика расположен сенсор со схемой усилителя и контроллер, обеспечивающий аналого-цифровое преобразование сигнала и передачу последовательного двоичного кода по линии связи на блок индикации. Блок датчика размещен в малогабаритном корпусе с кронштейном и предназначен для крепления на стене.

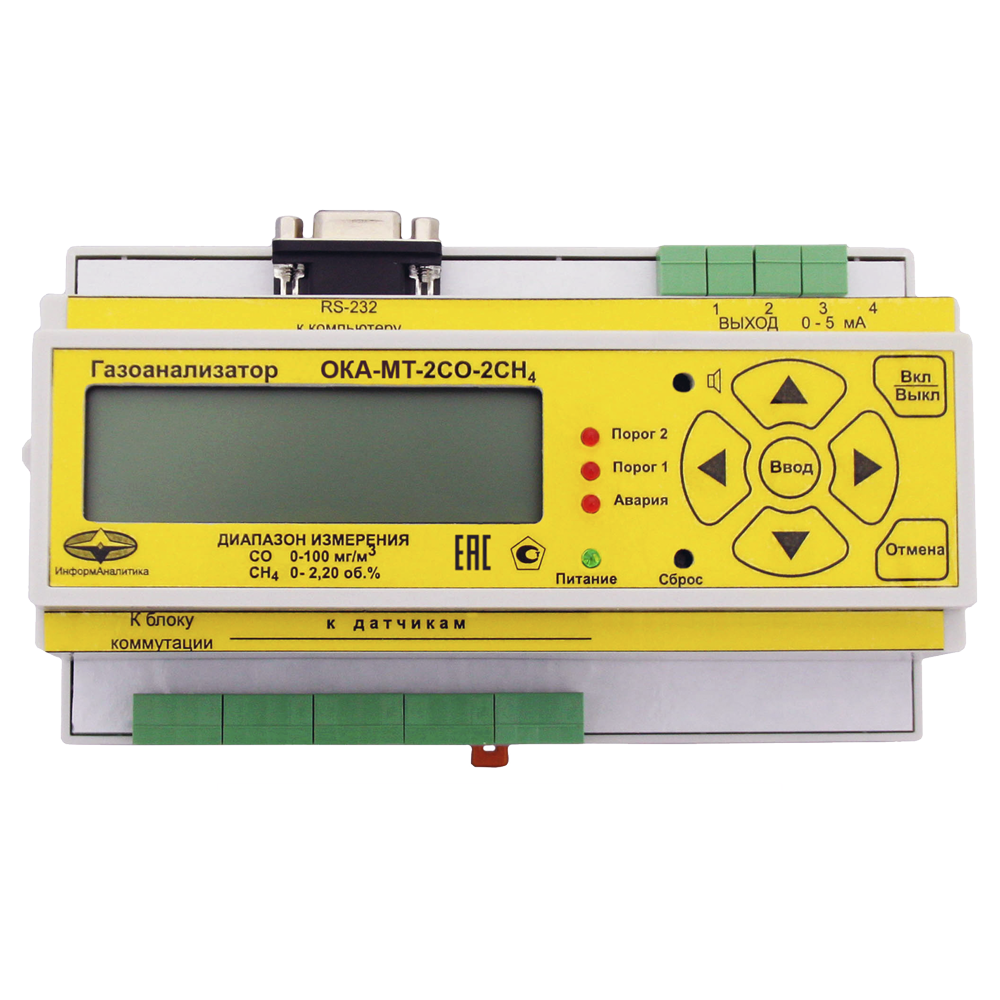

Блок индикации стационарного газоанализатора ОКА в исполнении И22Д2 выполняет следующие функции: формирование питающих напряжений  блоков датчиков; прием и обработку сигналов блоков датчиков; формирование сигналов предупреждения о достижении заданных уровней загазованности (светодиодная и звуковая сигнализация), отображение результатов измерений на дисплее; формирование сигналов токовых выходов; формирование сигналов управления блоками коммутации; связь с компьютером для изменения настроек, калибровки и считывания информации; выбор режима работы дисплея и управление встроенными функциями газоанализатора с помощью кнопок на лицевой панели блока индикации; обеспечение диалогового режима при калибровке газоанализатора.

Блок индикации размещен в унифицированном малогабаритном корпусе с устройствами крепления на DIN-рейку. В исполнении И22Д2 блок индикации имеет графический дисплей.

Для сигнализации о достижении пороговых значений загазованности или неисправности каналов измерения в блоке индикации установлены устройство звукового оповещения и светодиодное табло. Для каждого канала измерения имеются светодиоды на каждый заданный порог  и светодиод «Авария». Зажигание любого светодиода дублируется звуковым сигналом.

В блоке индикации для каждого канала измерения имеется токовый выход: 0-5 мА (стандартно) или 4-20 мА (по заказу).

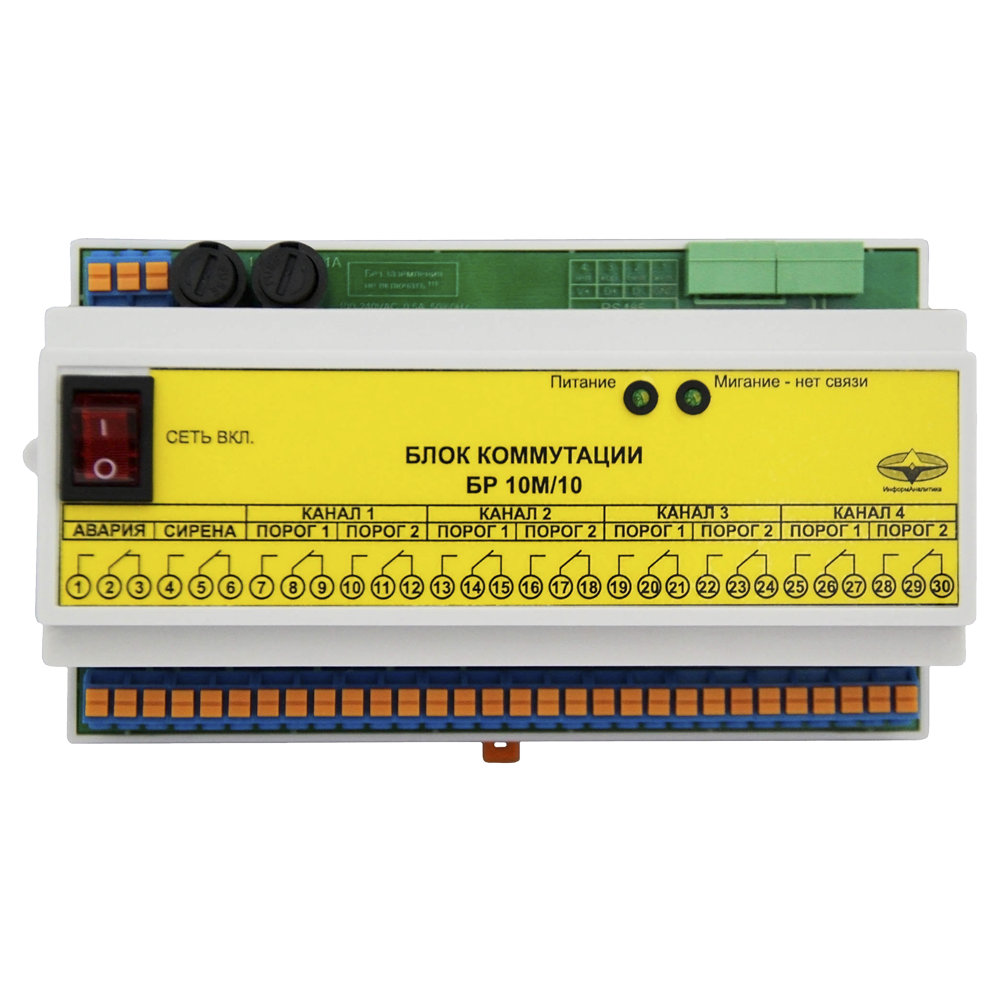

Блок коммутации газоанализатора ОКА в исполнении И22Д2 предназначен для управления внешними исполнительными устройствами (пускателями двигателей вентиляторов, сирен и проч.). Конструктивно блок коммутации выполняется в унифицированном корпусе для крепления на DIN-рейку. В блоках коммутации используются реле, «сухие» контакты которых выведены на клеммную колодку на лицевой панели блока. Нагрузочная способность контактов реле: 1А, 220В. Для подключения одного внешнего устройства на клеммной колодке блока коммутации имеются следующие клеммы «сухих» контактов реле: нормально разомкнутый контакт; переключаемый контакт; нормально замкнутый контакт.

В блоке коммутации имеются выходы управления двумя внешними устройствами, общими для всех каналов газоанализатора: «АВАРИЯ» - для реагирования на неисправность какого-либо канала измерения; «СИРЕНА» - для подключения внешнего звукового устройства, дублирующего встроенный источник звука.

Все прочие выходы управления дублируют состояние пороговых устройств блока индикации, переключающихся при превышении концентрацией контролируемого газа заданных порогов: зажигание светодиода «КАНАЛ №.. ПОРОГ №..» на блоке индикации дублируется переключением соответствующего выхода блоке коммутации - «КАНАЛ №.. ПОРОГ №..»..

Блоки газоанализатора ОКА в исполнении И22Д2 соединяются четырехпроводными кабелями с сечением медного провода не менее 0,75 мм². Рекомендуемые марки кабеля: ПВС 4х0,75 или LIYY  4х0,75.
