ССС-903 газоанализаторы стационарные взрывозащищенные со сменными сенсорами

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ, Безопасность работ/Контроль кислорода

Тип: Стационарный/Одноканальный

Количество каналов: 1

Режим работы: Непрерывный

Наименования контролируемых компонентов: C2H4 Этен (Этилен), C3H8 Пропан, C6H6 Бензол, C6H14 Гексан, CH4 Метан, CO2 Углерода диоксид (Двуокись углерода, углекислый газ), CO Углерода оксид (Угарный газ), Cl2 Хлор, GeH4 Германия тетрагидрид (Моногерман), H2 Водород, H2S Дигидросульфид (Сероводород), NH3 Аммиак, NO2 Азота диоксид, O2 Кислород, SO2 Серы диоксид (Ангидрид сернистый)

Количество контролируемых компонентов (одним прибором): 1

Маркировка взрывозащиты: 1ExdibIICT6

Описание

Стационарные газоанализаторы ССС-903 применяются для автоматического непрерывного контроля загазованности горючими и вредными газами воздуха рабочей зоны и предназначены для измерения объемной доли метана, пропана, гексана, водорода, кислорода, диоксида углерода, изобутилена, этилена, бензола, массовой концентрации оксида углерода, сероводорода, диоксида серы, аммиака и хлора в смеси с азотом или воздухом. Газоанализатор обеспечивает световую и звуковую сигнализацию при достижении концентрации контролируемых газов фиксированных значений порогов сигнализации.

Область применения взрывозащищенных газоанализаторов ССС-903 - это взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты и нормативным документам, регламентирующим применение электрооборудования, расположенного во взрывоопасных зонах, в том числе взрывоопасные зоны классов 1 и 2, где возможно образование взрывоопасных газовых смесей, относящихся к категории IIC и группам взрывоопасности Т1 – Т6:

  • насосные станции магистральных нефтепроводов;
  • резервуарные парки и наливные эстакады;
  • нефтеперерабатывающие заводы;
  • буровые и добывающие платформы;
  • лакокрасочные производства;
  • химзаводы;
  • открытые площадки, морские платформы.

Газоанализаторы ССС-903 могут применяться как самостоятельно, так и в составе многоканальных газоаналитических систем типа СГАЭС, совместно с пороговыми устройствами УПЭС-50.

Принцип действия газоанализатора ССС-903 основан на преобразовании концентрации контролируемого газа с помощью преобразователей газовых в напряжение постоянного тока, пропорциональное преобразуемой концентрации, преобразовании его в цифровой код и сравнении с заданными пороговыми значениями.

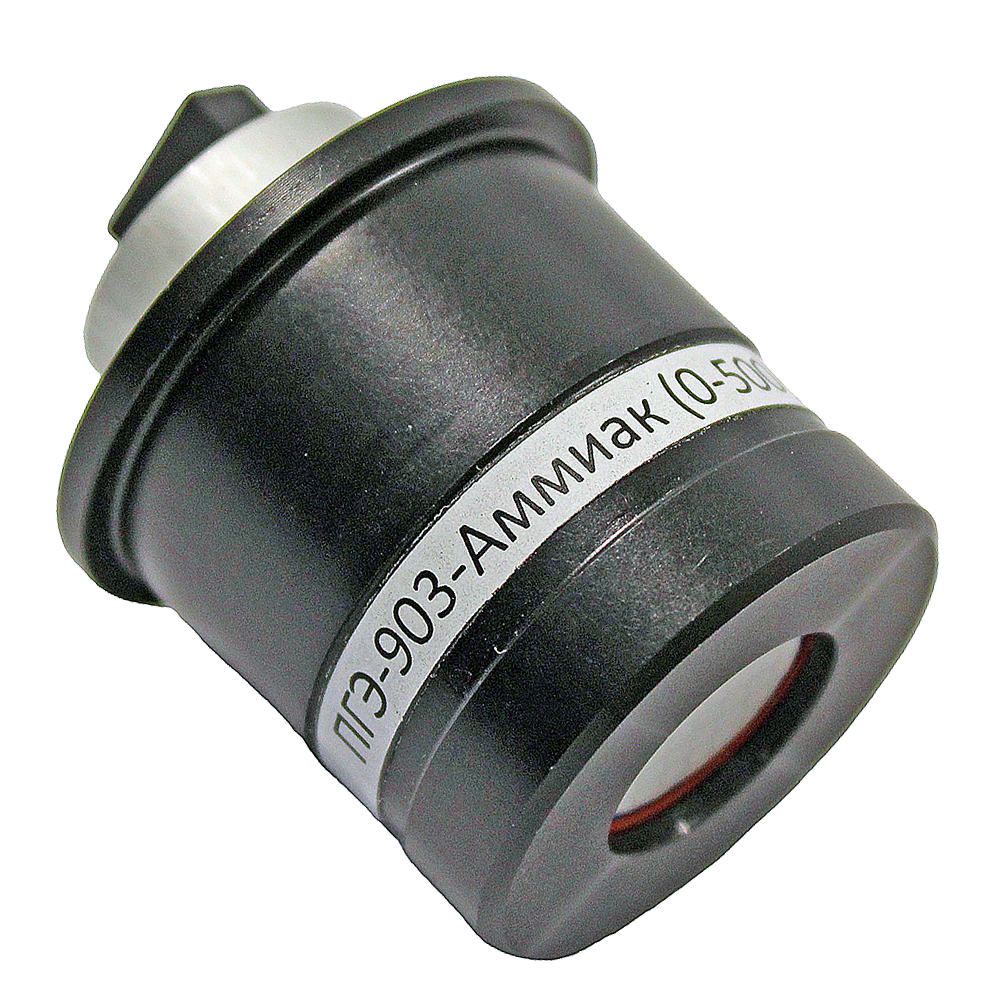

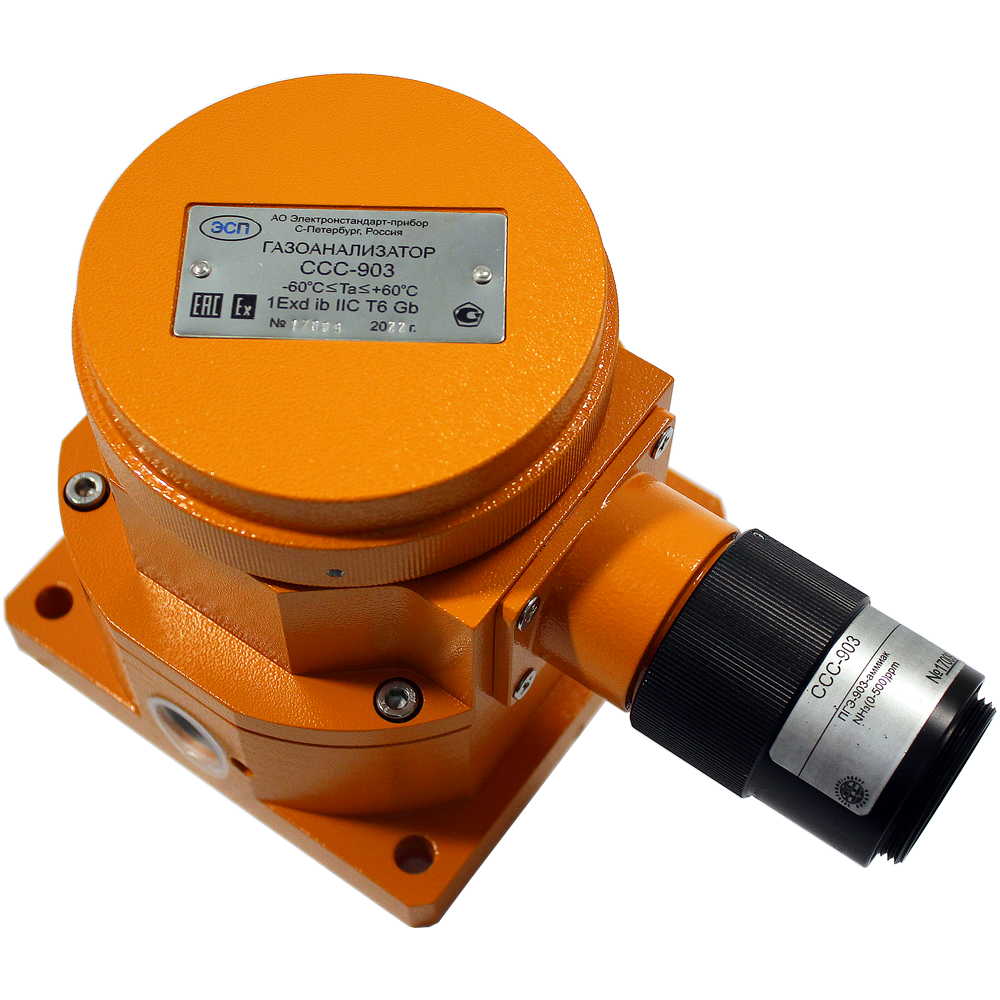

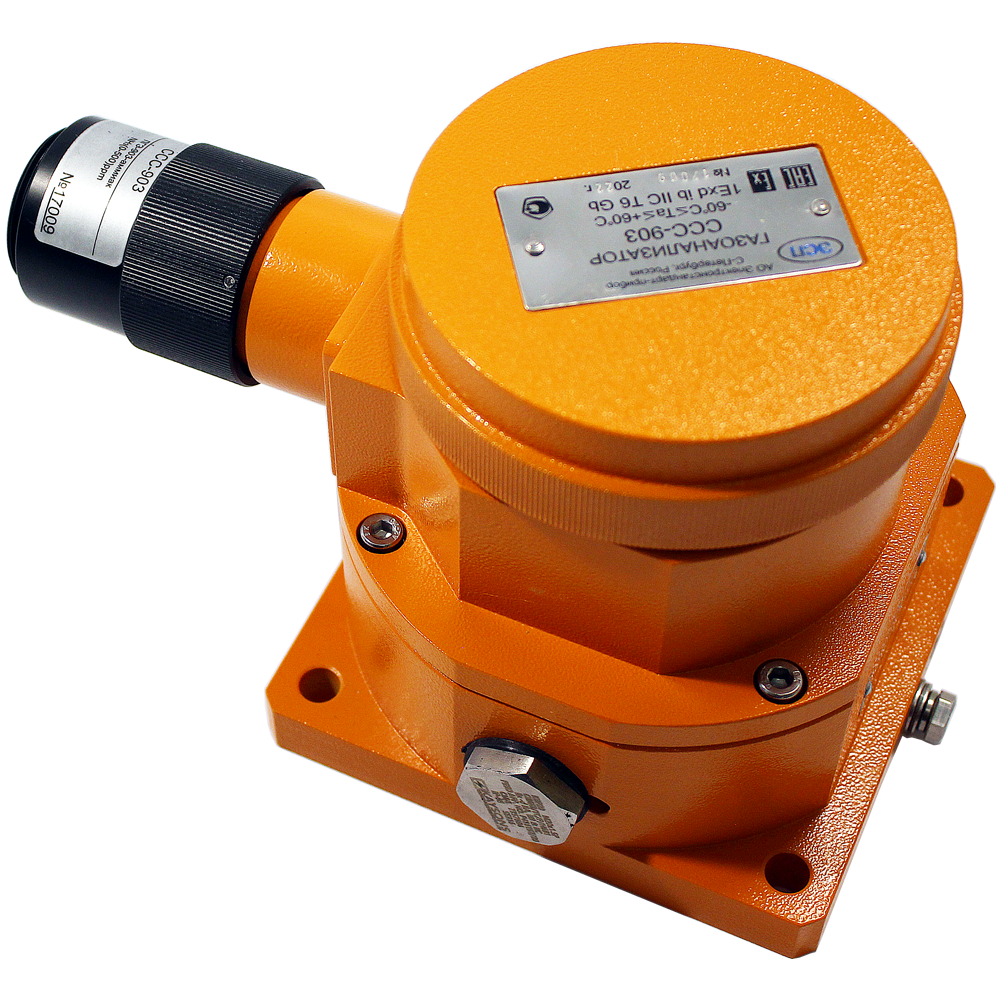

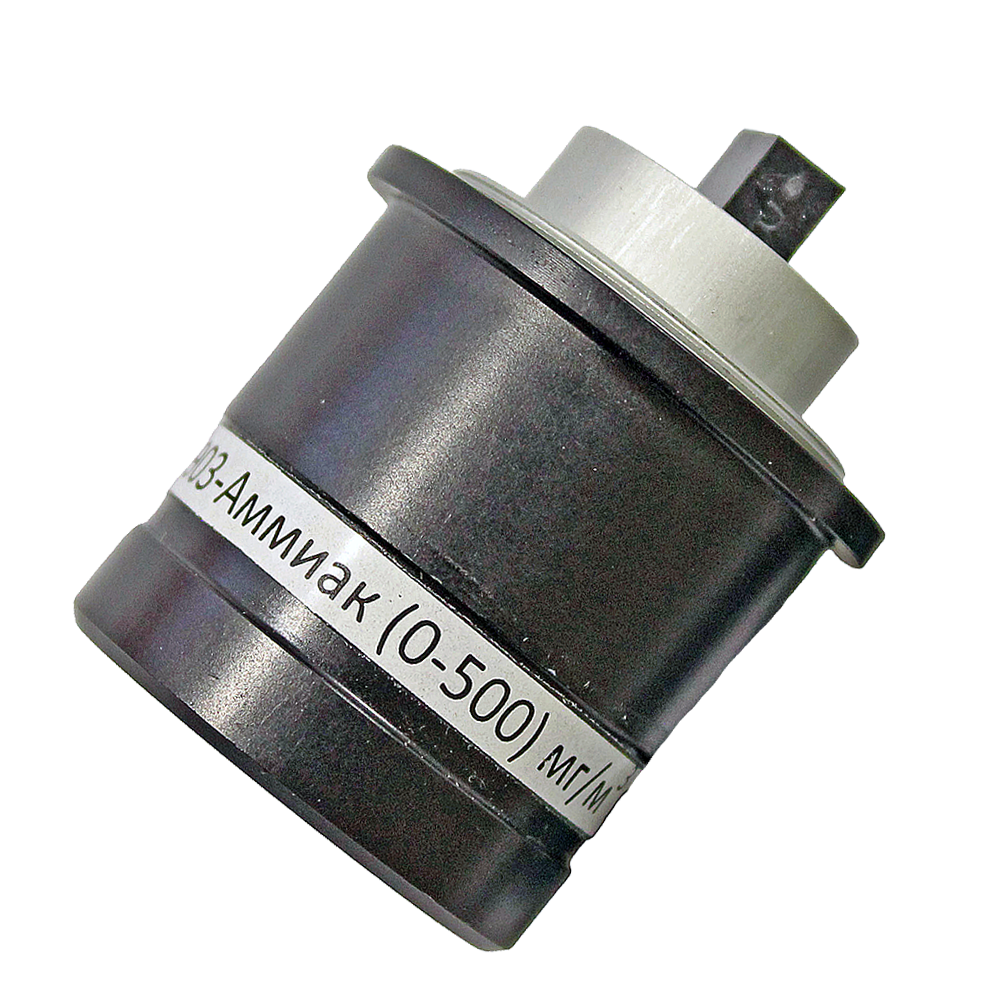

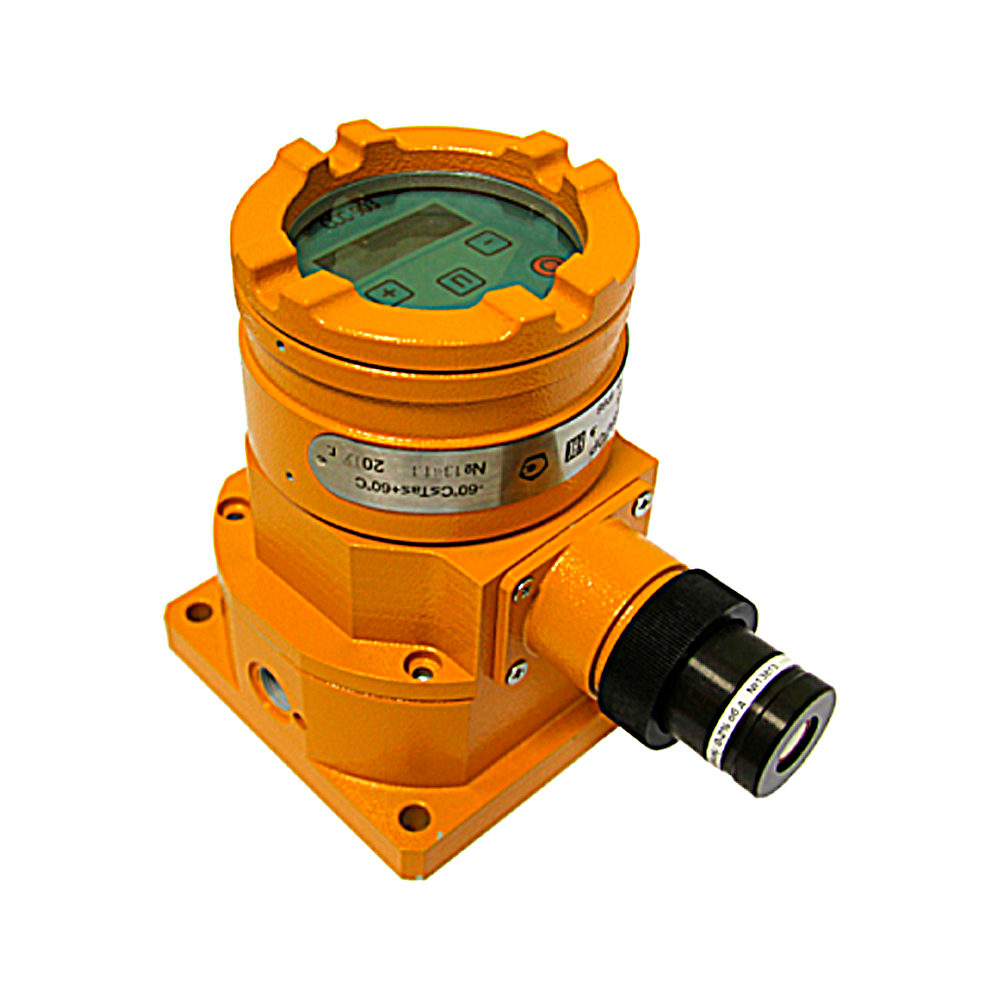

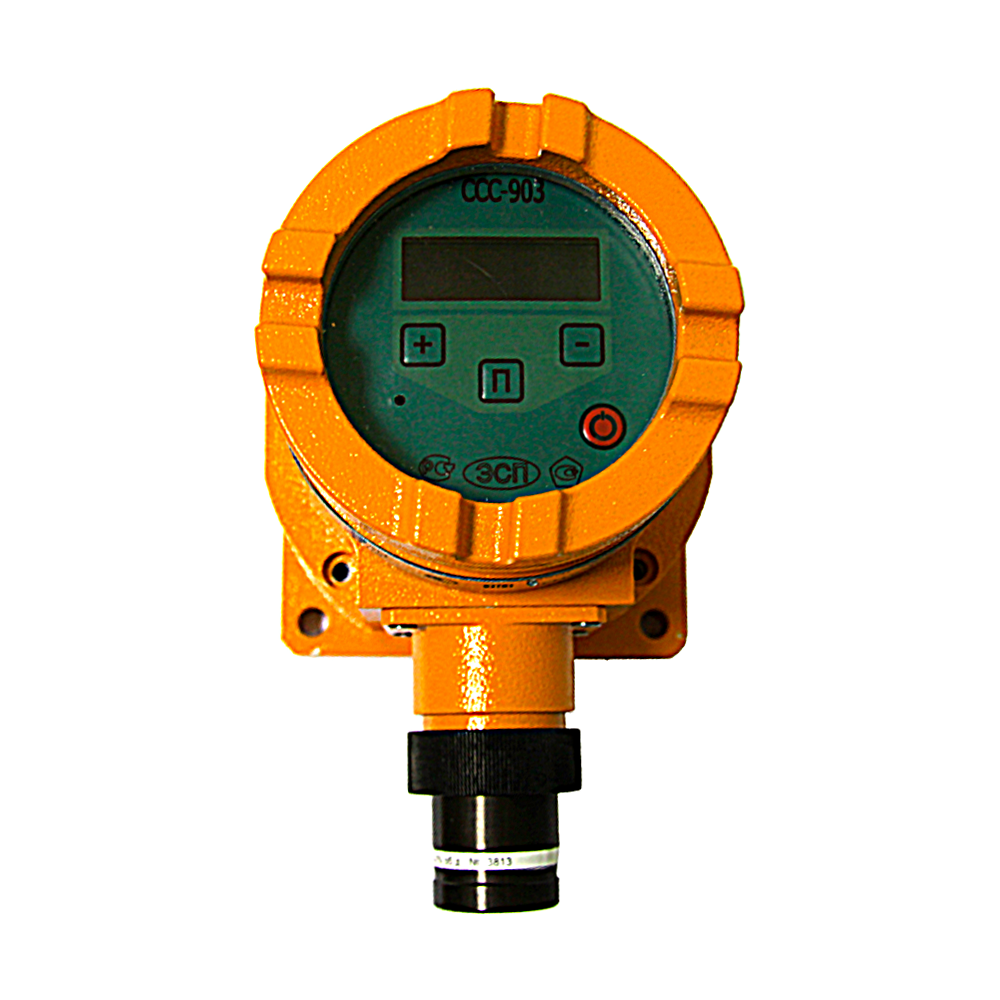

Газоанализатор ССС-903 состоит из устройства порогового УПЭС-903 и сменных преобразователей газовых: термокаталитических ПГТ (метан, пропан, гексан), электрохимических ПГЭ (кислород, оксид углерода, сероводород, диоксид серы, аммиак, хлор, водород), оптических ПГО (метан, пропан, гексан, диоксид углерода) или фотоионизационных ПГФ (этилен, бутилен, бензол). Пороговое устройство УПЭС-903 имеет два исполнения: со встроенным блоком управления и индикации (БУИ) и без него. БУИ содержит двухстрочный знакосинтезирующий жидкокристаллический индикатор и клавиатуру управления, расположенные на крышке УПЭС-903. Клавиатура служит для включения индикатора и управления режимами работы газоанализатора.

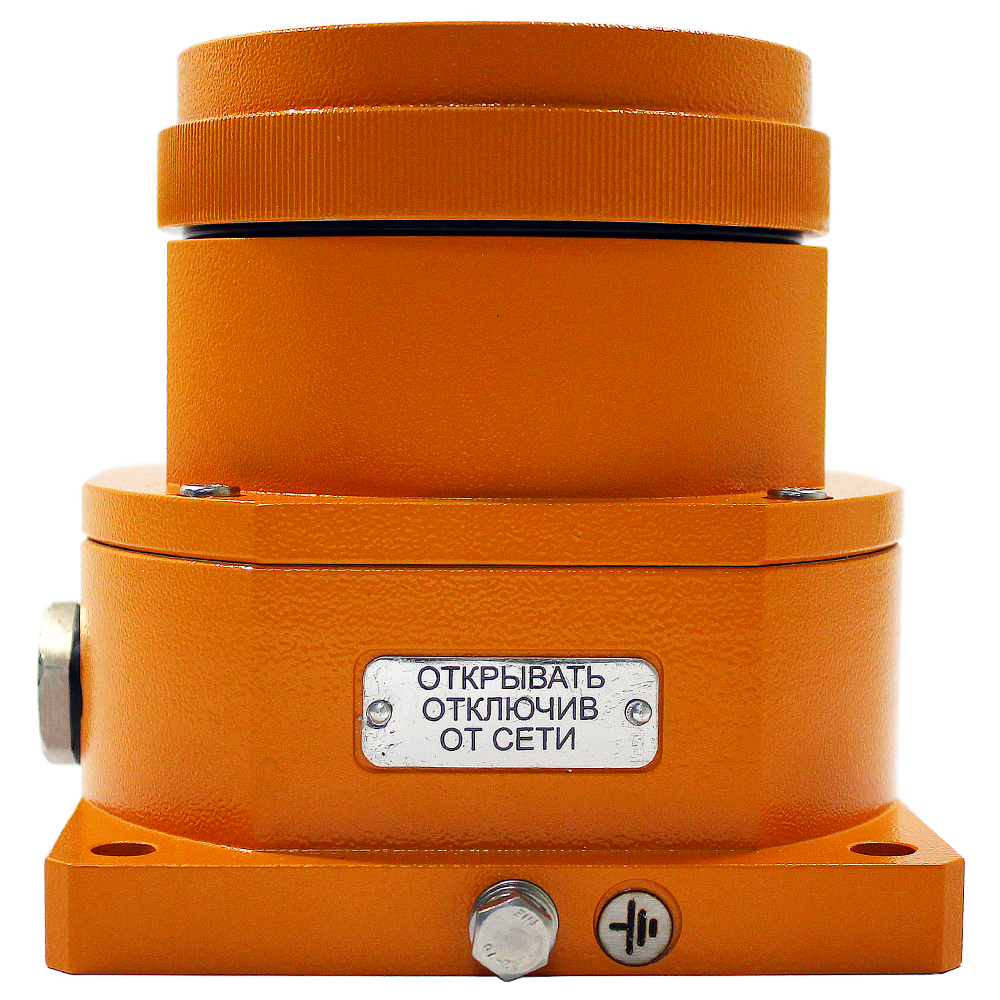

Конструктивно корпус УПЭС-903 представляет собой взрывонепроницаемую оболочку, состоящую из основного и вводного отделений. Во вводном отделении расположены клеммные соединители для подключения питания датчика (±24 В) и съема информации с газоанализатора («сухие» контакты реле блокировки, реле первого и второго порогов срабатывания сигнализации, аналоговый сигнал 4-20 мА и двухпроводная цепь стандартного канала связи RS-485). В основном отделении расположена электронная схема, которая анализирует сигнал, поступающий от сменных преобразователей ПГТ, ПГО, ПГФ, ПГЭ и формирует выходную информацию. Основное отделение соединяется с разъемом для подключения преобразователей проводами, проходящими через отверстие, залитое эпоксидным компаундом. Электрические соединения основного отделения с разъемами для подключения преобразователей и БУИ выполнены по схеме «искробезопасная электрическая цепь». Корпус изготавливается из алюминиевого сплава.

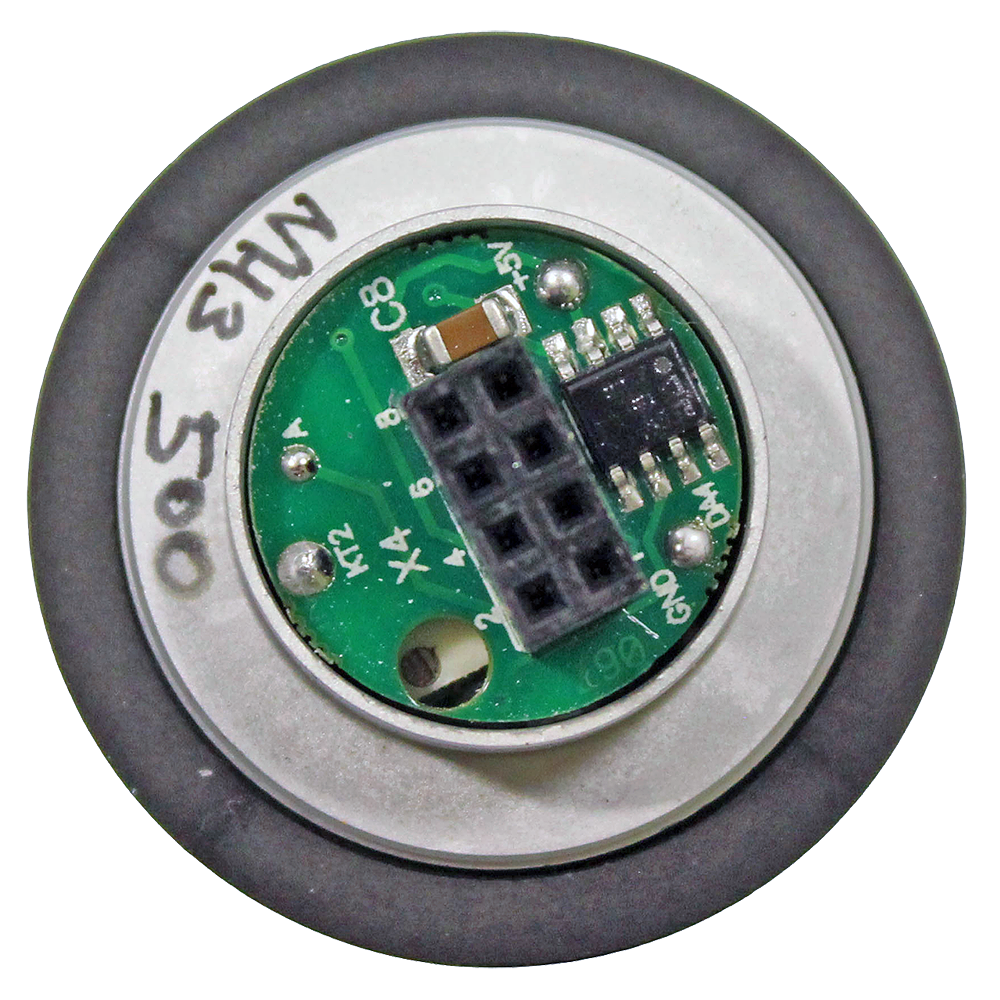

Преобразователи газовые ПГТ, ПГО, ПГЭ, ПГФ имеют встроенную флэш-память, в которой хранятся градуировочные коэффициенты и прочие настроечные параметры, которые при подключении к устройству пороговому УПЭС-903 автоматически считываются микропроцессором, поэтому не требуется индивидуальная калибровка преобразователей с УПЭС-903.

Газоанализаторы ССС-903 имеют функцию сигнализации о превышении концентрации контролируемого компонента установленных пороговых значений. Звуковой сигнал – непрерывный. Световой сигнал – непрерывное отображение на индикаторе символов: «1↑», «2↑».

Диапазоны измерений и погрешности измерений

Тип преобразователя Компонент Диапазон измерений Пределы допускаемой основной погрешности
Объемной доли Массовой концентрации Абсолютной Относительной

ПГТ-903-метан

СН4

0-2,2 % об.

-

±(0,1+0,04СХ) % об.

-

ПГО-903-метан

СН4

0-2,2 % об.

-

±0,22 % об.

-

ПГТ-903-пропан

С3Н8

0-0,85 % об.

-

±0,1 % об.

-

ПГО-903-пропан

С3Н8

0-0,85 % об.

-

±0,085 % об.

-

ПГТ-903-гексан

С6Н14

0-0,5 % об.

-

±0,05 % об.

-

ПГО-903-гексан

С6Н14

0-0,5 % об.

-

±0,05 % об.

-

ПГО-903-диоксид углерода

СО2

0-2 % об.

-

±(0,03+0,05СХ) % об.

-

ПГО-903-диоксид углерода CO2 0-5 % об. -  ±(0,03+0,05СХ) % об. -
ПГФ-903-изобутилен-0-20 С4Н8  0-19,3 млн-1 0-45 мг/м3  ±12 мг/м3 -
ПГФ-903- изобутилен-0-2000 С4Н8

0-43 млн-1

43-1500 млн-1

0-100 мг/м3,

100-3500 мг/м3

 ±25 мг/м3

-

-

 ±25 %

ПГФ-903-этилен С2Н4

0-86 млн-1

86-171 млн-1

0-100 мг/м3,

100-200 мг/м3

 ±25 мг/м3

-

-

 ±25 %

ПГФ-903-бензол С6Н6

0-1,5 млн-1

1,5-37 млн-1

0-5 мг/м3,

5-120 мг/м3

±1,25 мг/м3

-

-

 ±25 %

ПГЭ-903А-водород  Н2 0-4 % об. - ±(0,2+0,04СХ) % об. -
ПГЭ-903А-кислород О2 0-30 % об. - ±(0,2+0,04СХ) % об. -
ПГЭ-903-оксид углерода  СО

0-17 млн-1

17-103 млн-1

0-20 мг/м3

20-120 мг/м3

±5 мг/м3

-

 ±25 %

ПГЭ-903-сероводород  H2S

0-7 млн-1

7-32 млн-1

0-10 мг/м3

10-45 мг/м3

± 2,5 мг/м3

-

-

 ±25 %

ПГЭ-903-диоксид азота  NO2

0-1 млн-1

1-10,5 млн-1

0-2 мг/м3

2-20 мг/м3

±0,5 мг/м3

-

 ±25 %

ПГЭ-903-диоксид серы  SO2

0-3,8 млн-1

3,8-18,8 млн-1

0-10 мг/м3

10-50 мг/м3

±2,5 мг/м3

-

 ±25 %

ПГЭ-903-аммиак-0-70 NH3

0-28 млн-1

28-99 млн-1

0-20 мг/м3

20-70 мг/м3

±5 мг/м3

-

 ±25 %

ПГЭ -903-аммиак-0-500 NH3

0-99 млн-1

99-707 млн-1

0-70 мг/м3

70-500 мг/м3

Не нормирована

-

Не нормирована

± 25 %

ПГЭ-903-хлор Cl2

0-0,33 млн-1

0,33-5 млн-1

0-1 мг/м3

1-15 мг/м3

±0,25 мг/м3

-

-

±25 %

Примечания:

  • СX – значение концентрации определяемого компонента на входе датчика газоанализатора;
  • Допускается заказывать поставку дополнительных преобразователей ПГТ, ПГО, ПГЭ, ПГФ после первичной поставки газоанализаторов потребителю. При этом имеющиеся у потребителя УПЭС-903 и свидетельство о приемке должны быть возвращены изготовителю для оформления свидетельства о приемке нового комплекта газоанализатора ССС-903.

Технические характеристики

Пороги сигнализации

Порог 1 (предупредительная сигнализация):

  • метан – 0,88 % об. (20 % НКПР);
  • пропан – 0,34 % об. (20 % НКПР);
  • гексан – 0,2 % об. (20 % НКПР);
  • оксид углерода – 20 мг/м3 (ПДК);
  • сероводород – 10 мг/м3 (ПДК);
  • диоксид азота – 2 мг/м3 (ПДК);
  • диоксид серы – 10 мг/м3 (ПДК);
  • аммиак – 20 мг/м3 (ПДК);
  • хлор – 1 мг/м3 (ПДК);
  • бензол – 5 мг/м3 (ПДК);
  • этилен, изобутилен – 100 мг/м3 (ПДК);
  • кислород – 19,5 % об. (недостаток кислорода);
  • водород – 1,0 % об.;
  • диоксид углерода – 0,5 % об.

Порог 2 (аварийная сигнализация):

  • метан – 2,2 % об. (50 % НКПР);
  • пропан – 0,85 % об. (50 % НКПР);
  • гексан – 0,5 % об. (50 % НКПР);
  • оксид углерода – 100 мг/м3 (5 ПДК);
  • сероводород – 40 мг/м3 (4 ПДК);
  • диоксид азота – 10 мг/м3 (5 ПДК);
  • диоксид серы – 30 мг/м3 (3 ПДК);
  • аммиак – 60 мг/м3 (3 ПДК);
  • хлор – 5 мг/м3 (5 ПДК);
  • бензол – 100 мг/м3 (20ПДК);
  • этилен – 200 мг/м3 (2ПДК);
  • изобутилен – 2000 мг/м3 (20ПДК);
  • кислород – 23,0 % об. (избыток кислорода);
  • водород – 2,0 % об.;
  • диоксид углерода – 1,0 % об.
Принцип работы Термокаталитический, электрохимический, оптический, фотоионизационный
Способ отбора пробы Диффузионный (конвекционный)
Выходные сигналы RS485, Релейный, Токовый 4-20 мА
Диапазон рабочих температур -20...+50 °С (модификации с БУИ); -60...+60 °С (модификации без БУИ)
Исполнение по степени защиты IP54
Питание = 24 В
Габариты УПЭС-903 - 180 х 125 х 150 мм; преобразователи - не более Ǿ 46х65 мм
Вес УПЭС-903 - 3,0 кг; преобразователи - 0,1 кг

Стандартный комплект поставки

  • Пороговое устройство УПЭС-903.
  • Преобразователи (ПГТ-903, ПГО-903, ПГФ-903, ПГЭ-903, ПГЭ-903А в соответствии с заявкой заказчика).
  • Руководство по эксплуатации.
  • Методика поверки.
  • Комплект принадлежностей.
